触电及其防护复习

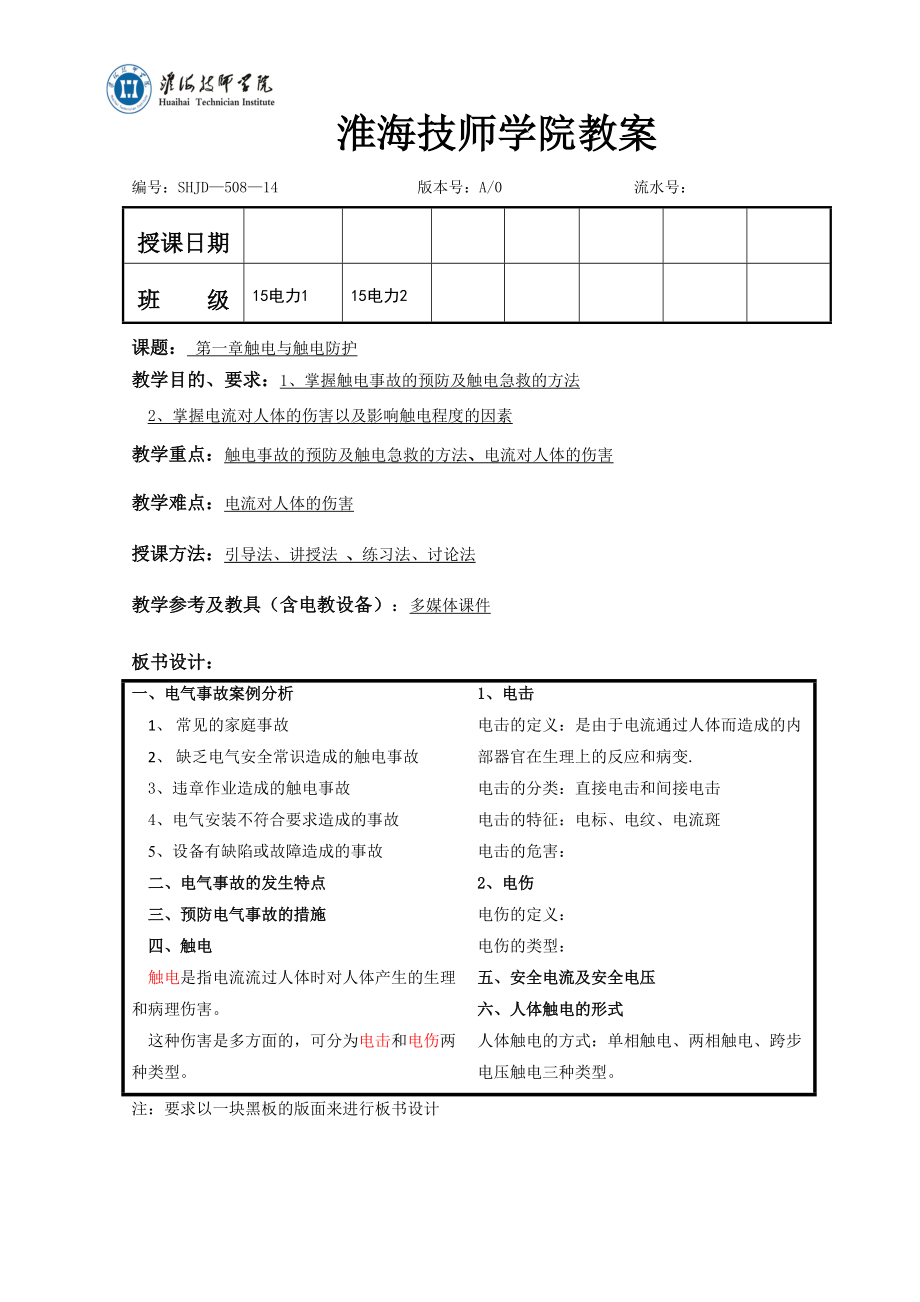

1、 淮海技师学院教案编号：SHJD50814 版本号：A/0 流水号：授课日期班 级15电力115电力2课题： 第一章触电与触电防护教学目的、要求：1、掌握触电事故的预防及触电急救的方法2、掌握电流对人体的伤害以及影响触电程度的因素教学重点：触电事故的预防及触电急救的方法、电流对人体的伤害教学难点：电流对人体的伤害授课方法：引导法、讲授法 、练习法、讨论法教学参考及教具（含电教设备）：多媒体课件板书设计：一、 电气事故案例分析1、 常见的家庭事故2、 缺乏电气安全常识造成的触电事故3、违章作业造成的触电事故4、电气安装不符合要求造成的事故5、设备有缺陷或故障造成的事故二、电气事故的发生特点三、预

2、防电气事故的措施四、触电触电是指电流流过人体时对人体产生的生理和病理伤害。这种伤害是多方面的，可分为电击和电伤两种类型。1、电击电击的定义：是由于电流通过人体而造成的内部器官在生理上的反应和病变.电击的分类：直接电击和间接电击电击的特征：电标、电纹、电流斑电击的危害：2、电伤电伤的定义：电伤的类型：五、安全电流及安全电压六、人体触电的形式人体触电的方式：单相触电、两相触电、跨步电压触电三种类型。注：要求以一块黑板的版面来进行板书设计教学过程学生活动学时分配任务引入前面我们已经学习了触电与触电防护等知识，为了巩固已经学习的知识，今天就让我们一起来复习一下已学的知识。知识链接一、电气事故案例分析1

3、、常见的家庭事故2、缺乏电气安全常识造成的触电事故3、违章作业造成的触电事故4、电气安装不符合要求造成的事故5、设备有缺陷或故障造成的事故二、电气事故的发生特点1、电气事故危害大2、电气事故危险直观识别难3、电气事故涉及领域广4、电气事故的防护研究综合性强三、电工作业1、电工作业：是指在发电、输电、变电、配电盒用电等领域中，从事设备，装置和线路等的安装、运行、检修、实验和维护等电工工作。2、电工作业人员：是指直接从事电工作业的技术工人、工程技术人员及生产管理人员四、触电触电是指电流流过人体时对人体产生的生理和病理伤害。这种伤害是多方面的，可分为电击和电伤两种类型。1、电击电击的定义：是由于电流

4、通过人体而造成的内部器官在生理上的反应和病变，绝大部分触电死亡事故都是由电击造成的由让学生讨论自己了解的触电案例，并进行分析，导入新课。学生思考常见的家庭触电事故有哪些？学生记忆学生讨论常见的触电种类有哪些？5min10min10min 教 案 纸教 案 纸电击的分类：直接电击和间接电击电击的特征：电标、电纹、电流斑电击的危害：致使人体产生痉挛、刺痛、灼热感、昏迷、心室颤动或停跳、呼吸困难、心跳停止等现象2、电伤电伤的定义：是指由于电流的热效应、化学效应或机械效应对人体外表造成的局部伤害，它常常与电击同时发生。电伤的类型：电灼伤、电烙印、皮肤金属化三种类型五、安全电流及安全电压直流电流的感觉阈

5、值约为2mA，没有明显的摆脱阈值。引起心室纤颤的直流预期接触电压限值IEC标准取为120V。1.电流的大小（1）感知电流工频交流电1mA。（2）摆脱电流摆脱电流一般取10mA。（3）致命电流一般认为30mA以下是安全电流。2.人体电阻抗和安全电压（1）人体的电阻一般为15002000欧姆，不同条件下（皮肤厚度皮肤潮湿、有损伤等）的人体电阻也不同。（2）接触电压50V时，皮肤阻抗阻值相对较大。（3）接触电压50V时，皮肤阻抗值将大大降低，以至于完全被击穿后阻抗可忽略不计。（4）安全电压的额定值分五个等级：42V、 36V、 24V、 12V、 6V（5）安全电压是指人体不戴任何防护设备时,触及带

6、电体不受电击或电伤。（6）安全电压的选用：3.触电的时间据统计，触电1min后开始急救，90%有良好的效果。 4.电流的途径注意：让学生区分电击与电伤的区别教师给出讲解，学生认真听讲，教师可适当提问思考：同学们，你觉得人体电阻和安全电压应该是多少？尽可能多的展开讨论，让枯燥的内容生动，让课堂气氛活起来，提高学生的学习兴趣。15min15min教 案 纸六、人体触电的形式人体触电的方式：单相触电、两相触电、跨步电压触电三种类型。1、单相触电2、两相触电3、跨步电压触电七、触电急救原则触电急救现场抢救的原则就是必须做到迅速、就地、准确、坚持。八、触电急救要点抢救迅速和救护得法。九、解救触电者脱离电

7、源的方法触电急救的第一步是使触电者迅速脱离电源,注意应保护好自己和触电者，即防止自身触电及防止触电者摔伤的第二次事故发生。1、使触电者脱离电源的方法1）低压电源触电拉、切、挑十、外伤救护在抢救时应注意：1) 心肺复苏应在现场就地坚持进行。抢救中断时间不应超过30s。2)应使伤员平躺在担架上，并在其背部垫以平硬阔木板。移动或送医院过程中应继续抢救。3)使用塑料袋装入砸碎了的冰屑做成帽状或冰袋包绕在伤员头部，使脑部温度降低。教师结合图片详细讲解什么是单相触电、两相触电、跨步电压触电。学生熟练理解并思考三者的异同，并能讲出。学生讨论，讲解学生理解并记住外伤处理时的注意事项。10min10min5min教 案 纸课堂练习：1、所谓触电是指电流流过人体时对人体产生的 和伤害。2、最常见的电伤有以下三种、 。3、按照电流通过人体的不同生理反应，可将电流分为、三种。4、电击又分为和。5、电击常会给人留下较明显的特征：如、6、我国安全电压的额定值分为、和五种等级。7、什么是安全电压？8、什么是电击？什么是电伤？简述电击和电伤的特征与危害？9、什么是直接电击？什么是间接电击？10、一般情况下，安全电流为多少？安
