冲压木块机的设计

48页 14000字数+说明书+任务书+3张CAD图纸【详情如下

任务书.doc

冲压木块机的设计说明书.doc

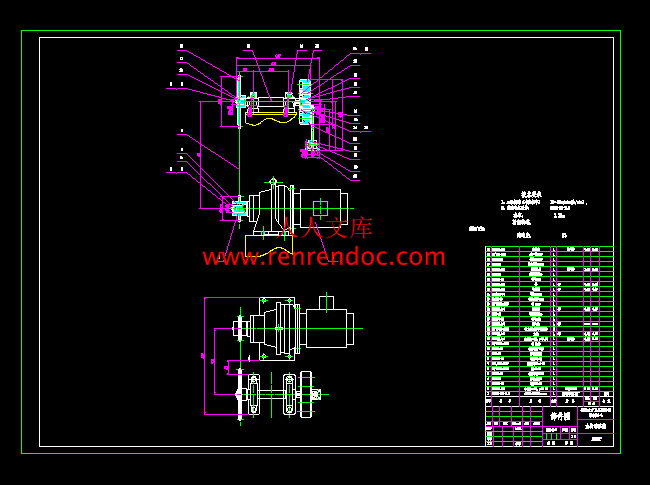

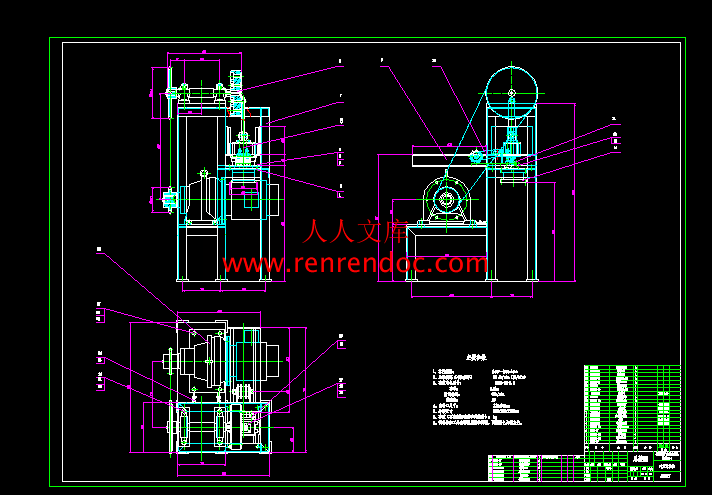

图纸总汇3张.dwg

摘要目录.doc

目录.doc

　　　　摘要

　　　冲压木块机在国外发展了十几年取得了一定的成果，该项技术在国外已经趋于成熟，而在我们国内还处于起步阶段，一旦获得成功将填补国内空白，发展前景十分广阔。冲压木块机是由链传动联系起来构成一个整体。本文摘要介绍了木块机的起源和发展现状，分析了该机器的结构特点制定了冲压木块机系统的总体布局和结构方案。同时还进行了电动机的选择计算、链传动的相关计算以及主轴的计算等。本文以结构设计为主。

关键词冲压木块机；主轴；链轮；园林机械

摘要I

AbstractII

第1章绪论1

1.1 冲压木块机概述1

1.1.1 冲压木块机发展现状1

1.2 冲压木块机的主要特点4

1.3 冲压木块机设计的目的和意义4

第2章系统设计总体方案7

2.1 冲压木块机的结构设计7

2.2 刀具体的确定9

2.3 拨料装置12

2.4 机架结构14

第3章机械系统设计方案的确定16

3.1 设计参数设定16

3.2 运动系统的设计计算16

3.2.1 电动机的选择计算16

3.2.2 减速机的确定17

3.2.3 链传动的特点与应用18

3.2.4 链传动的设计计算19

3.2.5 轴的设计说明22

3.2.6 主轴的的结构设计23

3.2.6 轴的强度校核计算27

3.2.7 校核轴承寿命28

第4章冲压木块机的使用说明书—MJB20530

4.1 主要用途及适用范围30

4.2 主要规格及技术参数31

4.3 主要结构及性能31

4.4 安装与调整32

4.5 使用与操作33

4.6 维护与保养33

结论34

致谢35

参考文献36

CONTENTS

AbstractII

Chapter 1 Introduction1

1.1 Overview of stamping pieces of wood machine1

1.1.1 Stamping pieces of wood machine development status1

1.2 The main features of the machine of stamping pieces of wood4

1.3 The purpose and significance of the design of stamping pieces of wood machine4

Chapter 2 System design of the overall program7

2.1 The structural design of stamping pieces of wood7

2.2 The knife concrete to determine9

2.3 Dial feeding device12

2.4 Frame structure14

Chapter 3 The determination of the mechanical system design16

3.1 Design parameter settings16

3.2 Design calculations of the movement system16

3.2.1 Motor selection and calculation16

3.2.2 The determination of the speed reducer17

3.2.3 Characteristics and applications of the chain drive18

3.2.4 The design of the chain drive19

3.2.5 Axis of the design description22

3.2.6 Spindle structural design23

3.2.6 The axis of the strength check calculation27

3.2.7 Check bearing life28

Chapter 4 The manual of stamping pieces of wood—MJB20530

4.1 The main purpose and scope of30

4.2 Main specifications and technical parameters31

4.3 The main structure and performance31

4.4 Installation and adjustment32

4.5 Use and operation of33

4.6 Care and Maintenance33

Conclusions34

Thanks35

References36

1.3 冲压木块机设计的目的和意义

　　　木块坪地的研究和开发的目的是基于城市绿化过程中，由于剪枝、间伐、枯木死树处理等工序会产生大量的木质废料，这些木质废料在过去一直作为垃圾、烧柴、小木块原料处理。由于城市烧柴的用量越来越少，小木块应用的量太少和季节性太强，实际这些废料绝大多数都作为城市垃圾处理了。

　　　在城市的树木下面采用草坪、灌木坪和花坪绿化时，由于树阴的作用植物很难存活。城市街道上的小路旁、草地的边缘地带、在路旁井盖以及雕塑的周围和边缘、许多不规则形状空地都没有办法进行草坪、灌木坪和花坪绿化。还有个别地域的地质条件极差，根本没有办法生长植物，不可能种植草坪、灌木坪和花坪绿化。上述地带成为城市绿化的死角和尘土的策源地，如果利用规则的小木块坪地铺在这些地域的表面，规则形状的小木块坪地完全起到草坪、灌木坪和花坪的绿化作用，达到绿化城市的目的。如果我们设计一套专用的设备，将这些废料削成1cm3的小木块。采用专用的筛选设备将加工小木块的碎料铺在小木块的下面，起到肥沃土壤的作用，使营林的全部废物就地全部利用。

　　　小木块坪地美观效果和草坪、灌木坪和花坪的效果基本相当。人们在欣赏草坪、灌木坪和花坪的同时，在它们的中间有木本色的木块坪地点缀生活，会有一定的特殊情趣。同时，木块坪地的保墒作用会使生长在木块坪地上的植物有充足的水分供应，达到促进植物生长的目的。木块坪地的木材隔热作用可以调节土壤的温度和湿度，木块坪地覆盖了露在地表的尘土，实现防止这些尘土造成城市空气污染的目的。在城市下大雨的时候，木块坪地可以迅速地渗水，防止道路和绿地出现积水，起到调节城市排水的目的。木块坪地美观、调节气候、废物利用、促进植物生长，这些优点决定了这项技术一旦推广将产生巨大的经济效益和社会效益。

　　　开发小木块坪地绿化技术的最大意义是该技术的成本低、效益高。和草坪、灌木坪和花坪相比，其成本大幅度下降，因为它的原料成本几乎没有，这是草坪、灌木坪和花坪根本不能比拟的。该技术利用城市绿化部门无法处理的废料，是经济效益和社会效益双赢的项目，这是项目开发的必要性所在和开发的意义所在。国外十几年前开始采用小木块坪地绿化，我国至今没有开展这项研究，因此，该技术研究属于国内首创，是填补国内空白和争取国际先进水平的研究，具有重大的理论意义。




内容简介：: 黑龙江科技学院毕业设计任务书学生姓名：李中枢任务下达日期：2011 年12 月 19 日设计开题日期：2012 年 4 月 13 日设计开始日期：2012 年 4 月 16 日中期检查日期：2012 年 5 月 18 日设计完成日期：2012 年 6 月 4 日一、设计题目：冲压木块机的设计二、设计的主要内容：说明书一份：包括冲压木块机的发展，机构系统设计的总体方案，各个参数的选择。零号图纸一张：总装图。一号图纸两张：机架结构，主传动系统。三、设计目标：根据设计要求，设计冲压木块机的总体结构，并通过该设计培养学生独立设计的能力。本次设计让我受益良多，使我把大学期间学习的基础及专业知识和实践相结合，使我能在以后的工作中更好地适应实际要求。指导教师：院（系）主管领导： 2011 年 12 月 19 日摘要冲压木块机在国外发展了十几年取得了一定的成果，该项技术在国外已经趋于成熟，而在我们国内还处于起步阶段，一旦获得成功将填补国内空白，发展前景十分广阔。冲压木块机是由链传动联系起来构成一个整体。本文摘要介绍了木块机的起源和发展现状，分析了该机器的结构特点制定了冲压木块机系统的总体布局和结构方案。同时还进行了电动机的选择计算、链传动的相关计算以及主轴的计算等。本文以结构设计为主。关键词冲压木块机；主轴；链轮；园林机械 IIIAbstractStamping block machine development in foreign countries for more than ten years has achieved some results, the technology in foreign countries has become mature, while in our country is still at the starting stage, once successful will fill the gaps, and very broad prospects for development. Stamping block machine is composed of chain transmission links to form a whole. This paper introduces the origin and development of the block machine, analyzes the structure characteristics of the developed machine stamping block machine systems overall layout and structure of the programme. Also on the motor selection and calculation, the calculation of chain drive and main calculation.This paper mainly to structure design.Keywords Stamping block machine; an eccentric wheel sprocket; garden machinery;目录摘要IAbstractII第1章绪论11.1 冲压木块机概述11.1.1 冲压木块机发展现状11.2 冲压木块机的主要特点41.3 冲压木块机设计的目的和意义4第2章系统设计总体方案72.1 冲压木块机的结构设计72.2 刀具体的确定92.3 拨料装置122.4 机架结构14第3章机械系统设计方案的确定163.1 设计参数设定163.2 运动系统的设计计算163.2.1 电动机的选择计算163.2.2 减速机的确定173.2.3 链传动的特点与应用183.2.4 链传动的设计计算193.2.5 轴的设计说明223.2.6 主轴的的结构设计233.2.6 轴的强度校核计算273.2.7 校核轴承寿命28第4章冲压木块机的使用说明书MJB205304.1 主要用途及适用范围304.2 主要规格及技术参数314.3 主要结构及性能314.4 安装与调整324.5 使用与操作334.6 维护与保养33结论34致谢35参考文献36CONTENTSAbstractIIChapter 1 Introduction11.1 Overview of stamping pieces of wood machine11.1.1 Stamping pieces of wood machine development status11.2 The main features of the machine of stamping pieces of wood41.3 The purpose and significance of the design of stamping pieces of wood machine4 Chapter 2 System design of the overall program72.1 The structural design of stamping pieces of wood72.2 The knife concrete to determine92.3 Dial feeding device122.4 Frame structure14 Chapter 3 The determination of the mechanical system design163.1 Design parameter settings163.2 Design calculations of the movement system163.2.1 Motor selection and calculation163.2.2 The determination of the speed reducer173.2.3 Characteristics and applications of the chain drive183.2.4 The design of the chain drive193.2.5 Axis of the design description223.2.6 Spindle structural design233.2.6 The axis of the strength check calculation273.2.7 Check bearing life28 Chapter 4 The manual of stamping pieces of woodMJB205304.1 The main purpose and scope of304.2 Main specifications and technical parameters314.3 The main structure and performance314.4 Installation and adjustment324.5 Use and operation of334.6 Care and Maintenance33Conclusions34Thanks35References36第1章绪论1.1 冲压木块机概述1.1.1 冲压木块机发展现状1. 国内详细情况开发小木块坪地绿化技术的最大意义是该技术的成本低、效益高。与草坪、灌木坪和花坪相比，其成本大幅度下降，因为它的原料成本几乎没有，这是草坪、灌木坪和花坪根本不能比拟的。该技术利用城市绿化部门无法处理的废料，是经济效益和社会效益双赢的项目，这是项目开发的必要性所在和开发的意义所在。国外十几年前开始采用小木块坪地绿化，我国至今没有开展这项研究，因此，该技术研究属于国内首创，是填补国内空白和争取国际先进水平的研究，具有重大的理论意义。我国对该技术的研究刚起步，目前，东北林业大学借鉴小木块削制研究成果，开始对小木块坪地加工技术进行全面研究。项目启动以后，所开发的技术将迅速缩短我们和国际上的差距。2. 国外详细情况德国、美国和澳大利亚是最早开始研究小木块坪地工艺与技术的国家，到20世纪末，德国和澳大利亚已经形成小木块坪地的理论和实验室成果。德国德利斯顿大学小木块坪地的理论研究成果显著，他们和德国Maier公司的产学研结合是这个成果在德国实现产业化的基本条件。美国在木材小木块坪地理论方面提出了许多新的观点和刀具设计的方法。2003年，东北林业大学马岩教授邀请日本教授到我们的工程中心讲学，相互交流木材小木块坪地的加工技术。澳大利亚CSIRO的研究人员为了加工出小木块坪地的实验室产品，首先设计了加工小木块坪地的实验台，实验精度已经达到德国的水平，研究上也有一些突破，但没有进入工业化的研究阶段。马岩教授在小木块削制的研究上发表了一些文章，对小木块的加工精度已经达到工业化要求，并利用这些小木块铺装出实验样地，其研究已进入到实验室研究的阶段。德国于21世纪开始形成小木块原料加工的技术，以适应小木块工业的大批量和自动化生产的要求。自从Maier公司和德利斯顿大学的研究人员完成了小木块坪地技术的应用研究以后，Maier公司又开发出相关的工艺技术，世界上众多小木块加工工业发达的国家纷纷在这些项目研究上与Maier公司进行商业联合开发和学术交流，并在此基础上取得了大量的研究与开发成果。仅仅几年，围绕小木块坪地和小木块加工新产品已经开始进入实验室研究，当今世界新型小木块加工设备都运用了德国科学家的技术成果。小木块坪地属于新型小木块加工技术在绿化方面的高科技产品，小木块坪地也属于新型小木块加工技术的最先进加工技术的成果产品，这项加工技术已经引起全世界的注意。现在，全世界已经有几家小木块坪地研究单位。由于小木块坪地或小木块的铺地产品品种多，伴随它的新型小木块设备也多，各种小木块的工艺变化大，每种新型小木块的设备性能可能有一定的差别。因此，工艺与技术必须作为基本的生产控制方式。德国已经开发出相关的小木块坪地的设备和小木块加工的工艺技术，许多小木块工业发达的国家和地区都纷纷建立新型小木块的相关企业和研究单位，引进了德国的加工技术，并在此基础上进行了大量的研究与开发。瑞典等北欧国家一直鼓励城市绿化部门开发新型小木块公司进行小木块坪地工艺与技术的引进和开发，在引进德国加工技术的同时，他们还与德国相关企业进行了合作开发。美国从事这个方向的研究与德国和澳大利亚基本同步，他们的研究成果也已处于国际领先地位。此外，加拿大还与德国的企业合作开发新型小木块的配套加工技术。德国也是最早实现小木块坪地数控加工工业化实验的国家。由于德国的小木块机械工业是世界第一大产业，因此，该国已经将小木块坪地工艺与技术应用在世界范围内推广。Maier公司在数控新型小木块的开发上实力最强，每年他们都推出新的研究成果。3. 市场需求城市木块坪地削块设备是近几年国际林业机械行业出现的最新产品。现在，只有美国和德国具备制造城市木块坪地削块设备和相应的配套技术的能力。由于人们生活水平的提高，降低空气污染和提高环境质量的需求越来越高。国内治理沙尘和绿化的任务日趋严重，这就对木块坪地设备和相应的配套技术的应变能力要求越来越高。城市木块坪地削块设备和相应的配套技术正是适应了这个形式而诞生的高科技产品。城市木块坪地削块设备和相应的配套技术是直接针对城市绿化营林加工需求的。下图为小木块城市绿化图例。图1-1小木块城市绿化图例1.2 冲压木块机的主要特点开发具有自主知识产权的城市绿地保墒和调节温湿度功能的理论和方法，实现科学地、准确地、保墒和调节温湿度功能地高效设备。废料利用：利用城市绿化时，剪枝、间伐、枯木死树处理所产生的大量木质废料，削成1cm3的小木块。在树下、路旁、草地边缘、路旁井盖周围、不规则形状空地、地质条件极差，根本没有办法生长植物的地域，将不规则的木质废料铺在下面，规则形状的小块铺在上面。美观、保墒和调节温湿度：起到保墒、覆盖尘土、渗水、美观、调节气候、废物利用、促进植物生长的作用。成本低、效益高：草坪、灌木坪和花坪相比，其成本大幅度下降，并可以利用城市绿化部门无法处理的废料，是经济效益和社会效益双赢的项目。吸水性能：利用木块坪地可以依靠木材的吸水特性，在下雨的时候可以使雨水迅速地渗透到地下，不会形成积水。调节温度和湿度的性能：在雨天吸收大量的雨水，到晴天再释放出来，具有空气调节和气候调节的性能。肥沃土壤性能：将加工小木块的碎料铺在小木块的下面，具有肥沃土壤的性能。防尘和保墒性能：木块坪地可以覆盖土地，避免尘土飞扬，起到草坪、灌木坪和花坪相同的性能。木材的保温和隔热性能可以起到保墒的性能，促进植物的生长。1.3 冲压木块机设计的目的和意义木块坪地的研究和开发的目的是基于城市绿化过程中，由于剪枝、间伐、枯木死树处理等工序会产生大量的木质废料，这些木质废料在过去一直作为垃圾、烧柴、小木块原料处理。由于城市烧柴的用量越来越少，小木块应用的量太少和季节性太强，实际这些废料绝大多数都作为城市垃圾处理了。在城市的树木下面采用草坪、灌木坪和花坪绿化时，由于树阴的作用植物很难存活。城市街道上的小路旁、草地的边缘地带、在路旁井盖以及雕塑的周围和边缘、许多不规则形状空地都没有办法进行草坪、灌木坪和花坪绿化。还有个别地域的地质条件极差，根本没有办法生长植物，不可能种植草坪、灌木坪和花坪绿化。上述地带成为城市绿化的死角和尘土的策源地，如果利用规则的小木块坪地铺在这些地域的表面，规则形状的小木块坪地完全起到草坪、灌木坪和花坪的绿化作用，达到绿化城市的目的。如果我们设计一套专用的设备，将这些废料削成1cm3的小木块。采用专用的筛选设备将加工小木块的碎料铺在小木块的下面，起到肥沃土壤的作用，使营林的全部废物就地全部利用。小木块坪地美观效果和草坪、灌木坪和花坪的效果基本相当。人们在欣赏草坪、灌木坪和花坪的同时，在它们的中间有木本色的木块坪地点缀生活，会有一定的特殊情趣。同时，木块坪地的保墒作用会使生长在木块坪地上的植物有充足的水分供应，达到促进植物生长的目的。木块坪地的木材隔热作用可以调节土壤的温度和湿度，木块坪地覆盖了露在地表的尘土，实现防止这些尘土造成城市空气污染的目的。在城市下大雨的时候，木块坪地可以迅速地渗水，防止道路和绿地出现积水，起到调节城市排水的目的。木块坪地美观、调节气候、废物利用、促进植物生长，这些优点决定了这项技术一旦推广将产生巨大的经济效益和社会效益。开发小木块坪地绿化技术的最大意义是该技术的成本低、效益高。和草坪、灌木坪和花坪相比，其成本大幅度下降，因为它的原料成本几乎没有，这是草坪、灌木坪和花坪根本不能比拟的。该技术利用城市绿化部门无法处理的废料，是经济效益和社会效益双赢的项目，这是项目开发的必要性所在和开发的意义所在。国外十几年前开始采用小木块坪地绿化，我国至今没有开展这项研究，因此，该技术研究属于国内首创，是填补国内空白和争取国际先进水平的研究，具有重大的理论意义。下图为国外小木块坪地铺设图例。图1-2国外小木块坪地铺设第2章系统设计总体方案2.1 冲压木块机的结构设计冲压木块机的总体结构是由机架、主传动系统、冲木块机构、拨料机构、进料盘、出料斗、限位机构七部分组成。机架采用角钢、槽钢和钢板焊接而成，并制成箱式结构。机架中脚板是有螺钉孔，通过螺钉固定整个机器，导轨是用于连接冲木块机构，使得冲木块机构能够在导轨上实现上下往复运动，起到冲木块的作用。电机支座使用与固定电机，其上有固定螺钉孔，使电机牢固的与机架连接。冲木块机构中包含减速电机、小链轮、大链轮、主轴、偏心轮、摆杆、连接座。减速电动机在此设计中是外购件，根据设计所需的条件选择合适的减速机就行。减速电机提供动力带动小链轮转动，通过滚子链带动大链轮将动力传递到主轴，主轴带动偏心轮将动力传递到摆杆，通过摆杆带动冲木块机构运动达到冲木块的目的。摆杆中设有油杯，可以润滑导轨，保证导轨与冲木块机构有效地运动。冲木块机构中的五组刀具体设计在移动箱中，其中设有弹簧压紧装置，可以压紧木料，使得刀具能够有效地冲压木块。移动箱与导轨相连，可以保证上下往复运动冲压木块。拨料机构是一个主要的设计部分。拨料装置与刀架相连，刀架带动拨料装置运动。连通过拨料盘可以使得加工过程连续进料，提高生产效率，满足生产节拍。进料盘中有料槽、底刀。所需加工的小木条放在料槽上，通过拨料机构将木条送入冲木块机构中，冲木块机构中的刀具体与底刀上下冲压将木条加工成小木块。出料斗是由角钢与薄板焊接而成。主要作用是将所加工出的小木块运送到盛载装置中。限位机构是由底板、限位板、立板、筋板、顶板焊接而成，起到限位的作用。下图为冲压木块机的结构示意图：图2-1冲压木块机的结构1-机架；2-主传动系统；3-冲木块机构；4-减速电机。2.2 刀具体的确定冲压木块机的刀具体的设计是此次设计的重点，选用刀具材料是确保工作的首要条件。所用的刀具为自制刀具，因此我们先了解一下刀具材料，根据所设计的要求选择刀具材料。1. 刀具材料的选择刀具材料应具备的性能包括：高硬度、足够的强度和韧性、高耐热性和工艺性。因为我们所设计的是冲压木块机，其工作对象是木材，故所选用的刀具材料为65Mn，下面介绍一下65Mn钢材的特性。锰提高淬透性，12mm的钢材油中可以淬透，表面脱碳倾向比硅钢小，经热处理后的综合力学性能优于碳钢，但有过热敏感性和回火脆性。其有优良的综合性能，如力学性能(特别是弹性极限、强度极限、屈强比)、抗弹减性能(即抗弹性减退性能，又称抗松弛性能)、疲劳性能、淬透性、物理化学性能(耐热、耐低温、抗氧化、耐腐蚀等)。65Mn 钢板强度、硬度、弹性和淬透性均比65号钢高，具有过热敏感性和回火脆性倾向，水淬有形成裂纹倾向。退火态可切削性尚可，冷变形塑性低，焊接性差，适用于做切刀，因此为满足冲压所需条件，选用此冲压木块机的刀片材料为65Mn。刀体材料选择45钢，该钢为优质碳素结构用钢 ,硬度不高易切削加工，调质处理后具有良好的综合机械性能，因此所设计的刀具以45钢为刀体材料，65Mn为刀片材料。所设计的刀具体应焊后时效处理，所有加工表面均为焊后加工，所有锐角倒钝。需要设计刀体总成如图2-2所示图2-2 刀体总成图1-窄刀片；2-宽刀片；3-刀体2. 刀具体的确定根据上述刀具材料的选择设计了刀体形状。我们所设计的冲压木块是针对木材上下冲压形成小木块，为达到所需要求，我们在刀具体中设计五组刀体，这样就可以充分的冲压成木块所设计的刀具体。刀具体如下图2-3所示：图2-3 刀具体部件图1-移动箱总成；2-压紧装置；3-刀具总成；4-定位板；5-螺钉M616；6-弹簧垫圈12 由图2-3可知，该部件的设计中五组刀具体设在移动箱里，刀具设计有卡口，五组刀具通过卡口相连，用固定螺栓固定在箱体上。移动箱上有凹槽与机架上导轨相连，可以保持上下运动。此外，部件中还设有压紧装置，该装置的设计，可以使拨料机构运送的木条牢牢压紧在刀具体的下面，能够更好的冲压木条，满足生产要求。2.3 拨料装置该木块机入料口设有机械拨料装置，都能保证连续均匀地送料进行冲压;该拨料装置与冲木块机构相连，通过冲木块机构带动拨料机构运动，拨料装置将木料送入到刀具下方，通过上下刀具的冲压，完成冲木块操作，该装置的设计在整个装置中很重要，该装置可以保证生产的过程中连续进料，提高生产效率，满足生产节拍。所设计的拨料装置部件图如下2-3所示：图2-4 拨料装置图1-螺母；2-弹簧垫圈；3-侧板1；4-套筒1；5-深沟球轴承61903-Z；6-单向超越离合器；7-拨盘；8-深沟球轴承61904-Z；9-孔用弹性挡圈47；10-套筒2；11-侧板2；12-轴；13-紧定螺钉M510；14-开口销422；15-销轴；16-连接座；17-键525该部件设计中的标准元件按照机械手册选择，应确保标准。深沟球轴承以及单向超越离合器的设计选择是重点，下面主要介绍一下单向超越离合器的作用及安装保养。单向超越离合器1. 超越离合器是利用主、从动部分的相对运动速度变化或回转方向的变换能自动接合或脱开的离合器；是机电一体化机械传动中的基础元件，其主要功能是防止逆转、精确定位、传递转矩、切断转矩。因此，也称为逆止器或单向轴承。单向超越离合器主要是用于通用机械、包装机械、印刷机械、纺织机械、传动机械、食品机械、塑料机械、石化机械、起重运输机械、高压开关、风机、减速机、压缩机、机床等。2. 离合器安装使用须知离合器的安装应在电机（或其他原动机）的转向确定后，即在确认离合器实际转向与主机要求转向一致之后方可进行。如果安装方向相反，会导致严重事故。离合器外环与机体、内环与轴、键与键槽的配合均为动配合，不得过紧。装配要注意清除毛刺，清洗、擦干并均匀涂上润滑用机油，并用光洁平整的金属厚垫在离合器端面用锤轻击垫板，严禁硬敲和强行装配。同时还应保证离合器外环的半体与内环要有良好的同轴度（小于0.05mm）。如果同轴度超差会影响离合器正常转动。离合器应采用合适的、适量的润滑油或2号锂基润滑脂进行润滑，出厂时已注入足够的润滑油和润滑脂。超越离合器使用过程中，离合器工作转速应小于离合器极限转速值，如果长期运转，而且转速过高，应要有相应的润滑冷却措施。离合器在使用过程中发现异常，应及时停机检查，视具体情况解决。3. 润滑与保养各类型号的离合器，在出厂时已加够耐高温、品质稳定的油脂。所以，根据环境和使用条件的不同可在三个月到半年之内不再重新添加油脂。在此期限之后，应定期检查、清洗、更换油脂。建议，每半年更换一次油脂，恶劣环境下应三个月一次。对于直径大于200mm的离合器，应每半年更换一次油脂。有些型号的离合器需要用润滑油润滑，对这类型号的离合器，应定期加油，且油面保持一定的高度。选用润滑剂，请注意使用范围。润滑剂中含有石墨、钼之添加剂的，请勿使用。2.4 机架结构机械本体部分是冲压木块机的骨架。在保证整个机械系统的机械刚性的前提下，为了简化设计的机构，减轻整机重量，缩短产品的设计和制造的周期，其主体框架采用槽钢，用焊接的方法将其连接。同时，由于我所做的为一毕业设计，只是一个试验课题，在框架的设计上不能采用铸造方法进行。因为铸造还需要一个针对机床框架模具的开发过程。无论是成本，还是生产周期上考虑，均不合适。虽然铸造在生产加工过程中抗震性能好，加工出来的产品质量好，但我们综合考虑仍采取焊接的机架机构。下图为机架结构图：图2-5 机架结构图1-脚板；2-角钢50505；3-梁；4-螺钉M520；5-弹簧垫圈6；6-导轨；7-导轨底板；8,9,10-角钢；11-电机支座第3章机械系统设计方案的确定3.1 设计参数设定技术要求：削制前木片直径 3080mm 削制前木片厚度 10 20 mm 主轴转速（冲块频率） 1030 r/min (次/ min) 冲刀耐磨性要好3.2 运动系统的设计计算3.2.1 电动机的选择计算电动机是专门工厂生产的标准部件，设计时要根据工作机的工作特性、工作环境和工作载荷等条件，选择电动机的类型、结构、容量（功率）和转速。电动机的容量主要根据电动机运行时的发热条件来决定，只要所选电动机的额定功率等于或稍大于所需的电动机工作功率，电动机就能安全工作，不会过热，因此不必校验电动机的发热和启动转矩。选择电动机的容量机械的电机功率除了一部分用作有效功率外，另一部分将成为传动链中的各种摩擦损耗。主电机的功率为：（3-1）式中总电机功率；有效功率；空载功率（可以用试验的方法确定）；摩擦损耗功率。（3-2）由设计技术要求知速度由机械设计课程设计表9.1得轴承的效率为0.99，链传动的效率为0.96。故得（3-3）其总的有效功率1.38kw，由试验得空载功率为0.36kw，摩擦功率为0.25kw。故总功率由式（3-1）得 =1.38+0.36+0.25=1.99kw。故所需电动机的工作功率为1.99kw，根据电动机的类型选用功率为2.2kw的电动机。3.2.2 减速机的确定由电动机的计算结合行星摆线针轮减速机手册知减速机的使用条件如下：工作时间：假设每日连续运转24小时。摆线减速机低速轴转速约65 r/min（输出转速）。减速比23。起动转矩为工作转矩的1.0倍。载荷功率2.2kw，电机频率为50Hz。选型计算：工况系数：取1.0。输入转速n=2365=1500 r/min 计算工况系数为1.0时的输出转矩M由公式（3-4）由表三查出：4号机型传动比为23的输出轴许用转矩为395 Nm而290 NmS,故此剖面安全。3.2.7 校核轴承寿命由机械设计手册查7008C轴承得C=19800N，=13800N。根据前面轴的计算可知，只校核轴承2即可。计算当量动载荷。由查机械设计中表11.12得e=0.38因为所以X=0.44，Y=1.36当量动荷轴承寿命。轴承在以下工作，查机械设计中表11.9得=1.载荷变动小，查机械设计中表11.10，得=1.5. 轴承2的寿命（3-24）预期使用年限应该在10年左右，每日的工作量不定，需要根据实际的情况来定不过大概时间应为，显然，远大于，故轴承寿命相当充裕。第4章冲压木块机的使用说明书MJB2054.1 主要用途及适用范围MJB205冲压木块机是生产小木块坪地生产设备之一，对开发小木块坪地绿化技术具有重大意义，冲压木块机是利用城市绿化过程中产生的大量木质废料加工成小木块，铺设在城市中不能绿化的不规则空地上，形成小木块坪地。覆盖了露在地表的尘土，作用可以调节土壤的温度和湿度，达到防止这些尘土飞扬造成城市空气污染的目的。该设备可以广泛用于园林美化生产设施这种设备在国际上已经受到相当大的重视，国外开发成果已相当成熟，目前我国在这一领域还处于发展阶段，所以我们应该重视研究该项技术。下图为试制样机。图4-1试制样机4.2 主要规格及技术参数技术要求：削制前木片直径： 3080mm 削制前木片厚度： 10 20 mm 主轴转速（冲块频率）： 1030 r/min (次/ min) 电机功率2.2kw 转速65r/min 冲刀耐磨性要好主要规格及技术参数：木片规格： 308015mm 主轴转速： 32.5 r/min (次/ min) 减速机型号： BWD2-23-2.2 功率： 2.2kw 输出转速: 65 r/min减速比： 23 出料口尺寸： 116106mm 外形尺寸： 6757001190mm4.3 主要结构及性能MJB205半自动冲压木块机由机架、主传动系统、冲木块机构、进料装置、拨料装置、出料装置等部分组成。其中：1. 机架采用角钢、槽钢和钢板焊接而成。并制成箱式结构。2. 主传动系统：主要由减速机、链传动等组成。主要是传动机械动力，通过链传动带动主轴，进而带动偏心轮运动，偏心轮与摆杆相连，带动刀具体上下运动，完成冲压。3. 冲木块机构：主要是对从进料斗中的木条通过拨料装置送料对木条进行冲压，形成小木块。4. 进料装置：存放被加工木条材料的装置，该装置中设有底刀，冲压过程中可以与上面刀具体一起冲压木块.5. 拨料装置：拨料机构是一个主要的设计部分。拨料装置与刀架相连，刀架带动拨料装置运动。通过拨料盘可以使得加工过程连续进料，提高生产效率，满足生产节拍。6. 出料装置：切削后的小木块通过此处运送到需要应用的地方。4.4 安装与调整1. 机器安装机器采取整机现场安装，具体安装过程如下：安装机架固定机架底座，可根据地基的实际情况，将底座与地基上的砧板焊接在一起，或通过地脚膨胀螺栓(4-M12X150)将底座连接到地基上。安装主传动系统将减速电机安装在机架的电机支座上，小链轮安装在减速机的轴上，将主轴、轴承座、等部分安装在机架的梁上，然后将大链轮安装在主轴的左侧，偏心轮安装在右侧，依次将摆杆等安装完成，最后将滚子链安装在大链轮与小链轮上。安装冲木块机构将冲木块机构与机架上的导轨相连，刀具体移动箱上部与主传动系统相连，保证移动箱可以上下自由移动，确保安装紧固。安装进料盘、出料斗等装置。参考技术图纸，将这几部分装置依次安装，拨料盘与刀架相连，课已通过刀架的上下运动，传递动力，带动拨料盘运动。接线在安装过程中的具体细节参考相关的技术图纸。2. 机器调整根据机器的性能与技术参数安装调试，使得机器达到预期的技术要求。保证滚子链安装正确，应将小链轮、大链轮与滚子链确保在同一直线上。机器的各部件应确保安装紧固，以防出现意外事故。机器安装完之后，各需润滑部件应进行润滑处理。安装完成之后，先开机试运行几分钟，再次检查机器的运转情况，应保证机器能够平稳有效的工作。4.5 使用与操作开机前，检查滚子链的张紧程度及各传动件上的紧固件是否按规定的预紧力拧紧。总电源是否接通。按润滑规定，对各润滑点注油。将工作台退出工作位置，空运转5分钟，若无异声，开始生产。启动电机开关，主传动进入切削状态。在加工过程中，应及时启动除尘开关清理木屑，以免发生堵塞。关闭总电源，清理机器4.6 维护与保养. 定期清理进出料口，防止机器内堵塞，保持机器正常的工作状态。开机前，必须将电机开关的接地线与PE线接通。开机前，检查各部位是否有松动或损坏。连续工作一个月后，轴承需加注黄油。电机每半年清擦一次，轴承处清洗后更换黄油。定期对滚子链、轴、轴承等进行注油润滑处理。发现有损坏。工作异常的零部件，应及时更换，确保机器正常工作，保证机器工作安全。结论我本次毕业设计的内容为冲压木块机的结构设计。在这一学期的时间内，通过自己的努力和指导教师的指导下，顺利地完成了毕业设计。在这近三个月的毕业设计中，通过在这次毕业设计中参考、查阅各种与园林机械相关方面的资料以及机械设计手册，充分了解了我所设计的课题的结构以及工作原理，同时也大大提高了我查阅资料独立完成设计的能力。本课题通过了对冲压木块机的结构设计，主运动系统的选择，方案设计计算，可靠性与经济性分析。更加确切的说明了此次设计的正确性。从方案论证到方案的确定，可以看出在结构设计上花费了大量的精力。一次又一次的改变结构方式，一步一步的分析论证得到最佳的结构方案。在减速机、刀具体等的选择上充分考虑了各种因素的影响保证了实际工作的稳定性。在方案计算论证过程中得到了一系列的该机构所需要的数据。保证了木块机设计的合理性与经济性。通过本次课题设计使我更好的掌握设计的基本知识。让我学到了产品设计的合理过程。在今后的学习和工作中打下了良好的基础。致谢在本文即将完成之际，谨向所有给予我关心、帮助和支持的老师、同学们致以我最真挚的谢意。首先，感谢我的导师刘荣滨老师，他严谨的治学态度、广博的学识和忘我的工作作风是我效仿的榜样。无论在毕业设计中遇到什么样的问题李老师都会耐心地给我讲解和指导。所以，在这里我向李争平老师致以我最真挚的谢意。另外，刘荣滨老师在我做毕业设计的过程中，给予了精心的指导，李争平老师渊博的学识，严谨的作风、对科学精益求精，严以律己、宽以待人的崇高品质对学生是永远的鞭策。再次，感谢李争平老师的精心教悔，设计上的热心指导，一丝不苟的作风加深了我对研究工作的认识，在此表示诚挚的谢意。还有，感谢李争平老师的在设计过程中的耐心指导和帮助，使我学到和了解许多新的东西，在此表示衷心的感谢。此外感谢各位老师在生活上给予的帮助，向各位老师表以最高的敬意和由衷的感谢。参考文献1 符气浩，杨小波，吴庆书。城市绿化植物分析J工业科学，1996,32（1）:35-43.2 王小德，卢山，方金凤，等.城市园林绿化特色性研究.浙江林学院报J，2000,17（2）：150-154.3 王祥荣.面向21世纪城市绿化发展的思路与对策-以上海为例J.城市环境与城市生态，1999,12（1）:60-63.4 顾正平，沈瑞珍.国内外园林绿化机械现状与发展趋势J.林业机械与木工设备，2004,32（2）:4-7.5孟俊焕，王卫东，刘敏.园林绿化机械设备的现状与发展趋势J.农业装备与车辆工程，2006（1）：4-5.6 南京林业大学.木工机械M.中国林业出版社.19947 李黎等.木工加工设备M.中国林业出版社.20058 李志仁等.木工机床结构M.东北林业大学出版社.19909 孙恒等.机械原理M.高等教育出版社.2006 10 席振鹏.机械CAD基础教程M.哈尔滨工业大学出版社.200711 吴佩年.机械制图M.哈尔滨工业大学出版社.200412 陈铁鸣.机械设计M.哈尔滨工业大学出版社.200813 孙玉芹，袁夫彩.机械精度设计与检测基础M. 哈尔滨工业大学出版社.200414 王连明，宋宝玉.机械设计课程设计M. 哈尔滨工业大学出版社.200815 耿洪滨，吴宜勇.新编工程材料M. 哈尔滨工业大学出版社.200716 闻邦椿机械设计手册M. 高等教育出版社.201017 联合编写组.机械设计手册M.化学工业出版社.197818 滚动轴承座.上海轴承座厂19 行星摆线针轮减速机.天津减速机总厂20 Erik Flojganard Kristensen,Pieter D.Kofman,Peter Daugbjerg Jensen.Counter pressure on ventilation of different types of wood chip and chunkwoodJ.Biomass and Bioenergy,2003,(25):399-408.21 Raaele Spinelli,Bruce Hartsough.A survey of Italian chipping operationsJ.Biomass and Bioenergy,2001,(21):433-444.目录第1章绪论11.1 冲压木块机概述11.1.1 冲压木块机发展现状11.2 冲压木块机的主要特点41.3 冲压木块机设计的目的和意义4第2章系统设计总体方案72.1 冲
