CA10B解放牌汽车第四速及第五速变速叉的工艺规程及钻Φ19孔夹具设计【版本3】【4张CAD图纸、工艺卡片和说明书】

摘 要

本次设计是汽车变速箱中变速叉零件的加工工艺规程及一些工序的专用夹具设计。此变速叉零件的结构较为复杂，其加工的地方主要是孔和平面。本设计先加工孔后加工面。将孔与平面的加工明确划分成粗加工和精加工阶段以保证它们的加工精度。基准选择以变速叉右面的最大的平面作为粗基准，来加工中间的通孔，然后以此加工过的孔作为精基准。主要加工工序安排是先以中心孔定位加工出顶平面和右侧平面以及下面的大孔的两平面，再以中心孔定位加工出下端的大孔。加工时是用镗床镗孔。最后以这两个孔为基准，分别加工右侧的槽和顶面的螺纹底孔。整个加工过程选用了钻床、铣床和镗床。工件在机床上定位夹紧选用专用夹具，夹紧方式为手动夹紧，夹紧可靠，操作方便。因此生产效率较高，适用于中批量、流水线上加工。能够满足设计要求。

关键词: 加工工艺 定位 夹紧 专用夹具

Abstract

This design is a lather to become soon an appropriation for inside pulling out fork spare parts processing craft rules distance and some work prefaces tongs design.This pull out the construction of the fork spare parts than for complicacy, its the place that process is a peaceful in bore primarily.This design processes after processing first the bore.Process with flat surface the clear and definite dividing the line the bore the coarseness processes to process with the nicety the stage to guarantee their process the precise degree.The basis choice to pull out rough basis of conduct and actions of the biggest flat surface of the right in fork, process the in the center in general use bore, then be used as the precise basis with the bore that processed.Processing primarily work preface arrangement is first to process a flat surface with the center bore fixed position with the right side flat surface and below big bore of two flat surface, again with center bore the fixed position processes the big bore that carry down.While processing is to use the boring machine boring bore.Regard these two bores as the basis finally, process the right-hand slot respectively with the thread bottom bore of the a.Whole processes the process chose to use to the drill machine, miller with the boring machine .The tongs chooses to use the appropriation tongs, clipping tight way as to move to clip tight, clip tight and dependable, operation convenience.Therefore produce the efficiency higher, be applicable to the middle quantity measures, the flowing water is on-line to process.Can satisfy the design request.

Keywords  Process the craft，Fixed position，Clip tight，Appropriation tongs

目录
摘 要 1
Abstract 2
1序言 4
1.1机械制造工艺的目标 5
1.2工艺的任务 6
1.3工艺规程的基本要求 7
2.零件的分析 9
2.1零件的作用 9
2.2零件的工艺分析 9
3工艺规程设计 10

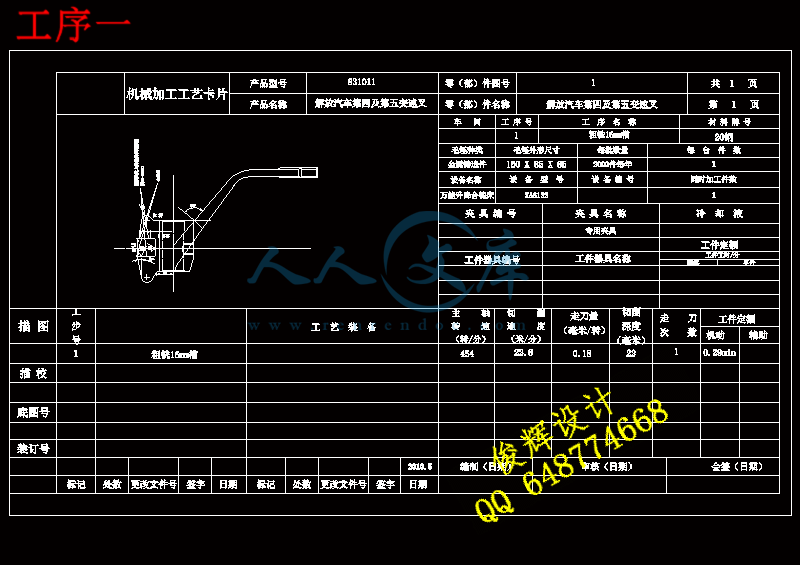

3.1 加工工艺过程 10
3.2确定各表面加工方案 10

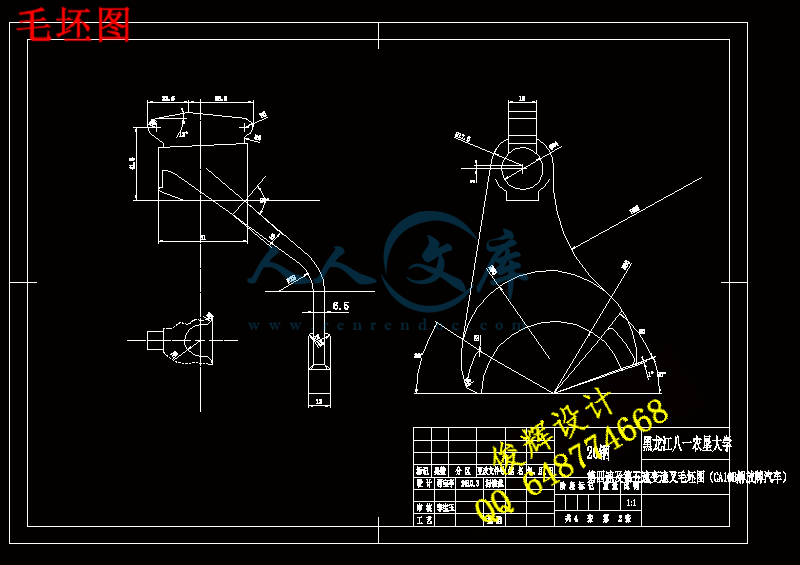

3.3确定毛坯的制造形式 11
3.4基面的选择 11
3.5工艺路线的拟定 13
3.6机械加工余量,工序尺寸及毛坯尺寸确定. 18
3.7确定切削用量及基本工时 20
4夹具设计 23
4.1钻床夹具设计（1） 23
4.2钻床夹具设计（2） 27
5结论 30
参考文献 32
致谢 33

1序言
毕业设计是在大学全部基础课,技术基础课以及所有专业课完成以后进行的.这是我们在进行毕业之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们大学四年的的学习中占有重要地位.为我们即将走向自己的工作岗位打下良好的基础。
现代机械制造工艺设计是宽口径机械类专业学生在学完了《机械设计制造基础》等技术基础和专业课理论之后进行的一个实践教学环节。其目的是巩固和加深理论教学内容，培养学生综合运用所学理论，解决现代实际工艺设计问题的能力。通过工艺规程及工艺装备设计，学生应达到：
1、掌握零件机械加工工艺规程设计的能力；
2、掌握加工方法及其机床、刀具及切削用量等的选择应用能力；
3、掌握机床专用夹具等工艺装备的设计能力；
4、学会使用、查阅各种设计资料、手册和国家标准等，以及学会绘制工序图、夹具总装图，标注必要的技术条件等。
机械加工工艺是规定产品或零件机械加工工艺过程和操作方法，是指导生产的重要的技术性文件。它直接关系到产品的质量、生产率及其加工产品的经济效益，生产规模的大小、工艺水平的高低以及解决各种工艺问题的方法和手段都要通过机械加工工艺来体现，因此工艺规程的编制的好坏是生产该产品的质量的重要保证的重要依据。在编制工艺时须保证其合理性、科学性、完善性。
而机床夹具是为了保证产品的质量的同时提高生产的效率、改善工人的劳动强度、降低生产成本而在机床上用以装夹工件的一种装置，其作用是使工件相对于机床或刀具有个正确的位置，并在加工过程中保持这个位置不变。它们的研究对机械工业有着很重要的意义，因此在中批量生产中，常采用专用夹具。
而本次对于CA10B解放牌汽车变速叉加工工艺及工艺规程的设计的主要任务是：
(1) 完成变速叉零件加工工艺规程的制定；
(2) 完成专用夹具的设计。
通过对变速叉零件的初步分析，了解其零件的主要特点，加工难易程度，主要加工面和加工粗、精基准，从而制定出变速叉加工工艺规程；对于专用夹具的设计，首先分析零件的加工工艺，选取定位基准，然后再根据切销力的大小、批量生产情况来选取夹紧方式，从而设计专用夹具。
就我个人而言,希望能通过毕业设计对自己即将从事的工作进行一次适应性训练,从中锻炼自己分析问题,解决问题的能力.
由于能力有限,设计尚有诸多不足之处,恳请各位老师多多指教.

1.1机械制造工艺的目标

本次设计是汽车变速箱中变速叉零件的加工工艺规程及一些工序的专用夹具设计。此变速叉零件的结构较为复杂，其加工的地方主要是孔和平面。本设计先加工孔后加工面。将孔与平面的加工明确划分成粗加工和精加工阶段以保证它们的加工精度。基准选择以变速叉右面的最大的平面作为粗基准，来加工中间的通孔，然后以此加工过的孔作为精基准。主要加工工序安排是先以中心孔定位加工出顶平面和右侧平面以及下面的大孔的两平面，再以中心孔定位加工出下端的大孔。加工时是用镗床镗孔。最后以这两个孔为基准，分别加工右侧的槽和顶面的螺纹底孔。整个加工过程选用了钻床、铣床和镗床。工件在机床上定位夹紧选用专用夹具，夹紧方式为手动夹紧，夹紧可靠，操作方便。因此生产效率较高，适用于中批量、流水线上加工。能够满足设计要求。
1.1.1机械制造工艺的目标
机械制造工艺主要有以下几方面的目标：
（1）设计结构应能够加工。在工件上应有足够的加工空间，以便刀具能够接近加工部位，如留有必要的退刀槽和越程槽等。
（2）便于保证加工质量，并尽可能减少加工面积。如被加工孔的端面最好与孔加工刀具的轴线垂直；对于大的安装平面尽可能采取周边接触或四角接触的形式等。
（3）要能提高劳动生产率。如加工表面尽可能地安排在同一平面或同一轴线上，以便采取多刀或多件加工的高效生产方法。
（4）零件结构便于安装夹具。
