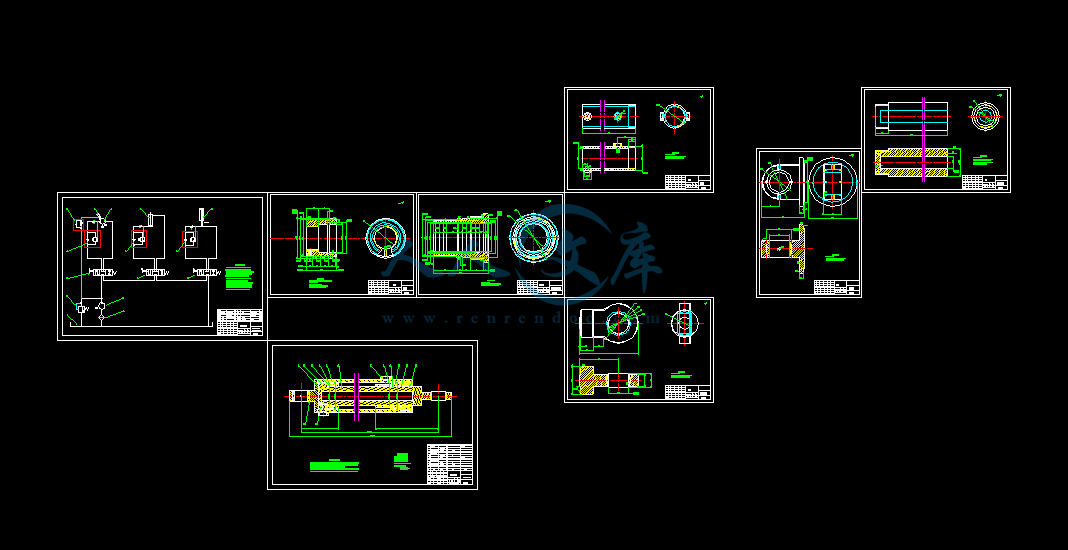

STC120C型汽车起重机上车液压系统设计【含9张CAD图纸、说明书】
收藏
资源目录
压缩包内文档预览：
编号：13816174
类型：共享资源
大小：2.81MB
格式：ZIP
上传时间：2019-01-26
上传人：机****料
认证信息
个人认证
高**（实名认证）
河南
IP属地：河南
50
积分
- 关 键 词：
-
含9张CAD图纸、说明书
stc120c
汽车起重机
上车
液压
系统
设计
cad
图纸
说明书
仿单
- 资源描述：
-
- 内容简介：
-
毕业设计（论文）任务书起止日期： 2017年 2 月 27 日 2017 年6月25 日 题 目： STC120C型汽车起重机 上车液压系统设计 学 院：专 业： 学生姓名：学 号：指导教师：主要内容：汽车起重机在交通建设事业中装卸设备器材、安装大型施工机械、吊装建材制品和模板等作业中无处不在。本设计旨在对STC120C型汽车起重机上车液压系统进行设计，并针对该机在工作中的主要故障对液压系统进行优化，其主要内容如下：1、了解汽车起重机的分类、特点和使用范围。2、掌握STC120C型汽车起重机上车构造及其液压系统的主要组成及工作原理。3、确定STC120C型汽车起重机上车液压系统的原理方案，完成液压系统原理图的拟定，主要内容包括起升机构、变幅机构和伸缩臂机构等装置液压系统的设计。4、针对实际工作中上车系统主要出现的故障进行分析，对液压系统进行优化，以提高机械的稳定性，可靠性和安全性。5、完成上车液压系统的设计、计算与校验，确保液压系统温升不得超过35；选定系统所用的主要液压元件；设计变幅机构液压缸。6、撰写设计说明书。7、绘制相应图纸。任务要求：1、 调研，收集资料。撰写外文翻译、文献综述和开题报告等相关材料。其中，外文翻译的外文文献为反映该领域新发展（近5年）的期刊文章、专业书籍或网站资料等，译文不少于3000个汉字；文献综述的文献要有代表性、可靠性、全面性，内容不少于1500字，阅读文献不少于15篇，其中外文文献不少于2篇；开题报告的内容应直接回应主题，条理清晰，表达明确，不少于2000字。2、 深入理解STC120C型汽车起重机上车部分液压系统的组成、功用，掌握液压系统的设计步骤完成液压系统的设计、计算、分析，完成主要液压元件的选型，及变幅机构液压缸的设计，并对液压系统进行校验。3、 能够将所学机械、液压、计算机等方面的知识能够进行综合运用，针对实际工作过程中的主要故障现象进行分析，并在液压系统设计过程中加以优化和改进，以提高分析问题，解决实际问题的能力。4、 撰写设计说明书，正文不少于15000字，参考文献应不少于15篇，其中外文文献不少于2篇。5、绘制相应图纸，工作量应大于或等于2.5张A0图。主要参考文献（由指导教师选定，不少于15篇，其中外文文献不少于2篇）：1曾祥东，蒋世忠，郭国英等汽车起重机/履带起重机结构原理与维修M北京： 机械工业出版社，20112王庆远，唐红美. 汽车起重机发展趋势浅析J. 工程机械文摘，2012，（02），pp48-50.3曹源文，马丽英，归少雄公路工程机械液压系统M北京：人民交通出版社， 20154Wenjun Li，Yujun Hu. Design of the Spreader of Super-Tonnage CraneJ. ProceedingofChina Modern Logistics Engineering，2015，pp 217-228.5周长城，袁光明，刘军营液压与液力传动M北京：北京大学出版社，20106王晓伟，张青，何芹工程机械液压和液力系统M化学工业出版社，20137吴庆鸣，何小新. 工程机械设计M武汉：武汉大学出版社，2006.8 R.Drewello，N.Wetter，B.Beckett，N.Beckett. A New Crane System for Remote Inspection and NDTJ. Nondestructive Testing of Materials and Structures，2013，pp1253-1257.9苏欣平，刘士通工程机械液压与液力传动M北京：中国电力出版社，201010谭延平，田留宗，陈国平汽车起重机使用与维修M北京： 机械工业出版社， 201111周恩涛液压系统设计元器件选型手册M北京： 机械工业出版社，200712陆望龙液压系统使用与维修手册M北京：化学工业出版社，2008 13王强工程机械液压传动M北京：国防工业出版社，201314WEI Guang-huaPollution control of truck crane hydraulic systemJConstruction Mechanization2010，（01），pp17-2115李万莉工程机械液压系统设计M上海：同济大学出版社，201116许贤良，韦文术液压缸及其设计M北京：国防工业出版社，2011注：1. 此任务书应由指导教师填写。 2. 此任务书必须在毕业设计（论文）开始前一周内下达给学生。7本科毕业设计（论文）进度计划表周次主要工作计划（内容）完成情况完成时间指导教师签名备注1-4毕业实习、搜集资料，提交实习日记、实习报告、文献综述、外文翻译、开题报告等完成2017.4.135完成并提交开题报道、文献综述、修改实习日记、实习报告、外文翻译等完成2017.4.206完成起重机的分类、特点和使用工况、主要结构及工作原理的分析完成2017.4.287-8完成STC120C型汽车起重机起升机构液压系统的设计与分析完成2017.5.49-10完成STC120C型汽车起重机变幅机构液压系统的液压设计与分析完成2017.5.1211完成STC120C型汽车起重机伸缩臂机构液压系统的设计、计算、分析完成2017.5.1912-14绘制图纸、提交设计说明书完成2017.6.215-16修改、完善完成2017.6.13备注：1、此表应由教师认真填写；2、“ 主要工作计划（内容）”填写各阶段工作的具体内容和要求；“完成情况”填写指导教师审核学生阶段工作的结果；3、该表作为指导教师对学生毕业设计（论文）进度检查的工作依据。毕业设计（论文）规范化检查表检查内容基本要求检查结果A:符合要求B：基本符合C:不符合要求文献综述按照要求按时完成文献综述，阅读与课题相关的文献达到学校最低要求，文献综述条理清晰、表达明确、格式规范，内容不少于1500字（外国语言文学专业不少于1000单词）。开题报告按照要求按时完成开题报告，内容紧密结合主题，条理清晰，表达明确、格式规范，内容不少于2000字。外文翻译按照要求按时完成外文翻译，译文与课题内容相关，由学生独立完成，翻译准确、格式规范，译文不少于3000个汉字。设计说明书(论文)工作量设计说明书（论文）工作量符合本科毕业设计（论文）规范要求的相关规定。设计说明书(论文)格式设计说明书（论文）按照本科毕业设计（论文）模版要求撰写，条理清楚，文字通顺，符合技术用语要求，符号统一，编号齐全，书写工整，设计图纸完备、整洁
