目 录
1 前言………………………………………………………………………………1
2 机床总体设计…………………………………………………………………3
2.1 被加工零件分析………………………………………………………………3
2.2 机床结构的确定………………………………………………………………3
2.3 本组合机床的特点………………………………………………………………3
2.4 切削用量的确定………………………………………………………………3
2.5 各部件的造型………………………………………………………………4
2.6 绘制“三图一卡”………………………………………………………………7
3 夹具设计…………………………………………………………………………………12
3.1 概述……………………………………………………………………………………12
3.2 设计的前期准备………………………………………………………………………13
3.3 定位装置的确定……………………………………………………………………13
3.4 确定夹紧方案……………………………………………………………………16
3.5 其他元件的设计……………………………………………………………………18
3.6 夹具的公差配合及技术要求…………………………………………………………18
3.7 工序的精度分析……………………………………………………………………21
4 总结………………………………………………………………………………………25
5参考文献…………………………………………………………………………………26
6 致谢……………………………………………………………………………………27
7 附录………………………………………………………………………………………28
前言
根据工件加工的需要,以独立的通用部件为基础,配以部分专用部件组成的专用机床,称之为组合机床。它适用于小批、大批、大量生产企业,多用于加工量大的大、中型箱体和箱体类工件,完成钻孔、扩孔、车端面和凸台、在孔内镗各种形状槽,以及铣削平面和成形面。
通用部件是组成组合机床的基础。用来实现机床切削和进给运动的通用部件,如单轴工艺切削头、传动装置、动力箱、进给滑台等为动力部件。用以安装动力部件的通用部件如侧底座、立柱、立柱底座等称为支承部件。
组合机床的特点:
a.组合机床由70~90%的通用部件组成,可以缩短设计和制造周期。而且在需要的时候,还可以部分或全部进行改装,以组成适应新加工要求的新设备。这就是说组合机床有重新改造的优越性,其通用部件可以多次重复利用。
b.组合机床是按具体加工对象专门设计的,可以按最佳工艺方案进行加工。
c在组合机床上可以同时从几个方向采用多把刀具对几个工件进行加工,是实现集中工序,提高生产效率的最好途径。
d.组合机床是在工件一次装夹下用多轴实现多孔同时加工,有利于保证各孔相互之间的精度要求,提高产品质量;减少了工件工序间的搬运,改善了劳动条件;减少了占地面积。
e.由于组合机床大多数零、部件是同类的通用部件,简化了机床的维护和修理。
f.组合机床的通用部件可以组织专门工厂集中生产,有利于提高产品质量和技术水平,降低制造成本。
随着电子技术的飞速发展,根据大批量生产多样化、中小批量多品种生产高效化的要求,以及产品更新加速的特点,70年代以来发展了新型组合机床----柔性组合机床。它是应用多位主轴箱、可换主轴箱、编码随行夹具、刀具的自动更换,配以可编程序控制器(PC)、数字控制(NC)等,能任意改变工作循环控制和驱动系统,能灵活适应多品种加工的可调可变的组合机床。
在我国,组合机床发展已有28年的历史,其科研和生产都具有相当的基础,应用也已深入到很多行业。是当前机械制造业实现产品更新,进行技术改造,提高生产效率和高速发展必不可少的设备之一。
机床夹具是在机床上加工零件时所使用的一种工艺设备,用它来准确地定位工件与刀具之间的相对位置,即实现工件的定位与夹紧,以完成加工所学要的准确相对运动。
由于夹具能有效地保证加工精度和提高劳动生产率,故已成为机械加工中不可缺少的工艺装备。为了适应机械制造业中产品更新快、品种多、中小批生产的要求,近些年来夹具设计的发展表现在以下几个方面:
a.通用夹具朝高精度、高效率、大范围方向发展;
b.专用夹具的发展不仅注重高精度与高效率,而且朝标准化与规格化方向发展;
c.大力发展可调整夹具与组合夹具;
b.发展能扩大机床使用范围和性能的夹具;
e.夹具的设计与制造采用新工艺、新结构、新材料。
1 蜗轮轴承座加工工艺规程设计
1.1零件的分析
1.1.1零件的作用
题目给出的零件是轴承座,它的主要的作用是用来支承、固定的。它的主要任务是将主电机传来的旋转运动经过一系列的变速机构使主轴得到所需的正反两种转向的不同转速,同时传动箱分出部分动力将运动传给进给箱。轴承座中的主轴是机床的关键零件。主轴在轴承上运转的平稳性直接影响工件的加工质量,一旦主轴的旋转精度降低,则机床的使用价值也将大打折扣。
1.1.2零件的工艺分析
零件的材料为HT200,灰铸铁生产工艺简单,铸造性能优良,减震性能良好。传动箱体需要加工表面以及加工表面的位置要求。现分析如下:
(1)主要加工面:
1)铣上下平面保证尺寸121mm,平行度误差为0.03
2)铣两端面保证尺寸185与下平面的平行度误差为0.02
3)镗φ80孔、φ72孔至所要求尺寸,并保证各位误差要求
4)钻侧面12—M8螺纹孔
5)钻侧面8—M8螺纹孔
6)钻其它平面各孔
(2)主要基准面:
1)以下平面为基准的加工表面
这一组加工表面包括:轴承座上表面各孔及螺纹孔
2)以下平面为基准的加工表面
这一组加工表面包括:主要是下平面各孔及螺纹孔
1.2轴承座加工的主要问题和工艺过程设计所应采取的相应措施
1.2.1确定毛坯的制造形式
零件的材料HT200。由于年产量为5000件,达到大批生产的水平,而且零件的轮廓尺寸较大,铸造表面质量的要求高,故可采用铸造质量稳定的,适合大批生产的金属模铸造。便于铸造和加工工艺过程,而且还可以提高生产率。
1.2.2基面的选择
定位基面的选择
定位基面的选择是拟定零件的机械加工路线,确定加工方案中首先要做的重要工作。基面选择得正确、合理与否,将直接影响工件的加工质量和生产率。
在选择定位基面时,需要同时考虑以下三个问题:
(1)以哪一个表面作为加工时的精基面或统一基准,才能保证加工精度,使整个机械加工工艺过程顺利地进行?
(2)为加工上述精基面或统一基准,应采用哪一个表面作为粗基面?
(3)是否有个别工序为了特殊的加工要求,需要采用统一基准以外的精基面?
精基面的选择:根据精基面的选择原则,选择精基面时,首先应考虑基准重合的问题,即在可能的情况下,应尽量选择加工表面的设计基准为定位基准。
(1)粗基准的选择 对于本零件而言,按照互为基准的选择原则,选择本零件的下表面作为加工的粗基准,可用装夹对肩台进行加紧,利用底面定位块支承和底面作为主要定位基准,以限制z、z、y、y、五个自由度。再以一面定位消除x、向自由度,达到定位,目的。
(2)精基准的选择 主要考虑到基准重合的问题,和便于装夹,采用已加工结束的上、下平面作为精基准。
1.2.3确定工艺路线
制定工艺路线主要是确定加工方法和划分加工阶段。
(1)选择加工方法应以零件加工表面的技术条件为依据,主要是加工面的尺寸精度、形状精度、表面粗糙度,并综合考虑各个方面工艺因素的影响。一般是根据主要表面的技术条件先确定终加工方法,接着再确定一系列准备工序的加工方法,然后再确定其他次要表面的加工方法。
(2)在各表面加工方法选定以后,就需进一步考虑这些加工方法在工艺路线中的大致顺序,以定位基准面的加工为主线,妥善安排热处理工序及其他辅助工序。
(3)排加工路线图表。
当生产批量不同时零件的工艺路线也会有较大的差别,先在列出零件大量生产时的工艺路线。见附表.
(1)用查表法确定工序余量。
(2)当无基准转换时,工序尺寸及其公差的确定应首先明确工序的加工精度。
(3)当有基准转换时的工序尺寸及其公差应由解算工艺尺寸链获得。
(4)确定工序尺寸一般的方法是,由加工表面的最后工序往前推算,最后工序的工序尺寸按零件图样的要求标注。当无基准转换时,同一表面多次加工的工序尺寸只与工序(或工步)的加工余量有关。有基准转换时,工序尺寸应用工艺尺寸链解算。
切削用量的选择
单件小批生产时,一般可由操作工人自定,大批生产条件下,工艺规程必须给定切削用量的详细数值,选择的原则是确保质量的前提下具有较高的生产率和经济性,具有选用可参考各类工艺人员手册。我要加工的轴承座加工工艺规程如下表:
工艺路线方案
工序1 粗铣上平面
工序2 粗铣下平面
工序3 粗铣宽度为185mm的端面
工序4 镗φ80孔
工序5 镗φ80孔
工序6 钻上平面12-M8螺纹底孔
工序7 钻下平面8-M8螺纹底孔
工序8 钻侧面3-M10螺纹底孔
工序9 钻2-φ5锥孔
工序10 钳工,攻丝各螺纹孔
2机床总体设计
2.1被加工零件分析
被加工零件:蜗轮轴承座
材料:HT200
硬度:HB180-240
年产量:5000件
加工部位:两端面
加工要求:蜗轮轴承座两端表面粗糙度被加工到6.3,顶底面尺寸至185±0.05mm。

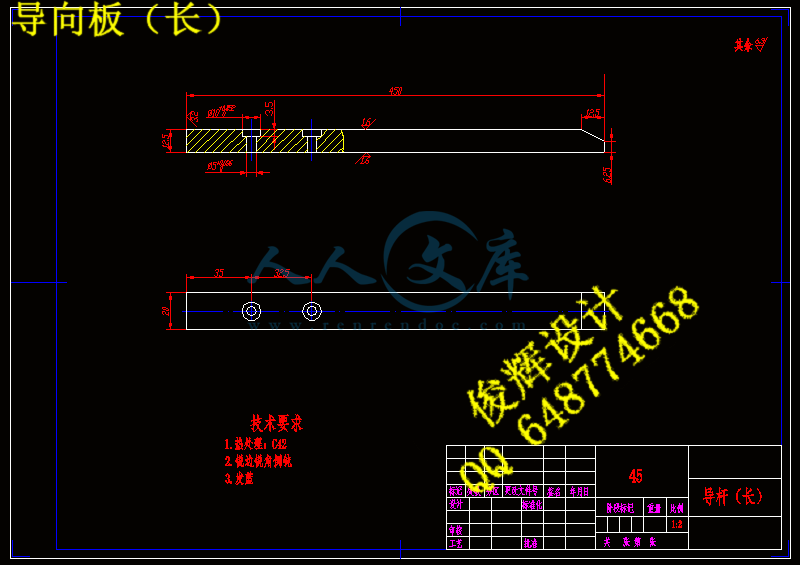

2.2机床结构的确定
根据被加工零件加工要求:两端面两面粗铣,选择双面铣组合机床。
被加工零件置于移动工作台上,两边分别设两把铣刀,以两个电动机驱动。
另外还应有部件包含:两个侧底座,一个中间底座,两个铣削头,及两个主轴箱及夹具。
2.3 本组合机床的特点
a.结构牢固, b.刚性好, c.尺寸调整范围大, d.单位工作效率高, e.精确度好,f.操作简便,g.可对铸件进行大行程走刀,h.强力铣削。
2.4 切削用量的确定
在组合机床工艺方案确定过程中,工艺方法和关键工序的切削用量选择是十分重要。切削用量选择是否合理,对组合机床的加工精度、生产率、刀具耐用度、机床的结构形式及工作可靠性均有较大的影响。
2.4.1切削用量选择的特点
a.组合机床长采用多刀多刃同时切削,为尽量减少换刀时间和刀具的消耗,保证机床的生产率及经济效果,选用的切削用量比普通机床单刀加工时低30%左右。
b.组合机床通常用动力滑台来带动刀具进给。因此,同一滑台带动的多轴箱上所有刀具的每分钟进给两相同,即等于滑台的工进速度。
2.4.2切削用量选择的方法
a.应尽量作到合理使用所有刀具,充分发挥其使用性能。
b.复合刀具切削用量选择应考虑刀具的使用寿命。
c.多轴镗孔主轴刀头均需定向快速进退时,各镗轴转速应相等或成整数倍。












- 内容简介:
-
1 曲轴铣端面打中 心孔 组合机床及专用夹具设计 述 毕业设计是我们学完了大学的全部基础课程、专业基础课程以及专业课程并进行了生产实习以后进行的一次 培养大学生的创新能力、实践能力和创业精神的重要实践环节 ,也是学生完成工程师基本训练的重要环节。其目的是培养学生综合运用所学专业和基础理论知识,独立解决本专业一般工程技术问题能力,树立正确的设计思想和工作作风。 我的设计题目是:曲轴铣端面打中心孔组合机床及专用夹具设计。 该题目属装备设计范畴,需要用到的专业知识面较广,有机械制造基础知识和装备设计的专业知识, 需要我查阅许多专业参考资料,同时还要具有一定的 先,要对零件进行功能和工艺结构分析,然后制定零件加工的工艺规程。根据工艺过程中的第一道工序要求,设计一台能进行批量加工的专用组合机床和夹具。在设计过程中,要进行严格、科学的理论计算,要考虑到完成工艺加工任务的可靠性、稳定性、先进性、经济性、安全性和可操作性等必要的技术经济指标。以下内容是我对本课题进行设计的具体说明,有不当之处请各位老师及同学提出宝贵意见。 件分析及设计任务书 1. 曲轴的结构特点 轴类零件的功用为支承传动零件、传 递扭矩和承受载荷以及保证装在轴上的工件 (刀 具 )具有一定的回转精度。 曲轴在轴类零件分类中属于异形轴,是发动机上的一个重要零件,承受由活塞通过连杆 传来的力,并将活塞的往复运动通过曲柄连杆机构变为旋转运动,将发动机所做的功传递出去。曲轴在工作时所承受的是很大的扭转力矩以及大小和方向都变化的弯曲力。 本次设计给出的零件是苏南某柴 油机厂生产的曲轴零件,如图2 1 所 示。其材料为球墨铸铁(2), 毛坯为铸坯。汽车、拖拉机用的发动机 和固定式高速发动机的曲轴常用整体式模锻件或铸件,而重型和低速发 2 动机的曲 轴常用组合式的模锻件。整体式曲轴具有强度高、刚性好、结构紧凑等优点,但是组合式曲轴毛坯制造和机械加工比整体式的简单。 05006 型曲轴有左、右二个主轴颈和一个连杆轴颈,其外形结构是曲轴类零件中 比较简单的一种。它的工作过程是:在外力作用下使曲轴旋转,通过连杆轴颈上的连杆将运动传递到缸筒内的活塞,从而压缩缸内的高压油并将油点燃,燃烧的高压油将自身的内能转换为动能推动活塞运动,运动又传到连杆再通过连杆带动连杆轴颈,这样曲轴继续旋转,并输出转矩。 2. 零件的技术要求 (1) 铸件 应该经正火处理,硬度为 240 290微组织按部标 墨数不低 于 5 级,球化体大于 75,允许有少于 5的 碳化铁 +磷共晶,但磷共晶为 0 5。 (2) 未注圆角半径为 3 (3) 加工面不应该有毛刺、裂缝、结疤、夹渣等缺陷,并应清理 干净 。 (4) 所有加工表面应光洁,不可有裂缝、压痕、毛刺、气孔、凹痕以及非金属夹杂物, 在磨光表面上不该有深痕和黑点。 (5) 锥形规涂色检查锥面密合面应不少于 70。 (6) 清除油道及其他部分的金属屑、污染物及其他 杂物,并清洗吸干。 (7) 中心孔必须保持完好。 (8) 精加工后,应经磁力探伤 , 并退磁。 (9) 允许在 径 15边应不小于 10度 不大于 30平衡重心应在曲轴对称平面内允许偏差 1。 。 (10) 70、 65 三处轴颈淬硬 40 48深 1 5 4 5颈圆角处允许不淬 火,但在距离轴颈端面 10 3. 设计要求 该零件加工 精度 要求高,加工面数量多,并且种类繁多,有车外圆面,车端面,钻 中心孔, 攻螺纹,扩孔 ,车倒角,钻斜油孔等,位置、形状、尺寸精度都各有要求。 出于现代化大生产 的考虑,我们设计了生产流水线加工,多数采用了组合机床及专用夹具,以实现自动化生产,节约成本,提高生产率,减小工人劳动强度。主要的工作内容如下。 (1)编制曲轴加工 工艺 过程卡。 (2)编制曲轴加工工序卡。 (3)绘制被加工零件毛坯图。 3 (4)绘制被加工零件的加工工序图。 (5)绘制被加工零件的加工示意图。 (6)绘制组合机床联系尺寸图。 (7)绘制铣端面打 中心孔专用夹具装配图。 (8)绘制夹具 装配图及 主要零件图。 (9)编写设计说明书。 艺规程的制订 零件加工的工艺规程就是一系列不同工序的综合。由于生产规模和具体情况的不同,对 同一零件的加工工序可能有很多的方案。应当根据具体条件采用其中最完善和最经济的一种方案。工艺规程的制订要考虑的基本因素如下: (1)生产规模是决定生产类型的主要因素,即设备、用具、机械化、自动化程度等。 (2)制造零件所用的坯料或型材的形状、尺寸和精度。 (3)零件材料性质。 (4)零件制造的精度,包括尺寸公差、形位公差以及零件图上所指定的要求。 (5)零件表面粗糙度。 (6)特殊限制条件,如:工厂设备和用具条件。 (7)编制的加工规程要在生产规模与生产条件下达到最经济与安全的效果。 1. 材料及毛坯 05006 曲轴材料为球墨铸铁 ( 2)。该材料强度高、耐磨,并有一定的韧 性, 用于制作部分机床的主轴,空压机、冷冻机的曲轴、缸体,小水轮发电机主轴,中小型 柴油机、汽油机曲轴,部分轻型柴油机、汽油机的凸轮轴、汽缸套,农业机械小 负荷齿轮等。 毛坯种类的确定是与零件的结构形状、尺寸大小、材料的力学性能和零件 的生产类型直接相关的,另外还和毛坯车间的具体生产条件相关。 铸件:包括铸钢、铸铁、有色金属及合金的铸件等。铸件毛坯的形状可以相当复杂,尺 寸可以相当大,且吸振性能好,但铸件的力学性能较差。 在大批量生产中,常采用精度和生产率高的毛坯制造方法,如金属型铸造,并采用机器造型, 可以使毛坯 的形状接近于零件的形状,因此可以减小切削加工用量,从而提高材料的利用率,降低了机 械加工成本。本零件选用的造型方法为砂型机器造型。 2. 生产类型及工艺特征 零件的生产纲领: 4 N +a)(1+b) (2式中 N 零件的生产纲领,件年; Q 产品的年产量,台年; n 每台产品中包含该零件的数量; a 该零件备件的百分率,; b 该零件废品的百分率,。 划分生产类型时,既要根据生产纲领,同时还要考虑零件的体积、质量等因素。值得一 提的是生产类型将直接影响工 艺过程的内容和生产的组织形式,并在一定程度上对产品的结 构设 计也起着重要的作用。 由于本零件是大批量生产,零件的生产纲领 5000件年,它的主要工艺特征是广 泛采用专用机床、专用夹具及专用刀具、量具,机床按工 艺路线排列组织流水生产。为减轻 工人的劳动强度,留有进一步提高生产率的可能,该曲轴在工艺设计上采用了组合机床流水线加工 的方式。 3. 定位基准的选择 工件在机床上用夹具进行夹紧 加工时 ,用来决定工件相对于刀具位置的工件表面 上的 点、线、面称为定位基准。定位基准分为粗基准和精基准。 曲轴和一般轴类零件的主要区别是:一般轴的全部轴颈都位 于同一轴线上,而曲轴的 主轴颈虽然也位于同一轴线上,但是其连杆轴颈不与主轴颈同轴,而是离开一定距离而彼此平行,。 为保证各轴颈的同轴度要求,在基准选择时采用基准统一的原则,即粗、精加工各主轴 颈时都采用顶尖孔作为定位基准。对于连杆轴颈的加 工,为保证连杆轴颈轴线与 主轴颈的轴线之间的平行,在基准选择时应采用定位基准和装配基准重合的原则,即粗、精加工连杆轴颈时都采用两个主轴颈作为定位基准。若有两个或两个以上连杆轴颈,还要多选一个基准作为加工连杆轴颈的角度定位面,通常是在曲柄上铣出两个小平面作为辅助基准。根据本 曲轴的特点,连杆轴颈只有一个,因此不存在与主轴颈的角度问题。在加工连杆轴颈时选择主轴颈定位,加工主轴颈时则选择顶尖孔定位。 4. 工艺路线的拟定 拟定工艺路线的出发点是使零件 的 几何形状、尺寸精度以及位置精度等技术要求能得到 保证。工艺路线的拟定一般需要做两个方面的工作:一是根据生产纲领确定加工工序和工艺内容,根据工序的集中和分散程度划分工艺;二是选择工艺基准,即主要选择定位基准和检验基准。在生产纲领已确定为批量生产的条件下,可以考虑采用万能机床、组合机床和专用夹具,并 尽量采用工序集中 的 原则, 5 减 少安装的次数来提高生产率。除此之外,还应尽量考 虑经济精度以便使生产成本尽量下降,根据以上原则,拟定的工艺路线如下。 10 铸造 15 正火 20 铣 两 端面 (保证总长) ,打中心孔 30 粗车扇形面外圆及侧面 40 粗车长轴端外圆及侧面 45 粗车锥面 l: 10 50 粗车短轴端外圆及侧面 60 精车长轴端外圆及侧面 70 精车短轴端外圆及侧面 80 铣扇形侧面 ? 90 铣连杆轴颈 ? 100 钻 孔 25,攻 2螺纹 110 钻斜油孔 6 115 钻连杆轴颈 30。 斜孔 120 检验 125 轴颈部高频 淬火 130 修整中心孔 140 粗磨主轴颈 150 铣键槽 160 磨锥面 1: 10 165 粗磨连杆轴颈 170 精磨主轴颈 175 精磨连杆轴颈 180 车退刀槽 190 车螺纹 00 抛光主轴颈及连杆轴颈 210 检验,探伤,退磁,清理油孔 5. 毛坯机械加工余量及工序尺寸确定 ( 1) 毛坯机械加工余量确定 因曲轴形状较为复杂且生产批量大,故毛坯选用铸件,造型方法为砂型机器造型。查 机械加工工艺手 册,综合得出铸件机械加工 余量见表 2 1、表 26 曲轴毛坯图见图 2 表 2基本尺寸 加工余量 附注 基本尺寸 加工余量 附注 130 70 65 3 O 侧 双侧 单侧 双侧 50 25 2” 侧 双侧 双侧 表 2 基本尺寸 工余量 附注 基本尺寸 工余量 附注 305(两外端而 ) 281( 70左侧面 ) 70右侧面 ) O 侧 单侧 单侧 40(厚度为 29的扇形面内侧 ) 192(厚度为 29的扇形面外侧 ) 侧 单侧 图 2( 2) 主要切削用量的确定 查组 合机床设计手册得硬质合金端铣刀的铣削用量,如表 2 3所示。 表 2加工材料 工序名称 铣削深度 (铣削速度 v( m/ 每齿走刀量 s( ) 铸 铁 粗 铣 2 5 50 80 铣 1 80 130 选 V 62.8 m S 齿 0 3,铣削深度为 5 查组合机床设计手册得高速钢钻头加工铸铁件的切削用量,见表 2 7 表 2速钢钻头加工铸铁件的切削用量 加工直 径 d( 160 20000 24100 400(m/ mm/r) V(m/ mm/r) V(m/ mm/r) 22 50 16 24 0 选 v=6 28 m S 转 =0.2 r。查中心钻刀具尺寸得:切深为 铣端面打中心孔组合机床的总体设计 1. 组合机床结构方案的确定 组合机床是按系列化、标准化设计的通用部件 和按被加工零件的形状及加工工艺要求设 计的专用部件组成的专用机床,组合机床是按具体加工对象专门设计的。可以按最合理的工艺过程进行加工,也可以同时以几个方面采用多把刀具对工件进行加工,它是实行工序集中的最佳途径,是提高生产率的有效设备。 本专题 “ 铣端面打中心孔组合机床 设 计 ” 是 针 对 轴左右两个端面 加工工序 进行 设计的,工艺要求在工序 20#中完成铣端面和打中心孔。该工序采用双面铣和钻的方法同时 对两个端面进行加工。该零件总体轮廓尺寸较小,属于小型零件加工,零件的定位夹紧元件也不会太大,设计时 考虑到诸多因素后,决定选用卧式双面铣削和钻削组合机床。 2. 铣端面打中心孔组合机床配置型式的选择 (1)通用部件 1)动力部件 用于传递动力,实现工作运动的通用部件 。 如动力滑台、动力箱、各种 动力头等。它为刀具提供主运动和进给运动,是组合机床及自动线的主要通用部件。 2)支承部件 支承部件是用于安装动力部件、输送部件等的通用部件 (如侧底座、中 间底座、立柱、立柱底座、支架等 ),它是组合机床的基础部件。机床各部件之间的相对位 置精度、机床的刚度等主要依靠它来保证。 3)输送部件 输送部件 具有定位和夹紧装置,用于装夹工件并运送到预定工位的通用 部件 (如回转工作台、移动工作台和回转鼓轮等 ),定位精度高。 4)辅助部件 辅助部件有定位、夹紧、润滑、冷却、排屑以及自动线清洗机等。 (2)组合机床配置型式 组合机床有大型和小型两种,大、小型组合机床虽有其共性但又都有其特殊 8 性,无论是 使用范围、配置型式、通用部件和驱动方式都各有特点。用大型通用部件组成的机床成为大型组合机床,用小型通用部件组成的成为小型组合机床。大型组合机床的配置型式,主要有单工位组合机床和多工位组合机床两大类。 单工位组合机床 通常是用于加工一个或两个工件,特别适用于大中型箱体的加工,根据 配置动力部件的数量,这类机床可以从单面或同时从几个方面对工件进行加工。以下是这类机床的主要配置型式: 1) 卧式单面组合机床 2) 立式单工位组合机床 3) 卧式双面组合机床 4) 复合式双面组合机床 5) 卧式三面组合机床 6) 复合式三面组合机床 7) 卧式四面组合机床 8) 复合式四面组合机床 本次设计的组合机床为卧式机床 。 卧式机床在配置时候可将铣削头安装在专用卧式 床身或滑台上,而被加工零件放在移动工作台上,以组成铣削头固定的卧式组合机床;也可以将铣削头安装在水平配置的滑台上, 而被加工零件放在固定夹具上,以组成铣削头移动的卧式组合机床。由于本道工序需要先铣再钻,所以本次设计的组合机床 配置时可将 工件安装在滑台上,铣削头安装在固定的底座上,钻削头安装在滑台上,这样可以顺利的完成 铣端面打中心孔 的工序内容。 3. 零件 加工 工序图 (1) 零件加工工序图的作用和要求 被加工零件工序图是根据选定的工艺方案来表示在一台机床上或一条自动线上完成的工 艺内容,是包括加工部位尺寸精度、表面粗糙度及技术要求、加工用定位基准、加压部位以及被加工零件材料的硬度和本道工序加工前毛坯或半成品情况 的图纸。它不能用用户提供的产品图纸代替,必须在原零件图的基础上突出机床或自动线的加工内容,加上必要的说明而绘制的,它是组合机床设计的主要依据,也是制造、使用和调整机床,检查精度等级的重要技术文件。 (2) 零件 加工 工序图的内容 1)在图上应标出被加工零件的形状、轮廓尺寸及本机床设计有关的部位的结构形状及 尺寸,尤其是当需要设置中间导向套时,应表示出零件内部的筋、壁布置及有关结构的形状及尺寸,以便检查工具、夹具、刀具是否发生干涉。 2) 加工用定位基准、 加 压部位及 加 压方向,以便依此进行夹具的定位支承 (包 9 括辅助 定 位支承 )、限位、夹紧、导向系统的设计。 3) 本道工序加工部位的尺寸、精度、表面粗糙度、形状、位置尺寸精度及技术要求, 还包括本道工序对前道工序提出的要求。 4) 必要的说明文字,为被加 工零件编号、名称、材料、硬度、重量及加工部位的余量等。 (3) 绘制零件 加工 工序图注意事项 1) 为了使被加工零件工序图清晰明了,一定要突出本机床的加工内容,绘制时要采用 合适的比例,选择足够数量的视图及剖视图 ,突出加工部位 (用粗实线 ),并把零件轮廓及与机床、 夹具有关的部位用细实线表示清楚,凡与本道工序要保证的尺寸、角度等 有关的部位均用粗实线表示清楚。如图 2 3所示。 图 2曲轴铣端面打中心孔工序简图 2)加工部位的位置尺寸应从定位基准注起,为便于加工及检查尺寸,应采用直角坐标 系标注,而不采用极坐标系,但有时因选择定位基准与设计基准的不重合,则需将加工部位要求的位置尺寸公差换成对称尺寸公差,其公差数值的决定要考虑两方面:一是要能达到产品图纸要求的精度;二是采用组合机床能够加工出来。 3)注明零件加工对机床提出的某些特殊要求。 4. 零件加工示意图 (1)加工示意图的作用和内容 加工示意图是组合机 床设计的 主要图纸之一,在总体设计中占据重要地位,它是刀具、辅具、夹具、主轴箱、液压电气装置设计及通用部件选择的主要原始资料,也是整台组合机床布局和性能的原始要求,同时还是调整机床、刀具及试切的依据。加工示意图要反映机床的加工过程和加工方法,并决定浮动夹头或接 10 杆的尺寸,镗杆长度,主轴、刀具、导向与工件间的联系尺寸等,根据机床要求的生产率及刀具特点,合理地选择切削用量,决定加工过程的工作循环。 加工示意图还要绘制出 工件加 工部位的图形。在轴数多时,必须在孔旁标上号码,以便 于设计和调整机床。加工示意图还要考虑一些特 殊要求,决定动力头的工作 循环及行程。最 后,选择切削用量及附加必要说明。 绘制多工位机床的加工示意图时,一定要分出工位,按每工位的加工内容顺序进行绘 制,同时还要画出工件在回转工作台或鼓轮上的位置示意图,以便能清楚地看出工件及主轴的排列位置。 加工示意图包括以下 内容: 1)反映机床的加工方法、加工条件及加工过程。 2)根据加工部位特点及加工要求,决定刀具类型、数量、结构、尺寸 (直径和长度 ), 包括镗削加工时决定镗杆的直径和长度,钻、扩加工时决定钻、扩杆的直径和长度等。 3)决定主轴的结构类型、规格尺寸及 外伸长度。 4)选择标准或设计专用的接杆、浮动卡头、导向装置,并决定它们结构、参数及 尺寸。 5)标明主轴及接杆、夹具与工件之间的联系尺寸、配合及精度。 6)根据机床要求的生产率及刀具、材料特点等,合理确定并标注各主轴的切削 用量。 7)决定机床动力部件的工作行程及工作循环。 (2) 加工示意图的编制 1)刀具的选择 选择刀具时 可 考虑工件加工尺寸精度、表面粗糙度、切屑的排除及生 产率要求等因素。根据本工序特点,应选用硬质合金端铣刀和高速钢麻花钻。 2)工 序余量 查组合机床设计手册得: 端面加工余量为 4 5 择 4 5 孔加工余量为 l 5 2 O 择 1 5 3)切削用量 本工序的切削用量在前面已经叙述过,也可参见工艺卡片上的相应 内容。 4)动力头工作循环及行程确定 动力头工作循环一般包括快进、工作进给、快退等动 作。铣端面打中心孔时,装工件的滑台工作循环为:原位快进工进(铣削 ) 快进止档铁(停,打中心孔)快退原位。钻削头滑台的工作循环为:快进工进止档铁(停)快退。 11 工作进给长度确定 : 铣 端面 : L工件直径( 52 铣刀直径( 100; 钻 中心孔 : L 15 5 快进 、快退的 长度确定 :视工件的形状,夹具的结构不同而不同。只要方便工件的装卸,行程尽量缩短,以利于提高生产效率。 铣端面打中心孔加工示意图如图 2 4所示。其中,铣端面时, S 0 3z,n 250r; 打 中心孔时, S 0 2z, n 125r。 图 2 4 铣端面打中心孔加工示意图 5. 组合机床联系尺寸图的绘制 机床联系尺寸图是决定各部件 的轮廓尺寸及相互间联系关系的,是开展各专用部件设计 和确定机床最大占地面积的指导图纸。 组合机床是由一些通用部件和专用部件组成的。为了使所设计的组合机床既能满足预期 的性能要求,又能做到配置上匀称合理,符合多快好省的精神,必须对所设计的组合机床各个部件之间的关系进行全面的分析研究。组合机床联系尺寸图是在被加工零件工序图与加工示意图绘制之后,根据初步选定的主要通用部件,以及确定的专用部件的结构原理而绘制的。 12 (1) 机床装料高度的确定 确定机床装料高度需要考虑车间运送工件的滚道高度、工件最低孔的位置、主轴箱最低 主轴高度和通用部件高度尺寸的限制。根据我国具体情况,为便于操作和省力,对于一般卧式组合机床、流水线和自动线,装料高度定为 850于加工中小工件的自动线,考虑 自动排屑,特别是一些要从机床垂直下方返回随行夹具的自动线,装料高度可采用 1000轮机床的装料高度一般取 12001300组合机床的装料高度设计 为 1000 (2) 夹具外形轮廓尺寸的确定 夹具是用于定位和夹紧工件的,所以工件的轮廓尺寸和 形状是确定夹具轮廓尺寸的依 据。在加工示意图中对工件和镗模间的距离,以及导套的尺寸,都有了规定。所以确定长度尺寸时,主要在于合理地选取镗模架的厚度。对于高度不大的镗模架,其厚度可取 200镗模架较高 (如鼓轮机床的镗模架 ),为了保证有足够的刚度和稳定性,其厚度 可取 250 300 在 掌握了工件宽度、工件和镗模架问的距离和镗模架的厚度尺寸后,即可确定夹具底座的总长尺寸。为了补偿铸件的铸造误差,它应比上述三项尺寸总和稍微大一些,一般大 10 20 夹具底座高度确定。夹具底座的高 度应视夹具大小而定,既要保证有足够的刚性, 又要考虑工件的装料高度,为了便于布置定位元件,一般夹具底座的高度不少于 240 对于非框形夹具,在绘制联系尺寸图时,应事先绘制夹具结构草图,确定夹具的主要技 术特性、基本结构原则及其外形控制尺寸。 (3)机床通用部件的选择 此次 设计的专用组合机床所用的通用部件有:二个铣削动力头、三个滑台、二个侧底座、二个垫铁、一个中间底座和四台电动机。根据设计要求,本组合机床通用部件选取见表 2 5。 1) 动力部件的选择 动力部件的选择是根据切削时的受力情况、所 需功率和行程确定的。 铣削动力头的功率计算如下: 背吃刀量一次走刀内切完,取 确定每齿进给量,采用对称铣削。 确定铣削速度 :根据切削情况,查表可取 = 40 m/ 确定切削宽度0确定刀具直径 d 和齿数 z:根据给定条件,得 d=100mm,z=8。 13 刀具转速 n: m in/ f: f af*z*n=*128=204mm/(工进速度 ) 切削力 :硬质合金端面铣刀, 100Z=8,则 2 5 91 0 0 0 ( 式中各指数为查表值 ) 切削功率 P: P=F*v/60000=5259*40/60000=w 根据计算结果,可选铣削动力头型号为 1机功率为 4 钻削头的选择方法同上,这里不再赘述。 液压滑台的选择主要根据切削阻力和行程来确定。本课题选择铣削进给滑台的型号是 1的台面宽度是 320曲轴总长相当,最大行程 630满足图 2 4 的工作循环的长度要求。该型号滑台的液压缸直径为 63 最大推力可达 12500N,大于切削阻力。该型号滑台的工进速度范围为 20 600mm/能满足铣削工序的要求。 2)中间底座尺寸的确定 在加工示意图中,已确定了 中间底座上装的是1度 B 320度 L 1300度 H 280据选定的动力部件及其配套部件 (滑座、床身等 )的位置关系,并考虑动力 头的前备量等因素,就可以确定中间底座长度尺寸。本道工序设计的组合机床中间底座长度为1300 在确定中间底座高度尺寸时,应考虑切屑的贮存及排除、电气接线盒的安排以及冷却液 的贮存,其容量应不小于 3 5于加工铸铁件的机床,为了使冷却液 有足够的沉淀时间,容量还应大一些,有时取 15 当装料高度取 1040 ,床身和中间底座之间结合面的高度,无论哪一型号的床身都 是统一的,定为 540以中间底座的高度一般总是大于 540机床的中间底座高 度设计为 560 3) 側 底座尺寸的确定 中间底座的高度是由装料高度和所选动力头及滑台的型号规格有关。根据所选的动力头及滑台的型号规格,本例确定为 664 以上介绍了绘制机床联系尺寸图时应考虑的问题和主要联系尺寸的确定。此 14 外,在联系 尺寸图上还必须明确标明运动部件的终点和原位状态,以及运动过程中的情况。如对于动力头必须标明其退回的最远状态,以便确定机床的最 大轮廓尺寸。对于回转工作台、移动工作台或回转鼓轮机床,需要特别注意动力头退回原位时,刀具、托架等必须处于夹具移动或回转的最大尺寸范围以外。 在机床联系尺寸图上应标明工件、夹具及动力头的中心线之间的关系。特别当工件上加 工部位对于工件中心线不对称时,动力部件对于夹具和中间底座也就不对称,这时应注明动力头中心线相对夹具中心线的偏移距离。联系尺寸图绘制后,在进行机床各部件的具体设计过程中,可能发现某些尺寸定得不合理,甚至不能实现,则可按需要返回来修改联系尺寸图,加以调整。 机床的联系尺寸图主要应针对 各部件之间的联系尺寸进行标注,各部件只画出必要的轮 廓形状即可,尽量减少不必要的线条和尺寸。各部件应严格按同一比例绘制。 至此,组合机床的各部件尺寸已确定,组合机床设计总图见图 2 5。安装时首先将侧底 座和中间底座的螺栓孔与销孔连接好,再布置好方位,然后按照滑台底下的螺栓孔与侧底座上面孔将其连接好,最后安装动力铣削头和钻削头。 15 16 用夹具设计 夹具是组合机床的重要组成部件,是根据机床的工艺结构的具体要求而专门设计的。它 是用于实现对加工零件的准确定位、夹 紧、刀具的导向以及装卸工件时的限位等作用的。 1组合机床专用夹具的特点 组合机床专用夹具和一般夹具所起的作用看起来好像很接近,但其结构和设计要求却有很显 著的区别。组合机床夹具的结构和性能,对组合机床配置方案的选择有很大的影响。以下是组合机床专用夹具的主要特点: (1)一般的机床夹具是作为机床的辅助机构设计的,而组合机床夹具是机床的 主要组成部分,其设计工作是整个组合机床设计的重要内容之一。 (2)组合机床夹具和机床其他部件有着密切的联系,如回转或移动工作台、回转鼓轮、 主轴箱、 刀具和辅具、钻模板和托架以及支承部件等。正确地解决它们之间的关系是保证组合机床工作可靠和使用性能良好的重要条件之一,而且夹具的结构也要按这些部件的具体要求来确定。 (3)由于组合机床常常是多刀、多面和多工序同时加工,会产生很大的切削力和振动, 因此组合机床夹具必须具有很好的刚性和足够的夹紧力,以保证在整个加工过程工件不产生任何位移。同时,也不应使工件产生不容许的变形。 (4)组合机床夹具是保证加工精度的关键部件,其设计、制造和调整都必须有严格的要 求,使其能持久地保持精度。 (5)组合机 床夹具应便于实现定位和夹紧的自动化,并有动作完成的检查信号;保证切 屑从加工空间自动排除;便于观察和检查,以及在不从机床上拆下夹具的情况下,能够更换易损件和维护调整。 此外,不要把组合机床夹具和一般的组合夹具混淆起来。组合夹具是在万能机床上为了 完成某一道工序的加工,用一些标准的和通用的元件组装成的定位夹紧装置。用完后可用这些元件重新组装成新的夹紧装置。而组合机床夹具则是以部分的通用元件加上专用件组成的专用夹具,它不便于改装。 按结构特点,组合机床夹具分为单工位和多工位夹具两大类。单工位夹具是指 工件在一 个工位上完成加工工序的机床夹具。按被加工零件的结构和加工要求,单工位夹具有固定式的、带滚道或浮动滚道的、和小车等形式。 2组合机床夹具设计步骤 (1)认真研究分析所要设计夹具的原始数据和要求 因为在拟订组合机床的工艺和结构 方案时,对夹具的结构型式和主要性能已提出了原则要求。在具体开 17 展夹具设计时,必须认真分析这些要求并研究影响夹具设计的所有因素,也就是被加工零件的结构特点、工艺安排和加工方法、机床特点、刀具及其导向的结构特点和要求等。 (2)拟订夹具结构方案和进行必要的计算 根据机床设计中确定的工件定位基面、夹压 位置、加工方法和刀具导向方式等,制定夹具的总体方案。为此,首先绘制工件的外形,并有必要的投影,其主要投影和工件在机床上的加工位置一致。然后,在工件四周的相应位置上简单表示出夹具的结构。最后进行夹紧力计算和必要的夹具元件的强度计算。为了提高质量和缩短设计制造周期,在拟订夹具结构方案时,应当尽量采用通用的部件和零件。 (3)组合机床夹具的总图和零件 图 设计 在已确定的夹具结构方案基础上,设计生产用的 夹具总图和零件图。 组合机床夹具的结构往往比较复杂,其总图必须有足够的投影 和剖视,尺寸标注齐全合 理,并严格按比例绘制。按照组合机床夹具的主要功能,其结构可以分为三大部分,即定位支承系统、夹紧机构和刀具导向装置。 具定位支承系统 定位支承系统主要由定位支承、辅助支承和一些限位元件组成。定位支承是指在加工过 程中维持被加工零件有一定位置的元件。辅助支承是仅用作增加被加工零件在加工过程中稳定性的一种活动式支承元件。 由于定位支承元件直接与被加工零件接触,因此其尺寸、 结构、精度和布置都直接影响零件的加工精度。为了避免产生废品以及经常修理定位支承元件的麻烦,设计时必须注意以下问 题: (1) 合理布置定位支承元件,力求使其组成较大的定位支承平面。最好使夹紧力的位置 对准定位支承元件。当受工件结构限制不能实现时,也应使定位支承元件尽量接近夹紧力的作用线,并使夹紧力的合力中心处于定位支承平面内。 (2) 提高刚性,减少定位支承系统的变形。 (3) 提高定位支承系统的精度及其元件的耐磨性,以便长期保持夹具的定位精度。 (4) 可靠地排除定位支承部 位的切屑 ,使切屑不堵塞和粘附在定位支承系统上,否则对定位的准确性和工作可靠性有很大影响。因此设计时应尽可能不使切屑落到定位支承系统上。 1. 工件 定位方案 曲轴虽然属于异形轴,但是它的定位与一般轴类零件基本相同 。 即:圆柱面定位。本道 工序是加工 3051 处的两个端面。根据零件的结构特点和加工部位 18 确定其定位方案为:采 用两个 分别在两主轴颈处定位,限制四个自由度;用一个定位销在扇形面处完成轴向定位,限制一个自由度;工件沿轴向转动不影响加工的准确性,此处自由度可不限制。至此,工件的五个自由度全部被限制住了,可保证工件加工的准确性。 2. 定位误差分析 机械加工过程中,产生加工误差的因素很多。在这些因素中,有一项因素与机床夹具有 关。使用夹具时,加工表 面的位置误差与夹具在机床上的位置及工件在夹具中的定位密切相关。为满足工序加工要求,必须使工序中各项加工误差之总和等于或小于该工序所规定的工序误差,即: j+ w g (2式中 j 与机床夹具有关的加工误差; w 与工序中除夹具外其他因素有关的误差; g 工序误差。 可见使用夹具加工工件时,应尽量减小与夹具有关的加工误差,在保证工序加工要求情 况下,留给加工过程中其他误差因素的比例大一 些,以便较易控制加工误差。 本工序的定位误差计算如下 : )=0, )= D/2, DW(c)= D/2 式中 ) 中心孔 加工 的定位 基准不重合 误差; ), DW(c) 左右两主轴颈定位基准 80的 基 准位 移 误差; D 80的尺寸公差 ,所以要控制该处的毛坯的制造误差 。 j ) ) DW(c) 0+ D /2 D /2 D 因为该工序是机加工艺过程的第一道工序,只要铸件的精度满足要求即可。 紧机构 在机械加工 过程中,工件将受到切削力、离心力、惯性力等外 力的作用。为保证在这些外力作用下,工件仍能在夹具中保持由 定位元件所确定的加工位置,而不致发生振动或位 移,一般在夹具结构中都必须设置一定的夹紧装置,将工件可靠地夹紧。 (1)力源装置 力源装置是产生夹紧作用力的装置。通常是指机构夹紧时所用的气动、 液压、 电动等动力装置。 (2)中间递力机构 中 间 递力机构是将力源作用力传递给夹紧元件,然后 由夹紧 元件最终完成对工件的夹紧。 (3)夹紧元件 夹紧元件是夹紧装置的最终执行元件,通过它和 工件受压面 19 的直接接触而完成夹紧动作。 ( 1) 在夹紧过程中,工件应能保持在既定位 置 ,即在夹紧力的作用下, 工件不应离开定 位支承。 ( 2) 夹紧力的大小要适当、 可 靠,既要使工件在加工过程中不产生移动和振动,又不使 工件产生不允许的变形和损伤。 ( 3) 夹紧装置应操作安全、方便、省力。 ( 1) 夹紧元件选择 组合机床夹具常用夹紧元件有 : 螺母、螺钉、螺栓、压块、压板等 。 压板分为平压板、钩形压板、浮动 压板三大类。其中平压板在组合 机床夹具中应用 最广泛,平压板常用形式有固定式压板、移动式压板、旋 转式压板。根据本零件的结构尺寸和本道工序的加工要求,固定式压板不可用,旋转式的可用,所以本次设计的夹具夹紧元件为旋转式压板。 ( 2) 夹紧动力部件的确定 动力部件作为夹紧机构的力源,可分为手动夹紧与自动 夹 紧力源 。 组合机床常用自动夹紧力 源,气动夹紧、液压夹紧与夹紧扳手都属自动夹紧力源。为提高生产自动化程度和生产率,本夹具选用液压夹紧。 液压 夹 紧 是 利 用压 力油作为夹紧动力,通过中 间 传动机构,使 夹具的夹紧元件执行夹紧动作。在组合机床夹具 上 ,采 用 液压夹紧机构较多。 液 压 夹紧机构具有操作简单,动作迅速,易于集中控制、程序控制和实现工序自动化; 工作压力高,液压缸结构尺寸小;便于实现过载自动保护和元件便于标准化等一系列优点。此外,由于油液具有不可压缩性,因此液压夹紧能够维持的刚性比气动夹紧等所能维持的刚性高。 由于液压传动易于实现复杂的自动工作循环,并且可以采用统一的液压系统来控制夹紧 机构,因此在组合机床自动线上广泛采用液压夹紧机构。由于夹具底座的轮廓尺寸已经初定,现选择后法兰式夹紧液压缸。 ( 3) 夹紧力计算 确定 夹紧力时应注意的几个问题 : 1)组合机床通常都是多面多工序同时加工,在一台机床上往往有大量刀具同时工作, 粗加工时切削力都很大,加工振动也很大,尤其在多轴粗镗孔时。 2)由于工件材料硬度不均匀,加工余量不均匀和刀具磨钝等因素的影响,往往使实际 的切削力大大增加。 20 3)组合机床夹具是保证加工精度的主要部 件,因此,要注意工件夹紧后产生的变形对加工精度的影响,尤其在工件刚性差、精度要求高的情况下,更应特别注意。 4)为保证夹紧可靠,应选择机床工作 过程中 最不利的工作状态来确定所需的夹 紧力。 将夹紧力 机构 简化后的力学模型如 图 2 6所示。在设计夹紧装置时可只 考虑切削力 (矩 )对夹紧的影响,并假定 工 艺系统是刚性的,切削过程基本稳定。 Wo*l 0 W0*l* 0/( (2 4) 式中 : 力 源输出的力 实际所需要的夹紧力 (单边 ); 0 夹紧机构效率,可取 为 0 85 o 95; 实际所需要的夹紧力 根据上述切削力的计算 :水 平阻力 F=5259N,因使用的是 90o V 形垫块,按加紧力计算公式 ; 式中: K安全系数 取 M切削扭矩 M=F*d/2=65737d工件直径 取 50mm;f摩擦系数 取 坯表面) ; 代入上式得: 6535N(单面) 选用液压夹紧机构,液压缸为后法兰式单作用液压缸,当油压 P 紧液压缸直径为 90, 液压缸 活塞推 力 5916N。 若 l L/2,实际夹紧力 为: W0*l* 0/( 15926*14325 N ,所以满足要求。 铣床夹具设计要点 (1)为提高铣床夹具在铣床上安装的稳固性,除要求夹具有足够的刚度和强度外,还应 注意使工件的加工面尽可能靠近工作台面,以降低夹具重心。因此夹具的高宽比 H 在 1 1 25 的范围内。 (2)对定位装 置 的设计和布置,应尽量使主要支承面大些;要尽量选取加工过的平面
