汽车传动系统驱动桥的设计【优秀含CAD图+说明书】

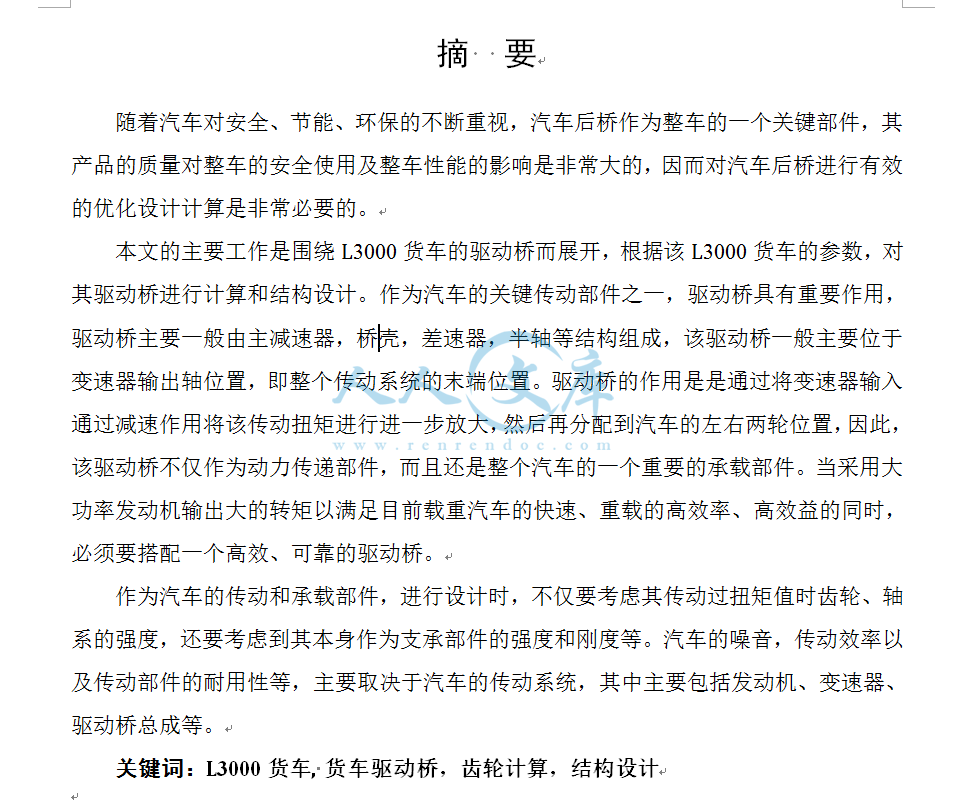

摘  要

随着汽车对安全、节能、环保的不断重视，汽车后桥作为整车的一个关键部件，其产品的质量对整车的安全使用及整车性能的影响是非常大的，因而对汽车后桥进行有效的优化设计计算是非常必要的。

本文的主要工作是围绕L3000货车的驱动桥而展开，根据该L3000货车的参数，对其驱动桥进行计算和结构设计。作为汽车的关键传动部件之一，驱动桥具有重要作用，驱动桥主要一般由主减速器，桥壳，差速器，半轴等结构组成，该驱动桥一般主要位于变速器输出轴位置，即整个传动系统的末端位置。驱动桥的作用是是通过将变速器输入通过减速作用将该传动扭矩进行进一步放大，然后再分配到汽车的左右两轮位置，因此，该驱动桥不仅作为动力传递部件，而且还是整个汽车的一个重要的承载部件。当采用大功率发动机输出大的转矩以满足目前载重汽车的快速、重载的高效率、高效益的同时，必须要搭配一个高效、可靠的驱动桥。

作为汽车的传动和承载部件，进行设计时，不仅要考虑其传动过扭矩值时齿轮、轴系的强度，还要考虑到其本身作为支承部件的强度和刚度等。汽车的噪音，传动效率以及传动部件的耐用性等，主要取决于汽车的传动系统，其中主要包括发动机、变速器、驱动桥总成等。

关键词：L3000货车, 货车驱动桥，齿轮计算，结构设计
