连杆盖工艺及铣剖分面夹具设计【4张图纸】【课设】
收藏
资源目录
压缩包内文档预览：
编号：269990
类型：共享资源
大小：778.84KB
格式：RAR
上传时间：2014-03-14
上传人：上***
认证信息
个人认证
高**（实名认证）
江苏
IP属地：江苏
35
积分
- 关 键 词：
-
连杆盖
工艺及
铣剖分面
夹具设计
- 资源描述：
-
连杆盖工艺及铣剖分面夹具设计
说明书-38页12000字数+工序卡片+工艺卡片+4张CAD图纸

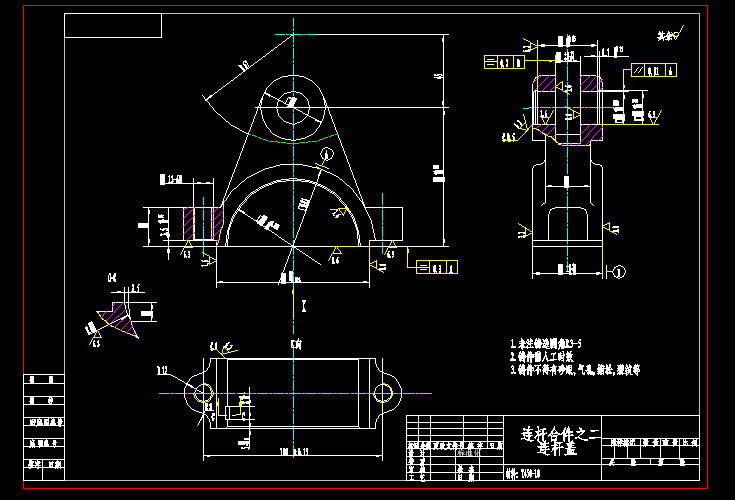

连杆盖.dwg
连杆盖工艺及铣剖分面夹具设计说明书.doc

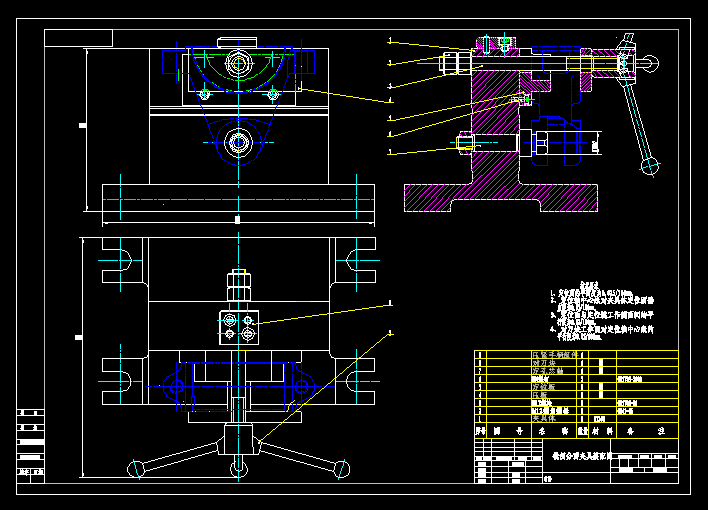

铣剖分面夹具总装图.dwg
夹具体.dwg
机械加工工序卡.doc
机械加工工艺过程卡.doc
毛坯.dwg
目录
前言………………………………………………2
一、课程设计任务书………………………………3
二、零件的工艺分析………………………………3
三、工艺设计………………………………………5
四、铣床专用夹具设计……………………………32
五、设计心得体会…………………………………37
六、参考文献………………………………………39
一、课程设计任务书
1、绘制零件图 1张
2、绘制毛坯图 1张
3、填写零件机械加工工艺规程卡片 1套
（包括：机械加工工艺过程卡片1套，机械加工工序卡片1套）
机床夹具总体方案图 1张
夹具零件图 2张
6、编写零件课程设计说明书 1份
原始资料：零件图样1张；零件生产纲领为10000件/年；每日1班。
二、零件的工艺分析
1、零件的作用和结构特点：
连杆是发动机主要的传动机构之一，它将活塞与曲轴连接起来，把作用于活塞顶部的膨胀气体压力传动给曲轴，使活塞的往复直线运动可逆的转化为曲轴的回转运动，以输出功率。
连杆结构如图所示，它是一种变截面的连杆体，由从大头到小头逐步变小的工字型截面的连杆体及连杆盖、螺栓、螺母等组成。虽然由于发动机的结构不同，连杆的结构也略有差异，但基本上都由活塞销孔端（小头）、曲柄销孔端（大头）及杆身三部分组成。
连杆大头孔套在曲轴的连杆轴颈，与曲轴相连，内装有轴瓦。为了便于安装。大头孔设计成两半。然后用连杆螺栓连接。连杆小头与活塞销相连，小头压入耐磨的铜衬套，孔内设有油槽，小头顶部有油孔。以便使曲轴转动时飞溅的润滑油能流到活塞销的表面上，起润滑作用。为了减少惯性力，连杆杆身部位的金属重量应当减少，并且要有一定的刚度，所以杆身部位是不加工的。在毛坯制造时，杆身的一侧作出定位标记，作为加工及装配基准。
连杆在工作中主要承受一下三种动载荷：
汽缸内的燃烧力（连杆受压）
活塞连杆组的往复运动惯性力（连杆受拉）
连杆高速摆动时产生的横向惯性力（连杆受弯曲应力）
为了保证工作时连杆的一些危险点（螺栓、杆身或大端端盖等）不发生断裂，将其设计成如上图所示结构。该结构不仅重量轻、刚度大，而且有足够的疲劳强度和冲击韧性。
- 内容简介：
-
宁波大红鹰学院机械加工工序卡片产品型号零件图号资料编号产品名称连杆零件名称连杆盖共13页第1页车间工序号工序名称材 料 牌 号1铣工QT450毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸件11设备名称设备型号设备编号同时加工件数1夹具编号夹具名称切削液工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/smm/rmm机动辅助1 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期宁波大红鹰学院机械加工工序卡片产品型号零件图号资料编号产品名称连杆体零件名称连杆盖共13页第2页车间工序号工序名称材 料 牌 号02铣大头两侧面QT450毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数11设备名称设备型号设备编号同时加工件数铣床X62W1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时 (分)准终单件105.3工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/smm/rmm机动辅助1粗铣游标卡尺7503.60.10211.2m1.55m2粗铣游标卡尺7503.60.100.51 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期宁波大红鹰学院机械加工工序卡片产品型号零件图号资料编号产品名称连杆体零件名称连杆盖共13页第3页车间工序号工序名称材 料 牌 号03钻绞小头孔QT450毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数11设备名称设备型号设备编号同时加工件数钻床Z30801夹具编号夹具名称切削液专用夹具开工位器具编号工位器具名称工序工时 (分)准终单件770.4工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/smm/rmm机动辅助1定位夹紧2钻孔专用量具10001.040.121.54m2m绞孔专用量具2000.320.80.12.55m3.22m 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期宁波大红鹰学院机械加工工序卡片产品型号零件图号资料编号产品名称连杆体零件名称连杆盖共13页第4页车间工序号工序名称材 料 牌 号04挖槽QT450毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸件11设备名称设备型号设备编号同时加工件数卧式镗床T6181夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/smm/rmm机动辅助1定位夹紧专业量具12挖两环槽专业量具10002.980.220.230.61 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期宁波大红鹰学院机械加工工序卡片产品型号零件图号资料编号产品名称连杆体零件名称连杆盖共13页第5页车间工序号工序名称材 料 牌 号5粗镗大头孔QT450毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数11设备名称设备型号设备编号同时加工件数卧式镗床T6181夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/smm/rmm机动辅助1粗镗孔,镗削余量单边为2mm专业塞规6001.750.2210.962.612半精镗下面各孔,镗削余量单边为0.5mm专业塞规8003.090.150.510.221.56 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期宁波大红鹰学院机械加工工序卡片产品型号零件图号资料编号产品名称连杆体零件名称连杆合件共13页第6页车间工序号工序名称材 料 牌 号06粗镗QT450毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数11设备名称设备型号设备编号同时加工件数铣床X62W1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/smm/rmm机动辅助1粗铣平面,控制尺寸如图专业量具1000.330.12212.210.412去除锐边毛剌 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期宁波大红鹰学院机械加工工序卡片产品型号零件图号资料编号产品名称连杆体零件名称连杆盖共13页第7页车间工序号工序名称材 料 牌 号07铣断QT450毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数11设备名称设备型号设备编号同时加工件数铣床X62W1夹具编号夹具名称切削液专用夹具开工位器具编号工位器具名称工序工时 (分)准终单件57.05工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/smm/rmm机动辅助1定位夹紧2铣断专业量具7502.470.015211.252.31 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期宁波大红鹰学院机械加工工序卡片产品型号零件图号资料编号产品名称连杆体零件名称连杆盖共13页第8页车间工序号工序名称材 料 牌 号08钻直径12.5孔QT450毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数11设备名称设备型号设备编号同时加工件数钻床Z30801夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/smm/rmm机动辅助1定位夹紧2钻上面孔至12.5专业塞规9000.130.25210.121.77 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期宁波大红鹰学院机械加工工序卡片产品型号零件图号资料编号产品名称连杆体零件名称连杆盖共13页第9页车间工序号工序名称材 料 牌 号09钻孔QT450毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸件11设备名称设备型号设备编号同时加工件数普通立式钻床Z30801夹具编号夹具名称切削液专用夹具开工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/smm/rmm机动辅助1钻孔并用螺纹塞规控制其大小专业夹具、游标卡尺9000.250.2510.121.772攻丝至M12专业夹具、游标卡尺4800.150.1510.051.77 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期宁波大红鹰学院机械加工工序卡片产品型号零件图号资料编号产品名称连杆体零件名称连杆盖共13页第10页车间工序号工序名称材 料 牌 号10磨平面QT450毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸件11设备名称设备型号设备编号同时加工件数磨床M73501夹具编号夹具名称切削液专用夹具开工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/smm/rmm机动辅助1磨削专业量具1000.200.150.110.051.77 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期宁波大红鹰学院机械加工工序卡片产品型号零件图号资料编号产品名称连杆体零件名称连杆盖共13页第11页车间工序号工序名称材 料 牌 号11镗R25坑QT450毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸件11设备名称设备型号设备编号同时加工件数卧式镗床T6181夹具编号夹具名称切削液专用夹具开工位器具编号工位器具名称工序工时 (分)准终单件95.4工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/smm/rmm机动辅助1挖槽专业夹具、塞规6001.750.2210.962.61 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期宁波大红鹰学院机械加工工序卡片产品型号零件图号资料编号产品名称连杆体零件名称连杆盖共13页第12页车间工序号工序名称材 料 牌 号12精镗大小两端孔QT450毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸件11设备名称设备型号设备编号同时加工件数卧式镗床T6181夹具编号夹具名称切削液专用夹具开工位器具编号工位器具名称工序工时 (分)准终单件95.4工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/smm/rmm机动辅助1粗镗各孔,镗削余量单边为2mm专业夹具、塞规6001.750.2210.962.612精镗各孔,镗削余量单边为0.5mm专业夹具、塞规8003.090.150.510.221.56 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期宁波大红鹰学院机械加工工序卡片产品型号零件图号资料编号产品名称连杆体零件名称连杆盖共13页第13页车间工序号工序名称材 料 牌 号13检验入库QT450毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数设备名称设备型号设备编号同时加工件数夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/smm/rmm机动辅助 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期宁波大红鹰学院机械加工工艺过程卡片产品型号零件图号资料编号产品名称零件名称共页第页材 料 牌 号QT450毛 坯 种 类铸造毛坯外形尺寸每毛坯件数每 台 件 数备 注 工 序 号 工 名 序 称工 序 内 容 车 间 工 段设 备工 艺 装 备工 时1锻造铸造准终单件2时效时效3铣铣大头两侧面铣床X62W4钻铰钻铰小头孔钻床Z3080专用5挖槽挖小头内孔槽卧式镗床T618专用6镗粗镗大头孔卧式镗床T618专用7铣铣15槽铣床X62W专用8铣铣断铣床X62W专用9攻丝钻孔,攻丝钻床Z3080专用10钻钻直径12.5孔钻床Z3080专用11磨磨平面镗磨床M7350专用12磨磨平面磨床M7350专用13镗R25坑卧式镗床T618 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期宁波大红鹰学院机械加工工艺过程卡片产品型号零件图号资料编号产品名称零件名称共页第页材 料 牌 号QT600毛 坯 种 类铸造毛坯外形尺寸每毛坯件数每 台 件 数备 注 工 序 号 工 名 序 称工 序 内 容 车 间 工 段设 备工 艺 装 备工 时14镗镗大小头孔卧式镗床T618准终单件15检验检验16入库入库 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期 目录前言2一、课程设计任务书3二、零件的工艺分析3三、工艺设计5四、铣床专用夹具设计32五、设计心得体会37六、参考文献39前言机械制造技术课程设计是在我们学完了大学的全部基础课，以及大部分专业课之后进行的。这是我们在进行课程设计对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们四年大学生活中占有重要的地位，本次课程设计旨在培养学生设计机械加工工艺规程的工程实践能力，通过这次设计锻炼了我们综合运用过去所学全部课程进行机械制造工艺及结构设计的基本能力，为学生搞好毕业设计，走上工作岗位打下坚实的基础。本课程设计的目的在于：(1)培养学生运用机械制造工程学及相关课程(工程材料与热处理、机械设计、公差与技术测量等)的知识，结合生产实习中学到的实践知识，独立地分析和解决零件机械加工工艺问题，初步具备设计一个中等复杂程度零件的工艺规程的能力。(2) 能根据被加工零件的技术要求，运用机床夹具设计的基本原理和方法，学会拟订机床夹具设计方案，完成夹具结构设计，提高结构设计能力。 (3)培养学生熟悉并运用有关手册、规范、图表等技术资料的能力。(4)进一步培养学生识图、制图、运算和编写技术文件等基本技能。 此次课程设计对给定的零件图分析并进行工艺规程设计，其中考察了定位基准的选择，零件便面加工方法的选择，加工工艺路线的拟定及工序加工余量，工序尺寸，公差等相关知识，历时三个星期的设计加深了对所学知识的理解，有助于今后能够熟练地运用于工作中。设计过程中遇到一些疑问经过老师的悉心指导都得以解决，在此对老师表示衷心的感谢。适应性训练，从中锻炼自己分析问题，解决问题的能力，为今后工作打下一个良好的基础。 由于能力有限，设计尚有许多不足之处，恳请老师给与指教。一、课程设计任务书1、绘制零件图 1张2、绘制毛坯图 1张3、填写零件机械加工工艺规程卡片 1套（包括：机械加工工艺过程卡片1套，机械加工工序卡片1套）4、 机床夹具总体方案图 1张5、 夹具零件图 2张6、编写零件课程设计说明书 1份原始资料：零件图样1张；零件生产纲领为10000件/年；每日1班。二、零件的工艺分析1、零件的作用和结构特点：连杆是发动机主要的传动机构之一，它将活塞与曲轴连接起来，把作用于活塞顶部的膨胀气体压力传动给曲轴，使活塞的往复直线运动可逆的转化为曲轴的回转运动，以输出功率。连杆结构如图所示，它是一种变截面的连杆体，由从大头到小头逐步变小的工字型截面的连杆体及连杆盖、螺栓、螺母等组成。虽然由于发动机的结构不同，连杆的结构也略有差异，但基本上都由活塞销孔端（小头）、曲柄销孔端（大头）及杆身三部分组成。 连杆大头孔套在曲轴的连杆轴颈，与曲轴相连，内装有轴瓦。为了便于安装。大头孔设计成两半。然后用连杆螺栓连接。连杆小头与活塞销相连，小头压入耐磨的铜衬套，孔内设有油槽，小头顶部有油孔。以便使曲轴转动时飞溅的润滑油能流到活塞销的表面上，起润滑作用。为了减少惯性力，连杆杆身部位的金属重量应当减少，并且要有一定的刚度，所以杆身部位是不加工的。在毛坯制造时，杆身的一侧作出定位标记，作为加工及装配基准。连杆在工作中主要承受一下三种动载荷：1. 汽缸内的燃烧力（连杆受压）2. 活塞连杆组的往复运动惯性力（连杆受拉）3. 连杆高速摆动时产生的横向惯性力（连杆受弯曲应力）为了保证工作时连杆的一些危险点（螺栓、杆身或大端端盖等）不发生断裂，将其设计成如上图所示结构。该结构不仅重量轻、刚度大，而且有足够的疲劳强度和冲击韧性。2、零件的加工表面和技术要求分析：4. 连杆的主要加工表面有：大小端孔、上下端面、大端盖体结合面、配合面以及连杆螺栓孔等。5. 大小端孔的精度：为了保证连杆大、小头孔运动副之间有良好的配合，减少冲击的不良影响和便于传热，大端孔和小端孔尺寸和粗糙度要精确。本零件大头孔的尺寸公差等级为IT6，表面粗糙度Ra值为1.6m，小头孔的尺寸公差等级为IT6，表面粗糙度Ra为1.6m。大端孔和小端孔圆柱度的公差均有较高要求。6. 大小端孔中心线在两个相互垂直方向的平行度：两孔轴心线在连杆轴线方向的平行度误差会使活塞在汽缸中倾斜，增加活塞与汽缸的摩擦力，从而造成汽缸壁磨损加剧。7. 大小端孔的中心距：大小端孔的中心距影响汽缸的压缩比，所以对其要求较高。8. 大端孔两端面对大端孔轴线的垂直度：此参数影响轴瓦的安装和磨损。9. 对连杆重量的要求：为了保证发动机运转平稳，连杆大、小头重量和整台发动机上的一组连杆的重量按图纸的规定严格要求。10. 此零件形状结构较为简单，零件各表面的加工并不困难，但是基准孔mm以及小头孔要求表面粗糙度Ra= 1.6m偏高。基本思路为先加工小头孔再以其为基准来加工大头孔。该连杆大头孔对A基准的对称度公差为0.3mm。小头孔对B基准的对称度公差为0.2mm。小头孔对A基准的平行度公差为0.01mm。三、工艺设计1、生产纲领、确定生产类型11. 此零件为连杆盖，由设计任务书要求，此零件要求可知该零件的生产纲领为10000件/年，结合生产实际，备用率a%和废品率b%分别取3%和0.5%，带入公式得N=10000台/年*1件/台*（1+3%）*（1+0.5%）=10351.5件/年所以连杆盖的生产类型为成批的大批生产类型。2、毛坯的选择与毛坯图说明在各类机械中，连杆盖为传动件，由于其在工作时处于运动中，经常受冲击和高压载荷，要求具有一定的强度和韧性。该零件的材料选择QT450-10，零件的轮廓尺寸不大，形状不是很复杂，为成批量生产模型，从减少加工难度来说，经查机制工艺手册，毛坯采用铸造成型。因为零件形状并不复杂，但为减少加工时的切削用量和提高生产效率，节约毛坯材料，毛坯形状可以与零件形状接近。 确定机械加工余量，及毛坯尺寸。1）确定机械加工余量铸件质量：零件表面无明显的裂纹等缺陷。加工精度：零件各表面为一般加工精度。机械加工余量。根据铸件质量、形状，以及各个加工部位的要求毛坯尺寸和余量如下，加工表面基本尺寸mm毛坯尺寸mm单边总加工余量mm大头孔直径81753零件厚度43482.5大头孔两端深度3.56.53铸造圆角R3-R52）确定机械加工余量，及毛坯尺寸。见毛坯图。3、工艺路线的确定1）粗基准的选择连杆大小端孔圆柱面及两端面应与杆身纵向中心线对称；连杆大小端孔及两端面应有足够而且尽量均匀的加工余量；连杆大小端外形分别与大小端孔中心线对称；保证作为精基准的端面有较好的表面质量。为此，第一道工序为粗铣两平面，为保证两平面有均匀的加工余量，采用互为基准。先选取有标识一侧的平面为粗基准来加工另一平面，然后以加工过的平面为基准加工没有标识一侧的平面，并在以后的大部分工序中以此平面作为精基准I来定位，这样作为精基准的平面有较好的表面质量。精基准的选择由于大、小端平面面积大、精度高、定位准确、夹紧可靠，所以大部分工序选用其一个指定的平面即精基准I（消除三个自由度）、小头孔（消除两个自由度），以及大头孔内圆柱面作为精基准。这不仅是基准统一而且减小了定位误差。3）各表面加工方法的确定该零件的加工面有内孔、端面、小孔及槽等，材料为QT450-10。参考有关资料，其加工方法的选择如下 （1）毛坯的两端面应该互为基准加工，表面粗糙度为Ra3.2，需粗铣-精铣（机械制造基础 表6-8）。 （2）大头孔mm：内表面粗糙度为Ra1.6，需进行粗镗-半精镗-精镗（机械制造基础 表6-7）。 （3）小头孔：内表面粗糙度为Ra1.6，需进行钻-扩-粗铰-精铰（机械制造基础 表6-7）。大头孔内沟槽：表面粗糙度为Ra6.3，一次成型铣即可。下底面Ra1.6故需粗铣-精铣（机械制造基础 表6-8）；（6）两台阶面；底面为Ra6.3，侧面为Ra1.6，故采用粗铣台阶面后，对则面进行精铣并保证距离尺寸94 0 -0.023mm，以及对称度0.3mm A（机械制造基础 表6-8）。（7）两个螺纹孔的加工：钻-攻丝（机械制造基础 表6-7）。（8）小头孔的大沟槽采用R67mm的成型铣刀去加工。由于表面Ra1.6，故需粗铣-精铣（机械制造基础 表6-8）；（9）大头孔内表面的沟槽采用R25的成型铣刀。（10）小头孔里面的够槽用精细的镗刀加工。4）工序的顺序安排根据连杆类零件的特点，连杆平面和连杆孔将多次作为定位以及装夹基准，因此必须先进行加工。根据基面先行，先粗后精的原则，以连杆的一个平面作为粗基准加工另一平面，从而获得精基准，再加工定位平面。根据先面后孔的原则，面加工完成以后依次进行钻扩小头孔、粗镗大头孔的操作。经过上述操作后，工件已获得一面两孔的精基准，这样为之后的加工提供了装夹定位的方便。 5）工序集中与分散根据工序集中的原则，粗铣下台阶面工序，铣台阶面和配合面工序，钻螺纹孔工序以及精铣结合面工序的装夹方式和机床类似，故集中处理；精镗大头孔工序和铣轴瓦槽工序的装夹方式相同，故集中处理；精镗小头孔工序及粗镗卡簧槽工序的装夹方式与机床相同，故集中处理。根据先面后孔，先主后次的原则，以上工序按以上所述的先后顺序排列，根据先粗后精的原则，精加工工序主要被安排在后面加工。6）加工设备与工艺装备的选择 机床的选择工作的对加工质量，生产率和经济性有很大的影响，为使所选的机床能满足工序的要求，必须综合考虑机床的工作精度、加工精度、功率、机床工作区的尺寸等因素。根据以上的图示的分析，现有的生产设备及零件自身的尺寸、形状、位置精度的要求，各工序机床选择如下所示：a.工序60 为粗铣精铣平面要求不高普通铣床就可以。选用立式铣床XA5032型铣床。b.工序80由于孔径较小，选用Z525即可达到加工要求；c.工序90 铣平面尺寸不大，考虑到尽量减少机床种类原则且立式铣床XA5032型铣床能达到加工要求故选立式铣床XA5032型铣床；d.工序90粗镗大头孔，用T68即能达到加工要求，且较常见故T68镗床即可e.工序110钻孔攻丝用Z525。f.工序120 铣凹槽用立式铣床XA5032型铣床g.工序130 镗床T68。h.工序140 铰孔可用Z525。 工序工序名称机床设备切削刀具量具10铸造毛坯20无损探伤30去毛刺40时效处理50铣两端面XA5032YT5硬质合金铣刀量规60粗加工小头孔Z525高速钢钻头、高速钢标准扩孔钻塞规70粗镗大头孔T68YT14焊接刀具量规80铣下底面及左右台阶XA5032YG6硬质合金铣刀量规90加工左右两螺纹孔Z52510.2钻头倒角钻头M12丝锥塞规100粗精铣小头孔凹槽及瓦盖槽XA5032直齿三面刃成型铣刀量规110半精镗，精镗大头内孔 镗小头孔凹槽T68YT14焊接刀具、单刃镗刀量规120精加工小头孔及大头孔倒角Z525高速钢铰刀、倒角钻头塞规130钳工去毛刺140检查150组装入库7）不同方案的分析比较零件的工艺路线的制定要考虑的因素很多，为了制定出更好的工艺路线需要先拟制出多种工艺路线，将这几种路线进行比较，从中找出较好的一种，结合该零件的各因素现拟制以下两种工艺方案进行比较：方案一： 工序10：铸造毛坯。 工序20：无损探伤，查是否有夹渣，气孔，疏松等缺陷。 工序30：清理毛刺、飞边，涂漆。 工序40：人工时效处理。 工序50：精铣连杆大小头两平面，互为基准（加工经两次翻转）至尺寸mm，选择其中一面为基准I。 工序60：为基准I及小头孔外圆定位，钻小头孔至mm扩至mm倒角，以小头孔为精基准II； 工序70：以基准I、II大头孔内圆定位，粗镗大头孔到mm，以大头孔为精基准III。并定其轴线为基准A。 工序80：以I、II、III为基准定位粗铣下底面至mm，精铣至mm，粗铣左右凹台至mm，精铣 工序90：以I、II、III为基准加工左右螺纹孔，钻孔至10.2，倒角C1，攻丝； 工序100：以I、II、III为基准粗铣小头孔凹槽至13mm，精铣至mm,铣瓦盖槽R25； 工序110：以I、II、III为基准定位半精镗大头孔至80.8mm，精镗至mm镗小头孔两凹槽； 工序120：以I、II、III为基准粗铰小头孔至，精铰至,大头孔倒角; 工序130：钳工去毛刺; 工序140：检查各个部分的尺寸和精度; 工序150：组装入库。方案二： 工序1：粗铣有标识平面至46.5工序2：粗铣无标识平面至45工序3：粗钻小头孔至18工序4：拉结合面至86及大头孔至80工序5：粗铣下台阶面至25工序6：铣台阶面和配合面至25，4.5，94工序7：钻孔-攻丝-倒角工序8：精铣结合面到尺寸工序9：精铣有标识面到尺寸工序10：铣槽到尺寸工序11：精镗大头孔到尺寸工序12：粗铣轴瓦槽工序13：镗小头孔到尺寸工序14：粗镗卡簧槽到尺寸对比以上两种方案，得出以下几种结论：一、方案一将粗加工和精加工分开，先粗后精，这样有利于保护重要表面。方案二几乎忽视基面先行、先主后次的原则，加工过的重要表面无法得到有效保护，重要表面的预期精度将无法保证。二、方案一很好的将先粗后精、先主后次原则同工序集中原则结合。三、方案一相比于方案二，能够大大的减少工人的工作量，更加人性化，生产效率更高。四、并且所要求的生产纲领并不大，所以无需用到拉床，可有效的降低成本，且能减少机床种类。4、加工余量、切削用量的确定1）确定加工余量（1）小头孔查机械制造基础 表6-8可知需要钻-扩-粗铰-精铰查机械制造课程设计指导表3.225 精铰得到、表面粗糙度Ra1.6、经济精度IT7 加工余量为0.06mm；查机械制造课程设计指导表3.225 粗铰得到、表面粗糙度Ra2.0、经济精度IT8 、加工余量为0.14mm，查机械制造课程设计指导表3.2-27得上下偏差分别为 +0.033,0；查机械制造课程设计指导表3.225 扩孔得到mm、表面粗糙度Rz30、经济精度IT10、加工余量为1.8mm，查机械制造课程设计指导表3.2-27得上下偏差分别为 +0.084,0；查机械制造课程设计指导表3.225 扩孔得到mm、表面粗糙度Rz50、经济精度IT13、加工余量为18mm，查机械制造课程设计指导表3.2-27得上下偏差分别为 +0.33,0； 故小头孔加工余量如下表：工序名称工序间余量工序间工序间尺寸经济精度表面精度精铰0.06IT71.6粗铰0.14IT82扩1.8IT10Rz30钻18IT13RZ50（2） mm大头孔 查机械制造基础 表6-7可知需要粗镗-半精镗-精镗查机械制造课程设计指导表3.225 精镗得到mm、表面粗糙度Ra1.6、经济精度IT7 加工余量为0.2mm；查机械制造课程设计指导表3.225 半精镗得到80.8mm、表面粗糙度Ra2.0、经济精度IT8 、加工余量为1mm，查机械制造课程设计指导表3.2-27得上下偏差分别为 +0.087,0；查机械制造课程设计指导表3.225 粗镗得到mm、表面粗糙度Rz30、经济精度IT11 、加工余量为1mm，查表3.2-27得上下偏差分别为 +0.22,0；故大头孔加工余量如下表：工序名称工序间余量工序间工序间尺寸经济精度表面精度精镗0.2IT71.6半精镗1IT8280.8粗镗3.8IT11Rz30铸造CT9（3） mm两端面 查机械制造基础 表6-8可知需要需粗铣-精铣查表3.225 精铣得到mm、表面粗糙度Ra3.2、经济精度IT11 加工余量为1mm；查表3.225 精铣得到mm、表面粗糙度Ra3.2、经济精度IT11 加工余量为1mm；查表3.225 粗铣得到mm、表面粗糙度Rz50、经济精度IT12 加工余量为1.5mm；查表3.225 粗铣得到mm、表面粗糙度Rz50、经济精度IT12 加工余量为1.5mm；故两端面加工余量如下表：工序名称工序间余量工序间工序间尺寸经济精度表面精度精铣1IT113.21IT113.2粗铣4IT12RZ504IT12RZ50铸造CT9（4） mm下底面查机械制造基础 表6-8可知需要需粗铣-精铣查表3.225 精铣得到mm、表面粗糙度Ra1.6、经济精度IT9 加工余量为1mm；查表3.225 粗铣得到mm、表面粗糙度Rz50、经济精度IT12 加工余量为12mm；故下底面加工余量如下表：工序名称工序间余量工序间工序间尺寸经济精度表面精度精铣1IT91.6粗铣2IT12RZ50铸造CT9（5） 台阶面查机械制造基础 表6-8可知需要需粗铣-精铣查表3.225 精铣得到mm、表面粗糙度Ra1.6、Ra6.3um，经济精度IT7、IT10 加工余量为1mm、1mm；查表3.225 粗铣得到mm、表面粗糙度Rz50、Rz50um，经济精度IT12、IT12 加工余量为2.5mm；故台阶面加工余量如下表：工序名称工序间余量工序间工序间尺寸经济精度表面精度精铣1、1IT7、IT101.6、1.6粗铣、2.5IT12、IT12RZ50、Rz50um2） 确定切削用量（1）铣两端面已知加工材料：QT450-10，2 选择切削用量： 机床选择：半精铣：1 刀具不变2切削用量：1.（2） 小头孔加工 已知：加工材料QT450-10，硬度为190HBS，铸件，无外皮； 工艺要求孔径d=18mm，孔深l=45mm通孔，精度为H7， 机床Z525型立式机床。求（1）刀具；（2）切削用量；（3）基本工时（钻）选择钻头由表2.3,可选高速钢钻头，d0=18mm由表2.1,可选取双锥修磨横刀,=300,2=180,21=700,b=3.5mm，a0=120，=550，b=2mm，l=4mm选择切削用量（所有数据未注明的均查自简明切削用量手册）决定进给量按加工要求决定进给量由表2.7，当加工要求为H13精度铸铁强度b=800mpa，d0=18mm时，f=0.700.86mm/r由于l/d=2.393，故f=0.70 0.86mm/r按钻头强度决定进给量由表2-8 d0=18mm，HBS=190HBS时 f=1.6mm/r按机床进给机构强度决定进给量由表2.9当HBS270，d0=18mm，机床进给机构允许的轴向力为8330N（Z525钻床允许的轴向力为8330N 见表2.35）时进给量f=1.45mm/r以上三个进给量比较可以看出受限制的进给量是工艺要求，其值为f=0.700.86mm/r由表2.35可取f=0.81mm/r由表2.35可得2525机床进给机构强度允许的最大轴向力Fmax=8830N，由表2.19可查出钻孔时轴向力当f=0.81mm时，轴向力8630NFmax,故f=0.81mm/r可用决定钻头磨钝标准及寿命由表2.12 当d0=18mm时,钻头后刀面最大磨损量取0.65mm,寿命T=60min决定切削速度由表2.15 HBS=190 f=0.81mm/r d=18mm时切削速度vt=15.12m/min由表2.31切削修正系数kTV=kMV=kXV=1.0,v=vtkV=15.12m/min,n=267.4r/min由表2.35 Z525钻床说明书可选择nC=272r/min,即vC=17m/min检验机床扭矩及功率由表2.21当f1.0mm/r, d019mm时Mt=73.57N,修正系数KMM=1.2,故MC=KMM*Mt=88.5NM 根据Z525钻床参数,当n=272r/min时,Mm=144.2NMC由表2.23当HBS=190, d0=18mm,f=0.81mm/r, vC=17m/min时PC =1.7kw由表2.35Z525钻床参数可知PE=2.26kwPC由于McMm，PcP,故切削用量可用，即f=0.81mm/r，n=272r/min，vC=17m/min计算基本工时t=L/nf，式中L=l+y+k，l=43mm由表2.29查出y+k=8.8mm故t=0.235min（扩）选择扩孔钻选择高速钢标准扩孔钻由表2.5可查，0=8o10o，,kr=30o60o，kr=30o，=10o，t=0，b=0.82mm选择切削用量进给量f由表2.10 HB200 取f=0.91.1mm/r 取修正系数0.7故f=0.630.71mm/r。由表2.35取f=0.62mm/r决定钻头磨钝标准及寿命由表2.12当d0=19.8mm时钻头后刀面最大磨损量0.60.9,寿命T=30min决定切削速度由表2.15 HBS=190,f=0.7mm/r, d0=19.8mm时，=12.67m/min 查表2.31 kTV=1.0,kMV=1.0,kWV=1.0,kxv=0.84,kapv=1.0所以Vc=vtkt=10.64m/min,n=171.05r/min由Z525型钻床参数可得nc=195r/min，但因为所选转速较计算转速高，会使刀具寿命下降，故可以将进给量降低一级取f=0.48mm/r，也可降低一级转速取nc=140r/min方案一: f=0.48mm/r,nc=195m/min,ncf=93.6m/min方案二: f=0.62mm/r,nc=140m/min,ncf=86.8m/min因方案一ncf较大，基本工时较少，故选择方案一，即f=0.48mm/r,nc=195m/min，Vc=12.13m/min；检验机床扭矩及功率由表2.21 f0.51mm/r，d021，MT=51.99NM,HBS=190.kmm=1.2，故Mc=kmmMT=62.39144.2（机床扭矩）；由表2.23 HBS=190，d0=19.8mm时f=0.48mm/r，vc=12.13 mm/r时Pc1KWPE=2.26KW故f=0.48 mm/r，n=nc=195 r/min，vc=12.13m/min。3计算基本工时tm=L/nf,式中L=l+y+k，l=43mm由表2.29查出y+k=7.96mm故tm=0.54min。（粗铰）选择铰刀查表2-6 粗绞r0=80,0=180,kr=50,0=7080 精绞r0=80,0=180,kr=50,0=7080选择切削用量决定进给量由表2.11粗绞f=0.81mm 磨钝标准及寿命由表2.12 d020时,磨钝限度0.40.6mm,寿命T=60min切削速度由表2.24粗绞Vc=6m/min n粗绞n=95.78 查2525型钻床说明书取粗绞n=97 得粗绞Vc=6.08m/min n计算基本工时tm=L/nf 式中L=l+y+k,l=43mm由表2.29查出y+k=8mm粗绞tm=0.65min （精铰）1. 选择铰刀查表2-6 精绞r0=80,0=180,kr=50,0=70802. 选择切削用量决定进给量由表2.11 精绞f=0.62mm磨钝标准及寿命由表2.12 d020时,磨钝限度0.40.6mm,寿命T=60min切削速度由表2.24 精绞Vc=8m/min 精绞n=127.32查2525型钻床说明书取 精绞n=140得 精绞Vc=8.80m/min3. 计算基本工时tm=L/nf 式中L=l+y+k,l=43mm由表2.29查出y+k=8mm 精绞tm=0.58min（3） 、下底面加工 已知：加工材料QT450-10，硬度为190HBS，铸件，无外皮； 工艺要求宽度为=43mm，长度l=134mm的平面，精度为H9， 机床XA5032型立式铣床。求（1）刀具；（2）切削用量；（3）基本工时（粗铣）选择刀具由表1.2,可选YG6硬质合金刀片由表3.1,由于ap=2mm,ae=26.5mm,则d0=80mm由表3.16,选择齿数z=10由表3.2选择刀具形状kr=5o0=10o0=12o kr=60o s=-10o选择切削用量决定切削深度ap由于切削深度不大故ap=h=2mm决定每齿进给f 采用对称端铣由表3.5,当机床功率为7.5kw时,fz=0.140.24mm/z取fz=0.14mm/z决定铣刀磨钝标准及寿命由表3.8 当d0=80mm时,钻头后刀面最大磨损量取2.0mm,寿命T=180min决定切削速度和每分钟进给量由表3.16 当d0=80mm z=10 ap=2mm fz=0.14mm/z时vt=97mm/min nt=387r/min vft=433mm/min各修正系数kMv=kMn=kMf=1.0, ksn=ksv=ksvf=0.80.85 取0.8则vc=vtkv=77.6mm/min nc=ntkn=346.4r/min vf=vftkft=309.6mm/min由表3.30可得nC=375r/min,即vfc=375mm/min则vc=d0n/1000=102mm/min,fzc=vfc/ncz=0.1mm/z检验机床扭矩及功率根据表3.24 b=190HBS ae50 ap2mm d0=80mm z=10 vf=375mm/min,近似有Pcc=1.9kw由表3.30 允许PcM=5.63kwPcc 则切削用量可行即vc=102mm/min,fzc=0.1mm/z计算基本工时t=L/vf，式中L=l+y+，l=43mm由表查出y+k=8mm故t=0.139min（精铣）选择刀具由表1.2,可选YG6硬质合金刀片由表3.1,由于ap=1mm,ae=26.5mm,则d0=80mm由表3.16,选择齿数z=10由表3.2选择刀具形状kr=5o0=10o0=16o kr=60o s=-10o选择切削用量决定切削深度ap由于切削深度不大故ap=h=1mm决定每齿进给f 采用对称端铣由表3.5,当机床功率为7.5kw时,fz=0.40.6mm/r取fz=0.6mm/r决定铣刀磨钝标准及寿命由表3.8 当d0=80mm时,钻头后刀面最大磨损量取0.300.50mm,寿命T=180min决定切削速度和每分钟进给量由表3.16 当d0=80mm z=10 ap=2mm fz=0.6mm/r时vc=124mm/min n=494r/min vf=395mm/min各修正系数kMv=kMn=kMf=1.0, ksn=ksv=ksvf=1.0则vc=124mm/min n=494r/min vf=395mm/min由表3.30可得nC=600r/min,即vft=475mm/min则vc=d0n/1000=150.72mm/min,fzc=vfc/ncz=0.08mm/z检验机床扭矩及功率根据表3.24 b=190HBS ae50 ap1mm d0=80mm z=10 vf=475mm/min,由表3.30 主轴允许功率PcM=5.63kwPCC 则切削用量可行即vc=150.72mm/min,fzc=0.08mm/z计算基本工时t=L/vft，式中L=l+y+，l=43mm由表查出y+k=8mm故t=0.109min（4） 台阶面加工 已知：加工材料QT450-10，硬度为190HBS，铸件，无外皮； 工艺要求宽度为=43mm，长度l=134mm的平面，精度为H7， 机床XA5032型立式铣床。求（1）刀具；（2）切削用量；（3）基本工时（粗铣）选择刀具由表1.2,可选YG6硬质合金刀片由表3.1,由于ap=2.5mm,ae=24.5mm,则d0=80mm由表3.16,选择齿数z=10由表3.2选择刀具形状kr=5o0=10o0=12o kr=60o s=-10o选择切削用量决定切削深度ap由于切削深度不大故ap=h=2.5mm决定每齿进给f 采用对称端铣由表3.5,当机床功率为7.5kw时,fz=0.140.24mm/z取fz=0.14mm/z决定铣刀磨钝标准及寿命由表3.8 当d0=80mm时,钻头后刀面最大磨损量取2.0mm,寿命T=180min决定切削速度和每分钟进给量由表3.16 当d0=80mm z=10 ap=2mm fz=0.14mm/z时vt=97mm/min nt=387r/min vft=433mm/min各修正系数kMv=kMn=kMf=1.0, ksn=ksv=ksvf=0.80.85 取0.8则vc=vtkv=77.6mm/min nc=ntkn=346.4r/min vf=vftkft=309.6mm/min由表3.30可得nC=375r/min,即vfc=375mm/min则vc=d0n/1000=102mm/min,fzc=vfc/ncz=0.1mm/z检验机床扭矩及功率根据表3.24 b=190HBS ae50 ap2mm d0=80mm z=10 vf=375mm/min,近似有Pcc=1.9kw由表3.30 允许PcM=5.63kwPcc 则切削用量可行即vc=102mm/min,fzc=0.1mm/z计算基本工时t=L/vf，式中L=l+y+，l=43mm由表查出y+k=8mm故t=0.139min（精铣）选择刀具由表1.2,可选YG6硬质合金刀片由表3.1,由于ap=1mm,ae=24.5mm,则d0=80mm由表3.16,选择齿数z=10由表3.2选择刀具形状kr=5o0=10o0=16o kr=60o s=-10o选择切削用量决定切削深度ap由于切削深度不大故ap=h=1mm决定每齿进给f 采用对称端铣由表3.5,当机床功率为7.5kw时,fz=0.40.6mm/r取fz=0.6mm/r决定铣刀磨钝标准及寿命由表3.8 当d0=80mm时,钻头后刀面最大磨损量取0.300.50mm,寿命T=180min决定切削速度和每分钟进给量由表3.16 当d0=80mm z=10 ap=2mm fz=0.6mm/r时vc=124mm/min n=494r/min vf=395mm/min各修正系数kMv=kMn=kMf=1.0, ksn=ksv=ksvf=1.0则vc=124mm/min n=494r/min vf=395mm/min由表3.30可得nC=600r/min,即vft=475mm/min则vc=d0n/1000=150.72mm/min,fzc=vfc/ncz=0.08mm/z检验机床扭矩及功率根据表3.24 b=190HBS ae50 ap1mm d0=80mm z=10 vf=475mm/min,由表3.30 主轴允许功率PcM=5.63kwPCC 则切削用量可行即vc=150.72mm/min,fzc=0.08mm/z计算基本工时t=L/vft，式中L=l+y+，l=43mm由表查出y+k=8mm故t=0.109min（4）、螺纹孔加工由机械加工工艺手册表3.2-20，查的D=120，P=1.75.时，内螺纹小径麻花.钻钻头直径为10.20mm.。1.选择钻头选择高速钢麻花钻头，其直径=10.20mm钻头几何形状为（表2.1及表2.2）：标准：2.(1)选择切削用量：根据表2.7，当加工要求为H6精度，铸铁强度HBS=190200Mpa, =10.20mm时，f=0.520.64mm/r因为钻孔后还要丝锥攻螺纹，乘系数0.50，f=(0.520,64)*0.5=0.260.32mm/r(2)按钻头强度决定进给：根据表2.8，当HBS=190Mpa, =10.20mm,f=1.22mm/r.(3)按机床进给机构强度决定进给量：根据表2.9，当HBS200, =10.20mm.标准钻头f=0.75mm/r.从以上三个量可以看出，f=0.260.32mm/r，根据Z525说明书，选择f=0.28mm/r.由于加工通孔，为了避免孔即将钻通时，钻头钻断，故在孔即将钻穿时采用手动进给校验机床：f=0.28mm/r, =10.20mm时，轴向力F=1760N，根据Z525钻床说明书，机床进给机构强度允许的最大轴向力。（2）决定钻头磨损及寿命，由表2.12，当=10.20mm，钻头最大后刀面磨损量为0.60mm,寿命T=35min.(3)决切削速度。由表2.15,f=0.28mm/r, =10.20mm,标准钻头。由表2.31根据Z525钻床说明书，可考虑：根据表2.20.当HBS=190Mpa时，f0.22mm/r（6）、大头孔加工粗镗：刀具的选择：有机械制造技术基础图2-44知高速钢寿命低不宜用于大规模生产故选择硬纸合金刀具由铸件材料为QT450-10知其抗拉强度为450Mpa,屈服强度310Mpa，硬度为190HBW。刀具的硬度强度均要高于被加工材料查机械加工工业手册表1.5-7取YT14，其硬度为90.5HRA，抗压强度4200Mpa，因此够用，刀具装夹形式焊接。由切削用量简明手册表1-9取刀具寿命为60MIN。机床选择：由金属加工工艺及工装设计表4-72取刀具类型为刀头，并查得粗镗时V=0.30.66m/s取为=0.5m/s.f=0.31.0mm/r取为f=0.8mm/r,由机械加工使用手册选择机床型号为T68，其主轴轴线与工作台距离30-800mm而孔径D=81mm,因此够用。粗镗时在直径方向=3.8mm,由机械制造技术基础表2-2计算刀具受力。则C=903, =1.0,Y=0.75, =0, 取普遍值1.由=0.5m/s，=3.8mm，f=0.8mm/r（半精镗）由于选的是硬质合金刀具，耐热耐磨性较好，而被加工材料与空气接触面大，故不需要冷却液冷却。精镗：工序间余量四、铣床专用夹具设计4.1精铣连杆两端面的夹具设计连杆端面是整个连杆加工过程的主要定位基准,应首先加工出来。由零件图可知,连杆大小头端面厚度的基本尺寸是相同的,但其精度要求不同。若在铣大小头端面时,也按不同的要求加工,会增加夹具制造与机床调整的复杂性。故在加工中使大小头端面处在同一平面上,简化了后续工序的夹具结构,减少了机床的调整工作。41.1铣床夹具定位方案的确定 根据六点定位原理,对本道工序的加工定位采用完全定位。其中,选用连杆的大小头孔端面作为主要定位基准,使零件的支承面积大,定位稳定,装夹方便。同时也符合精基准选择时应注意的基准重合原则。这个面定位共消除了3个自由度。再次,选用连杆大、小头孔上下顶面作为第二定位基准,压紧定位不仅便于在加工过程中实现基准统一,而且装夹方便,端面与大头孔中心线的垂直度要求也能很好的保证,两端面的距离要求在加工中实现基准重合,从而减少加工误差。另外,采用互为基准反复加工的办法,对连杆的两个端面进行加工。在定位元件的选择上,为满足六个自由度完全定位要求,分别对三个定位元件进行设计：（1）首先在第一定位面,考虑到夹具加工性及夹具在使用过程中出现的磨损,故采用三个支撑钉进行定位。支承钉安装在夹具底板上,然后再加工支承板面，保证与机床的平行度要求。支撑板不但可以很容易地保证支承面对夹具底板面的平行度,而且这样磨损后还可以替换降低夹具的制造费用，且更换维修方便。（2）其次在第二定位面,为消除两个自由度,故采用固定V形块。（3）最后在大头孔可做一个活动快压紧并限制最后一个转动自由度，具体请见夹具图。4.1.2 铣床夹具的夹紧机构的确定夹紧装置是夹具的重要组成部分。因此在夹具设计过程中,必须保证定位时获得的正确位置,并使夹紧可靠,适当,操作方便安全。而且结构力求简单
