QY25汽车起重机臂架及其液压系统设计【word+3张CAD图纸全套】【优秀毕业设计】

【50页@正文19800字】【详情如下】【需要咨询购买全套设计请加QQ1459919609】

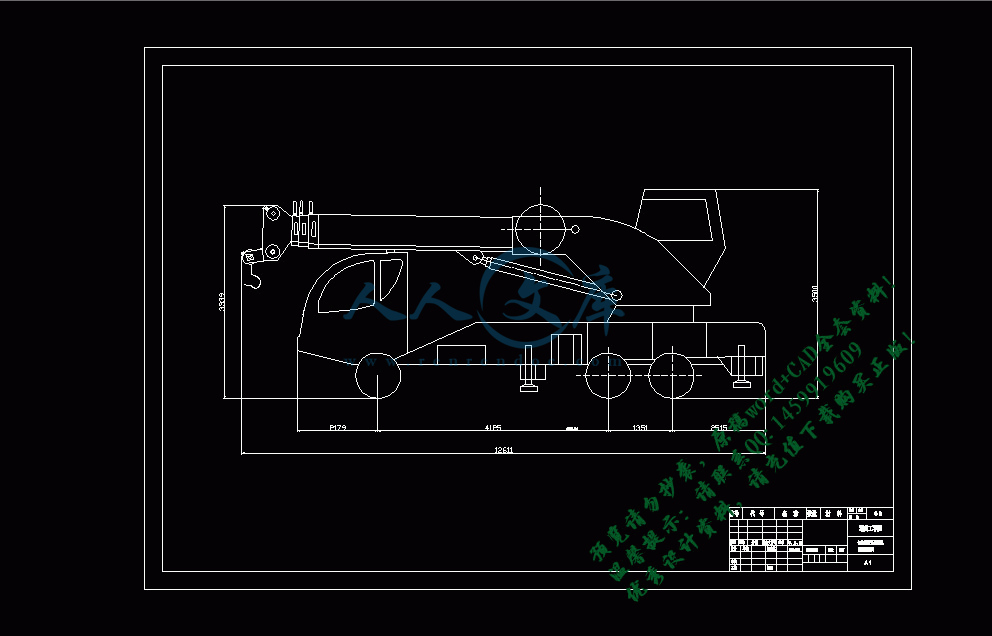

QY25起重机结构示意图.dwg

QY25起重机臂架及其液压系统设计正文.doc

摘要

随着国家现代化建设的飞速发展，科学技术的不断进步，现代施工项目对汽车起重机的要求也越来越高，高、深、尖液压技术在汽车起重机上的应用也越来越广泛，汽车起重机液压系统展示了强大的发展趋势。

汽车起重机液压系统一般由起升、变幅、伸缩、回转、控制、支腿六个主回路组成。为了使起重机能够满足高性能、高可靠性、操作更方便、舒适、安全的要求，以及使起重机能够向智能、高性能、灵活、适应性强、多功能、吊重量大、起升高度、幅度更大的大吨位方向发展方向发展，设计者不但要改进起重机的结构和提高材料的强度，更重要的是在这六个液压系统上下工夫。本文主要讨论伸缩主回路及其液压系统的设计。

关键词：汽车起重机，伸缩机构，液压系统

ABSTRACT

With the rapid development of the country's modernization, the improvement of science and technology, modern construction projects on the truck crane requirements are increasingly high, high, deep, sharp hydraulic technology application in automobile cranes, cranes and more extensive hydraulic system demonstrates strong development trend.

Truck crane hydraulic system generally by hoisting, luffing, scalable and rotary, control, teams composed of main loop leg six. In order to make the crane can satisfy the high performance, high reliability, the operation more convenient, comfortable and safe requirements, and make crane to intelligence, high-performance, flexible, adaptable, multi-function, hang a big weight, lifting height, amplitude greater large-tonnage direction development direction, designers not only to improve the structure and improve material crane of strength, more important is in these six hydraulic system fluctuate. This paper mainly discusses the main loop and telescopic hydraulic system design.

Keywords:truck crane;telescopic institutions;hydraulic system

1绪论7

1.1汽车起重机的概念7

1.2 汽车起重机的用途7

1.3我国汽车起重机发展状况7

1.5三一25吨汽车起重机介绍8

2 25吨汽车起重机臂架系统11

2.1 25吨汽车起重机臂架系统的组成11

2.2主起重臂结构11

2.3副起重臂14

2.4 伸缩机构14

2.5 臂端滑轮14

3臂架结构的设计和计算15

3.1臂架截面参数15

3.2吊臂工况计算16

3.2.1 伸缩臂载荷计算16

3.2.2 伸缩臂的临界力计算18

3.2.3伸缩臂的强度计算19

3.2.4伸缩臂整体稳定性计算21

4液压系统原理设计23

4.1 典型工况分析及对系统要求23

4.1.1伸缩机构的作业情况23

4.1.2副臂的作业情况23

4.1.3三个以上机构的组合作业情况23

4.1.4典型工况的确定23

4.1.5系统要求25

4.2 液压系统类型选择26

4.2.1 本机液压系统分析26

4.2.2 各机构动作组合、分配及控制27

4.3 各种执行元件的选择28

5 伸缩液压回路组成原理和性能分析30

5.1性能要求30

5.2主要元件31

5.3主要回路31

5.4功能实现和工作原理31

6 伸缩液压系统设计计算33

6.1伸缩机构主要参数33

6.2伸缩油缸的选择33

6.3 伸缩油路34

6.4 伸缩机构液压阀的选择35

6.4.1变幅伸缩多路阀35

6.4.2平衡阀36

6.5液压辅助元件选择36

6.5.1油路的通径36

6.5.2滤油器的选择36

7伸缩机构回路性能验算37

7.1伸缩回路功率选取37

7.2 伸缩回路容积效率37

7.3伸缩机构压力效率37

7.4伸缩回路性能验算37

7.5伸缩时间37

7.6伸缩速度38

8　起重机的使用要求及简单的故障分析与排除40

8.1　起重机作业时应注意的事项40

8.2作业前的准备41

8.3 溢流阀与液压泵的维修42

8.3.1 溢流阀的维修42

8.3.2 液压泵的修理44

8.3.3 油泵的修复45

9.4 液压缸自行回缩45

结束语49

致　谢50

参考文献51

1绪论

1.1汽车起重机的概念

通常把装在通用或专用载重汽车底盘上的起重机称为汽车起重机。汽车起重机的行驶操作在下车驾驶室里，起重操作在上车的操纵室里。汽车起重机由于利用汽车底盘所以具有汽车的行驶通过性能机动灵活，行驶速度高，可快速转移，转移到作业场地后能迅速投入工作，特别适用于流动性大、不固定的作业场所。汽车起重机由于具有这些特点，其品种和数量在我国得到了很大的发展，是目前我国轮式起重机中的主力机型。汽车起重机也有其弱点，总体部置受汽车底盘的限制，车身较长，转变半径大，大多数只能在左右两侧和后方作业。另外对地面的要求较高越野性能差。

1.2 汽车起重机的用途

汽车起重机是提升输送物料的机具，是国民生产各部门提高劳动生产率、生产过程机械化不可缺少的大型机械设备，对提高生产各部门的机械化，缩短生产周期和降低生产成本，起着非常重要的作用。

汽车起重机可以广泛应用于工矿企业、建筑工地、港口码头、油田、铁路、仓库及货场等工况下的起重作业和吊装工作。随着国民经济飞速发展，汽车起重机在行业的作用也越来越大，经济杠杆作用与日俱增。

1.3我国汽车起重机发展状况

由于我国起重机起步于70年代，相对较晚，而且发展速度不快，只是近几年才有较大发展，和国外相比，还有很大的差距。具体表现在：

1．品种少、产量低

我国起重机现处于低级发展阶段，品种较少。中小吨位重复较多，至今尚未形成大、中、小完整的系列，年产量只相当于国外一个厂家的生产能力。

2．起重力矩小，技术水平底

我国起重机以直臂卷扬为主，受国内汽车底盘的限制，起重力矩小，其他性能指标也一般低于国外先进产品。目前国内企业对汽车起重机的研究开发投入很少，液压系统、控制系统的技术水平也有一定差距。

3．安全装置不齐全，操作不方便

我国汽车起重机仅装有起升高度限位及平衡阀、溢流阀等一般安全装置，全部为手动操作。而国外早已将电子技术广泛运用到起重机上，如带有微电脑的力矩限制器及防御翻保护器等，并且已实现了有线与无线遥控。

4．功能单一

我国起重机以起重作业及运输功能为主，而国外起重机均有多种附具，主要加装在吊臂头部，如工作斗、抓斗、高空作业平台、各种、抓具、夹具、吊篮、螺旋钻、板叉、装轮胎机械手、拔桩器等，使汽车起重机具备了一机多用的功能。另外，国外一些厂家进一步开发了铁路专业汽车起重机等专用产品。

5．外形不美观

我国起重机设计单调，忽视了和汽车外形的协调，而国外对汽车起重机的着色非常严格，不仅在外形和着色上实现和卡车的一体化，还要求和城市的景观相协调。

1.4我国起重机的发展趋势

从产品的市场情况来看，需求量越来越大。目前，随着科学技术的加快，世界各国汽车起重机的生产有较大的发展，从最初的小型单一产品，已发展成全系列、大力矩、多功能、外型美观、操作简单、使用安全，并能进行有线或无线遥控的先进产品，可以说汽车起重机的发展已进入成熟期。由于国外劳动力费用高，强调工作效率，施工中基本不存在人工装卸，汽车起重机有使用灵活、技术成熟等特点，所以在欧洲市场起重机市场前景广阔。我国汽车起重机起步较晚，但随着科学技术的进步和市场需求的增加，我国汽车起重机的生产水平将会日益发展和完善，产品将具有更大的市场潜力。目前，在沿海城市和地区，汽车起重机的销量形势正逐步好转，特别是大吨位汽车起重机，正受到南方个体用户的青睐，并有向内地推进的趋势。从产品的技术特点来看，汽车起重机正朝着大型化、多功能化和智能的方向发展越来越多的重型平板车也安装了大吨位汽车起重机，以满足其自装卸大型货物的需要。汽车起重机的作业装置也不再局限于钓钩，各种高空作业平台、抓具、夹具、吊篮、螺旋钻、板叉、装轮胎机械手、拔桩器等已逐渐被采用。随着汽车起重机的吨位越来越大，对安全控制、操作方便舒适性的要求也越来越高，智能化也已被提上日程。近年来，汽车起重机的发展和汽车起重机技术水平的不断提高及产量的扩大，今后小吨位汽车起重机必将成为起重机的重要组成部分。

1.5三一25吨汽车起重机介绍

25吨汽车起重机是三一集团在吸收国外先进技术的基础上，结合本公司创新技术而开发研制的。超大的支腿跨距、强力的伸缩臂、新型桁架式副臂和易于操纵的上车系统、安全装置和整机性能充分体现了其先进性、可靠性、经济性和高效性，是国内同类产品中的佼佼者。

1、6×4驱动型式的自制专用底盘，装备有东风康明斯C245 20环保型发动机，符合欧Ⅱ标准。

2、驾驶室采用齐星全宽型驾驶室，专业化生产。具有外形美观，乘坐舒适，视野开阔的特点。

3、主臂材料为低合金高强度钢，大圆角六边形截面形式。具有承载能力大、自重轻、导向平稳等特点。

4、副臂采用桁架式变截面结构，受力条件好，重量轻，可根据使用需要实现0°、15°、30°变角度安装。

5、转台结构选用低合金高强度结构钢，采用单板加强型先进结构，刚性、稳定性好。

6、配置上车熄火装置，并可根据客户要求安装空调。

参考文献

[1] 王守新主编·材料力学·［M］·大连理工大学出版社（第二版）

[2] 编写组编·起重机设计手册·［S］·机械工业出版社·1980

[3] 王金诺于兰峰·起重运输机的金属结构·[M] ·中国铁道出版社·2002

[4] 刘新德主编·袖珍液压设计手册·［S］·机械工业出版社·2004

[5] 上海煤矿机械研究所编·液压传动设计手册·［S］·上海人民出版社·1976

[6] 朱才新主编·液压传动与控制·［M］·重庆大学出版社·1998

[7] 许福玲陈尧明编·液压与气压传动·［M］·机械工业出版社·2001

[8] 周士昌主编·液压系统设计图册·［M］·机械工业出版社·2003

[9] 扬国平刘忠编·现代工程机械液压与液力实用技术·［M］·人民交通出版社

[10] 赵显新编·工程机械液压传动装置原理与检修·［M］·辽宁科学技术出版社

[11] 雷天觉主编·液压工程手册·［S］·机械工业出版社·1990

[12] 成大仙主编·机械设计手册·［S］·化学工业出版社

[13] 上海交通起重运输机械教研组编·起重运输机的液力传动·［M］·中国工业出版社

[14] 顾迪民主编·工程起重机·［M］·中国建筑工业出版社，1988

[15] 刘新得主编·袖珍液压气动手册·［S］·机械工业出版社，2004
