目　录
1．前言 1
2．咖啡粉枕式包装机总体设计 3
2.1动力设计 4
2.1.1电动机的选择 4
2.1.2计算传动装置运动和动力参数 4
2.1.3传动装置的总传动比及分配各级传动比的计算 5
3传动装置设计 7
3.1V带设计 7
3.2蜗轮蜗杆设计 8
3.3同步带传动设计 14

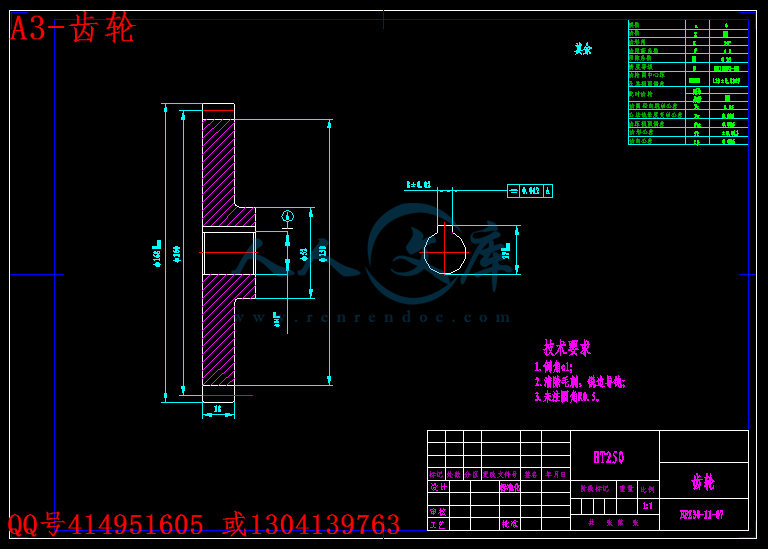

3.4齿轮的设计 16

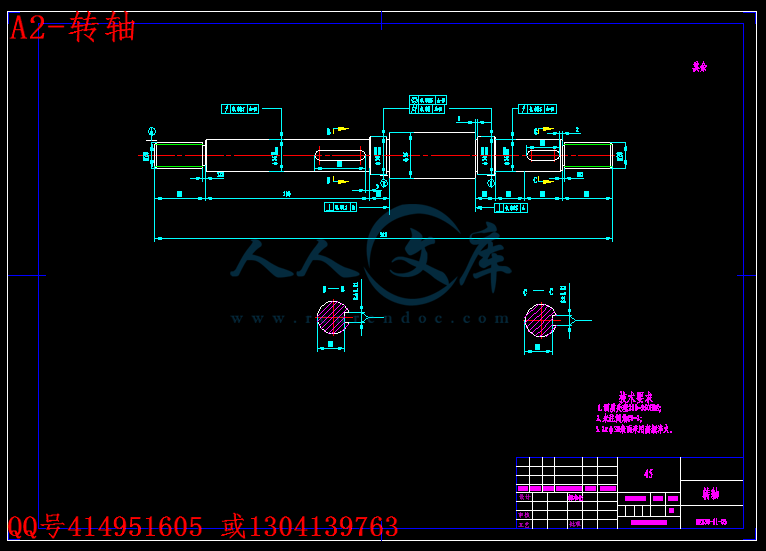

3.5料盘轴的结构设计和校核 19
4.计量装置设计 22

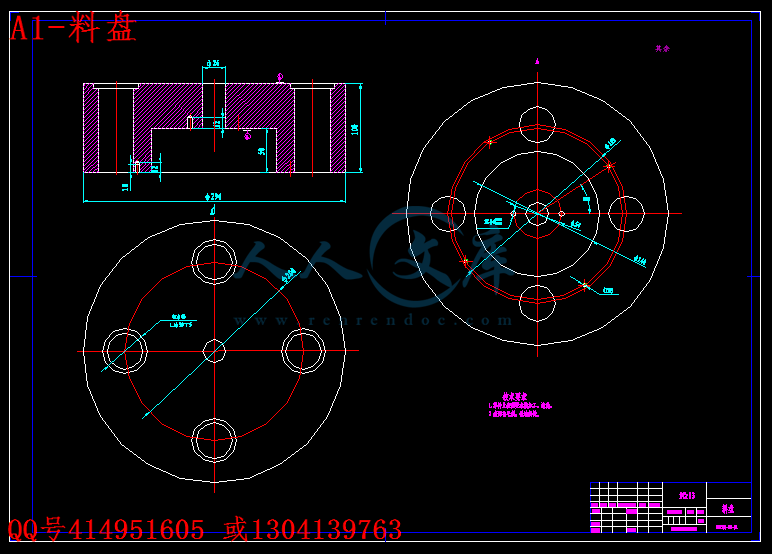

4.1料盘装置设计 22
4.2量杯尺寸确定 22
4.3料盘结构尺寸确定 23
4.4联接盘设计 24
4.5料盘罩设计 24
5．结论 25
参考文献 26
致    谢 27
附    录 28

1．前言
食品包装是指为在流通过程中保护食品，方便储运，促进销售，按一定技术方法而采用容器、材料及辅助物等的总体名称，也为达到上述目的而采用容器、材料和辅助物的过程中施加一定技术方法的操作活动。食品包装是生产的继续，是实现食品价值和使用价值并增加价值的一种手段，它对食品生产有着重大意义。食品包装是食品生产的最后一道工序，是商品的组成部分；它是食品进入流通领域的必要条件；它有利于食品的卫生；它能减少食品损耗，降低生产成本。食品包装应主要考虑：食品的性质和特点；食品的生产、流通与消费的社会性；合适的包装材料与包装机械。随着食品生产与商品流通的发展，食品包装的形式日益繁多，按照食品包装在商品流通中的作用进行分类，它分为销售包装与运输包装两类。销售包装（包括内包装和中包装）的主要目的是促进商品的销售，它除具有保护食品，方便流通基本功能外，还具有美化食品、宣传食品，促进销售的功能。销售包装一般与充填、包封、灌装、封口及贴标签等机械联系在一起[1]。
食品包装技术的应用及其创新，极大地推动着包装机械的发展。应用与现代食品工业的自动化包装大多数以生产线的形式出现，集机、电、气、液控制于一体，成套性强、可靠性高。并且，以模块化组合的形式出现，具备系列化、标准化、通用化的特点。此外，越来越多采用的微机控制、模拟控制等高新技术，使包装机械跃上一个新台阶。
咖啡粉枕式包装机是实现咖啡粉销售包装的主要机械工具。包装机械工具的使用不仅体现了现代生产的发展方向，同时也是提高经济效益的重要途径。1）包装机的使用大大提高了产品的数量和质量，提高了产品的竞争能力。2）包装机械不仅可以大大改善操作条件，而且能最大限度的避免操作人员同食品直接接触是可能产生的污染，从而保证食品的清洁卫生和金属制品的防锈防蚀。采用机械化包装就可以把人们从复杂、笨重的手工劳动中解放出来，减轻了体力劳动的强度，增进了工人的健康。3）机械包装的生产能力一般比手工包装提高几倍、十几倍甚至几十倍，不仅提高了劳动生产率，而且能更好的适应市场的实际需要，加速产品的更新换代。4）咖啡粉在手工包装过程中容易发生逸散、飞溅现象，采用机械包装则会大大地减少损失，节约原料，有利于提高经济效益。
随着市场经济的发展，包装工业在国民经济中所占的比重和作用也越来越大。我国成功加入WTO后，全球经济贸易一体化进程的发展促使商品流通领域的竞争更加激烈，人们在追求商品内在质量的同时，对商品包装的要求也越来越高。20世纪80年代后，我国的包装机械的生产和设计取得了巨大的发展，大量填补国内空白的包装机械问世，品种规格不断增加，同时出现了很多包装机械的生产企业，许多研究机构着手研究包装机械，高等院校也纷纷设立了包装工程专业，从而形成了一个独立的的包装机械行业。进入21世纪，包装机械除继续增加新品种外，在产品的技术水平、内在质量和性能等方面都有了很大进步，这一切都与包装机械的设计有着密切的联系[2]。
本课题设计的内容是设计咖啡粉枕式包装机。课题来源于盐城市盛和轻工机械厂。本课题有两个人共同参与，本人设计的内容为咖啡粉枕式包装机，具体任务是进行总体设计、计量装置设计及横封切断装置设计。需要解决的问题主要有:根据包装袋的形状、尺寸、袋内咖啡粉的体积、封边方式的要求完成包装袋封口位置、装料位置及计量装置形式的选择；卷筒、光电检测器、成形器、牵引棍、纵封棍等部件先后位置的确定;横封头及加料装置的设计;不等速机构、无级变速机构的设计及位置布置。
本课题设计思路：分析封袋的封装要求以及封袋总体尺寸确定包装的总体工艺方案。包装过程：片状包装纸由卷筒引出，经光电检测器再由成形器成形和牵引辊，纵封辊制成包装。已充填包装物的包装袋上下整形输出，经输送带送到横封头横封并切断排出成品。传动部分是：主电机将运动传入横封传动轴，再经不等速机构带动横封头传动，不等速机构是用来调整横封头的封切瞬时速度，使之与包装袋移动速度同步的。调节无级变速差动机构可以得到所需袋长。
工艺方案确定后，根据封袋的大小及咖啡粉的多少来确定各个部分的尺寸，保证各个部件之间工作连续可靠，包装机总体结构的紧凑，本装置用容积计量装置对粉式装料咖啡进行计量。为保证封袋两侧大小相等，故在机构中有成形器和牵引棍。为保证包装纸的运动速度与横封速度的同步，故用光电传感器对其进行检测并用超越电机动作使之运动或制动停止达到对速度误差进行补偿的目的。为了避免包装过程中得到的袋长误差，故有调节无级变速差动机构可以对得到的袋长加以调整。
本课题需要解决的问题主要有:根据包装袋的形状、尺寸、袋内咖啡的体积、封边方式的要求完成包装袋封口位置、装料位置及计量装置形式的选择；卷筒、光电检测器、成形器、牵引棍、纵封棍等部件先后位置的确定;横封头及加料装置的设计;不等速机构、无级变速机构的设计及位置布置;差动机构的设计;误差补偿机构对各个部分误差进行补偿。
咖啡粉是粉状食品，包装速度为30袋/min，包装膜为PP卷、最大宽度50mm、长度50m。咖啡粉包装机由计量充填装置、封口装置、牵引装置、动力机构组成。各个装置之间通过一定的传动关系联系在一起，协调的工作。本设计的重点是在完成包装机总体设计的基础上完成计量装置的具体设计和横封切断机构的三围结构设计。本包装机为粉类食品专用，其料盘上的主要零件均为自行设计加工。设计时尽量使用标准件和通用件，非标准件设计尺寸是取整，以便缩短设计周期，降低加工难度，提高经济效益。所设计的包装机为企业的生产提供参考。
本课题的设计意义及价值：所设计的设备应能满足咖啡粉包装要求，保证包装膜对正，便于调整，结构简单、运转平稳，工作可靠，便于维修。

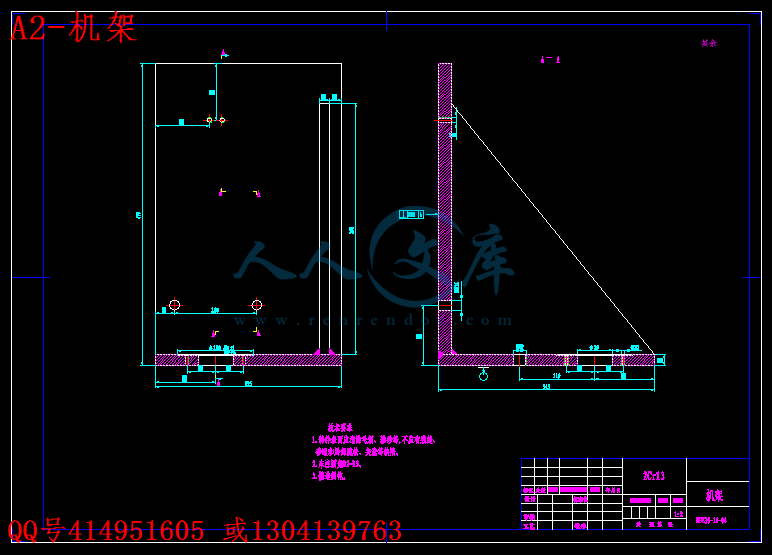

2．咖啡粉枕式包装机总体设计
咖啡粉枕式包装机的包装原理： 咖啡粉枕式包装机整体是由几个机构组成，主要有：料盘装置，横封装置，竖封装置，走袋装置，料卷装置，电机等通过一定的传动关系组成。塑料薄膜卷在料卷装置上通过成型器成型形成卷筒状然后通过竖封装置热封，再通过牵引机构向前走袋，在走袋的过程中料盘装置把计量好的咖啡粉通过料斗注入竖封好的袋中，最后通过横封机构横封切断，包装完成。根据包装机的要求，在包装过程中要确保各个装置之间运动协调。
