基于逆向工程的20吨翼开启厢式重型货车汽车C51变速器设计【优秀含10张CAD图纸+catia三维】

收藏

资源目录
跳过导航链接。
基于逆向工程的20吨翼开启厢式重型货车汽车C51变速器设计【优秀含10张CAD图纸+catia三维】.rar

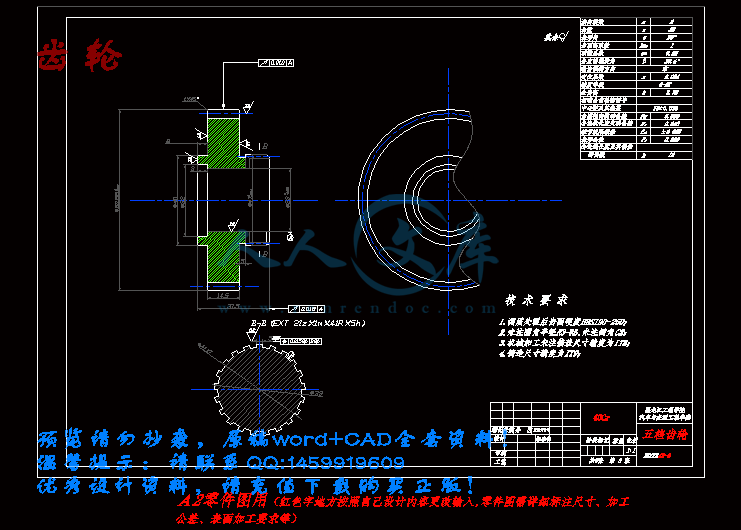

齿轮.dwg---(点击预览)
过程管理封皮.doc---(点击预览)

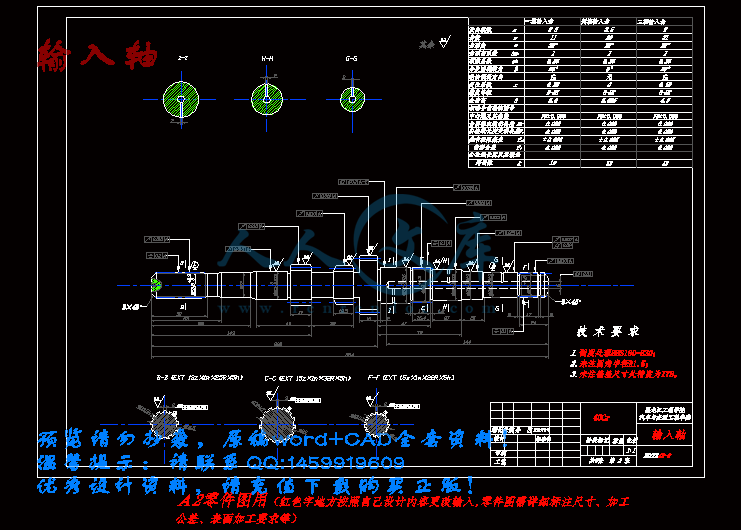

输入轴.dwg---(点击预览)
葛荣华.开题报告.doc---(点击预览)
答辩相关材料.doc---(点击预览)
第二轴.dwg---(点击预览)
正文副本.doc---(点击预览)
正文.doc---(点击预览)
某翼展式厢式货车车厢骨架进行了分析和研究外文文献翻译.doc---(点击预览)
总装图副本.dwg---(点击预览)
开题报告.doc---(点击预览)
基于逆向工程的C51变速器设计正文.doc---(点击预览)

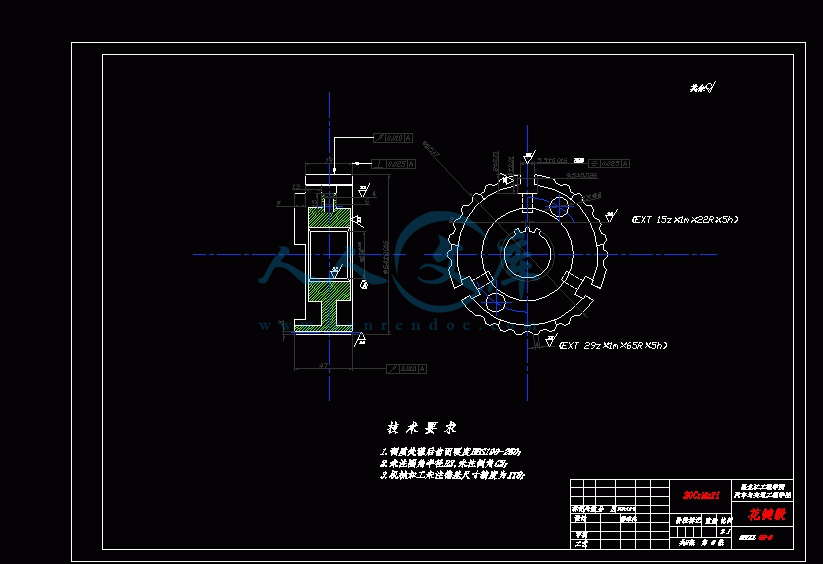

同步器—花键毂.dwg---(点击预览)

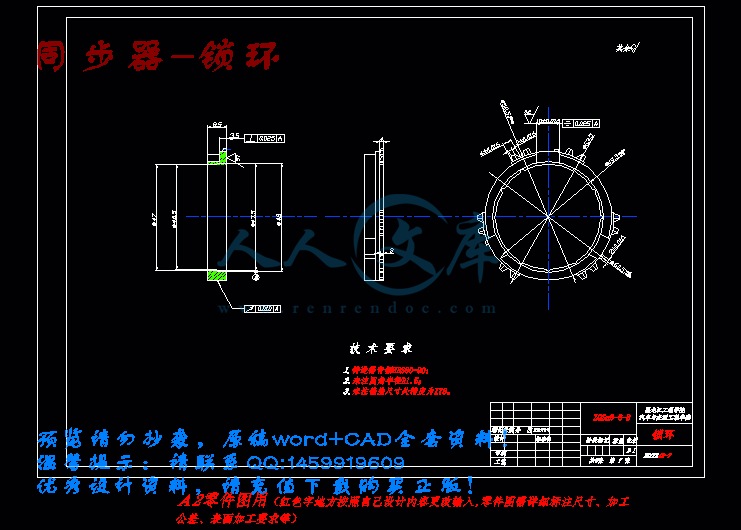

同步器-锁环.dwg---(点击预览)
变速箱-后壳体.dwg---(点击预览)
变速箱-中壳体.dwg---(点击预览)
变速器总成.dwg---(点击预览)
倒档齿轮.dwg---(点击预览)
任务书.doc---(点击预览)

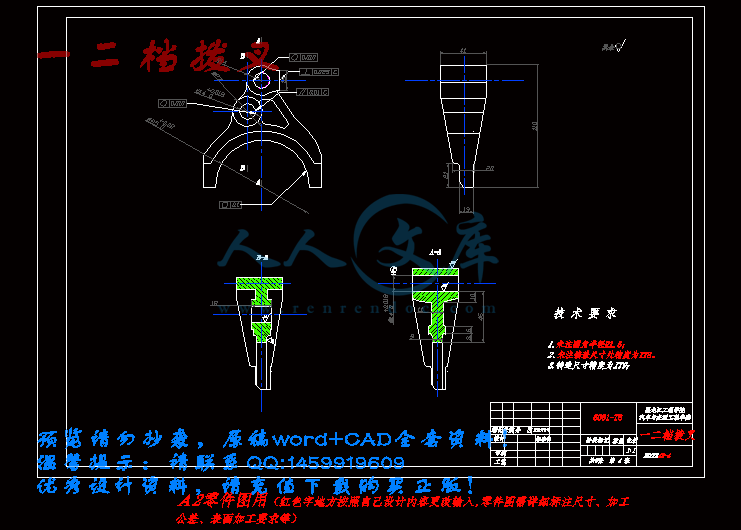

一二档拨叉.dwg---(点击预览)

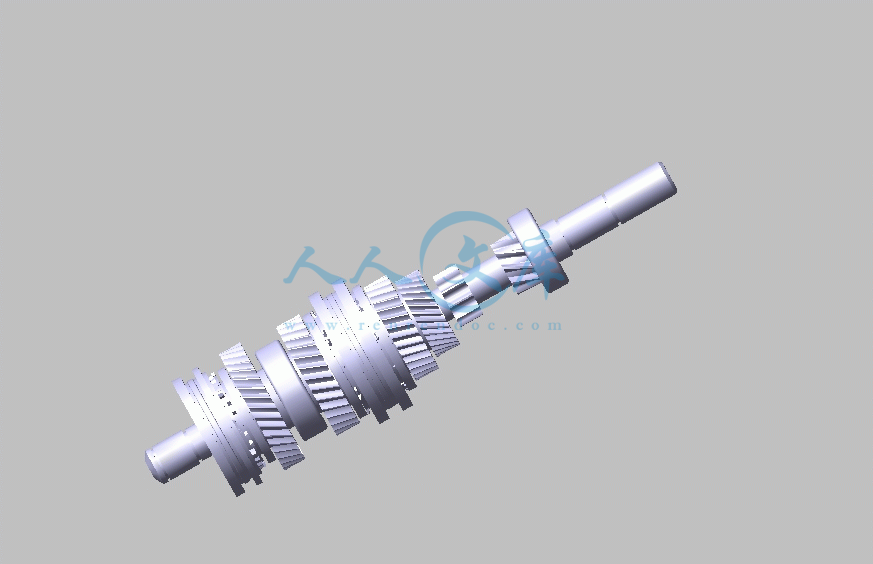

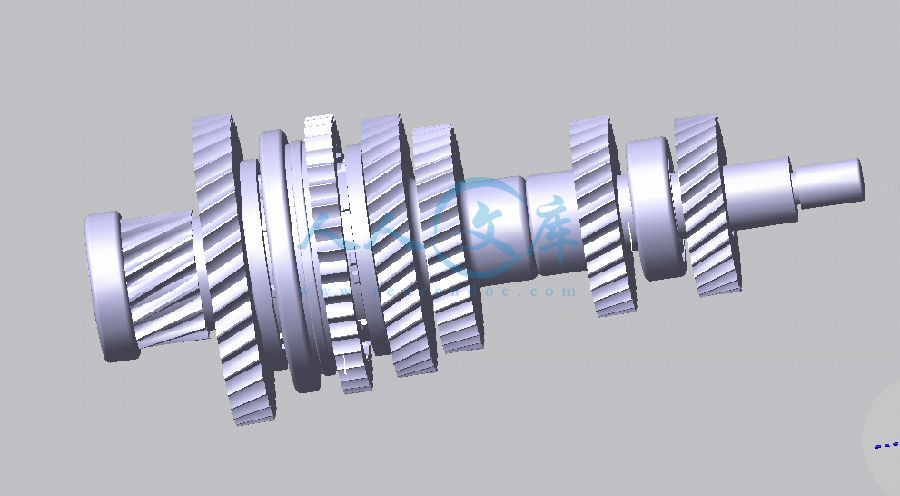

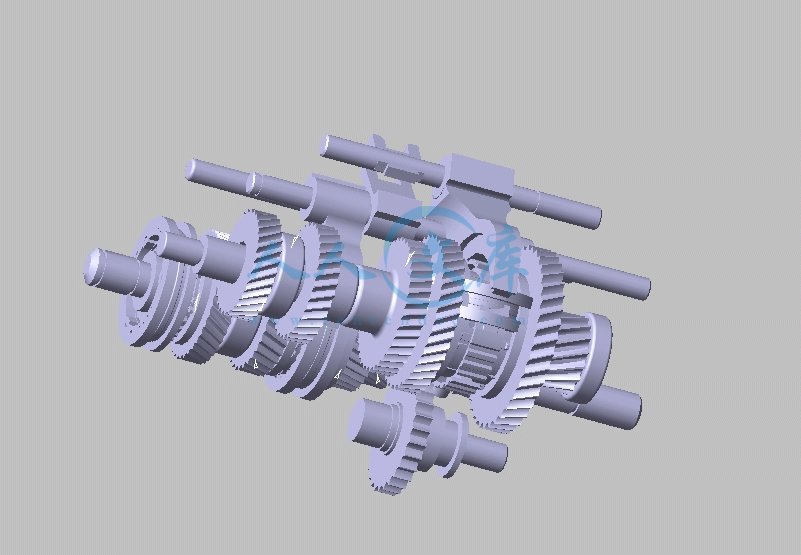

catia三维
倒档
dao dang duo lun.CATPart
dao dang duo lun.CATPart.CATProduct
dao dang duolun dian quan.CATPart
dao dang duolun zhou.CATPart
dao dang shu ru.CATPart
变速器
bian su qi zong zhuang.CATProduct
bian su qi shi yan.CATPart
bian su qi hou ke.CATPart
ke ti hou shiyan.CATPart
shi yan.CATProduct
同步器
一二档
huan jian gu 1 2dang.CATPart
jie he tao.CATPart
shuo huan.CATPart
zong zhuang pei.CATProduct
三四档
hua kuai.CATPart
huan jian gu 3 4 dang.CATPart
shuo huan 3.4 dang.CATPart
zhuang pei tu.CATProduct
五档
wu dang hua kuai.CATPart
wu dang hua jian gu.CATPart
wu dang jie he tao.CATPart
wu dang shu ru.CATPart
wu dang shuo huan.CATPart
wu dang tan huang quan.CATPart
wu dang zong zhuang.CATProduct
拨叉
1 .2 档
1. 2dang bo cha 1.CATPart
1.2 dang bo cha 2.CATPart
3.4档
3 .4 bo cha 2 .CATPart
3.4 dang bo cha1.CATPart
倒档
bo cha.CATProduct
dao dang bo cha.CATPart
dao dang zhou.CATPart
bo cha zong zhuang.CATProduct
dao dang bo cha 1 坏.CATPart
输入
chilund9.CATPart
Product1.CATProduct
shi bai.CATPart
shu ru zhou.CATPart
shu ru qian.CATPart
shu ru zuo.CATPart
tong bu qi.CATPart
z 5.CATPart
z 55.CATProduct
z 5`.CATPart
z 7.CATPart
z 7`.CATPart
z 9.CATPart
z 9`.CATPart
z7.CATProduct
z9.CATProduct
zhou cheng 1.CATPart
zhou cheng 2.CATPart
zhou cheng zhuangpei.CATPart
zong zhung pei.CATProduct
输出
dan quan.CATPart
shu chu you.CATPart
shu chu zuo zhou cheng.CATPart
shu chu.CATPart
z 2.CATProduct
z 10.CATPart
z 2.CATPart
z 2`.CATPart
z 4.CATPart
z 4.CATPart.CATProduct
z 4`.CATPart
z 6.CATPart
z 8.CATPart
zong zhuang pei shu chu.CATProduct
压缩包内文档预览:
预览图
编号:402401    类型:共享资源    大小:23.13MB    格式:RAR    上传时间:2015-01-30 上传人:QQ14****9609 IP属地:陕西
49
积分
关 键 词:
基于逆向工程 20 开启 重型货车 汽车 c51 变速器设计 基于逆向工程的20吨翼开启厢式重型货车汽车 C51变速器设计
资源描述:

基于逆向工程的C51变速器设计

20吨翼开启厢式重型货车C51汽车变速器设计

20t的翼开启厢式汽车的改装设计

基于逆向工程的20吨翼开启厢式重型货车汽车C51变速器设计

基于逆向工程的20吨翼开启厢式重型货车汽车C51变速器设计【优秀含10张CAD图纸+catia三维】【汽车车辆工程设计】

【带任务书+开题报告+答辩相关材料+60页@正文20100字】【详情如下】【需要咨询购买全套设计请加QQ1459919609 】.bat

C51汽车变速器设计

catia三维

一二档拨叉.dwg

任务书.doc

倒档齿轮.dwg

变速器总成.dwg

变速箱-中壳体.dwg

变速箱-后壳体.dwg

同步器-锁环.dwg

同步器—花键毂.dwg

基于逆向工程的C51变速器设计正文.doc

开题报告.doc

总装图副本.dwg

正文.doc

正文副本.doc

第二轴.dwg

答辩相关材料.doc

葛荣华.开题报告.doc

输入轴.dwg

过程管理封皮.doc

齿轮.dwg

任务书

基于逆向工程的C51变速器设计

一、设计(论文)目的、意义

C51变速器是丰田的一种典型变速器,针对其进行逆向设计,可到一种实用化的设计成果,具有一定的实际应用价值。

本课题的选择充分考虑了研究课题对汽车专业学生学习和工作的指导作用,对本课题的研究能够使学生了解汽车总成部件设计方法,通过本课题的研究学生可以完成专业课程的实践总结,获得一定的工程设计工作方法。

二、设计(论文)内容、技术要求(研究方法)

设计的主要内容:

(1)变速器的变速器设计总体方案论证;

(2)变速器主要参数的选择与设计计算;

(3)同步器主要参数的确定。

技术要求(研究方法):

(1)发动机最大转矩(Nm/rpm):152/4 400;发动机最大功率(kw/rpm):88/6 000;整车整备质量:1 145 kg;轮胎类型与规格:195/65R15;汽车最高车速:195km/h

(2)设计方法与设计过程参照汽车设计变速器设计规定进行。

(3)要求研究汽车汽车设计、机械制图、机械设计、材料力学等相关知识,并将这些知识有机结合、熟练运用;

(4)要求对双离合器式自动变速器的六挡齿轮变速器进行主要参数的选择与设计计算,工艺合理、成本低、可靠性高;

(5)用AutoCAD完成装配图、零件图,清楚表达设计。

三、设计(论文)完成后应提交的成果

(1)设计说明书(>2.0万字);

(2)装配图、部件装配图及主要零件图图纸合计4张0号以上(要求计算机绘图)。

四、设计(论文)进度安排

(1)调研、资料收集,完成开题报告  第1、2周

(2)C51变速器测绘  第3、4周

(3)变速器主要参数的选择与设计计算  第5、6周

(4)变速器实体建模与仿真分析  第7、8周

(5)完成所设计装配图与零件图图纸  第9、10周

(5)完成设计说明书的撰写  第11、12周

(6)毕业设计(论文)指导教师审核 设计修正 第13、14周

(7)毕业设计(论文)修改、完善 第15、16周

(8)毕业设计(论文)答辩准备及答辩 第17周

摘    要

翼开启厢式汽车是一种能适应现代物流发展需要的新型运输车型,将会有广阔的市场前景。其最主要特点是装卸效率高。目前,已有很多专用车厂家生产这种车型,翼开启厢式汽车的推广可大大弥补普通厢式车装卸效率低的不足,缩短工作周期,降低运输成本,对国民经济的发展有着重要的意义。

文中介绍了总质量为20t的翼开启厢式汽车的改装设计说明。对车厢、翼开门、翼门作业机构、翼门机械锁止机构、液压系统和取力系统进行了详细设计,并对不同方案进行了比较分析,保证了翼开启厢式汽车的先进性及实用性,对车厢底架和顶架支撑梁进行实体建模和ANSYS分析,确保设计合理。叙述了在改装翼开启厢式汽车过程中容易出现的问题及相关专用设备的工作原理,并对整车性能进行了分析。

关键词:专用汽车;翼开启厢式汽车;翼门;ANSYS

Abstract

Wings open the van is a vehicle to adapt to the new needs of modern transport logistics development models, will have broad market prospects. The most notable feature of loading and unloading efficiency. Currently, there are a lot of special vehicle manufacturers to produce such models, the promotion of wing opening van car can greatly make up for van loading and unloading general lack of low efficiency, shorten cycle times, lower transportation costs, the development of the national economy has important significance.

This paper introduces the total mass of the wing open 20t conversion van car design specification. On the car, open the door wing, wing doors operational agencies, wing doors mechanical locking mechanism, hydraulic system, and take a detailed design of power system, and a comparative analysis of different options to ensure that the wings open the van and utility vehicle advanced nature of the car chassis and top shelf support beams of solid modeling and ANSYS, ensuring the design is reasonable. Described in the modified car during wing opening van prone to problems and works related equipment, and vehicle performance is analyzed.

Key words: Special Vehicle; Wing Opening Box van;Wing door;ANSYS

目    录

摘    要I

AbstractII

第1章 绪    论1

1.1 改装翼开启厢式汽车的目的和意义1

1.2 国内外现状及发展前景1

1.2.1 国内外发展现状1

1.2.2 翼开启厢式汽车的发展前景2

1.3 翼开启厢式汽车的特点3

1.4课题主要内容3

1.4.1 设计内容3

1.4.2 可能遇到解决的主要问题3

1.4.3 技术路线4

1.4.4 进度安排4

第2章 总布置方案及二类底盘选型6

2.1 整车总布置6

2.1.1 翼开门形式方案6

2.1.2 方案分析与选择8

2.2 二类底盘选型9

2.2.1 二类底盘选择方案9

2.2.2 二类底盘初选9

2.2.3 所选底盘具体参数10

2.3 本章小结11

第3章 车厢设计12

3.1 车厢尺寸参数的确定12

3.1.1 车厢外廓尺寸12

3.1.2 车厢内框尺寸12

3.2 车厢结构与设计12

3.2.1 车厢骨架结构设计12

3.2.2 蒙皮的设计21

3.3 车厢门、密封条的设计21

3.3.1 车厢后门的设计21

3.3.2 密封条的设计22

3.4 车厢设计校核22

3.4.1车厢质量22

3.4.2 使用ANSYS12.0对车厢底架静态分析22

3.4.3 使用ANSYS对车厢顶架支撑梁静态分析25

3.5 本章小结28

第4章 液压系统设计与取力系统布置29

4.1 液压控制系统设计29

4.1.1 工作原理29

4.1.2 液压系统原理布置29

4.2 液压缸选型31

4.3 液压泵及液压控制阀的选择32

4.3.1 液压泵选择32

4.3.2 液压阀选择33

4.4 液压油箱及管径确定34

4.4.1 液压管径确定34

4.4.2 液压油箱容积确定34

4.5 取力器选型35

4.6 液压、取力系统布置及安装36

4.6.1 液压泵固定安装36

4.6.2 液压缸安装36

4.6.3 取力器与液压泵连接37

4.6.4 阀箱及液压油箱总成安装37

4.7 本章小结38

第5章 辅助系统设计39

5.1 锁止机构方案确定39

5.2 棘轮设计39

5.3 棘爪设计40

5.4 操纵机构总成设计41

5.5 本章小结41

第 6 章 整车性能分析42

6.1 汽车动力性能分析42

6.1.1 基本参数的确定42

6.1.2 汽车的行驶方程式43

6.1.3 汽车动力性能计算45

6.2 燃油经济性计算48

6.3 整车稳定性分析49

6.3.1 空载质心高度的计算49

6.3.2 空载侧倾角的计算49

6.4 整车轴荷分配计算50

6.5 本章小结50

结    论51

参考文献52

致    谢53

附    录54

第1章 绪    论

1.1 改装翼开启厢式汽车的目的和意义

翼开启厢式车——以本车动力驱动液压装置,使货厢翼顶或侧翼自行开启和关闭,用于运输货物的厢式专用运输汽车。

随着汽车工业的发展和交通、物流业的发展,社会对汽车的运输效率、经济性提出了越来越高的要求,汽车的专用化趋势也越来越明显。

在21世纪的今天,物流业的发展已成为衡量一个国家现代化程度和综合国力的重要指标,现代物流产业已成为我国经济新的增长点,也是现代物流产业的重要环节,发展现代物流运输为我国汽车工业的发展,特别是厢式汽车的发展带来了无限商机。

大力发展厢式货车,是适应我国快速发展和现代物流发展要求的必然趋势。本课题研究设计的翼开启厢式车作为一种新型运输车型,与传统的厢式货车相比,能起到提高装卸货物效率,节省物流运输成本的作用。也可实现单翼展开和双翼展开,适用于流动展销各类家用电器,日常百货等等。该项产品的开发应用,将会有非常广阔的市场前景。

通过对翼开启厢式汽车的改装设计,满足市场对此种类型专用汽车的需求,在满足基本使用性能的基础上,对市场上现有产品进行研究改进,增强产品竞争力。

参考文献

[1]徐达,蒋崇贤.专用汽车结构与设计[M].北京:北京理工大学出版社,1998,12.

[2]成大先.机械设计手册[M]. 北京:化学工业出版社,2004,1.

[3]武田信之.载货汽车设计[M]. 北京:人民交通出版社, 1998,5.

[4]刘惟信.汽车设计[M]. 北京:清华大学出版社,2001,7.

[5]苟文选.材料力学[M]. 陕西:西北工业大学出版社,2001,1.

[6]郎有利.专用汽车维修[M]. 北京:人民交通出版社,1999,7.

[7] 陈家瑞. 汽车构造[M]. 北京:机械工程出版社, 2004,8

[8] 刘祥涛,李玉宝,侯海龙等. 两翼开启式厢体结构设计及特点 [J]. 专用汽车, 2007, (11) :2 .

[9] 华广美. 翼开式厢式货车 [J]. 专用汽车, 2003, (4) :3 .

[10] 孟志刚,王其光,吴永根等. 翼展式厢式货车车厢骨架轻量化设计 [J]. 机电产品开发与创新, 2010, 23 (3) .

[11] 张荣生. 翼开启式厢式车顶篷布结构设计与安装 [J]. 专用汽车, 2009, (8) :2 .

[12] 韩天时,赵旭,杨秋萍等. 厢式货车导流罩改进设计及气动优化 [J]. 机械与电子, 2010, (10):4 .

[13] 于隽. 新一代厢式货车一体化翼开液压系统 [J]. 商用汽车, 2008, (3):3 .

[14] 郝洪涛. 虚拟样机技术在折叠翼厢式车开启系统设计中的应用 [J]. 煤矿机械, 2009, 30

[15] 夏军博. 国产重型载货汽车车型及配件目录[M] .北京:中国物资出版社, 1990,4

[16] 黎明. YQ5245XXY翼开式消防器材运输车 [J]. 商用汽车, 2005, (3) :1.

[17] 朱思洪译.载货汽车技术 [M]. 北京:机械工业出版社, 2009,8.

[18] 蒋秀珍.机械学基础 [M].北京:科学出版社, 2004.8.

[19] Prince Arthas. The Design of Dump Trucks[R].Germany:BMW Co.Ltd,2004:67-89.

[20] Martin W.Stockel,Martin T.Stockel.Auto Fundamentals[R].U.S.A:Goodheart Wilcox Company,2003:102-110.


内容简介:
SY-025-BY-2毕业设计(论文)任务书学生姓名葛荣华系部汽车工程学院专业、班级车辆工程07-1班指导教师姓名李涵武职称副教授从事专业车辆工程是否外聘是否题目名称基于逆向工程的C51变速器设计一、设计(论文)目的、意义C51变速器是丰田的一种典型变速器,针对其进行逆向设计,可到一种实用化的设计成果,具有一定的实际应用价值。本课题的选择充分考虑了研究课题对汽车专业学生学习和工作的指导作用,对本课题的研究能够使学生了解汽车总成部件设计方法,通过本课题的研究学生可以完成专业课程的实践总结,获得一定的工程设计工作方法。二、设计(论文)内容、技术要求(研究方法)设计的主要内容:(1)变速器的变速器设计总体方案论证;(2)变速器主要参数的选择与设计计算;(3)同步器主要参数的确定。技术要求(研究方法):(1)发动机最大转矩(Nm/rpm):152/4 400;发动机最大功率(kw/rpm):88/6 000;整车整备质量:1 145 kg;轮胎类型与规格:195/65R15;汽车最高车速:195km/h(2)设计方法与设计过程参照汽车设计变速器设计规定进行。(3)要求研究汽车汽车设计、机械制图、机械设计、材料力学等相关知识,并将这些知识有机结合、熟练运用;(4)要求对双离合器式自动变速器的六挡齿轮变速器进行主要参数的选择与设计计算,工艺合理、成本低、可靠性高; (5)用AutoCAD完成装配图、零件图,清楚表达设计。三、设计(论文)完成后应提交的成果(1)设计说明书(2.0万字); (2)装配图、部件装配图及主要零件图图纸合计4张0号以上(要求计算机绘图)。四、设计(论文)进度安排(1)调研、资料收集,完成开题报告 第1、2周(2)C51变速器测绘 第3、4周(3)变速器主要参数的选择与设计计算 第5、6周(4)变速器实体建模与仿真分析 第7、8周(5)完成所设计装配图与零件图图纸 第9、10周(5)完成设计说明书的撰写 第11、12周(6)毕业设计(论文)指导教师审核 设计修正 第13、14周(7)毕业设计(论文)修改、完善 第15、16周(8)毕业设计(论文)答辩准备及答辩 第17周五、主要参考资料(1)期刊类:机械类,汽车类,CAE分析类(中国学术期刊网),有关大学学报等(五年内); (2)科技图书和教材:汽车设计类、机械设计类、制图类、汽车电控类等相关专业书; (3)设计手册:机械设计手册等; (4)网络资源:检索关键词:双离合器、自动变速器、齿轮变速器等; (5)其它:相关产品广告,参观有关产品展览会。六、备注指导教师签字:年 月 日教研室主任签字: 年 月 日本科学生毕业设计 基于逆向工程的C51变速器设计 系部名称: 汽车与交通工程学院 专业班级: 车辆工程 07-1班 学生姓名: 葛荣华 指导教师: 李涵武 职 称: 副教授 黑 龙 江 工 程 学 院二一一年六月The Graduation Design for Bachelors Degree Based on C51 Transmission of Reverse Engineering DesignCandidate:Ge Ronghua Specialty:Veheicle EngineeringClass:07-1Supervisor:Associate Prof. Li Hanwu Heilongjiang Institute of Technology2011-06Harbin黑龙江工程学院本科生毕业设计黑龙江工程学院本科生毕业设计摘 要翼开启厢式汽车是一种能适应现代物流发展需要的新型运输车型,将会有广阔的市场前景。其最主要特点是装卸效率高。目前,已有很多专用车厂家生产这种车型,翼开启厢式汽车的推广可大大弥补普通厢式车装卸效率低的不足,缩短工作周期,降低运输成本,对国民经济的发展有着重要的意义。文中介绍了总质量为20t的翼开启厢式汽车的改装设计说明。对车厢、翼开门、翼门作业机构、翼门机械锁止机构、液压系统和取力系统进行了详细设计,并对不同方案进行了比较分析,保证了翼开启厢式汽车的先进性及实用性,对车厢底架和顶架支撑梁进行实体建模和ANSYS分析,确保设计合理。叙述了在改装翼开启厢式汽车过程中容易出现的问题及相关专用设备的工作原理,并对整车性能进行了分析。关键词:专用汽车;翼开启厢式汽车;翼门;ANSYSAbstractWings open the van is a vehicle to adapt to the new needs of modern transport logistics development models, will have broad market prospects. The most notable feature of loading and unloading efficiency. Currently, there are a lot of special vehicle manufacturers to produce such models, the promotion of wing opening van car can greatly make up for van loading and unloading general lack of low efficiency, shorten cycle times, lower transportation costs, the development of the national economy has important significance. This paper introduces the total mass of the wing open 20t conversion van car design specification. On the car, open the door wing, wing doors operational agencies, wing doors mechanical locking mechanism, hydraulic system, and take a detailed design of power system, and a comparative analysis of different options to ensure that the wings open the van and utility vehicle advanced nature of the car chassis and top shelf support beams of solid modeling and ANSYS, ensuring the design is reasonable. Described in the modified car during wing opening van prone to problems and works related equipment, and vehicle performance is analyzed. Key words: Special Vehicle; Wing Opening Box van;Wing door;ANSYSII黑龙江工程学院本科生毕业设计目 录摘 要IAbstractII第1章 绪 论11.1 改装翼开启厢式汽车的目的和意义11.2 国内外现状及发展前景11.2.1 国内外发展现状11.2.2 翼开启厢式汽车的发展前景21.3 翼开启厢式汽车的特点31.4课题主要内容31.4.1 设计内容31.4.2 可能遇到解决的主要问题31.4.3 技术路线41.4.4 进度安排4第2章 总布置方案及二类底盘选型62.1 整车总布置62.1.1 翼开门形式方案62.1.2 方案分析与选择82.2 二类底盘选型92.2.1 二类底盘选择方案92.2.2 二类底盘初选92.2.3 所选底盘具体参数102.3 本章小结11第3章 车厢设计123.1 车厢尺寸参数的确定123.1.1 车厢外廓尺寸123.1.2 车厢内框尺寸123.2 车厢结构与设计123.2.1 车厢骨架结构设计123.2.2 蒙皮的设计213.3 车厢门、密封条的设计213.3.1 车厢后门的设计213.3.2 密封条的设计223.4 车厢设计校核223.4.1车厢质量223.4.2 使用ANSYS12.0对车厢底架静态分析223.4.3 使用ANSYS对车厢顶架支撑梁静态分析253.5 本章小结28第4章 液压系统设计与取力系统布置294.1 液压控制系统设计294.1.1 工作原理294.1.2 液压系统原理布置294.2 液压缸选型314.3 液压泵及液压控制阀的选择324.3.1 液压泵选择324.3.2 液压阀选择334.4 液压油箱及管径确定344.4.1 液压管径确定344.4.2 液压油箱容积确定344.5 取力器选型354.6 液压、取力系统布置及安装364.6.1 液压泵固定安装364.6.2 液压缸安装364.6.3 取力器与液压泵连接374.6.4 阀箱及液压油箱总成安装374.7 本章小结38第5章 辅助系统设计395.1 锁止机构方案确定395.2 棘轮设计395.3 棘爪设计405.4 操纵机构总成设计415.5 本章小结41第 6 章 整车性能分析426.1 汽车动力性能分析426.1.1 基本参数的确定426.1.2 汽车的行驶方程式436.1.3 汽车动力性能计算456.2 燃油经济性计算486.3 整车稳定性分析496.3.1 空载质心高度的计算496.3.2 空载侧倾角的计算496.4 整车轴荷分配计算506.5 本章小结50结 论51参考文献52致 谢53附 录54 第1章 绪 论1.1 改装翼开启厢式汽车的目的和意义翼开启厢式车以本车动力驱动液压装置,使货厢翼顶或侧翼自行开启和关闭,用于运输货物的厢式专用运输汽车。随着汽车工业的发展和交通、物流业的发展,社会对汽车的运输效率、经济性提出了越来越高的要求,汽车的专用化趋势也越来越明显。在21世纪的今天,物流业的发展已成为衡量一个国家现代化程度和综合国力的重要指标,现代物流产业已成为我国经济新的增长点,也是现代物流产业的重要环节,发展现代物流运输为我国汽车工业的发展,特别是厢式汽车的发展带来了无限商机。大力发展厢式货车,是适应我国快速发展和现代物流发展要求的必然趋势。本课题研究设计的翼开启厢式车作为一种新型运输车型,与传统的厢式货车相比,能起到提高装卸货物效率,节省物流运输成本的作用。也可实现单翼展开和双翼展开,适用于流动展销各类家用电器,日常百货等等。该项产品的开发应用,将会有非常广阔的市场前景。通过对翼开启厢式汽车的改装设计,满足市场对此种类型专用汽车的需求,在满足基本使用性能的基础上,对市场上现有产品进行研究改进,增强产品竞争力。1.2 国内外现状及发展前景 1.2.1 国内外发展现状随着我国工业化与城镇化的同步加速,中国专用汽车市场仍将保持高位需求。2020年之前,中国仍将处于工业化和城市化同步加速的发展阶段,具有投资规模大、产业链长、加工度高、中间产品多、增长持续时间长的特点,且由于我国资源分布很不均匀,中部原煤产量高,东部钢材产量大,运输强度依然很高,专用汽车产业发展面临机遇。 到2020年前中国商用车市场将保持年均9%左右的增长速度,从而为专用汽车的发展提供良好的发展空间。庞大的基础设施建设项目将给工程类专用汽车带来极大的需求空间和市场增量,高等级公路建设总量依然巨大,带动修建公路的工程车辆、维护公路的特种作业车辆、公路运营车辆的快速发展。同时,我国能源消耗总量巨大,能源物资的运输也会扩大专用车总需求量。 城市化进程加快,城市功能的提高,对建筑、环卫、园林、电力、通信、公安、司法、机场、金融以及各类商业运输等城市建设和服务方面的专用汽车将产生较大的需求;物流业的快速发展,也将极大带动厢式汽车、保温、冷藏汽车、半挂厢式汽车等专用汽车的快速发展。 国际专用汽车产业正加速与中国专用汽车行业的合资合作步伐和力度。同时,中国政府为促进汽车产业更快、更好地发展下去,也相继出台了各项政策与标准法规,包括国家汽车产业发展政策、国家汽车产业调整和振兴规划等,这些政策为专用汽车产业的发展创造了条件。 随着经济发展及物流效率的提升,中重型专用车的需求结构和需求特性将发生显著变化,公路用车比重将平稳增长,以公路使用为主的物流类和作业类专用车市场发展空间将更为广阔,工程类专用车比重会逐年下降到一个相对稳定的状态。 目前商用车产品的技术水平很低。这主要是由目前的现实国情所决定:购车能力低,驾驶者收入低;运输的货物价值量低;标准低,管理不严;行走路况差,很多商用车不走高速公路。随着这些情况的改变,如购买能力不断提高,运输货物价值也随高品质、高附加值产品需求上升,国家节能标准法规、安全标准法规等加速出台和提高以及国家高速公路网的形成,商用车产品高端化趋势将越发明显,商用车产品升级对专用车将提出更高的要求。1.2.2 翼开启厢式汽车的发展前景 目前中国的专用车市场处于性能提升阶段,产品以中端市场需求为主,随着城市经济的高速发展,高性能、高品质的高端产品市场规模将进一步扩大,而随着中国新农村的城镇化建设,满足基本功能、价格相对便宜的低端产品需求也将进一步扩大。东风商用车公司正在进行全系列中重型专用车底盘平台的研发,以应对需求趋势的变化。两翼开启厢体式我国近年来发展起来的一种新型厢体。两侧翼能完全展开,后门也可打开,形成开放式车厢,利用叉车装卸可实现机械集装化装卸作业,即降低了工人的劳动强度又大大提高装卸效率,该产品在物流运输业有相当广阔的市场和良好的发展前景。发达国家厢式货车品种繁多,厢门的型式也多种多样。不同材料、不同型式的厢货车、蓬布车,可以设计成安全推拉式、板推拉式、侧门、推拉门、卷闸门、两翼式、全开式门等,可为用户提供广阔的选择空间。在厢式汽车领域,发达国家的车型种类、材料选取、连结方式、厢内设置等诸多方面都值得国内企业学习和借鉴。同时,国内企业也应认识到,只要正视挑战,抓住时机,抓紧时间大胆改革,用新的思考方式设计和装备自己的厢式汽车,国产厢式汽车赶超世界先进水平指日可待。1.3 翼开启厢式汽车的特点(1)装卸效率高:目前国内物流业装卸采用人工方式,依照装配一个9.6米厢式车为例,4个劳动工人至少要花费2个小时,单台装卸工时在8小时以上,而采用翼开启式车厢则只需2个工人配合叉车花费0.5个小时,单台装卸只需1个小时。从单台装卸效率上整体提高7个小时。通过此一改变,使物流企业在合理发挥物流设备的利用效率上,单产大大提高,从而使物流企业综合装备投入减少,总体收益率也会大大提高。(2)能有效降低物流成本:随着物流企业的精益化管理和国际石油价格的持续上扬,物流企业的竞争其实就是物流效率的竞争,谁能在如火如荼的物流大战中站稳脚跟,稳健发展,大家都把竞争的立足点放在内部管理上,利用翼开启式车可以大大节约物流装卸人工成本,从而使物流企业在成本上占领优势。1.4课题主要内容1.4.1 设计内容改装设计一种翼开启厢式汽车。总质量20 000Kg,满足专用汽车相关设计要求。1、 二类汽车底盘选取2、 底盘改装部件的布置(1) 副车架连接;(2) 取力系统布置;3、 车厢设计(1) 车厢尺寸参数确定; (2)车厢结构;4、 举升装置设计(1)顶翼翼开启装置辅助装置设计(2) 侧翼翼开启装置辅助设计计算选型 (3) 辅助控制系统设计1.4.2 可能遇到解决的主要问题(1)在设计时如何保证顶翼开启后能自锁?拟定解决方案:拟定设计液压自锁装置或利用齿轮自锁进行创新(2)如何保证车厢顶部不漏雨?拟定解决方案:由于顶部篷布随着顶翼的启闭始终处于运动状态,且敞露在外面长期受风吹日晒,所以拟定选用防水行好,抗老化的材料。(3)如何开启顶翼车门?拟定设计方案:初步拟定两个方案,用油缸直接去顶车翼,或者利用连杆机构,用液压缸驱动连杆机构实现开启。1.4.3 技术路线经分析对比,设定技术路线如图1.1所示。图1.1 技术路线图1.4.4 进度安排1、调研、资料收集,完成开题报告; 3月1日到3月13日; 2、方案设计与分析、二类底盘选型(调研与分析);3月14日到3月27日; 3、总布置设计; 3月28日到4月3日; 4、车厢设计计算选型; 4月4日到4月10日; 5、顶翼翼开启装置辅助装置设计计算; 4月4日到4月10日;6、侧翼翼开启装置设计计算选型; 4月11日到4月17日;7、辅助系统设计; 4月18日到4月24日; 8、完成设计图纸; 4月25日到5月8日;9、整车性能计算分析;整车设计修正; 5月9日到5月15日; 10、完成设计说明书的撰写; 5月16日到5月22日;11、提交指导教师审核、修正设计; 5月23日到5月29日; 11、设计评阅、修改; 5月30日到6月12日; 12、毕业设计答辩准备及答辩; 6月13日后。第2章 总布置方案及二类底盘选型2.1 整车总布置2.1.1 翼开门形式方案由于本课题要设计一款翼开启厢式汽车,较之其他专用车,其副车架是车厢底板纵梁,而副车架布置在后面车厢设计部分有详细介绍,该车的总布置就是核心部件即车厢翼开门形式的布置,故在此对翼开门的结构形式做出三种方案,参照现有车型及有关资料,还有一种顶板为一体,在车厢两侧与顶板连接处设置铰链,而这种设计工作空间大,开启关闭时驱动力大,结构复杂,在此不做对比分析。方案一如图2.1所示图2.1 翼开门上掀式示意图说明:车厢两翼由四个液压缸支起,翼开门为一整体,向上支起。每侧们都可单独开启,后门为对开手动控制。停车取力。广泛应用于中长途运输。适应各种恶劣条件工作。优点:结构简单,开启方便,翼门开启后可最大程度提高装卸效率,装卸方便。副车架,取力装置布置容易,控制系统简单,维修方便,成本低,工作空间相对较小。缺点:翼开门开启角度大,对翼开门支撑轴连接处强度要求高。难点:车厢底部与翼开门处密封;翼开门支撑轴连接处强度;翼开门上部密封性。方案二如图2.2所示。图2.2 车厢包含栏板的翼开车示意图说明:车厢两翼车门中间分段,上端由液压缸控制向上开启。下端向下开至水平,也可垂直放下,适合于舞台演出车,临时展销车。每侧翼门都可单独开启。优点:车厢底部面积大,上段翼开门开启角度小,可在狭窄环境下工作。缺点:结构相对复杂,下段翼开门开启关闭需人工控制,控制困难,在长时间恶劣环境下开启后下段车门关闭困难。维修相对困难。难点:每侧车门两段连接处密封;下段车门水平开启时自锁;车厢底部与厢体处密封;翼开门支撑轴连接处强度;翼开门上部密封性。方案三如图2.3所示。图2.3 翼门断开式翼开车示意图说明:车厢整体每侧分前后两个翼门,分别由两个液压缸控制开启关闭,四个门可分别单独开启。且每个车门都可单独开启,适合中近途运输。优点:翼开门开启方便,便于少量货物装卸。缺点:结构复杂,液压控制系统麻烦,用叉车装卸大量时角度小导致效率低,维修困难,成本高。难点:液压缸布置;控制系统设计,取力系统布置。2.1.2 方案分析与选择由于本设计要设计一款总质量为20吨的翼开启厢式货车,属于重型货车,应用于中远途高效率运输。方案一结构简单,开启方便,翼门开启后可最大程度提高装卸效率,装卸方便。副车架,取力装置布置容易,控制系统简单,维修方便,成本低。优势较之方案二、三明显。方案二适用于舞台演出车,而方案三的四个翼开门的设计适用于载重量很大的货车。在满足设计要求的前提下,尽量选择更实用经济的设计,可大大提高该车生产后期的市场竞争力。该车应用环境可能会十分恶劣,再考虑到日后的维修成本,方案一维修方便,也是一个核心竞争力。而对于方案一的翼开门开启时,翼门划过角度大的问题,在设计车厢时可合理调整长宽高的比例,最大限度的减小划过角度。对于翼开门支撑轴支撑处强度问题,可在车厢设计时在车厢主体上添加几根梁提高强度,问题也就迎刃而解了。综上所述,初步选择方案一的设计。车厢两翼由四个液压缸支起,翼开门为一整体,向上支起。每侧们都可单独开启,后门为对开手动控制。停车取力。广泛应用于中长途运输。适应各种恶劣条件工作。2.2 二类底盘选型2.2.1 二类底盘选择方案针对方案一选择一汽解放三款底盘进行对比分析,见表2.1,确定最终方案。表2.1 底盘参数主要参数方案一方案二方案三质量参数载质量15.5T15.6T14.1T整备质量9.3T9.2T10.6T总质量25T24.99T性能参数最高车速1029385最大爬坡度303636.7等速油耗302929最小转弯直径23.423.823.8制动距离36.736.736.7驻车停放坡度121818续行使里程80013001200最高档经济车速50-7545-6840-60尺寸参数外廓尺寸长119801191010170宽249524902490高35302850/32902830轴距(满载)1950+56001900+56504725+1350前悬(满载)14001375/13851375后悬(满载)348030452720轮距前轮19501950/19281928后轮184018471847后桥中心处上车架表面离地高度空载18471038满载1127988车型号CA1250P63K1L6T3ECA1233P7K2L11T3AECA1253P7K1L71E2.2.2 二类底盘初选通过以上方案主要参数对比分析,方案一车速快,方案三动力性最好,而方案二比较适中,既保证了良好的动力性也保证车速快且经济性较好,具有其他两车型的优点。方案二具有低自重、低重心、低油耗、宽车架、高车速、便于维修保养等优点。方案二可适用于总重1530吨车上,对于该车系列化生产最适合。选择方案二。2.2.3 所选底盘具体参数1、发动机型号BF6M1013-24E3;2、变速器CA7T156;3、传动轴:开式,四开,五个万向节及三套中间支承承,轴管尺寸1106mm;4、前轴:整体式锻压成型,“工”字形断面,中间断面,宽90mm,高103mm,弹簧座处落差100mm,主销中心距1723mm5、驱动桥:一汽解放13吨级单级减速器,主减速器从动锥齿轮节圆直径457mm.锻造桥壳,全浮式半轴,直齿锥齿轮减速器,主减速比i0=4.875/4.444/4.1116、车架:纵梁最大断面尺寸(断面高翼面高板料厚):28090(7+5)mm。车架外宽865mm。7、悬架:前悬架钢板弹簧为少片簧,后端为吊环结构;后多片簧,后悬架有副簧。8、结构参数:前簧151090(20-9.5)mm-4片 后簧17009016mm-10片 12509010mm-9片 钢板弹簧中心距:前簧830mm 后簧1035mm9、车轮,轮胎:轮辋7.50V20,轮胎10.00-2010.00R20、11.00-2011.00R2010、转向器:循环球整体式动力转向器,缸径100.传动比20.511、驾驶室及装备:09款全浮改脸驾驶室,驾驶室内宽2.2米,整体式仪表板及轿车化内饰,三人座,手动式液压举升翻转机构,带预警显示的驾驶室锁紧机构;多功能可调高靠背座椅,靠背角度可调的乘客座椅,均带安全带。中间座椅,装安全带;三档电动刮水器,单臂式玻璃升降器,卡板式门锁,风窗洗涤器,地毯、冷气,大型球面后视镜,空气混合型暖风系统,多点喷出式除霜装置,选装空调。12、制动系:手动调整臂,前后独立双回路气制动;装有快放阀,空气处理单元,制动管路采用快插接头,四通道ABS。具体参数如表2.2所示。表2.2 制动系具体配置参数行车制动器前后均为气动鼓式,前制动鼓内径440,后制动鼓内径410;蹄片宽度;前轮135,;后轮150.驻车制动器系统中装有继动阀,活塞式制动缸,手动阀控制,作用于后桥上。空气压缩机单缸水冷,发动机额定转速时,800kPa压力下,实际排气量不小于380L/min。贮气筒共有三个,两个容积35L,分别供前桥,后桥制用气;另一个容积15L的驻车及辅助制动供气;辅助制动器发动机排气制动阀及控制气缸,电磁气动操纵。13、电器、仪表:具体参数如表2.3所示。表2.3 电器装置具体参数电气系统整车电气系统24V,负极搭铁蓄电池6-QAW-120D,两只串联。发电机整体交流发电机,负极搭铁,电压28V,电流45A,功率1kw起动机电磁操纵式,电压24V,最大输出功率6kw仪表组合仪表组合开关转向信号、变光,刮水器和洗涤器,灯光开关组成,设有转向开关自动回位装置;起动开关有自锁转向盘的防盗机构及停机装置;功能开关;预热,电气喇叭转化、排气制动、前雾灯、后雾灯、危险警报开关组成;灯光系统组合式前照灯:含远光灯、近光灯、前转向灯、前位灯、转向辅助照明灯;前雾灯;组合式后灯;含制动灯、转向信号灯、后位灯和反射器、倒车灯、牌照灯、危险警报灯、后示廓灯暖风暖风电动,24V永磁式,输出功率85W刮水器刮水器电动机,永磁双速直流电动机电路保护4路大功率熔断器及32路片式熔断器组成;电路控制保险丝盒总成,控制盒总成及电源赔点盒总成组成。2.3 本章小结本章对整体设计方案进行了分析对比,确定了整车结构形式。选定了专用车的二类底盘,并详细介绍了二类底盘及动力总成的参数,为下一步车厢设计奠定了基础。第3章 车厢设计3.1 车厢尺寸参数的确定3.1.1 车厢外廓尺寸外廓尺寸应在厢式货车总体设计阶段予以确定。其中:厢体长度主要由前后轴荷分配系数决定,鹰接近原车厢长度,以便保持原底盘性能;厢体宽度主要由底盘轮距、使用要求及法规限宽等因素决定;厢体高度由改装后的质心高度(影响汽车的行驶稳定性)决定,在满足装载容积及装卸方便的情况下,应尽量减小厢体高度,以降低质心,提高汽车行驶的稳定性。初选车厢长宽高:964024902252 3.1.2 车厢内框尺寸内框尺寸确定了车厢容积的大小。应从车辆用途、装载质量、货物密度以及包装方式、尺寸规格等方面考虑,以便提高运输效率。车厢容积按下式计算V=式中 V车厢容积(m);、厢内有效长度、宽度、高度(mm)。初定质量利用系数为0.8,总质量为20吨,故载质量为9吨,考虑5%超载率,可装10吨货物。初定内框尺寸长宽高:950022902052可装货物密度为:0.211kg/m,故货物密度只要大于该密度就可装进车厢,而一般货物均大于该密度,该车是限定质量而非装满,只要能将9.45吨货物装进车厢即可。3.2 车厢结构与设计3.2.1 车厢骨架结构设计(1)支架总成支架即车厢骨架支撑部分,承受车厢的受力,支架总成由异性钢管焊接而成,其结构见图3.1。选用异性钢管:初选ABS:80607理论重量13.19kg/m图3.1 支架总成结构示意图(2)前围骨架前围为封闭型结构,由异性钢管骨架和钢板组合而成,阻挡货物冲击。前围骨架由外支撑架、内骨架和液压缸支撑架组成。参照相关原有车型。如图3.2所示。外支撑架选用异性钢管:初选ABS:80607理论重量13.19kg/m内骨架选用异性钢管:初选ABS:50323理论重量3.46kg/m液压缸支撑架选用异性钢管:初选ABS:80607理论重量13.19kg/m图3.2 前围结构(3)后围骨架后围由支撑框架和后门组成,框架由异性钢管焊接成,框架内部为一对开后门,后门可270开启与车厢外壁相叠。外支撑架选用异性钢管:初选ABS:80607理论重量13.19kg/m液压缸支撑架选用异性钢管:初选ABS:80607理论重量13.19kg/m1、门锁总成;2、后门;3、铰链总成;4、外支架图3.3 后围结构还包括门锁总成和铰链总成结构如图3.3所示。考虑车门与支架之间的密封上下各预留5mm密封条间隙,左右预留10mm间隙,而考虑到铰链的安装,故又在外支架内侧又焊接一条梁,材料型号同外骨架,铰链为六个,锁两个,而考虑液压缸的安装位置,与前围一样都在中间梁上加焊一条梁。(4)底架底架是整车车厢的安装基础,受力比较大,因此底架的纵梁和横梁均采用槽型钢,并采用纵横搭接的结构,以提高底架的强度和刚度。底架纵梁即是副车架。1、纵梁选用槽型钢:热轧槽钢(GB/T707-1988)型号32b理论重量43.107kg/m图3.4 底架纵梁槽钢尺寸2、横梁选用槽型钢:热轧槽钢(GB/T707-1988)型号10理论重量10.007kg/m图3.5 底架横梁槽钢尺寸内骨架选用异性钢管:初选ABS:50323理论重量3.46kg/m图3.6 底架结构及外形尺寸3、副车架设计在专用汽车设计时,为了改善主车架的承载情况,避免集中载荷,同时也为了不破坏主车架的结构,一般多采用副车架(副梁)过渡。本车在工作中受较大的弯曲应力。因此,本车副车架纵梁采用两根抗弯性能较好的平直槽行梁。在增加副车架的同时,为了避免由于副车架刚度的急剧变化而引起主车架上的应力集中,所以对副车架的形状、安装位置及与主车架的连接方式都有一定的要求。副车架的截面形状及尺寸用汽车副车架的截面形状一般和主车架纵梁的截面形状相同,多采用如图3.4所示的槽形结构,其截面形状尺寸取决于专用汽车的种类及其承受载荷的大小。参照国内外总质量相近车型的副车架纵梁端面尺寸,确定副车架纵梁端面尺寸为图所示。副车架的前端形状及安装位置在保证使用可靠的前提下,为了提高挠曲性,减小副车架刚度,应尽量减少副车架的横梁,以减少对纵梁的扭转约束。副车架油缸支承横梁与翻转轴横梁形成框架。油缸支承横梁应尽量靠近后悬架前支承处的横梁,最好能位于后框架之内。因为这段主车架变形小,所以副车架对其扭转约束力也相应减弱,同时保证了举升机构的几何特性。在副车架结构要求刚性较高时,可在主、副车架中间增加一层橡胶垫,当主车架变形时以弹性橡胶的变形来减弱副车架对主车架的约束。副车架与主车架连接如图3.7所示。图3.7 副车架与主车架的连接A-A处是截面突变点,在受冲击载荷时,此处出现应力集中,严重时造成主车架断裂。这就要求副车架的前端结构要设计成渐变截面,以减缓应力集中。副车架前端形状常有三种形状(见图3.8)。对于这三种不同形状的副车架前端,在其与主车架纵梁相接触的翼面上部加工有局部斜面,其斜而尺寸如图3.8(c)所示:;。(a)U形;(b)角形;(c)L形图3.8副车架的三种前端形状如果加工上述形状困难时,可以采用如图3.9所示的副车架前端简易形状,此时斜面尺寸较大。对于钢质副车架:;对于硬本质副车架;副车架在汽车底盘上布置时,其前端应尽可能地往驾驶室后围靠近。图3.10为某散装水泥运输车的罐体、副车架相对于汽车底盘的安装位置。在满足轴荷分配的前提下,其中A不宜过大,留足空压机的位置即可;B为副车架的前增离主车架拱形横粱的距离,一般在100mm之内;C为固定副车架的前面第一个U型螟栓距拱形横梁的距离,一般控制在500-800mm的范围内。(a)刚质副车架 ;(b)硬木质副车架图3.9 副车架前端简易形状图3.10 副车架的安装位置确定副车架方案参照相关车型,本设计选用3.7(a)所示结构。其中H=320,h=120,l=320.副车架与主车架的连接设计副车架与主车架的连接常采用如下几种形式。止推连接板图3.11是采用的止推连接板的结构形状及其安装方式。连接板上端通过焊接与副车架固定,而下端则利用螺栓与主车架纵梁腹板相连接。止推板的优点在于可以承受较大的水平载荷,防止副车架与主车架纵梁产生相对水平位移。相邻两个推止推连接板之间的距离在5001000mm范围内。 1-副车架;2-止推连接板;3-主车架纵梁 1-上托架;2-下托架;3-螺栓图3.11 止推连接板的结构 图3.12 连接支架连接支架连接支架由相互独立的上、下托架组成,上、下托架均通过螺栓分别与副车架和主车架纵梁的腹板相固定,然后再用螺栓将上、下托架相连接,见图3.12所示。由于上、下托架之间留有间隙,因此连接支架所能承受的水平载荷较小,所以连接支架应和止推连接板配合使用。一般布置是在后悬架前支座前用连接支架连接,在后悬架前支座后用止推连接板连接。U型夹紧螺栓当选用其它连接装置有困难时,可采用U型夹紧螺栓。但在车架受扭转载荷最大的范围内不允许采用U型螺栓。当采用U型螺栓固定时,为防止主车架纵梁翼面变形,应在其内侧衬以木块,坦在消声器附近,必须使用角铁等作内衬。综合考虑三种连接方式的特点,以及装配工艺性,本文设计的自卸车主副车架之间采用止推连接板和连接支架配合使用。在后悬架前支座前用连接支架连接,在后悬架前支座后用止推连接板连接。每侧设置三个止推连接板,如图3.13所示。图3.13 副车架尺寸止推连接板尺寸如图3.14所示。图3.14 止推连接板尺寸副车架对主车架起到加固作用,其宽度和选用的底盘的宽度相同,高度也相同,长度在底盘主车架长度基础上去掉主车架与车厢之间的距离长度。其尺寸设计如下:副车架长度: 9745mm副车架宽度: 865mm副车架高度: 320mm连接支架孔的确定参照主车架对钻孔的要求如图3.15所示。图3.15 主车架钻孔的孔径与孔间距再根据表3.1中对应数据,本设计为总质量20吨车,为重型车,故选A=80mm,孔径=14,距槽钢最下端距离取60mm。对应B=200,满足要求,可继续进行。表3.1 钻孔尺寸要求尺寸车型重型车中型车轻型车孔间距/mmA706050B504030C504030孔径/mm151311(5)顶板 顶板为两条纵梁焊接在一起,再焊接在前围和后围的上梁上。 所选异性钢管型号与支架型号一样,故不在此重复说明。(6)翼门翼门是本设计的核心部分,尽量减小开启关闭时的划过空间,进而解决开始所提出的问题。翼门分三个部分,侧翼、顶翼、铰链连接总成。侧翼:侧翼骨架初选异性钢管:初选ABS:50323理论重量3.46kg/m图3.16 侧翼骨架结构侧翼结构如图3.16所示,其余各梁之间距离均为950mm。顶翼:中间横梁选用异性钢管:初选ABS:80607理论重量13.19kg/m其余骨架选用异性钢管:初选ABS:50323理论重量3.46kg/m顶翼骨架结构尺寸见图3.17。图3.17 顶翼骨架结构铰链连接总成:铰链是连接和保证翼门旋转的关键部件,其结构示意图为图3.18。图3.18 铰链总成3.2.2 蒙皮的设计蒙皮是薄壁板件。通过一定的固接方式(如铆接、焊接、粘接等)覆盖在骨架上,成为车厢的内外表面。蒙皮通常采用0.8-1.5mm厚的薄钢板,也有的采用铝板或玻璃钢板。非金属蒙皮厚度为2-3mm。为了提高蒙皮的刚度,在蒙皮上压制成各种截面形式的加强肋。其中弧形刚度最佳,其次是三角形和矩形。蒙皮之间应留有15mm左右的搭接量,这既是结构上的需要,也是借此补偿骨架开挡和蒙皮本身的尺寸误差。车厢内饰多采用人造夹层板制作。人造夹层板较厚,不能搭接,只能对接,并采用装饰压条进行封口。由于压条较宽,故对接缝的要求不高,允许有小于3mm的间隙存在。内饰的外表面覆盖一层压制有加强肋的内蒙皮。为减轻质量,可将内蒙皮制成条状,从下至上间断布置。这样既可以保护内饰件,有可使货物直接与内蒙皮接触。前围内蒙皮,翼门内外蒙皮,选用0.8mm薄钢板,底架由于受载荷较大,内蒙皮选用4mm钢板。3.3 车厢门、密封条的设计3.3.1 车厢后门的设计车厢一般设置后门,有利于货物的装卸和行车安全。对于较长车厢,应增设侧门。厢门的形状采用矩形平面结构。厢门及门框占据了整个车厢后围,门可以转过270与车厢外侧壁相叠,这样开门不占空间,有利于在狭窄作业地点工作。后门开启方式分单开式、对开式和上掀式三种。单开式后门开启时扫过的空间大、操作不安全,门框受力集中,结构不合理,但厢门开启、关闭机构简单、可靠。左右对开式后门设计较合理,它客服了单开式的缺点,得到广泛应用。侧门开启方式分单开式、对开式和推拉式三种,其开启角度均为180。推拉式侧门启闭不占外部空间,方便装卸作业。侧门中心线与车厢前段的距离应为车厢总长的1/2左右。车门骨架选用异性钢管:初选ABS:80607理论重量13.19kg/m结构尺寸为宽1130mm,高1790mm的骨架,再在中间焊两条横梁分别距上下横梁为600mm,如图3.19所示。图3.19 后门骨架3.3.2 密封条的设计车厢应具有良好的密封性,以防止灰尘和雨水渗入车厢。车厢用密封条应满足以下要求:1)有良好的弹性和机械强度,以保证密封可靠。2)有良好的耐磨性,不易老化,使用寿命长,耐候性好,即在-40-50的温度范围内均保持良好的使用性能。3)便于成行和装配。根据以上要求,常选用VAG4-543-67型黑色橡胶作为密封条。3.4 车厢设计校核3.4.1车厢质量车厢的尺寸结构校核放在最后分析,在此只对车厢质量进行计算,以保证质量利用系数在0.8-1之间。忽略连接处钢管质量,由于在后面强度校核时可能连接时可能要加焊角铁等方式连接,忽略的质量在一定程度上弥补了该质量。液压取力系统不计其中,车厢总质量为:3.595(t)初设取力系统为0.25t整车整备质量为7.23.5950.25=11.045(t)载质量:9t载3人,每人按65kg计算质量利用系数:9/(11.0450.0653)=0.8007在柴油机0.8-1之间,故在这步看来设计合理。3.4.2 使用ANSYS12.0对车厢底架静态分析1、对车厢底架进行proe建模 使用ProE Wildfire 4.0版本对车厢底架进行实体建模,经多次拉伸、镜像、复制等操作,可得实体模型如图3.20所示。图3.20 车厢底架实体模型2、导入ansys12.0中并划分网格 将实体模型导入ansys12.0中,确定所用为Q235钢材,材料物性参数如表3.2所示。数据输入用Kg-mm-s单位制,输出结果中应变的单位为mm,应力的单位为pa。计算结果中最大应力小于235 Mpa,即可满足强度条件。表3.2 Q235材料特性名称弹性模量(Gpa)泊松比密度(kg/mm)屈服强度(Mpa)Q2352100.37.85235 设置完材料属性后,对实体模型进行网格划分,为了减小内存和分析时间,在划分网格时将网格划分密度调到最大10,网格划分结果如图3.21所示。3、加约束和载荷 在连接支架螺栓孔处加全约束,在止推连接板与主车架接触处加全约束。 在底架横梁上表面加载荷。载荷大小为满载时的3930pa。4、进行分析 分析结果位移变形、应力分布情况如图3.22、3.23所示。最大位移变形量出现在底架最前端的焊接点处,为0.48mm,变形量小,而在设计中在此处焊装前围,还有一根内骨架横梁在实体建模中没有体现,可中和变形量,故在此步可满足设计要求。图3.21 车厢底架实体网格划分图3.22底架位移变形图图3.23底架实体应力分布图由图可看出,最大强度为99.9Mpa235Mpa,强度要求满足设计要求。综上所诉,经过ANSYS分析,车厢底架满足设计要求,其各种性能均满足要求。3.4.3 使用ANSYS对车厢顶架支撑梁静态分析1、实体建模 由于顶架支撑梁在车静止时工作,所承受的最大载荷是翼门完全开启时,翼门的重力。由此可将顶架支撑梁整合成如图3.24所示的实体模型。3.24顶架支撑梁实体模型2、网格划分 划分情况如图3.25所示。同车厢底架网格划分密度调到最大。3.25顶架支撑梁网格划分3、加约束和载荷在顶架支撑梁两端面上加全约束。 由于顶架支撑梁只是负责翼门的支撑,故在此将翼门看成一整体,通过铰链将自身重力传到支撑梁上,而所选铰链一侧有20个之多,可近似看成是均匀分布在支撑梁上,整合的结果为在梁的上表面加载7700pa的压强。4、进行分析 分析结果位移变形、应力分布情况如图3.26、3.27所示。最大变形量发上在梁的中间,由图可看出,变形量为7mm,考虑整个梁的长度是9425mm,这样来看这个变形量不大,而变形为弹性变形,即翼门完全开启时会发生约7mm的变形,而翼门关闭后变形消失,故对顶梁支撑架的影响很小,可不予考虑,故设计合理。由图可知,最大强度为61.4Mpa235Mpa,强度要求满足设计要求。图3.26顶架支撑梁位移变形图 图3.27顶架支撑梁实体应力分布图 综上所述,顶梁设计满足设计要求。对整车的前围和后围的分析,要考虑多种工况,如制动时,转弯时,加速时等。在此就不对其进行分析了。3.5 本章小结本章确定了车厢的材料结构及外形尺寸,对车厢的前围,后围,翼门,底架,顶板支撑梁做了详细的设计选型,确定了翼开门的质量。并对车厢底架和顶架支撑梁进行了有限元分析,保证所选材料满足设计要求,为下一步液压取力系统设计做好基础。第4章 液压系统设计与取力系统布置4.1 液压控制系统设计液压系统由液压能产生部件、工作部件与操纵控制部件三大部分组成。翼开启厢式汽车所采用的油泵、油缸、液压阀等液压系统元件均为高度标准化、系列化与通用化且由专业化液压件厂集中生产供应。因此在自卸车改装设计中只需要进行液压元件选型计算。其主要内容包括油缸的直径与行程、油泵工作压力、流量、功率以及油箱容积与管路内径等。4.1.1 工作原理该系统由取力器、油泵、液压控制阀、油缸、油箱、操纵系统以及油管系统等组成。其工作原理如下:1、准备 先将自卸车处于驻车制动状态,并将变速器置于空挡。将转阀手柄置于水平位置。启动发动机,然后踩离合器结合取力器使油泵进入工作状态。此时液压油经油泵、单向阀、液压换向阀流回油箱。2、举升将转阀手柄逐渐向上转动关闭换向阀。此时,从油泵经单向阀来的高压油,进入油缸实现举升。油缸举升到最大行程时拨动限位阀,将高压油路与回油路接通而卸荷,举升停止,货厢处于举升最高位置。3、保持将转阀手柄置于“保持举升区间”,并切断取力器停止油泵工作。此时压力油被锁死在油缸内。可按需使货厢处于任意举升位置保持。4、降落将转阀手柄推至慢落位置,回油路仅部分打开,实现车厢缓慢降落。若将转阀手柄推到底,则回油路被全部打开,油缸下腔油液经分流体向油箱快速回油。4.1.2 液压系统原理布置本设计车型与其他装用车相比,在保证其他专用车的要求的基础上,最关键的部分是要保证单侧翼门两个液压缸同步。这就在设计原理图时增大了难度。初步设计两种方案,见图4.1:(a)(b)图4.1 液压系统原理图对比以上两种方案,换向阀均为电磁换向阀,均带锁止功能,但结构复杂,考虑经济型,遵循在满足要求的前提,尽量减少控制阀的原则,设计第三种方案如图4.2所示。图4.2 液压系统原理图方案三结构简单,但是不能进行锁止,选择方案(c),再加设一个机械锁止机构,棘轮棘爪机构,在后面辅助机构设计中进行详细介绍。4.2 液压缸选型初选系统压力6.3MPa,液压缸最大行程400mm,工作时间20s。选择车辆用液压缸,图4.3为液压缸型号说明图4.3 液压缸型号说明选择液压缸型号为DG-J63C-2E,液压缸尺寸如图4.4所示。图4.4 液压缸尺寸4.3 液压泵及液压控制阀的选择4.3.1 液压泵选择根据液压泵的最大工作压力选择泵类型,根据流量选择规格。液压缸推力的确定: 翼门质量为449.6846(kg) 由于铰链处受力为单个翼门质量的5-10倍,故液压缸推力初步确定为翼门重力的5倍22250N=22.25kN确定液压泵的流量:=kk=1.1-1.3取1.3=1.3(4A)m/sA=3115.665液压缸最大输出速度m/s最大行程400mm,初选20s开启=20mm/s则=19440ml/min驱动功率=/kW =8.1kW液压泵初选Y-254.3.2 液压阀选择主要依据压力阀所在油路的最大工作压力和通过该阀的最大流量。1、 溢流阀符号意义型号BG-03-32 调压范围0.5-25.0Mpa;最大流量100L/min;重量5.0kg2、手动换向阀符号意义型号4WMM6W型103、RB型平衡阀符号意义型号RBG-03-R4、分流集流阀符号意义型号3FJLE=L20-130H5、单向阀符号意义型号CRG=03-04-504.4 液压油箱及管径确定4.4.1 液压管径确定油泵排量1.44m/s初选管路都一样,故由油泵排量均分为4份,当一侧翼门工作时,均分两份,故Q=0.0002m/s,开启和关闭都用同一管,故按压油管路计算,3-6m/s,取最大值6m/s,算出d=6.5,所以软管内径取10mm。4.4.2 液压油箱容积确定V=m经验系数;液压泵每分钟排出的液体体积m,为0.024m/min。根据JB824-66,6.3算中压,然该设计的车为行走机械,故=1 V=0.024m4.5 取力器选型除了少量专用汽车的工作装置因考虑工作可靠相符殊的要求而配备专门动力驱动外(例如部分冷藏汽车的机械制冷系统),绝大多数专用汽车上的专用设备都是以汽车底盘自身的发动机为动力源,经过取力器,用来驱动齿轮液压泵、真空泵、柱塞泵、轻质油液压泵、自吸液压泵、水泵、空气压缩机等,从而为自卸车、加油车、牛奶车、垃圾车、吸污车、随车起重车、高空作业车、散装水泥车、拦板起重运输车等诸多专用汽车配套使用。因此,取力器在专用汽车的设计和制造方面显得尤为重要。根据取力器相对于汽车底盘变速器的位置,取力器的取力方式可分为前置、中置和后置三种基本型式,每一种基本形式又包括若干种具体的结构,如下所列。其中,变速器侧盖取力,由于在设计变速器时已考虑了动力输出,因而一般在变速器左侧和右侧都留有标准的取力接口,也有专门生产与之配套的取力器的厂家,这种取力器较为常用,故本课题中,为了便于设计,节约成本,同时也考虑到大批量生产,采用变速器侧盖取力方式。根据所选底盘对应厂家提供的取力器进行选择,选择型号4207010-110A,结构如图4.5所示,输出功率为45kW,远远大于液压泵的驱动功率,故满足设计要求。图4.5 取力器4.6 液压、取力系统布置及安装4.6.1 液压泵固定安装 图4.6 液压泵固定板如图4.6所示,两块钢板用螺栓分别连接到液压泵和副车架横梁上。4.6.2 液压缸安装固定支架由两个角铁焊接而成,中间用一个销子,两端有两组垫片来调整液压缸位置,用螺母紧固。,结构如图4.7所示。图4.7 液压缸连接支座4.6.3 取力器与液压泵连接1、连接方案确定提出两种方案,传动轴和法兰盘连接,由于传动轴连接,结构复杂,部件较多,成本较高,而法兰盘连接对安装精度要求较高,但结构简单,故选择法兰盘连接,在法兰盘加工和安装时要特别强调其精度要求。2、 法兰盘设计法兰盘特别提出一点,为保证取力器输出轴和液压泵驱动轴的通轴度,所以要保证法兰盘大面和轴孔的垂直度,具体尺寸和技术要求在图纸RL5200-006上体现,也可如图4.8所示。图4.8 法兰盘4.6.4 阀箱及液压油箱总成安装 图4.9 箱体总成安装位置将液压油箱和阀箱做成一体,总成尺寸在图纸上有详细介绍,考虑到人操作时手臂长度,总成不易距离翼门太远,这个距离为430mm,可供人员合理操作。故在此不做调整。由异型钢管和角铁焊成两个支撑架,分别用螺栓固定,结构简单,可行性大,具有实际意义。4.7 本章小结 本章所包含内容是本设计的核心内容,包括液压系统的设计和取力系统的布置等,到此本设计已经进行一多半了,而在液压系统设计时考虑到简化原理图,故液压机构不包括锁止功能,在接下来一章中所设计的辅助系统关键就是机械机构锁止翼门,之后加上校核分析修正,即可完成本设计。故本章的核心部分要结合图纸进行详细了解。第5章 辅助系统设计本设计辅助系统主要是指翼门机械锁止机构设计,故在此进行详细介绍。5.1 锁止机构方案确定为了在一定的空间内,安装一套机械锁止机构,以保证翼门开启后能够自动锁止,在此提出三种方案:方案一:三连杆机构;在车厢内部设置一套三连杆机构,结构简单,运动轨迹复杂,工作空间较大,而且考虑到液压缸的安装之后,空间不够,故决定放弃。方案二:滑到连杆机构;在车厢骨架中间横梁上焊装一条滑到,而将连杆铰接到翼门顶部纵梁上,结构复杂,需外力控制,出现与方案二同样的问题,空间不够,亦放弃。方案三:棘轮停止器;在翼门前后围外侧固定棘轮,在前后围骨架中间横梁外侧设置一个棘爪,沿着支架设置操纵机构,这种方案实施起来较可行,但对棘轮和棘爪的强度要求较大,故在此进行专门设计,也可选取相关零部件厂生产的标准件,考虑到本方案对空间要求小,针对机构较复杂,在设计时遵循尽量减少零件的原则优化设计。5.2 棘轮设计棘轮结构及参数如图5.1、5.2所示:图5.1 棘轮尺寸结构棘轮参数如表5.1所示表5.1 棘轮参数模数m12齿数z12周节(分度圆直径)p37.68齿顶高系数ha*1顶隙系数C*0.35全齿高h13.188精度等级12-GB10095-2001齿宽系数1.6675.3 棘爪设计棘轮结构如图所示:图5.2 棘爪尺寸结构棘爪强度计算:M=弯矩Nmm M=Fez-棘爪危险截面的截面系数A-棘爪危险截面的面积经计算,所设计满足设计要求5.4 操纵机构总成设计为了精简机构,设计成连杆机构,如图5.3所示。图5.3 操纵机构总成一共四根杆,连接处为铰接,第二三杆用钢管即套筒套住,中间添加橡胶充当缓冲块。当翼门开启到最高点时,第四杆自身重力,支撑一杆顶着棘爪卡住棘轮,当翼门关闭时,操纵人员向上推一下四杆,随即带着棘爪脱离卡位,而防止运动干涉和保证机构有自由度,故将二三杆分离,用缓冲橡胶保证运动平顺。5.5 本章小结 本章的辅助系统主要就是翼门锁止机构的设计,而本章的设计属理论创新,实际现行车型并无此机构,由于本人能力有限,无法深入设计,但经过理论分析,依旧觉得此方案可行性较大。因为该机构,在液压系统具有锁止功能时也可加设,而机械机构锁止较之液压锁止,可保证翼门长期保持开启状态,而且利用杆件自身重力回位的巧妙设计也值得深入研究。第 6 章 整车性能分析6.1 汽车动力性能分析6.1.1 基本参数的确定发动机的输出转矩和输出功率随着发动机的转速变化的二条重要特性曲线,为非线形曲线。工程实践表明,可用而次三相式来描述汽车发动机的的外特性,即 (6.1)式中: 发动机输出转矩(Nm); 发动机输出转速(r/min); a、b、c待定系数,有具体的外特性曲线决定。根据外特性数值建立外特性方程式。如果已知发动机的外特性,则可利用拉格朗日三点插值法求出公式中的三个待定系数的a、b、c。在外特性曲线上取三点,即、及、,依拉氏插值三项式有将上式展开,按幂次高低合并,即可得三个三个待定系数为 在发动机外特性曲线图未知的情况下,可按经验公式拟合外特性方程式。如缺少所需发动机的外特性,但从发动机铭牌上可以得到该发动机的最大输出功率及相应转速和该发动机的最大转矩及相应转速时,可用下列经验公式来描述发动机的外特性。 (6.2)式中: 发动机最大输出转矩(Nm); 发动机最大输出转矩时的转速(r/min); 发动机最大输出功率时的转速(r/min); 发动机最大输出功率时的转矩(Nm)。 由公式(6.1)和公式(6.2)可得: 对台架试验数据用修正系数进行修正,才能得到发动机的使用外特性。按GB/T21404-2008标准试验中=0.850.91。6.1.2 汽车的行驶方程式汽车在直线行驶时,驱动力和行驶阻力之间的关系式如下。 (6.3)式中: 驱动力; 滚动阻力;空气阻力;坡度阻力; 加速阻力。1.驱动力的计算汽车在地面行驶时受到发动机限制所能产生的驱动力与发动机输出转矩的关系为 (6.4)式中: 变速器某一挡的传动比;主减速器传动比;传动系统某一挡的机械效率;驱动轮的动力半径;发动机外特性修正系数。2.滚动阻力的计算汽车的滚动阻力的计算公式为 (6.5)式中: 举升式气卸粉罐汽车的总质量; 道路坡度角;滚动阻力系数。3.坡道阻力的计算汽车上坡行驶时,整车重力沿坡道的分力为坡道阻力,其计算公式为 (6.6)4.空气阻力的计算汽车的空气阻力与车速的平方成反比,即 (6.7)式中: 空气阻力系数,举升式气卸粉罐汽车可取为0.50.9;迎风面积(m2),可按A=BH估算,B为轮距,H为整车高度。5.加速阻力的计算加速阻力是汽车加速行驶时所需克服的惯性阻力计算公式为 (6.8)式中: 汽车加速度(m/s2);汽车整备质量(kg); 传统系统回转质量换算系数。的计算公式为 (6.9)式中: 车轮的转动惯量(kgm2);发动机飞轮的转动惯量(kgm2); 车轮的滚动半径(m)。进行动力性计算时,若、的值不确定,则可按下述经验公式估算值。 (6.10)式中: =0.030.05。低挡时取上限,高档时取下限。将式(6.4)、(6.5)、(6.6)、(6.7)、(6.8)代入式(7.3),得 (6.11)因为 (6.12)将式(6.10)代入(6.9)中得 (6.13)式中: 6.1.3 汽车动力性能计算1、底盘参数,见表6.1、表6.2表6.1 汽车参数 名称 符号 数值与单位发动机最大功率 164kw发动机最大功率时的转速 2 300r/min发动机最大转矩 770Nm发动机最大转矩时的转速 1 400 r/min车轮动力半径 0.512 m车轮滚动半径 r0.512主减速比 4.111汽车列车迎风面积 5.6汽车满载列车总质量 20 000kg通常认为静力半径、动力半径、滚动半径相等。表6.2 变速器比挡位123456710.127.274.312.7181.8261.34212、动力性计算需要确定的有关参数,见表6.3、表6.4表6.3 相关系数的确定名称符号数值发动机外特性修正系数0.82直接挡时传动效率00.89其他挡时传动效率0.86空气阻力系数0.8滚动阻力系数0.0120表6.4 旋转质量换算系数计算结果挡位12345676.173.691.97881.33551.1301.0841.063、确定发动机外特性曲线的数学方程根据以上公式可计算出4、计算各档时的系数A、B、C1、C2和D值,见表6.5表6.5 各挡的A、B、C1、C2和D值挡位ABC1C2D1-1993.2725874.45-39903.5-19600018381.883382-739.10513353-28665.8-1960009411.2208363-154.1714693.151-16994.5-1960003241.2908084-38.82251866.418-10717.2-1960001247.9958535-11.918842.3868-7199.97-196000534.81174556-4.85769455.0038-5291.55-196000267.31503187-2.1252.6446-3943.03-196000125.72121045、计算最高车速当汽车以直接挡行使时有公式因为A0,D0,求专用汽车的最高车速为.087km/h6、计算最大爬坡度将最低挡(第挡)的A、B、C1、C2代入下式中=0.2248将E代入=12.3所以得到该车的最大爬坡度=0.2187、计算最大加速度 将各挡的A、D和代入,可得到该车在各挡位时的最大加速度,见表6.6。表6.6 各挡的最大加速度挡位1234567/()1.4304671.4056571.3754991.343391.2654731.1696241.0873846.2 燃油经济性计算专用汽车的燃油经济性通常用车辆在水平的混凝土或沥青路面上,以经济车速v满载行驶的百公里油耗量来评价,百公里油耗Q,单位L/100km。可以根据发动机万有特性来计算。公式为: (6.14)式中: 发动机的有效输出功率(kW); 发动机燃油消耗率(g/kWh);燃油的重度。柴油可取7.94-8.13N/L,这里取7.94首先计算出经济车速下相应的发动机转速 (r/min) (6.15)本设计的翼开启厢式车的经济车速为65km/h。则 = 1384(r/min)在经济车速下发动机功率为=68.17kW由(6.14)式得L/100km27故经济性满足设计要求。 6.3 整车稳定性分析行驶稳定是保证汽车安全的一项重要性能指标。因此,设计时要对汽车空载质心高度和空载侧倾角进行了计算,保证行驶的安全性。6.3.1 空载质心高度的计算空载时,厢式车各部件的质量及质心高度见表6.7。表7.7 主要部件质量和质心高度部件名称质心高度(mm)质量(kg)二类底盘1 1007 200车厢总成22782745副车架1 148850其它部件1150300根据表6.3各部件的质量和质心高度,可求得罐车质心高度为1396.48mm6.3.2 空载侧倾角的计算厢式车空载的侧倾角是评价整车稳定性的重要参数。如图6.1所示。 图6.1 厢式车侧倾角罐车空载侧倾角的计算公式为 式中: B车轮外侧倾翻点宽度 ,为2 480mm; h厢式车质心高度,为1396.48mm。则 =41.6空载侧倾角应大于等于,故设计满足侧向稳定性条件。6.4 整车轴荷分配计算将车厢简化成如图7.2所示。支点1处为前轴位置,支点2为中轴位置,支点3为后轴位置,F的作用点为车厢质心位置。图中,L1=3892.5mm,L2=4842.5mm,满载时F=168000N。由于三个支撑点,故将前轴和中轴整合成一个点,即在两轴中心处虚构一个轴4,再根据轴荷分配进行计算。算得后轴受载荷为9908.18kg11500,同理前轴和中轴载荷也可求出,均小于6750,故满足设计要求。图6.2 受力分析图由于轴荷没有发上变化,故本车的制动性、平顺性、通过性等性能没有改变,不用校核。6.5 本章小结本章对设计的翼开启厢式汽车的整体进行简单的分析。对动力性、经济型、稳定性和轴荷分配进行了计算,在保证满足设计要求的基础上也符合原有底盘的性能参数。本章的计算进一步验证了,底盘选型和车厢设计的合理性,其主要性能均满足要求,至此本设计基本完成。结 论本毕业设计是改装设计一款总质量20t的翼开启厢式货车。在整个设计过程中,根据专用车小批量生产的特性,遵循尽量缩短生产周期的原则,力求精简结构,降低成本,市场实用性较好,在部件的选择上基本上都使用标准件或市场上可采购到得部件。设计主要内容包括以下几个部分:(1)总布置方案设计选择时,做出三种方案,进行对比分析,做到尽量涵括现有车型及理论概念车型的结构及特点。(2)二类汽车底盘选型时,力求保证所选底盘的性能参数准确,全面。根据载重货车的特点,兼顾动力性和经济型的对比。(3)车厢设计。从车厢的骨架设计到蒙皮的选择,从翼开门强度的分析,到密封性能的保证,从骨架钢管的选择到连接方式的确定,车厢设计作为本次设计的核心内容之一,基本做到结构合理,选材恰当,连接稳定。并使用Proe对底架和顶架支撑梁进行实体建模,使用ANSYS12.0进行静态分析。(4)液压系统设计。液压控制系统设计,做到翼门开启关闭,在保证其它专用车基本功能的前提下,对每侧液压缸工作同步性要额外考虑,故加设了平衡阀。还包括液压元件的选取。(5)取力系统布置。停车取力,变速器侧端取力。对取力器和液压泵连接元件的设计,固定。(6)辅助系统设计。主要是翼门机械锁止机构的设计,对棘轮棘爪和机械操纵机构总成的设计布置安装,都有详细设计。(7)整车性能分析。从动力性、经济型、稳定性以及轴荷的重新分配校核,再次确认本次设计相关设计选型部分合理。由于时间紧迫及设计人员水平有限,本次设计还存在许多不足,若以后有机会进行设计改型,定将弥补遗憾。参考文献1徐达,蒋崇贤.专用汽车结构与设计M.北京:北京理工大学出版社,1998,12.2成大先.机械设计手册M. 北京:化学工业出版社,2004,1.3武田信之.载货汽车设计M. 北京:人民交通出版社, 1998,5.4刘惟信.汽车设计M. 北京:清华大学出版社,2001,7.5苟文选.材料力学M. 陕西:西北工业大学出版社,2001,1.6郎有利.专用汽车维修M. 北京:人民交通出版社,1999,7.7 陈家瑞. 汽车构造M. 北京:机械工程出版社, 2004,88 刘祥涛,李玉宝,侯海龙等. 两翼开启式厢体结构设计及特点 J. 专用汽车, 2007, (11) :2 . 9 华广美. 翼开式厢式货车 J. 专用汽车, 2003, (4) :3 .10 孟志刚,王其光,吴永根等. 翼展式厢式货车车厢骨架轻量化设计 J. 机电产品开发与创新, 2010, 23 (3) .11 张荣生. 翼开启式厢式车顶篷布结构设计与安装 J. 专用汽车, 2009, (8) :2 .12 韩天时,赵旭,杨秋萍等. 厢式货车导流罩改进设计及气动优化 J. 机械与电子, 2010, (10):4 .13 于隽. 新一代厢式货车一体化翼开液压系统 J. 商用汽车, 2008, (3):3 .14 郝洪涛. 虚拟样机技术在折叠翼厢式车开启系统设计中的应用 J. 煤矿机械, 2009, 3015 夏军博. 国产重型载货汽车车型及配件目录M .北京:中国物资出版社, 1990,416 黎明. YQ5245XXY翼开式消防器材运输车 J. 商用汽车, 2005, (3) :1.17 朱思洪译.载货汽车技术 M. 北京:机械工业出版社, 2009,8.18 蒋秀珍.机械学基础 M.北京:科学出版社, 2004.8.19 Prince Arthas. The Design of Dump TrucksR.Germany:BMW Co.Ltd,2004:67-89. 20 Martin W.Stockel,Martin T.Stockel.Auto FundamentalsR.U.S.A:Goodheart Wilcox Company,2003:102-110.致 谢本设计是在指导教师李涵武老师的悉心指导下完成的。在将近一个学期的设计时间内,李老师十分注重学生个人能力的培养,时时询问设计进程,从题目的选择开始,李老师力求理论联系实际,所指导设计的翼开启厢式汽车的改装设计是具有现实意义的实际题目。一直到后期的设计、分析修正阶段,李老师一直耐心指导。在我困惑不解的时候,李老师为我指点迷津、开拓思路,使得本设计在原有基础上有了明显的提高。在李老师的严格要求和谆谆教诲下,我的分析问题、解决问题的能力都有了显著的进步,为我走向工作岗位打下良好的基础。李老师严谨的治学态度、坚持学习的精神和兢兢业业的工作作风是永远值得我们学习的。在此谨向尊敬的李涵武老师致以崇高的敬意和衷心的感谢。同时,还要感谢所有室友,同学,在我生病期间,对我无微不至的帮助,耽误了很多做毕业设计的时间和精力,十分感谢!最后,预祝所有陪我们走过人生最美好时光的老师们,工作顺利,身体健康。祝所有同学们,前途光明,身体健康。_附 录The skeleton of a wingspan van body is one of the most important components for a van. Its weight is about one third of the whole vehicle gross mass. The weight lightening of skeletons is of great importance to reduce the vehicle weight. This dissertation seeks feasible methods for the lightened skeleton of a van body through FEM (finite element method) analysis on the skeleton of a wingspan vans body. FEA has become one of the most important tools in modern automobile design. Compared with traditional methods, its advantages lie in improving the quality of auto products, reducing the cost of product-developing and production, and increasing the competition of auto products in the market. In order to improve the level of van body designing and guarantee the competition of designed vehicles in the market, we must heighten the FEA technique of the van body to a strategic level. Van, as a fuel-consuming vehicle, is attached great importance in regards to its fuel-saving level which is directly connected with the energy consumption of our whole country. Due to this great significance, van manufacturers all over the world try their best to lighten the weight of vans. The technique of weight-lightening design has become one of the hot techniques in the research field. Since the exploitation condition of van is extremely bad, and stress condition is complex, the skeleton should have enough rigidity so as to keep the relative positions of some parts unchanged and the change of the van body shall be limited to a minimum degree while the van goes. There also should be enough intensity in the skeleton so as to ensure its reliability and life-span. The insufficient skeleton rigidity not only causes vibration and noise, but also makes the ease of driving, the stability of operation and the reliability of some parts decline too. Therefore, how to design light-weighted skeletons that meet consumers requirements becomes a challenging job. The skeleton of a wingspan vans body is analyzed and studied by the ANSYS in this paper. The static intensity and rigidity of the skeleton is analyzed and studied in the instances of pure bending, coupled bending and torsion, braking condition and sharp-turning. The results indicate that the stress of the skeleton is less than the utmost intensity that the material being used has to resist. There is little displacement in the skeleton and it meets the demand of the design. This paper also deals with the dynamic analysis of van skeletons with mode analysis as a main part, which is the core of the dynamic conf
