摘 要
本毕业设计的任务是对解放CA1140型货车进行万向传动装置的设计、研究。在指导老师的细心指导下，通过对汽车万向传动装置的了解，进一步进行万向传动装置的设计。通过实际的市场调查和客观的实际观察，全面了解万向传动装置的结构，充分了解到万向传动装置的工作原理与意义，及其在汽车行驶中的重要作用。在汽车的正常工作中，是一个必不缺少的部件，也是一个不可替代的关键部件。对于万向传动装置的研究，有很大的发展空间，具有相当大的研究意义。在充分与指导老师讨论、研究后，故选此课题。
在进行设计任务时，分析了万向传动装置类型的，根据题目所要求的原始数据要求，确定了所选用万向传动轴的种类。在初定各个部件的相关尺寸后，根据要求进行了计算和校核，确定了所设计部件的尺寸和参数，并选择了零部件的材料。
关键字：万向节,传动轴，强度，计算，校核
ABSTRACT
This graduation task is on the Jiefang CA1140 type trucks for universal transmission design. In the instructor's careful guidance, through the automotive universal drive unit, further universal design of the drive shaft. Through actual market research and objective observations, a comprehensive understanding of the structure of universal drive shaft to fully understand the universal drive unit works and significance, and its vehicle. In the car's work, is a not missing parts, is a key part. For the study of universal drive shaft, have a high potential for growth, with considerable significance. In fully and instructor to discuss, study, this issue.
The design task, analyzed the universal transmission device type, under the title the required raw data requirements, decide to choose the kind of universal drive shaft. In various parts of the associated YTC sizes depending on the requirements for the calculation and check, determine the design part of dimensions and parameters, and selected parts of the material.
Keywords：Universal joint, Transmission shaft, Strength,Calculation, Check
目 录
摘要 ………………………………………………………………………………………I
Abstract……………………………………………………………………………………II
第1章 绪论 …………………………………………………………………………1
1.1 选题的目的和意义 ………………………………………………………………1
1.2 国内外研究现状和发展趋势 ……………………………………………………2
第 2 章 设计方案选择 ………………………………………………………………4
2.1 万向传动装置基本组成的选择 …………………………………………………4
2.2 万向节类型的选择 ………………………………………………………………4
2.3 十字轴式万向节结构方案分析 …………………………………………………5
2.4 十字轴万向节总成尺寸的确定与强度校核 ……………………………………5
2.5 中间支承结构分析与设计 ………………………………………………………6
2.6 本章小结 …………………………………………………………………………6
第3章万向传动轴总成的设计……………………………………………………7
3.1 万向传动轴总体概述及传动布置型式的选择 …………………………………7
3.2 传动轴断面尺寸的确定与强度校核 ……………………………………………8
3.2.1传动轴的运动分析 …………………………………………………………8
3.2.2传动轴的临界转速…………………………………………………………11
3.2.3传动轴管内外径确定………………………………………………………12
3.2.4传动轴扭矩强度校核………………………………………………………13
3.3 连接花键的设计…………………………………………………………………14 3.3.1主传动轴滑动花键的设计…………………………………………………14
3.3.2中间传动轴连接花键的设计………………………………………………18
3.4本章小结 …………………………………………………………………………20
第4章 万向节总成的设计 ………………………………………………………21
4.1 万向节类型的选择………………………………………………………………21
4.2 十字轴式万向节的结构分析 …………………………………………………22
4.2.1十字轴式万向节的结构方案分析 ………………………………………22
4.2.2十字轴式万向节传动不等速性分析 ……………………………………23
4.3 万向节的运动和受力分析 ……………………………………………………24
4.3.1 单十字轴万向节的运动和附加弯曲力偶矩的分析 ……………………24
4.3.2 双十字轴万向节传动 ……………………………………………………26
4.3.3 多十字轴万向节传动 ……………………………………………………27
4.4 万向节总成主要参数的确定与强度校核 ……………………………………28
4.4.1 十字轴 ……………………………………………………………………28
4.4.2 十字轴万向节的滚针轴承 ………………………………………………31
4.4.3 十字轴万向节的传动效率 ………………………………………………34
4.5 连接元件的设计 ………………………………………………………………35
4.5.1 连接螺栓 …………………………………………………………………35
4.5.2 万向节叉 …………………………………………………………………36
4.6 十字轴总成的润滑 ……………………………………………………………38
4.7 本章小结 ………………………………………………………………………39
第5章中间支承总成的设计……………………………………………………40
5.1 中间支承的结构分析与选择 …………………………………………………40
5.2 轴承的选取与校核 ……………………………………………………………41
5.3 本章小结 ………………………………………………………………………43
结论………………………………………………………………………………………44
参考文献 ………………………………………………………………………………45
致谢………………………………………………………………………………………46
附录………………………………………………………………………………………47
第1章 绪 论
1.1选题的目的和意义
在重型货车万向传动装置的设计工作中，应充分克服传动效率低、传动部件寿命过短等方面的缺点，吸取在以往设计工作中的教训，大胆开阔视野，充分发挥我们的设计创新能力，利用现有的先进设备，并争取引进更先进的硬件与软件技术，努力与国际接轨，争取开发一条能耗低、低成本、高效率、可靠性高的研究路线。
同时在降低成本与售价的同时，必须以保证整车性能质量水平为前提，只能提高，不能降低。降低成本与售价， 一方面通过改进设计，简化结构，减少零件，降好自重与材料消耗，另一方面尊通过改善经营管理模式，提高效率，把人员减至最少，让资金周转最快。在设计过程中保证所连接的两轴相对位置在预计范围内变动时，能可靠传动扭矩。保证所连接的两轴能均匀旋转，使夹角变化引起的动载荷在允许范围内。传动效率高、寿命长、结构简单、制造方便。变速器或分动器输出轴与驱动桥输入轴之间普遍采用十字轴万向传动轴。在转向驱动桥中，多采用等速万向传动轴。当后驱动桥为独立的弹性元件，采用万向传动装置。同时也为了综合运用“汽车构造”，“汽车理论”，“汽车设计”等设计专用知识，学习查阅和应用国家标准，培养按国家标准设计应用系统的习惯，熟练掌握汽车结构设计的方法和特点，尤其是万向传动装置设计的方法和特点，为进一步掌握万向传动装置结构设计的一般步骤打下坚实基础。
如何最优最好的把万向传动装置设计好是我们汽车人需要面对的问题，而其中的基础技术，专利水平则是更需要大力提高的，如果解决重型货车万向传动装置的技术瓶颈，将会大大提高我国的汽车技术水平，不在受制于外国，走自主发展的道路。在当前我国汽车工业还处于以技术引进，加工制造为主的阶段，这要求我们在设计时既要具有前瞻性，又要与实际情况相结合。要有自主开发的能力与信心，以更扎实的理论基础，更专业的基础知识，更强的动手实践能力，更高的综合素质来完实现设计的最终完成。
通过毕业设计来强化我们对基本知识和基本技能的理解和掌握,培养学生收集资料和调查研究的能力,一定的方案比较、论证的能力,一定的理论分析与设计运算能力,进一步提高应用计算机绘图的能力以及设计计算能力。同时通过重型货车万向传动装置的设计,培养我们综合运用所学知识设计汽车整车及零部件的能力,使我们能熟练掌握重型货车万向传动装置的设计过程；掌握资料的收集和分析、相关参数标准的选择和运用；掌握参数的确定、万向传动装置的布置和计算、设计方案的选择、装配图，零件图的绘制以及设计答辩的全过程。另外对培养我们独立思考问题和解决问题的能力有着极大的帮助,为今后工作做好技术储备,都具有十分重要意义。
1.2国内外研究现状和发展趋势
当今，汽车万向传动装置一般由万向节和传动轴组成，有时还需加装中间支承。主要是实现汽车上任何一对轴线相交且相对位置经常变化的转轴之间的动力传递。万向传动装置除用于汽车的传动系统外，还可用于动力输出装置和转向操纵装置。万向传动装置设计的合理与否直接影响传动系的传动性能。选用与布置的不当会给传动系增添不必要的和设计未能估算在内的附加动负荷，可能导致传动系不能正常运转和早期损坏，只有合理的设计，才能保证汽车在各种工况和路面条件情况下可靠的传递动力。并且汽车万向传动装置是汽车底盘传动系的主要总成之一，在工作中承受着巨大的转矩和动负荷。经长期使用后，技术状况会发生变化，从而将直接影响发动机动力的传递，降低传动效率，加剧燃料消耗，加速轮胎磨损，同时还会影响变速器和驱动桥的正常工作。万向传动装置的类型可分为闭式和开式两种。闭式万向传动装置采用单万向节,传动轴被封闭在套管中,套管与车架做球铰连接,而与驱动桥固定连接。其最大特点是传动着外壳作为推力管来传递汽车的纵向力,从而使传动轴外壳起到了悬架系统导向机构中纵向摆臂的作用,这对于其后悬架拆用螺旋弹簧作为弹性元件是十分必要的。而开式万向传动装置结构简单,重量轻,现代汽车广泛应用开式万向传动装置。根据在扭转方向是否有明显的弹性，万向节分为刚性万向节和挠性万向节。刚性万向节是靠零件的铰链式连接传递动力，又分成不等速万向节，准等速万向节和等速万向节；挠性万向节是靠弹性零件传递动力的，具有缓冲减振作用。而万向传动装置则是重型货车的关键部件之一，也是汽车国产化技术难度较大的部件之一，没有高技术的设备是很难达到要求的。它是汽车前后动力的传动装置，是汽车正常行驶不可或缺的一部分。随着汽车工业100多年的发展历史，万向传动轴的设计形式也得到了很快的发展。
目前，国内只有少数合资企业能够具备这样的生产能力，多数国内企业是在根据国外的样件进行开发生产，基本上没有自主的设计开发能力。主要问题是制造门槛低，技术含量要求不高，制造水平参差不齐。重型货车的配置几乎都没达到皮卡的水平，绝大多数功率还不到350N·m，排放高，燃油经济性差。而国外重型卡车不仅技术含量很高，甚至有的还高于乘用车水平，同时具备大功率，低排放和比较出色的燃油经济性。展望未来5年，我国经济将继续保持高增长速度，我国的经济转型也将继续向前推动，国家对基本建设投资的力度加大，尤其是重型汽车生产企业。近几年，随着国内重型载货汽车生产企业与国外重型载货汽车生产企业技术交流、合资合作的加强及发展，以及国内重型载货汽车生产企业为适应市场竞争的需要，研发工作受到广泛重视，在汽车舒适性、安全性、动力性、经济性、可靠性和环保性等方面取得了一定进步。据统计，全国主要25家重卡车企的产能已经达到100万辆以上,在3-5年之后,预计国产重卡的产销量将膨胀达到150—200万辆,市场将饱和过剩，竞争将变得更加惨烈，届时将会有一半的重卡车企遭到淘汰。随着公路和铁路建设，现代物流业和节能减排工程以及民生工程的实施到位，必将为紧系国民经济建设的重卡产业带来新的发展机遇。无数的事实证明，如果我们没有自主创新的最终结果就是企业的发展强烈的依赖别人，落得极为被动的局面，因此我们应该清楚地认识到：在经济全球化的今天，技术并不能全球化，核心技术是买不来的，尤其像万向传动装置等技术，我们基本处于引进来照着搬的套路来的，在大量引进的同时，也失去了很多自主发展的机会,我国应掌握万向传动装置的核心技术，提高制造核心部件的能力，降低损耗，成本和投资风险。所以，必须把提高自主创新能力放在首位，加强我们的自己技术水平，努力做到最好。
第2章 方案的选择
2.1万向传动装置基本组成的选择

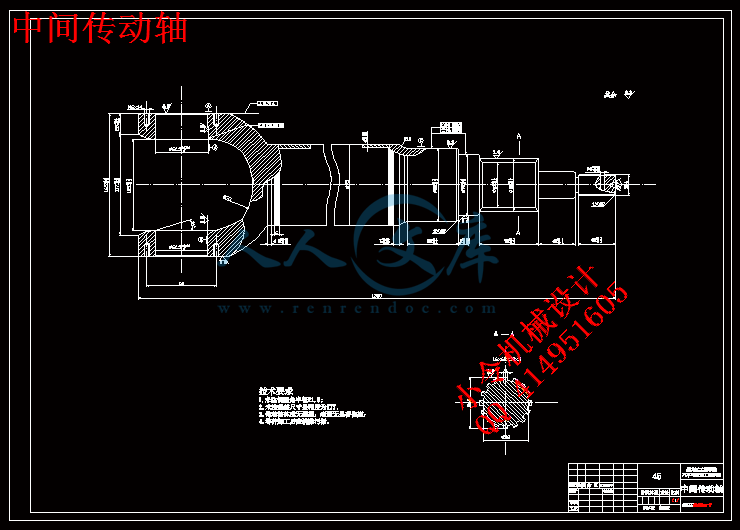

选定CA1140重型货车车为前置后驱的布置形式，平头驾驶室。因其用途一般，则轴数根据其特点确定为两轴，驱动形式：4х2，后轮驱动。在汽车行驶过程中，由于发动机的振动及不平路面的冲击等因素引起弹性悬架系统的振动，使变速器的输出轴和驱动桥的输入轴相对位置经常变化，故两根轴不能刚性地连接，而必须采用一般由两个十字轴万向节和传动轴组成的万向传动装置。在变速器与驱动桥之间距离较远的情况下，应将传动轴分成两段，并用三个十字轴式刚性万向节连接起来，且在中间传动轴后端加装中间支承。为了避免运动干涉,在传动轴中设有由滑动叉和花键轴组成的伸缩节,以实现传动轴长度的变化。空心传动轴具有较小的质量，能传递较大的转矩，比实心传动轴具有更高的临界转速，所以此传动轴管采用空心传动轴。根据给定的发动机功率、变速器最大传动动比、主速器传动动比计算出最大剪应力和弯曲应力，选取钢材的材料并查得其屈服极限，传动轴临界转速的校核。
图2.1传动装置的布置
2.2万向节类型的选择
对万向节类型及其结构进行分析，并结合CA1140技术要求选择合适的万向节类型。考虑到本毕业设计所针对的车型为重型货车，对其万向传动轴的设计应满足：制造加工容易、成本低，工作可靠承载能力强，使用寿命长，结构简单，调整维修方便等要求，且传动可靠,效率较高，目前允许两传动轴之间的交角一般为15°～20°，在连接角较小时大都使用这种万向节。本设计选用十字轴式刚性万向节，带中间支承的两段式传动轴。
2.3十字轴式万向节结构方案分析
采用十字轴万向传动轴，为了避免运动干涉,在传动轴中设有由滑动叉和花键轴组成的伸缩节,以实现传动轴长度的变化。空心传动轴具有较小的质量，能传递较大的转矩，比实心传动轴具有更高的临界转速，所以此传动轴管采用空心传动轴。
十字轴式万向节的基本构造，一般由一个十字轴、主动叉、从动叉、滚针轴承及其轴向定位件和橡胶密封件等组成。两个万向节叉上的孔分别松套在十字轴的两对轴颈上。为了减少磨擦损失，提高效率，在十字轴的轴颈处加装有由滚针和套筒组成的滚针轴承。重型汽车有时采取较粗的滚针并分成两段以提高其寿命，也有以滚柱代替滚针的结构。然后，将套筒固定在万向节叉上，以防止轴承在离心力作用下从万向节叉内脱出引起十字轴轴向窜动及避免摩擦发热，有的在十字轴轴端和轴承碗之间加装端面滚针轴承。这样，当主动轴转动时，从动轴既可随之转动，又可绕十字轴中心在任意方向摆动。目前，最常见的滚针轴承轴向定位方式有普通盖板式、弹性盖板式、外卡式、内卡式、瓦盖固定式和塑料环定位式等。
2.4十字轴万向节总成尺寸的确定与强度校核
1、十字轴
车辆行驶时，由于扭矩传递的方向一致，十字轴的受力方向也一致。久而久之，造成十字轴轴颈的单边磨损，随着时间的推移，十字轴受力的一面便会磨损加大，起槽，以致于松旷发响。可以采取将十字轴在相对于原先位置转动90°再使用，这样可以延长使用时间。在组装时应注意将有油嘴的一面朝向传动轴，万向节叉应在十字轴上转动自如，不应有卡滞现象，也不应出现有轴向的间隙。十字轴主要失效形式是轴颈根部断裂，所以设计时应保证该处有足够的抗弯强度。
2、十字轴滚针轴承
滚针轴承的结构分析：汽车万向节用滚针轴承的结构型式较多，但就滚针来说，主要有三种型式：锥头滚针、平头滚针及圆头滚针。为了防止在运输及安装过程中掉针，大多都采用锥头滚针。这种结构的轴承除滚针端头为圆锥形外，还多了一个挡针圈并且在外圈滚道与底道之间加工出基底凹槽，滚针圆锥头靠挡针圈及外圈基底凹槽挡住，从而避免了径向掉针。
3、连接螺栓
在发动机前置后驱动的汽车中，连接变速器与驱动桥之间的传动轴是靠万向节叉与驱动桥或变速器的法兰盘组成的联轴器来传递转矩的，由于螺栓联接工作时即承受剪切力又承受轴向力，所以需校核抗拉强度，抗剪强度和抗挤压强度。
4、万向节叉
万向节叉与十字轴组成连接支承，在力F作用下产生支承反力，在与十字轴轴孔中心线成截面处，万向节叉承受弯曲和扭转载荷，应对其弯曲应力和扭应力进行校核。
5、连接花键
传动轴上的花键应有润滑及防尘措施，花键齿与键槽间隙不易过大，且应按对应标记装配，以免装错而破坏传动轴总成的动平衡。传动轴的伸缩花键一端不应靠近后驱动桥，应靠近中间支承或变速器，以减小其轴向阻力和摩擦。

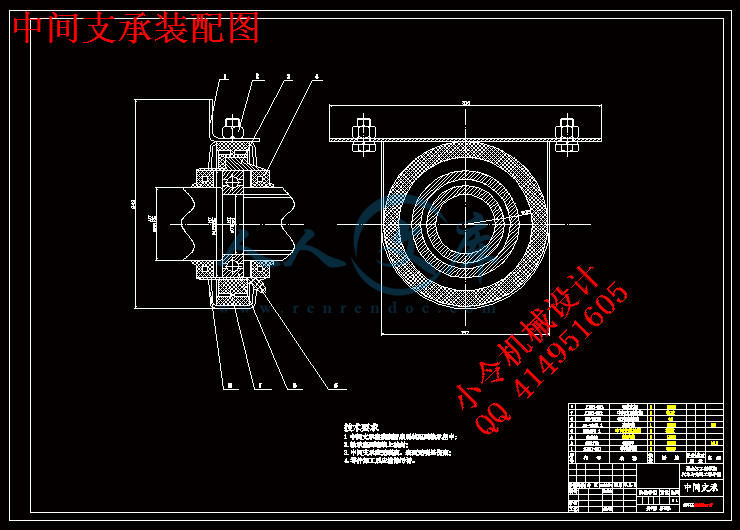

2.5中间支承结构分析与设计
在长轴距汽车上，为了提高传动轴临界转速，避免共振以及考虑整车总体布置上的需要，常将传动轴分段。在乘用车中，有时为了提高传动系的弯曲刚度，改善传动系弯曲振动看特性，减小噪声，也将传动轴分成两段。当传动轴分段时，需加设中间支承。中间支承通常安装在车架横梁上或车身底架上，以补偿传动轴轴向和角度方向的安装误差，以及车辆在行驶过程中由于弹性支承的发动机的窜动和车架等变形所引起的位移。目前广泛采用的橡胶弹性中间支承，其结构中采用单列球轴承，橡胶弹性元件能吸收传动轴的振动，降低噪声。这种弹性中间支承不能传递轴向力，它主要承受传动轴因不平衡、偏心等因素引起的径向力，以及万向节上的附加弯矩所引起的径向力。在设计中间支承时，应合理选择橡胶弹性元件的径向刚度，固有频率对应的临界转速 r/min尽可能低于传动轴的常用转速范围，以免共振，保证隔振效果好。许用临界转速为1000～2000r/min，对于乘用车，取下限。当中间支承的固有频率依此数据确定时，由于传动轴不平衡引起的共振转速1000～2000r/mim，而由于万向节上的附加弯矩引起的共振转速为500～1000r/min，这样就避免了中间支承与传动轴的共振。
