立式钻床用轴均布多轴头设计【7张图纸】【优秀】

立式钻床用轴均布多轴头设计

50页12000字数 说明书+7张CAD图纸

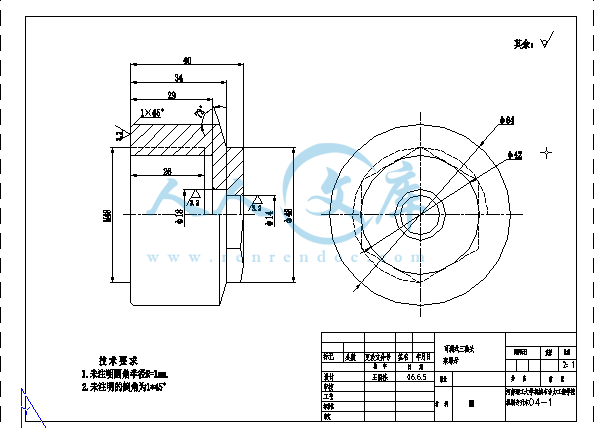

中心轴.dwg

介轮.dwg

介轮轴.dwg

外文翻译--关于绿色生产集成发展系统结构的研究 中文版1.doc

立式钻床用轴均布多轴头设计.doc

螺母.dwg

装配图.dwg

轴头支架.dwg

轴头架本体.dwg

目录

前言1

概述..2

问题的提出.2

同行业概况.2

课题的意义.2

总体方案设计4

对工件进行工艺分析4

检查图纸的完整性和正确性...4

分析工件的结构特点...4

分析工件的材料及加工性能...5

工件的生产批量...5

确定工件的加工方法5

对被改装钻床的分析5

总体布局6

其他问题分析7

齿轮可调式三轴头架的设计8

齿轮可调式三轴头架的传动原理及调整方法8

方案的工艺设计参数9

Z535钻床动力所允许的工况条件.9

确定用于钻削计算的极限值.13

三轴头架的传动设计..16

齿轮的设计验算16

轴的设计与校核21

轴承的校核计算35

键的设计校核37

螺栓的设计校核38

夹头夹紧力的计算校核40

润滑与密封43

结束语44

谢辞46

参考文献.47

前言

我的毕业设计的题目是《立式钻床可调式多轴头架的设计》。在现阶段，我国制造也的发展状况，一方面零件精度、复杂度越来越高，另一方面我国的制造业中普遍存在社别老化的问题。虽然设备老化在现代工业中是不可避免的事情——现在设备的设计更新实在太快了。而且，随着现代产品的小批量生产趋势，为了加工某个零件去购置一台新机床是不合适的。怎样利用现有设备高效快速地加工出新零件是一件很有实际应用价值的课题。

在现代设计中，箱体类、钣金类的零件被广泛应用，在上面进行设计一系列孔是很多时候必须的工作。进行多孔钻削是现代加工中一个不可缺少的加工工序。但是在我国的大部分中小企业目前还不能很好的适应多孔钻削的生产要求，为了某个批量不是很大的零件购置响应的排钻甚至专用机床是取不了多大的经济效益的。针对各个企业里的钻床进行改装不失为一个经济易行同时能满足大部分精度要求的好方法。

目前国内已有一些厂家通过改造现有的钻床设备使之具备加工多孔钻削的能力。一般情况下，都是采用加装多轴头架的方法，并学用适当的夹具便于多轴头架的装夹。由于改造机床多为了某个特定的零件，各种多轴头架各有各的特点。一改改装机床的工艺对象普遍狭窄的缺点，我这里设计了一个可调式的多轴头架，它的切削周向直径可调节，大大的扩大了它的加工范围。

1. 概述

1.1 问题的提出

本次毕业设计任务的提出，是为适应目前我国大部分制造厂的实际生产状况。当前制造业设备更新特别快，大部分企业遇到同一端面的多孔钻削的零件时，为此购置专用设备又往往不经济的条件下，可以通过改造现有普通单轴钻床使之具有多轴钻削的能力。既解决了加工要求与现有设备的矛盾，又有效的利用了闲置机床，极大的提高了设备利用率，给企业带来了巨大的经济效益。

1.2同行业概况

在国内的相关企业中已经有一部分企业开始原有设备的改造以适应新的加工生产。其中有一些结构相对比较复杂，当然这与白加工零件的相关工艺参数有关。在法兰盘周向均布孔的加工上应用已经相当广泛。比如在郑州的一个汽车制造车间上，运用了改造后的钻床进行加工，取得了良好的经济效果。由于这些厂家的生产对象的特殊性，他们加工的孔径一般较大，改造后的钻床，除了加装多轴头架外，还需设计额外的夹具以减轻头架的重量对钻床的作用力影响及保证头架进给的精度。

1.3课题的意义

为了使广大的一般小型生产厂家具有同一端面的多孔加工能力，我设计了重量较轻，钻削轴均布的三轴头架。可以实现同时三孔位的加工，而且如果孔之间的距离有变化，可以随时进行孔距
