升降式止回阀的设计【5张图纸】【优秀】

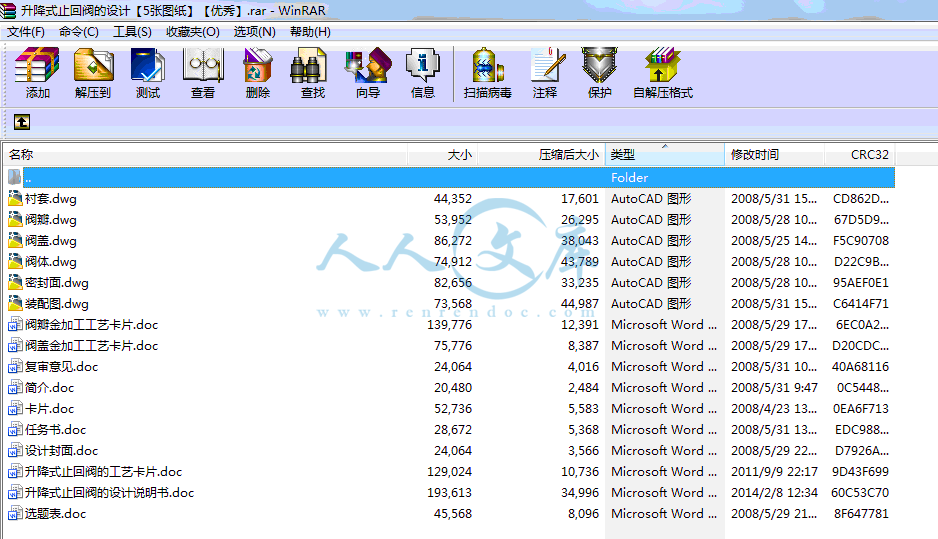

资源目录

升降式止回阀的设计【5张图纸】【优秀】.rar

阀盖金加工工艺卡片.doc---(点击预览)

阀盖.dwg---(点击预览)

阀瓣金加工工艺卡片.doc---(点击预览)

升降式止回阀的设计说明书.doc---(点击预览)

升降式止回阀的工艺卡片.doc---(点击预览)

任务书.doc---(点击预览)

压缩包内文档预览：

编号：423424 类型：共享资源大小：293.55KB 格式：RAR 上传时间：2015-04-08 上传人：上*** IP属地：江苏

35
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 升降式止回阀设计图纸升降式止回阀

资源描述：

升降式止回阀的设计

21页 8100字数+说明书+工艺卡+5张CAD图纸【详情如下】

任务书.doc

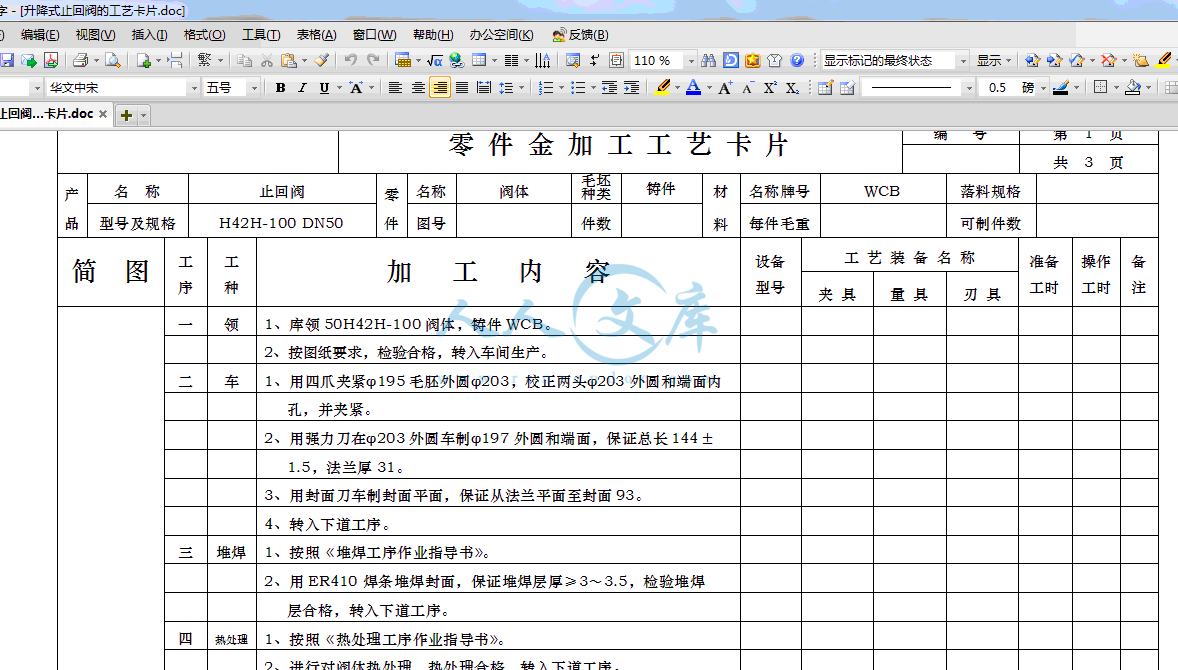

升降式止回阀的工艺卡片.doc

升降式止回阀的设计说明书.doc

卡片.doc

复审意见.doc

密封面.dwg

简介.doc

衬套.dwg

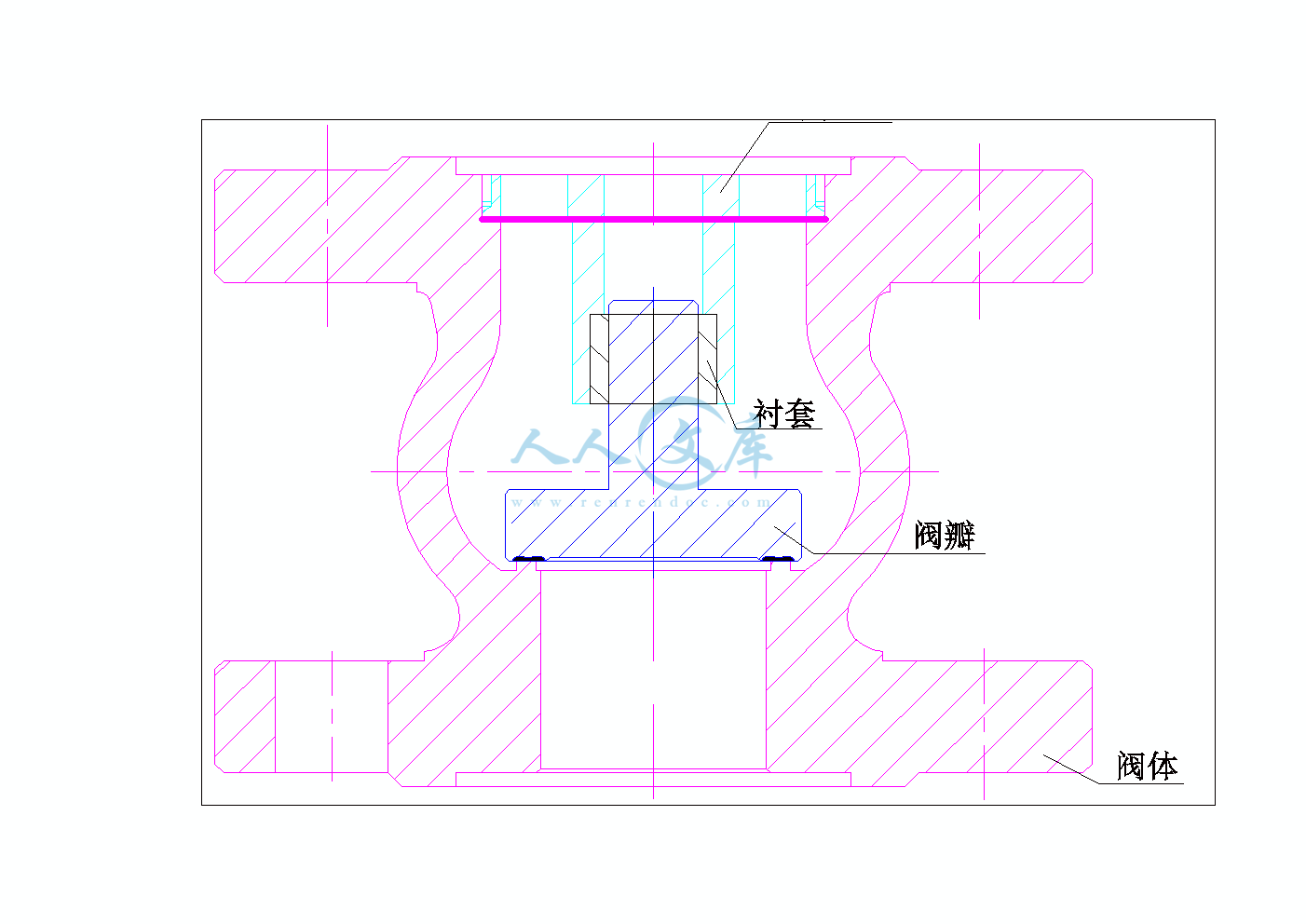

装配图.dwg

设计封面.doc

选题表.doc

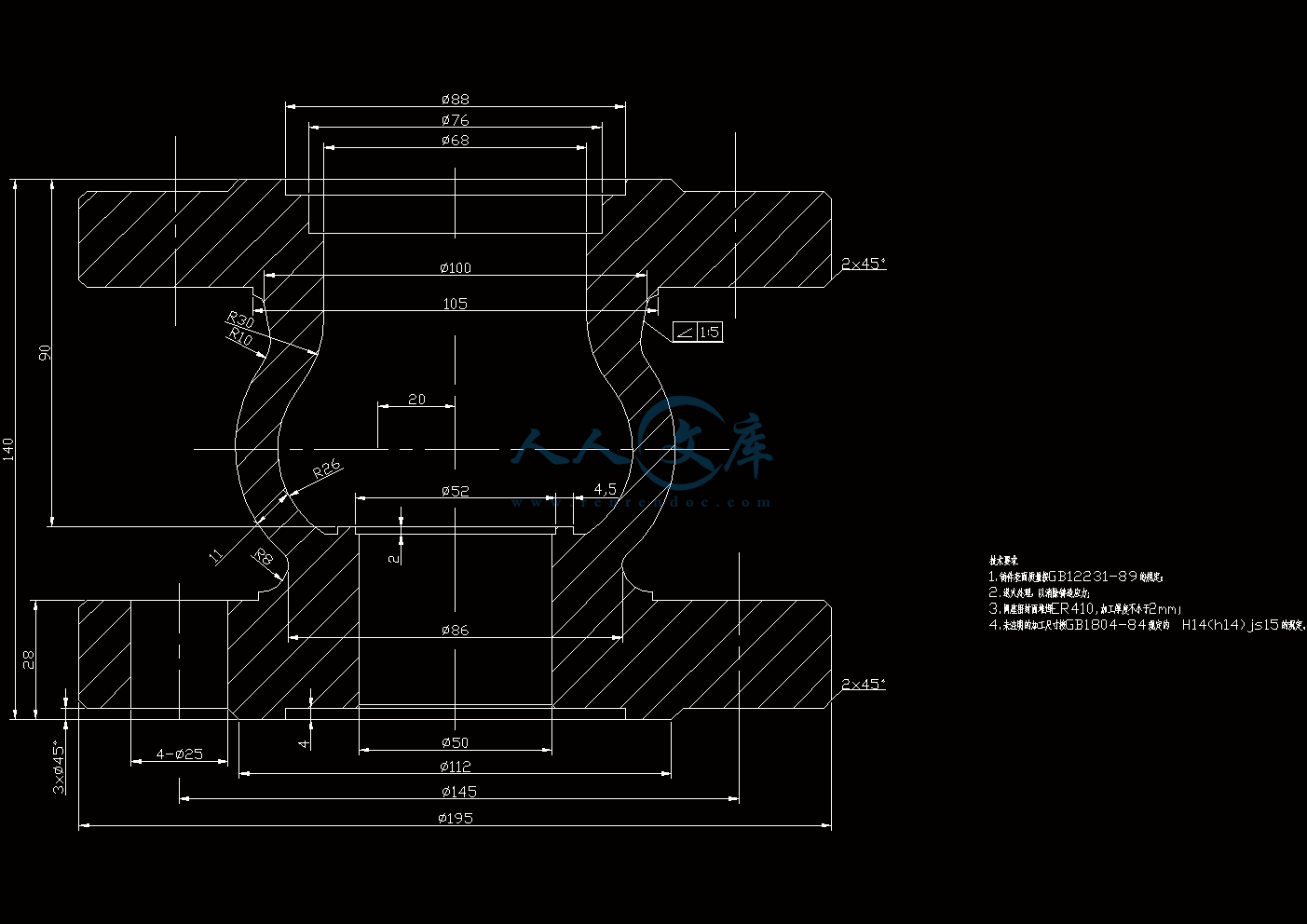

阀体.dwg

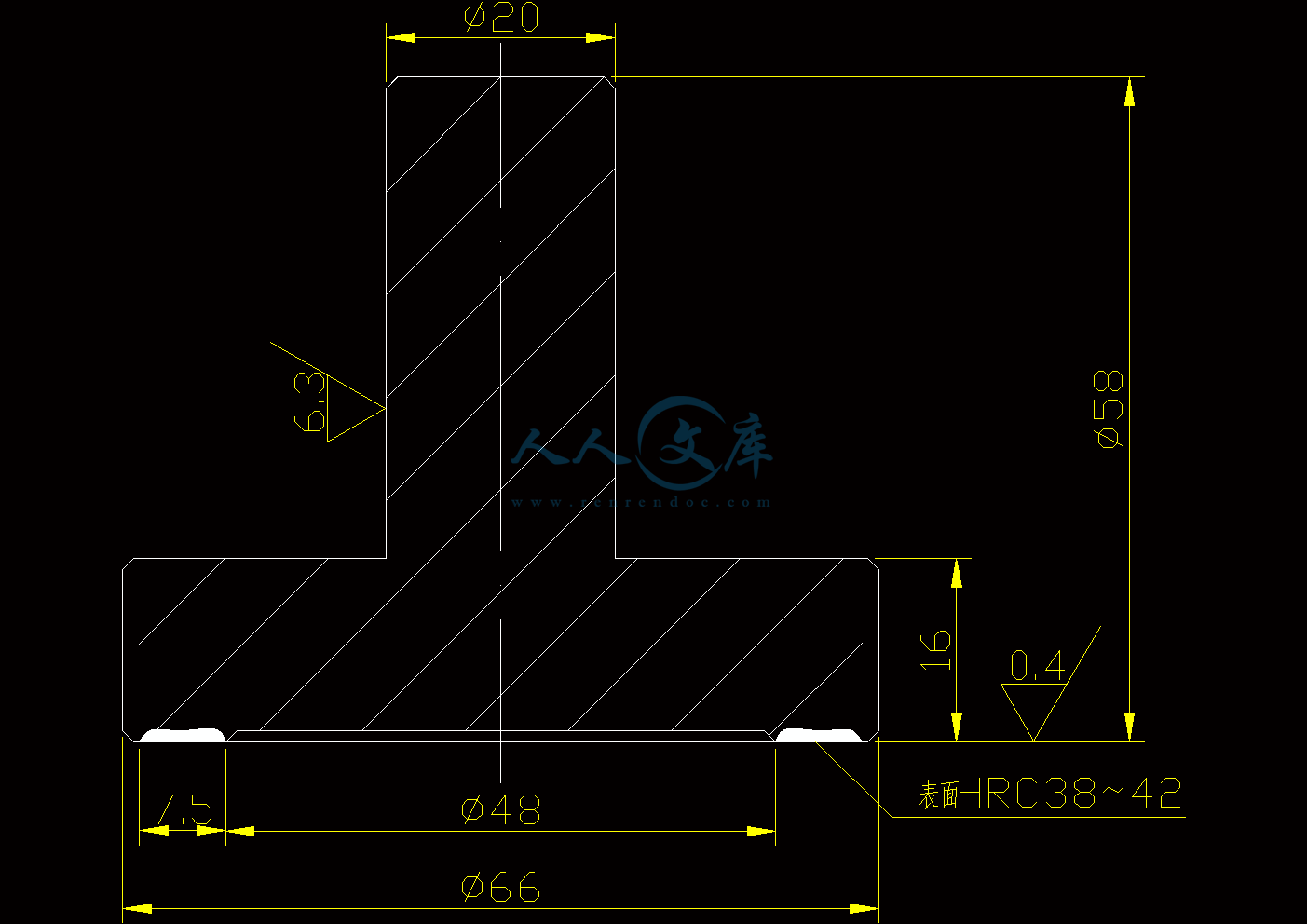

阀瓣.dwg

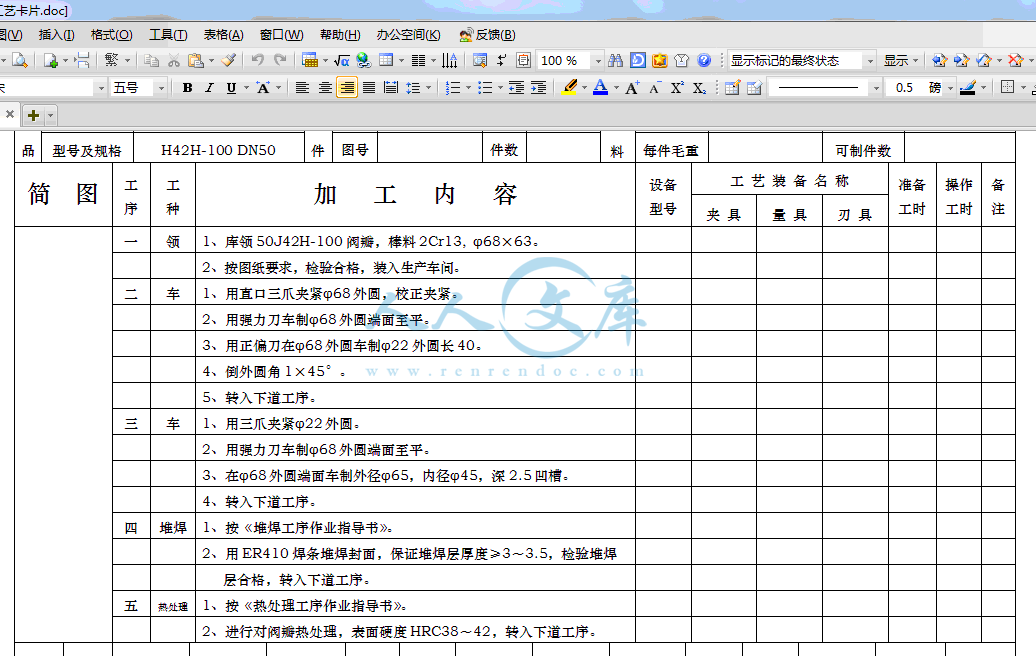

阀瓣金加工工艺卡片.doc

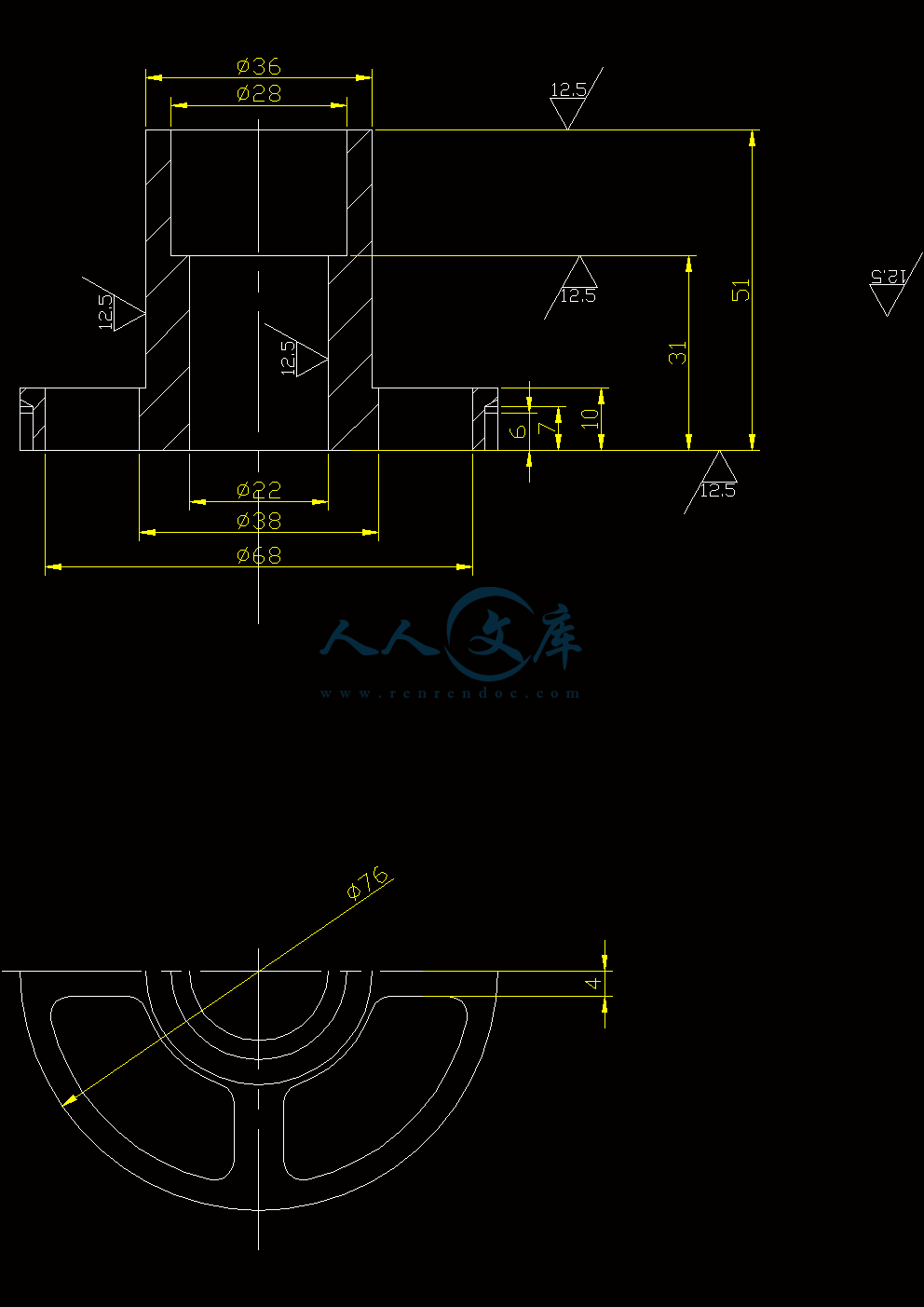

阀盖.dwg

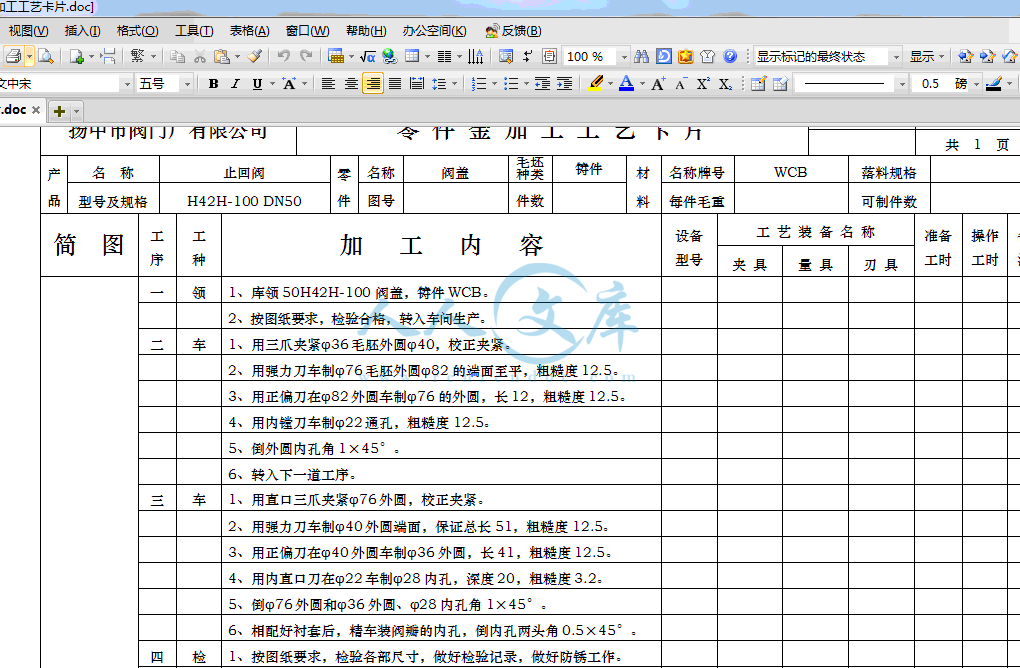

阀盖金加工工艺卡片.doc












1绪论……………………………………………………………………………1

2阀门设计的基本内容…………………………………………………………2

2.1阀门的型号编制方法………………………………………………………2

2.2阀门设计所需具备的基本数据……………………………………………5

2.3阀门设计应掌握的数据和技术要求………………………………………5

3止回阀的设计…………………………………………………………………6

3.1止回阀阀体的设计与计算…………………………………………………6

3.1.1阀体设计的基本内容……………………………………………………6

3.1.2阀体的结构设计…………………………………………………………6

3.1.3阀体壁厚的设计…………………………………………………………7

3.2止回阀阀盖的设计与计算…………………………………………………7

3.2.1阀盖设计的基本内容……………………………………………………8

3.2.2阀盖的结构设计…………………………………………………………8

3.2.3阀盖厚度的设计…………………………………………………………8

3.3止回阀阀瓣的设计与计算…………………………………………………8

3.3.1阀瓣设计的基本内容……………………………………………………9

3.3.2阀瓣的结构设计…………………………………………………………9

3.3.3阀瓣厚度的设计…………………………………………………………9

4止回阀的检查和试验…………………………………………………………9

4.1止回阀的检查………………………………………………………………9

4.1.1止回阀铸件的检查………………………………………………………9

4.1.2止回阀主要尺寸的检查…………………………………………………10

4.1.3止回阀清洁度的检查……………………………………………………10

4.2止回阀的压力试验…………………………………………………………10

结论…………………………………………………………………………12

致谢…………………………………………………………………………13

参考文献…………………………………………………………………………14

摘要：阀门是流体管路的控制装置，它是用来切断和接通管路介质，用于控制流体的压力、方向和流量的装置。本课题设计的阀门为升降式止回阀。它是由阀体、阀盖和阀瓣组成。阀体是阀门中最重要的零件之一，它是用来传输介质的主要流动通道，承受着工作介质的压力、温度、冲蚀和腐蚀，它是阀门总装配的基础。阀盖是阀门中承受压力的重要零件之一，在使用过程中不但承受机制的压力，还承受着阀瓣启闭的冲击压力。阀瓣是阀门中负责启闭的重要零件之一，在使用过程中，通过介质的压力自动启闭，同时，防止介质倒流。本课题设计的阀门为升降式。它既省去了很多零件（如支架、压板、阀杆摇杆……）、节省了原材料，又方便生产、方便使用，不仅给公司节省了生产时间和成本，同时也为使用者带来了很多方便。

关键词：阀门升降式止回阀阀体阀盖阀瓣

1 绪论

阀门是流体管路的控制装置。它是用来切断和接通管路介质，调节介质的压力和流量，改变介质的流动方向以及保护管路系统或设备的安全运行的。随着现代技术的发展，阀门的引用日益普遍。阀门在国民经济中起着重要作用，一旦阀门出现了故障，整个生产过程就会受到影响，甚至造成火灾和爆炸等事故，造成人身伤亡和国家财产的重大损失。因此，生产质量高、性能好的阀门产品，对实现四个现代化具有重大意义。阀门在国民经济各个部门中有着广泛的应用。在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产系统中；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热和供气系统中；在农田的排灌系统中；在冶金生产系统中；在船舶、车辆、飞机以及各种运动机械的流体系统中，都大量的使用阀门。此外，在国防生产系统中和航天等新技术领域里也使用着各种性能特殊的阀门。因此，阀门是我国实现四个现代化不可缺少的重要机械产品。它与生产建设、国防建设和人民生活都有密切的联系。阀门安装在各种管路系统中用于控制流体的压力、流量和流向。由于流体的压力、流量、温度和物理化学性质都不同，对流体系统的控制要求和使用要求也不同，所以阀门的种类和品种规格非常多。据不完全统计，我国的阀门产品品种已达三千多个型号，近三万个规格。随着新的工艺流程和控制要求的出现，随着现代阀门的技术参数和技术性能的高水平发展需要，随着生产过程日益自动化发展的需要，将会不断的提出对阀门新品种的发展需要。

为了实现对流体的控制，阀门一般应具备以下性能：即密封性能、强度性能、调节性能、动作性能和流通性能。对大多数阀门来说，密封问题是首要问题。由于密封性能差或密封寿命短而产生流体的外漏或内漏，会造成环境污染和经济损失；有毒性的流体、腐蚀性流体、放射性流体和易燃易爆流体的泄露有可能产生重大的经济损失，甚至造成人身伤亡。对于高中压气体阀门和安全阀等，阀门的安全可靠性也是十分重要的。强度不够或动作不可靠，将会造成本体或系统的破坏而导致人身伤亡。除了对密封和强度的基本要求外，其调节性能的优劣也具有重大的意义。

内容简介：: 淮安信息职业技术学院综合毕业实践任务书 2008 学年机电系机电一体化专业综合毕业实践题目：升降式止回阀的设计学生姓名：蒋威班级： 220510 学号：22051051 起迄日期： 2007年12月2008年6月实践地点：扬中市阀门厂有限公司指导教师：于庆友顾问教师：于庆友教研室主任：喻步贤系主任：盛定高发任务书日期：年月日一、题目及专题：1、题目：升降式止回阀的设计2、专题：二、课题来源及选题依据：课题来源：生产实践。阀门是流体管路的控制装置，其基本功能是接通或切断管路介质的流通，改变介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路的设备的正常运行。选题依据：本课题设计的阀门是阀瓣沿着阀体垂直中心线滑动的止回阀，升降式止回阀只能安装在水平管道上，在高压小口径止回阀上阀瓣可采用圆球。升降式止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大。其结构与截止阀相似，阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简，阀瓣导向简可在阀盏导向简内自由升降，当介质顺流时，阀瓣靠介质推力开启，当介质停流时，阀瓣靠自垂降落在阀座上，起阻止介质逆流作用。直通式升降止回阀介质进出口通道方向与阀座通道方向垂直；立式升降式止回阀，其介质进出口通道方向与阀座通道方向相同，其流动阻力较直通式小。三、本设计（论文或其他）应达到的要求：1 能按照国家标准设计出阀门的阀体、阀盖和阀瓣。 2 能对所设计的阀门进行试压及调试。 3 所设计的阀门能够利用介质压力自动升降，同时能防止介质倒流。参考文献：1杨源泉.阀门设计手册第一版.北京：机械工业出版社，1992（本设计所用的公式均由此书所得） 2 沈阳阀门研究所编.阀门设计.沈阳：沈阳阀门研究所出版，1976 3 AUTOCAD2007版 3JNFM-ZD7.5-01/04-A零件金加工工艺卡片编号第 1 页共 3 页产品名称止回阀零件名称阀体毛坯种类铸件材料名称牌号WCB落料规格型号及规格H42H-100 DN50图号件数每件毛重可制件数简图工序工种加工内容设备型号工艺装备名称准备工时操作工时备注夹具量具刃具一领1、库领50H42H-100阀体，铸件WCB。2、按图纸要求，检验合格，转入车间生产。二车1、用四爪夹紧195毛胚外圆203，校正两头203外圆和端面内孔，并夹紧。2、用强力刀在203外圆车制197外圆和端面，保证总长144 1.5，法兰厚31。3、用封面刀车制封面平面，保证从法兰平面至封面93。4、转入下道工序。三堆焊1、按照堆焊工序作业指导书。2、用ER410焊条堆焊封面，保证堆焊层厚33.5，检验堆焊层合格，转入下道工序。四热处理1、按照热处理工序作业指导书。2、进行对阀体热处理，热处理合格，转入下道工序。五车1、用四爪夹紧197外圆，校正197外圆和已加工平面，并夹紧。2、用强力刀在203外圆车制195外圆和端面，保证总长141，粗糙度12.5。标记处数文件号签字日期标记处数文件号签字日期标记处数文件号签字日期编制打印校对审核车间代表批准年月日年月日年月日年月日年月日扬中市阀门厂有限公司零件金加工工艺卡片编号第 2 页共 3 页产品名称止回阀零件名称阀体毛坯种类铸件材料名称牌号WCB落料规格型号及规格H42H-100 DN50图号件数每件毛重可制件数简图工序工种加工内容设备型号工艺装备名称准备工时操作工时备注夹具量具刃具3、再车制112345的外台阶，粗糙度12.5。4、用内镗刀车制50 通孔，粗糙度12.5。5、用内直口刀车制88的内直径，深4，粗糙度6.3。6、用反偏刀车制195外圆反面，保证法兰总厚度28，底径105，粗糙度12.5。7、倒195外圆两边角245，倒88内口角0.545，倒 50内孔角145。8、按图纸要求，检验各部尺寸，敲上钢号，转入下道工序。六车1、用花盘按88内直口为准，压紧。2、用强力刀再197外圆车制195外圆或端面，保证总长1401.5 粗糙度12.5。3、再车制112345的外台阶，粗糙度12.5。4、用内镗刀车制68通孔，粗糙度12.5。5、用封面刀车制封面，保证从法兰平面封面90，粗糙度1.6。6、倒封面内外径145，保证封面内径52，外径61。7、用内直口刀车制76的内直口深度14，粗糙度6.3。标记处数文件号签字日期标记处数文件号签字日期标记处数文件号签字日期编制打印校对审核车间代表批准年月日年月日年月日年月日年月日扬中市阀门厂有限公司零件金加工工艺卡片编号第 3 页共 3 页产品名称止回阀零件名称阀体毛坯种类铸件材料名称牌号WCB落料规格型号及规格H42H-100 DN50图号件数每件毛重可制件数简图工序工种加工内容设备型号工艺装备名称准备工时操作工时备注夹具量具刃具8、再车制88的内直口，深4，粗糙度6.3。9、用反偏刀车制195外圆反面，保证法兰总厚28，底径105，粗糙度12.5。10、倒195外圆两边角245，倒88内直口和76内直口角 0.545，倒68内孔角0.545。11、按图纸要求检查各部尺寸，敲上工号。七检1、按图纸要求检查各部尺寸，做好检验记录，做好防锈工作。八库1、入库待装。标记处数文件号签字日期标记处数文件号签字日期标记处数文件号签字日期编制打印校对审核车间代表批准年月日年月日年月日年月日年月日淮安信息职业技术学院淮安信息职业技术学院综合毕业实践说明书（论文） 2008 学年机电工程系机电一体化专业综合毕业实践题目：升降式止回阀的设计学生姓名：起止日期：实践地点：指导老师：教研室主任: 系主任：摘要：阀门是流体管路的控制装置，它是用来切断和接通管路介质，用于控制流体的压力、方向和流量的装置。本课题设计的阀门为升降式止回阀。它是由阀体、阀盖和阀瓣组成。阀体是阀门中最重要的零件之一，它是用来传输介质的主要流动通道，承受着工作介质的压力、温度、冲蚀和腐蚀，它是阀门总装配的基础。阀盖是阀门中承受压力的重要零件之一，在使用过程中不但承受机制的压力，还承受着阀瓣启闭的冲击压力。阀瓣是阀门中负责启闭的重要零件之一，在使用过程中，通过介质的压力自动启闭，同时，防止介质倒流。本课题设计的阀门为升降式。它既省去了很多零件（如支架、压板、阀杆摇杆）、节省了原材料，又方便生产、方便使用，不仅给公司节省了生产时间和成本，同时也为使用者带来了很多方便。关键词：阀门升降式止回阀阀体阀盖阀瓣目录 1绪论12阀门设计的基本内容22.1阀门的型号编制方法22.2阀门设计所需具备的基本数据52.3阀门设计应掌握的数据和技术要求53止回阀的设计63.1止回阀阀体的设计与计算63.1.1阀体设计的基本内容63.1.2阀体的结构设计63.1.3阀体壁厚的设计73.2止回阀阀盖的设计与计算73.2.1阀盖设计的基本内容83.2.2阀盖的结构设计83.2.3阀盖厚度的设计83.3止回阀阀瓣的设计与计算83.3.1阀瓣设计的基本内容93.3.2阀瓣的结构设计93.3.3阀瓣厚度的设计94止回阀的检查和试验94.1止回阀的检查94.1.1止回阀铸件的检查94.1.2止回阀主要尺寸的检查104.1.3止回阀清洁度的检查104.2止回阀的压力试验10结论12致谢13参考文献141 绪论阀门是流体管路的控制装置。它是用来切断和接通管路介质，调节介质的压力和流量，改变介质的流动方向以及保护管路系统或设备的安全运行的。随着现代技术的发展，阀门的引用日益普遍。阀门在国民经济中起着重要作用，一旦阀门出现了故障，整个生产过程就会受到影响，甚至造成火灾和爆炸等事故，造成人身伤亡和国家财产的重大损失。因此，生产质量高、性能好的阀门产品，对实现四个现代化具有重大意义。阀门在国民经济各个部门中有着广泛的应用。在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产系统中；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热和供气系统中；在农田的排灌系统中；在冶金生产系统中；在船舶、车辆、飞机以及各种运动机械的流体系统中，都大量的使用阀门。此外，在国防生产系统中和航天等新技术领域里也使用着各种性能特殊的阀门。因此，阀门是我国实现四个现代化不可缺少的重要机械产品。它与生产建设、国防建设和人民生活都有密切的联系。阀门安装在各种管路系统中用于控制流体的压力、流量和流向。由于流体的压力、流量、温度和物理化学性质都不同，对流体系统的控制要求和使用要求也不同，所以阀门的种类和品种规格非常多。据不完全统计，我国的阀门产品品种已达三千多个型号，近三万个规格。随着新的工艺流程和控制要求的出现，随着现代阀门的技术参数和技术性能的高水平发展需要，随着生产过程日益自动化发展的需要，将会不断的提出对阀门新品种的发展需要。为了实现对流体的控制，阀门一般应具备以下性能：即密封性能、强度性能、调节性能、动作性能和流通性能。对大多数阀门来说，密封问题是首要问题。由于密封性能差或密封寿命短而产生流体的外漏或内漏，会造成环境污染和经济损失；有毒性的流体、腐蚀性流体、放射性流体和易燃易爆流体的泄露有可能产生重大的经济损失，甚至造成人身伤亡。对于高中压气体阀门和安全阀等，阀门的安全可靠性也是十分重要的。强度不够或动作不可靠，将会造成本体或系统的破坏而导致人身伤亡。除了对密封和强度的基本要求外，其调节性能的优劣也具有重大的意义。随着国民经济的不断发展、科学技术的不断进步和阀门需求量的不断增长，阀门的生产将不断创新，向着自动化、安全化、标准化、科学化、完善化的方向发展，阀门的销售市场也将更加广泛，阀门的使用也更加频繁和普及，应用领域也将更加广泛。2 阀门设计的基本内容阀门作为管道系统中的一个重要组成部分，应保证安全可靠地执行管道系统对阀门提出的使用要求。因此，阀门设计必须满足工作介质的压力、温度、腐蚀、流体特性以及操作、制造，安装、维修等方面对阀门提出的全部要求。2.1 阀门的型号编制方法阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。由于阀门种类繁杂，为了制造和使用方便，国家对阀门产品型号的编制方法做了统一规定。阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。阀门型号的组成由七个单元顺序组成（见下表）1阀门的类型代号表 11阀门类型代号阀门类型代号阀门类型代号闸阀 Z球阀 Q疏水阀S截止阀 J旋塞阀 X安全阀 A节流阀 L液面指示器 M减压阀 Y隔膜阀 G止回阀 H柱塞阀 U碟阀 D2传动方式代号表12传动方式代号传动方式代号电磁动0园锥齿轮5电磁液动1气动6电液动2液动7蜗轮3气液动8正齿轮4电动9注：手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示。防爆电动用“9B”表示。3连接形式代号用阿拉伯数字表示，按表13的规定表 13连节形式代号内螺纹外螺纹法兰焊接 1 2 4 6 注：焊接包括对焊和承插焊4结构形式代号用阿拉伯数字表示1413表 14 闸阀结构形式代号明杆楔式弹性闸板 0 刚性单闸板 1 双闸板 2 平行式单闸板 3 双闸板 4 暗杆楔式单闸板 5 双闸板 6表 15 截止阀和节流阀结构形式代号直通式 1 角式 4 直流式 5平衡直通式 6 角式 7表 16 球阀结构形式代号浮动直通式 1L 形三通式 4T 形 5 固定直通式 7表 17 蝶阀结构形式代号杠杆式垂直板式斜板式013 表 18 隔膜阀结构形式代号屋脊式截止式闸板式137表 19 旋塞阀结构形式代号填料直通式 3 T 形三通式 4 四通式 5 油封直通式 7 T 形三通式 8表 110 止回阀和底阀结构形式代号升降直通式 1 立式 2 旋启单瓣式 4 多瓣式 5 双瓣式 6表 111 安全阀结构形式代号弹簧封闭带散热片全启式 0 1 2带板手全启式 4不封闭双弹簧微启式 3微启式 7全启式 8微启式 5带控制机构全启式 6 脉冲式 9 注：杠杆式安全阀在类型代号前加“G”汉语拼音字母。表 112 减压阀结构形式代号薄膜式弹簧薄膜式活塞式波纹管式杠杆式12345 表 113 疏水阀结构形式代号浮球式钟形浮子式脉冲式热动力式15895 阀座密封面或衬里材料代号用汉语拼音字母表示，按表114的规定。表114阀座密封面或衬里材料代号阀座密封面或衬里材料代号铜合金橡胶尼龙塑料氟塑料巴氏合金合金钢TXNFBH 渗氮钢硬质合金衬胶衬铅搪瓷渗硼钢DYJQCP 注：由阀体直接加工的阀座密封面材料代号用“W”表示；当阀座和阀瓣（闸板）密封面材料不同时，用低硬度材料代号表示（隔膜阀除外）。 6公称压力数值用阿拉伯数字表示，JB4018-85所采用的计量单位做法定单位均为“MPa”，如PN32即为原Pg320kgf/cm2。若工作温度为540；工作压力为14MPa时，其标注方法为“Pw5414V”。其中“W”为温度的含义。 7. 阀体材料代号用汉语拼音字母表示，按表 115的规定表 115 阀体材料代号阀体材料代号HT25-47KT30-6QT40-15H62ZG25 ZKQTCCr5Mo1Cr18Ni9TiCr18Ni12Mo2Ti12CrMoVIPRV 注：PN1.0MPa的灰铸铁阀体和PN2.5MPa的碳素钢阀体，省略本代号。2.2 阀门设计所需具备的基本数据 1）阀门的用途和种类； 2）介质的工作压力； 3）介质的工作温度； 4）工作介质的物理、化学性能； 5）公称通经； 6）结构长度； 7）与管道的连接形式； 8）阀门的操作方法。2.3 阀门设计应掌握的数据和技术要求 1）阀门的流通能力和流体阻力系数； 2）阀门启闭速度，启闭次数； 3）驱动装置能源特性； 4）阀门工作环境及其保养条件；5）外形尺寸的限制； 6）重量的限制； 7）抗地震要求。3 止回阀的设计本课题设计的阀门为H42H-100 DN50的阀门。H阀门的类型为止回阀4阀门的连接方式为法兰连接2阀门的结构形式为升降立式H阀门的密封面或衬里材料为合金耐酸或不锈钢100阀门的公称压力为100MPaDN50阀门的公称通经为50mm3.1 止回阀阀体的设计与计算阀体是阀门中最重要的零件之一，阀体的重量通常占整个阀门总重量的70%左右。阀体的主要功能有：1）作为工作介质的流动通道； 2）承受工作介质压力、温度、冲蚀和腐蚀； 3）在阀体内部构成一个空间，设置阀座，以容纳启闭件、阀杆等零件； 4）在阀体端部设置连接结构，满足阀门与管道系统安装使用要求； 5）承受阀门启闭载荷和在安装使用过程中因温度变化，振动，水击等影响所产生的附加载荷； 6）作为阀门总装配的“基础”。3.1.1 阀体设计的基本内容1）确定止回阀阀体材料：本阀门确定采用的材料是WCB（碳钢）。它具有足够的的耐蚀性，并具有可靠的强度和刚度。2)确定止回阀阀体的制造方法：根据阀门的总体设计，安装要求和材料工艺性能确定阀体的制造方法为铸造。其优点是有质量保证、组织致密，表面质量较好。 3）确定阀体的结构长度：根据阀门机械行业标准96-75条确定H42H-100 DN50的阀门长度应为140mm，根据企业标准阀门的法兰厚度应为28mm。 4）确定阀体的流动通道：根据阀门的流通能力和流体阻力系数要求等确定阀体的流动通道大小为DN50。3.1.2 阀体的结构设计由于阀门有多种类型，同类型的阀门结构形式又分成许多类别，因此，阀体的形状千变万化。阀体的结构决定与阀体与管道、阀体与阀盖的连接。阀体端口必须为圆形，介质流道应尽可能设计成直线形或流线形，尽可能避免介质流动方向的突然改变和通道形状、截面积的急剧变化，以减少流体阻力，腐蚀和冲蚀。阀门的流道形式可分为直通式、直角式和直流式。根据以上要求和省材、省料、省时的原则，本阀门采用的流道形式为直通式。3.1.3 阀体尺寸的设计1）阀体样式的设计根据经验所得，本设计的升降式止回阀阀体的样式如附图一所示，为两边法兰连接中间半球型。 2）阀体壁厚的设计根据公式3-1及表3-1计算止回阀的壁厚。公式：tm=tm1+(PN-PN1)(PN2-PN1)(tm2-tm1) (3-1) 式中 tm计算的阀体壁厚（mm） PN阀门公称压力(MPa) PN1“最小壁厚表”中公称压力（小值）（MPa） PN2“最小壁厚表”中公称压力（大值）（MPa） tm1由PN1查表得出的壁厚(mm) tm2由PN2查表得出的壁厚(mm)表3-1法兰连接钢制截止阀和升降式止回阀的壳体最小壁厚（GB12235） (mm)公称通径DN公称压力(MPa)1.62.54.06.416.0壳体最小壁厚256.56.76.97.410.4326.97.27.48.011.4407.47.77.98.612.6507.98.28.59.314.6658.79.19.410.416.1809.49.910.211.518.210010.310.911.312.820.915012.113.013.715.927.7本课题设计的阀门为H42H-100 DN50的止回阀。即PN=10MPa,查表3-1得PN1=6.4MPa，PN2=16MPa，tm1=9.3mm,tm2=14mm.则：tm=tm1+(PN-PN1)(PN2-PN1)(tm2-tm1) =9.3+（10-6.4）（16-6.4）（14-9.3） 11mm由此得出止回阀的壁厚为11mm。 3）阀体密封面的设计根据阀门设计手册表450 旋启式止回阀密封面的推荐尺寸单位：mm阀门公称通径DD1D2Hmm50515464156064767816注：图见CAD密封面。设计出密封面的总直径为64mm，阀座宽度为4.5mm。3.2 止回阀阀盖的设计与计算阀盖是阀门中承受压力的重要零件之一。阀盖在使用过程中承受着介质压力、温度、冲蚀和腐蚀等因数的影响。阀盖的主要功能有：1）作为工作介质的流动通道； 2）承受工作介质压力、温度、冲蚀和腐蚀； 3）在阀盖底端设置一个通孔，用以容纳阀瓣； 4）承受阀瓣启闭冲击压力和在使用过程中因温度变化，冲蚀，水击等影响所产生的附加冲击压力。 3.2.1 阀盖设计的基本内容1）确定止回阀盖的材料：本阀门确定采用的材料是WCB（碳钢）。它具有足够的的耐蚀性，并具有可靠的强度和刚度。2)确定止回阀阀盖的制造方法：根据阀门的总体设计，安装要求和材料工艺性能确定阀体的制造方法为铸造。其优点是有质量保证、组织致密，表面质量较好。 3）确定阀盖的结构长度：根据阀门阀体的相关数据计算阀盖长度应为51mm。3.2.2 阀盖的结构设计在各种不同类型的阀门中，通常是有阀盖和阀体共同组成“承压壳体”，按照阀盖与阀体不同的连接型式分类，阀盖可以分为：法兰式阀盖、自紧式阀盖、螺纹式阀盖等，本设计采用的是螺纹式阀盖。阀盖通常分为整体式阀盖和分离式阀盖。整体式阀盖不但作为承压壳体的一部分，还与阀杆螺母连接作为阀杆的支架，整体式阀盖通常用于中小口径的阀门。大口径阀门的阀盖通常分为两部分，与阀体连接的部分称为分离式阀盖，与阀杆螺母连接的部分称为支架。本设计的止回阀阀盖是无需阀杆连接的阀门，故没有支架。3.2.3 阀盖厚度的设计根据公式3-2及表3-2计算阀盖的厚度。公式：P=DC(0.25pt+C)1/2 (3-2) 式中 P阀盖厚度（mm） p设计压力（MPa） DC阀盖计算直径（mm） t设计温度下材料的许用应力（MPa） C附加裕量（mm）表3-2附加裕量C值（mm）SB-CCSB-CC5521302610430111203-P=DC(0.25pt+C)1/2 3.3 止回阀阀瓣的设计与计算阀瓣也是阀门中最重要的零件之一，是控制介质流通。本设计的止回阀阀瓣还具有防止介质倒流的作用。3.3.1 阀瓣设计的基本内容1）确定止回阀瓣材料：本阀门确定采用的材料是WCB（碳钢）。它具有足够的的耐蚀性，并具有可靠的强度和刚度。2)确定止回阀阀瓣的制造方法：根据阀门的总体设计，安装要求和材料工艺性能确定阀体的制造方法为铸造。其优点是有质量保证、组织致密，表面质量较好。 3）确定阀瓣的结构长度：根据阀门阀体流通道、密封面、阀盖的相关数据计算阀盖的尺寸。3.3.2 阀瓣的结构设计结构见CAD附图阀瓣杆的上部是与阀盖杆的下部连接，阀盖面是下部是与阀体的密封面相接触。3.3.3 阀瓣尺寸的设计 1）确定止回阀瓣面厚度的设计：根据所设计阀门的通径和公称压力查表得阀瓣面的厚度为16mm。2）确定止回阀瓣面直径的设计：根据阀体密封面的大小，设计阀瓣面直径为66mm。3）确定止回阀瓣杆直径和高度的设计:根据阀盖杆下部与阀瓣相连接的部分确定阀盖杆的高度和直径分别是42mm和20。4 止回阀的检查和试验阀门的检查和试验通常分为出厂试验和型式试验两大类。对于零部件检查，在分等标准中，除了主要零部件的主要项目外，一般均不检查。零部件的检查主要在生产过程中由质检部门检查。4.1 止回阀的检查阀门的检查分为：铸件的检查、主要尺寸的检查和清洁度的检查。4.1.1 止回阀铸件的检查 1）化学成分检查：根据表4-1对止回阀铸件的化学成分进行检查； 2）试样型式和尺寸：按GB397的规定； 3）性能要求：根据表4-2对止回阀的性能要求进行检查； 4）铸件的形状、尺寸和偏差：按JB2580第I级的规定； 5）表面质量：按GB12231的规定；6）铸件的缺陷及处理：如焊补的凹陷深度超过壁厚20%或25mm（取小值），焊补的凹陷面积大于65cm2；或壳体试验中发现缺陷而进行焊补，则焊补后应进行消除应力处理或热处理。表4-1碳素钢的极限分析偏差化学元素（%）WCA级WCB级WCC级C0.0250.0290.026Mn0.0660.0900.090Si0.1220.1220.122P0.0100.0100.010S0.0170.0170.017表4-2碳素钢铸件的力学性能（GB12229）力学性能WCA级WCB级WCC级抗拉强度（MPa）415485485屈服强度(MPa)205250275伸长率（%）242222断面收缩率（%）3535354.1.2 止回阀主要尺寸的检查 1）阀门的结构长度偏差按GB12233铁制截止阀与升降止回阀进行检查：公称通径1520的偏差+1.0，-1.5；公称通径2565的偏差+1.0，-2.0。 2）阀门壳体最小壁厚按表3-1进行检查。4.1.3 止回阀清洁度的检查阀门清洁度是表示阀门整机内腔的清洁程度，它以阀门内腔表面所附杂质和污物的多少来衡量。它们是阀门产品质量检查和等级评定的主要项目。 1）清洁度的考核指标：G=S(DN/25)2 G允许的杂质和污物的质量总和（g） S系数，按表4-3选取 DN被检阀门的公称通径（mm）表4-3阀门的S值阀门类型材料S调节阀、止回阀锻钢0.15铸铁0.2铸钢0.22）清洁度检查方法和要求：各零件的清洗部位清洗后无明显粘砂；过滤前筛网应烘干，称得初始质量并做好编号和质量记录；清洗后的清洗液经筛网过滤，收集杂质和污物；过滤后将筛网连同杂质、污物一起放入温度为105左右的干燥箱内烘烤1小时后自然冷却至室温再称重；清洁度的检查结果按式4-1进行计算： G1=G2-G3G1杂物和污物量的质量（g）G2筛网和杂物、污物的总质量（g）G3筛网的初始质量（g）4.2 止回阀的压力试验压力试验是阀门最基本也是最重要的试验，是阀门出厂前必不可少的一步。4.2.1阀门的壳体试验试压，指的是阀体强度试验。试漏，指的是密封面严密性试验，这两项试验是对阀门主要性能的检查。试验介质，一般是常温清水，重要阀门可使用煤油。安全阀定压试验，可使用氮气较稳定气体，也可用蒸汽或空气代替。对于隔膜阀，使用空气作试验。（一）试验压力阀门强度试验压力，与公称压力有下列关系公称压力（Mpa）强度试验压力（Mpa） 0.1 0.2 0.25 0.4 0.4 0.6 0.6 0.9 1.0 1.5 1.6 2.4 2.5 3.8 4.0 6.0 6.4 9.6 10.0 15.0 16.0 24.0 20.0 30.0 25.0 38.0 32.0 48.0由上可见，公称压力从0.4Mpa-32Mpa，这些常用压力阀门，其强度试验压力为其1.5倍。阀门密封试验压力，等于公称压力。（二）试验方法试压试漏，在试验台上进行。试验台的结构，试验台上面有一压紧部件，下面有一条与试压泵相连通的管路。将阀压紧后，试压泵工作，从试压泵的压力表上，可以读出阀门承受压力的数字。试压阀门充水时，要将阀内空气排净。试验台上部压盘，有排气孔，用小阀门开闭。空气排净的标志是，排气孔中出来的全部都是水。关闭排气孔后，开始升压。升压过程要缓慢，不要急剧。达到规定压力后，保持3分钟，压力不变为合格。试压试漏程序可以分三步：1、打开阀门通路，用水（或煤油）充满阀腔，并升压至强度试验要求压力，检查阀体，阀盖、垫片、填料有无渗漏。2、关死阀路，在阀门一侧加压至公称压力，从另一侧检查有无渗漏。3、将阀门颠倒过来，试验相反一侧。4.2.2阀门的密封试验密封试验是检查启闭件和阀体密封副密封性能的试验。密封试验应在壳体试验后进行。密封试验之前，应除去密封面的油渍，但允许涂一薄层粘度不大于煤油的防护剂；靠油脂密封的阀门，允许涂敷按设计规定选用的油脂。试验过程中不应使阀门受到可能影响试验结果的外力。应以设计给定的方式关闭阀门。结论通过本次设计让我对阀门的设计有了更深刻的了解，为我今后的工作打下了结实的基础。本课题设计的阀门为H42H-100C DN50的升降式止回阀，它的完成让我得到了以下结论：1必须对阀门的基础知识有所了解，这样才能更好的设计阀门；2必须对阀门的相关设计要求有所了解，这样才能知道怎么去设计；3必须对所设计的阀门相当了解，这样才知道设计的重点在哪；4应该多看书，我们的知识有限，应加强理论知识；5应多实践，多请教前辈，从实践中获取经验。由于设计者水平及实践经验所限，错误和不足之处再所难免，敬请老师和同学们批评指正。致谢首先感谢于庆友老师对我的指导，感谢他在我论文设计的整个过程中给予的帮助，对我的设计提出了宝贵的意见和建议。其次感谢本公司为我的设计提供了一个很好的题材，同时也感谢公司技术人员给予我很大的帮助，提供了许多相关材料以及帮助，使我解决了一系列的疑难问题。参考文献1杨源泉.阀门设计手册.北京：机械工业出版社，1992（本设计所用的公式均由此书所得）2 沈阳阀门研究所编.阀门设计.沈阳：沈阳阀门研究所出版，19763 AUTOCAD2007版- 20 -JNFM-ZD7.5-01/04-A扬中市阀门厂有限公司零件金加工工艺卡片编号第页共页产品名称零件名称毛坯种类材料名称牌号落料规格型号及规格图号件数每件毛重可制件数简图工序工种加工内容设备型号工艺装备名称准备工时操作工时备注夹具量具刃具标记处数文件号签字日期标记处数文件号签字日期标记处数文件号签字日期编制打印校对审核车间代表批准年月日年月日年月日年月日年月日复审意见:我提的审阅意见中,首先肯定成绩,指出不足,提出要求和建议.具体要求是:1,装配图必须画,零件图必须改; 2,书写格式还要再规范化,一定按照学院要求办; 3,设计任务书中要求很不具体,如压力,流量等都没有,你怎么设计呢?因此建议:搞其中一个简单零件的机械加工工艺规程,不是一张工艺卡片;因为你的论文内容单薄,包括那么多表格(只需写参考文献号和表号),才只有15页,并且的设计中既没有流体力学计算也没有结构力学分析,只是参照现有产品查表,说句心理话,号称一个学期的毕业设计,你们到底用了多少时间,不是很清楚吗. 你若不清楚,可以问一问企业的工程师. 审阅意见:1,从论文中看出你很认真,书写也比较规范,但是内容太少;2,说明书写的挺好,个别地方参照学院规定再规范一下;3,图样表达有问题:零件图都没有标题栏,有的少形位公差,表面粗糙度,技术要求;必须改.因此建议:1,画一张装配图,凡是搞结构设计的必须有装配图;2,你应以设计新产品的形式写论文.先下达设计任务书,设计参数,压力,流量,使用环境,连接尺寸和其他技术要求,经方案论证,按新产品设计步骤进行;不要交代你搞的产品型号;3,尽管如此还是太单薄,为此请你把其中只要一个零件制定机械加工工艺规程,制定工艺规程的步骤是: 计算年生产纲领,确定生产类型;分析零件图几=及产品装配图,对零件进行工艺分析;选择毛坯;拟订工艺路线;确定各工序的加工余量,计算工序尺寸及公差;确定各工序所用的机床,夹具,刀具,量具等;确定切削用量及工时定额;确定各主要工序的技术要求及检验方法;填写工艺文件.当然还可以参考我提供的设计任务书.阀门的流通能力和压力损失是阀门选择、使用和设计的重要参数。通过试验测出阀门在不同开度下的介质流通量和介质通过阀门后的压力损失，即可得到阀门的流量系数和流阻系数。作为截断装置使用的阀门，使用这类阀门的目的在于将一部分回路截断。因此，阀门必须保证极好的密封性，当装有这类阀门的回路正常工作时，阀门应该呈全开启状态，并尽可能使其产生最小的压力损失。所以，这类阀门的流量试验主要使测定其在全开启状态下的流阻系数。各种阀门的流阻系数各不相同，就是同种阀门，由于结构及流道各不相同，其流阻系数也有显著的差别。通过试验可找出影响阀门流阻系数的各种因数，从而指导人们改进结构设计，降低阀门的流体阻力，使其消耗尽可能少的能量。用于调节流量或压力的阀门，这类阀门会产生很大的压力损失，且压力损失的大小是随阀门启闭位置的变化而变化的，这类阀门的流量试验主要是测定其在不同开度下的流量系数，通过试验和改进，提高阀门的调节性能等。1淮安信息职业技术学院淮安信息职业技术学院综合毕业实践说明书（论文） 2008 学年机电系机电一体化专业综合毕业实践题目：升降式止回阀的设计学生姓名：蒋威班级： 220510 学号： 22051051 起止日期： 2007年12月2008年6月实践地点：扬中市阀门厂有限公司指导老师：于庆友教研室主任: 喻步贤系主任：盛定高淮安信息职业技术学院 2008 级学生综合毕业实践选题、审题表系机电工程系选题教师姓名于庆友专业机电一体化专业技术职务高级中级初级申报课题名称课题类别设计论文其它课题来源生产实践科研实验室建设自拟课题简介随着现代技术的发展，阀门的应用日益普遍。它是我国实现四个现代化不可缺少的重要机械产品，它与生产建设、国防建设和人民生活都有着密切联系。阀门是阀体输送系统中的控制部件，具有导流、截流、调节、防止倒流、分流等功能。本课题设计的是一个控制介质流动及介质流动方向，防止介质倒流的阀门，即止回阀。它采用的是升降的方式控制介质的流动方向。它的设计将给生产和生活带来很多的方便设计（论文）要求（包括应具备的条件）1 学习相关的阀门知识，了解阀门的种类，类型及代号；2 对阀门设计所需具备的基本内容有所了解；3 能按照国家标准对阀门的阀体、阀盖和阀瓣进行设计；4 能对设计的阀门进行试压调试。课题预计工作量大小大适中小课题预计难易程度难一般易是否是新拟课题是否所在专业审定意见负责人（签名）：年月日注：1、该表作为学生综合毕业实践课题申报时专用,由选题教师填写,经所在专业有关人员讨论,负责人签名后生效; 2、该表的填写针对1名学生综合毕业实践时选择使用,如同一课题由2名及2名以上同学选择,应在申报课题的名称上加以区别(加副标题),并且在设计(论文)要求一栏中加以体现; 3.课题简介一栏主要指研究设计该课题的背景介绍及目的、主要内容、意义； 4.“设计（论文）要求（包括应具备的条件）”一栏：主要指本课题技术方面的要求，而“条件”指从事该课
