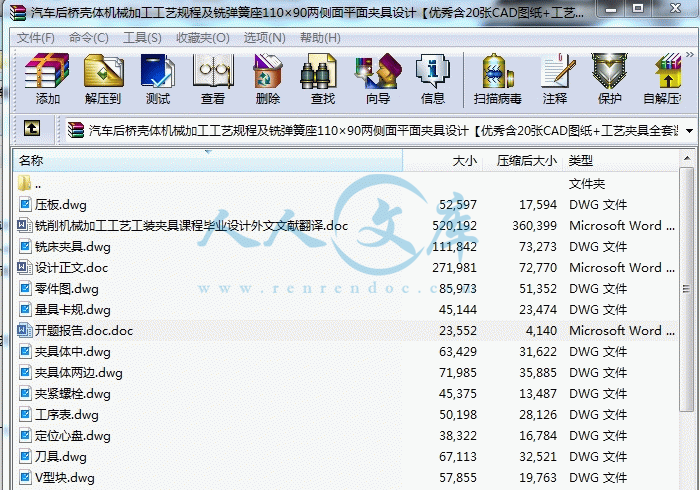

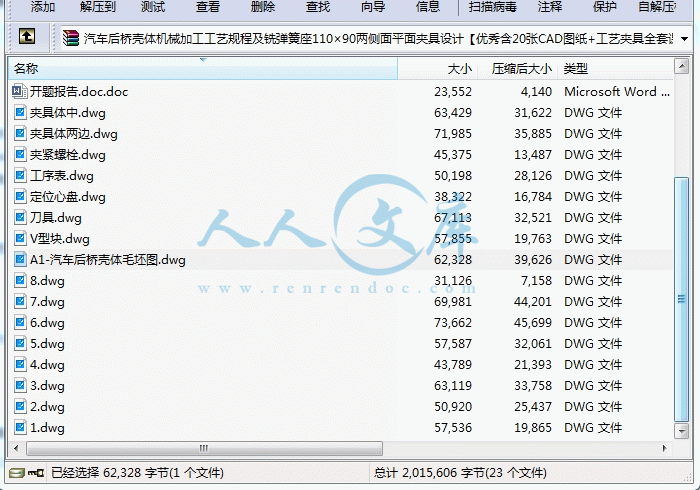

资源目录

汽车后桥壳体机械加工工艺规程及铣弹簧座110×90两侧面平面夹具设计【优秀含20张CAD图纸+工艺夹具全套课程毕业设计设计】【HQKT02】.rar

铣削机械加工工艺工装夹具课程毕业设计外文文献翻译.doc---(点击预览)

设计正文.doc---(点击预览)

开题报告.doc.doc---(点击预览)

1.dwg

2.dwg

3.dwg

4.dwg

5.dwg

6.dwg

7.dwg

8.dwg

A1-汽车后桥壳体毛坯图.dwg

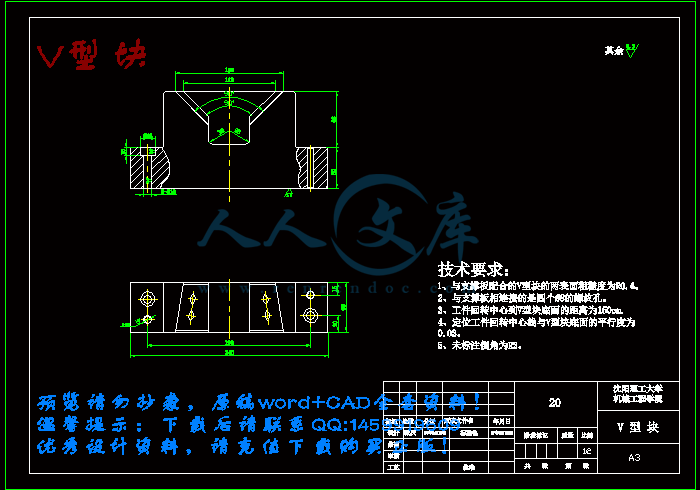

V型块.dwg

刀具.dwg

压板.dwg

夹具体两边.dwg

夹具体中.dwg

夹紧螺栓.dwg

定位心盘.dwg

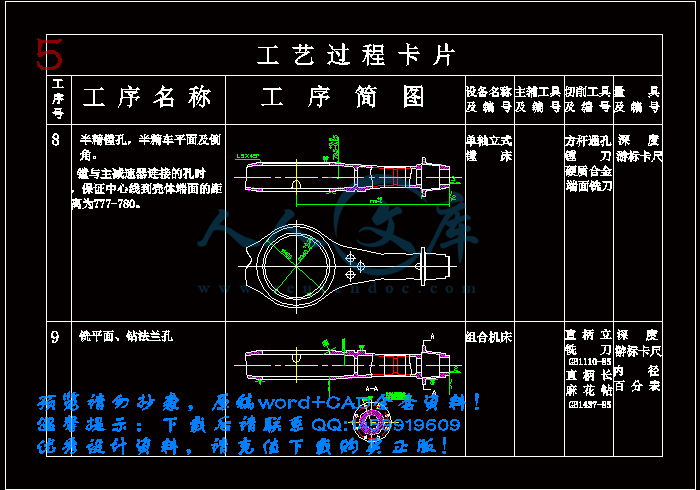

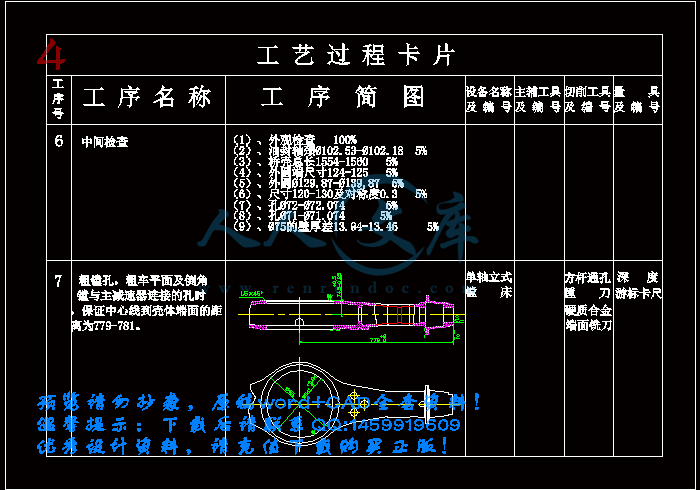

工序表.dwg

量具卡规.dwg

铣床夹具.dwg

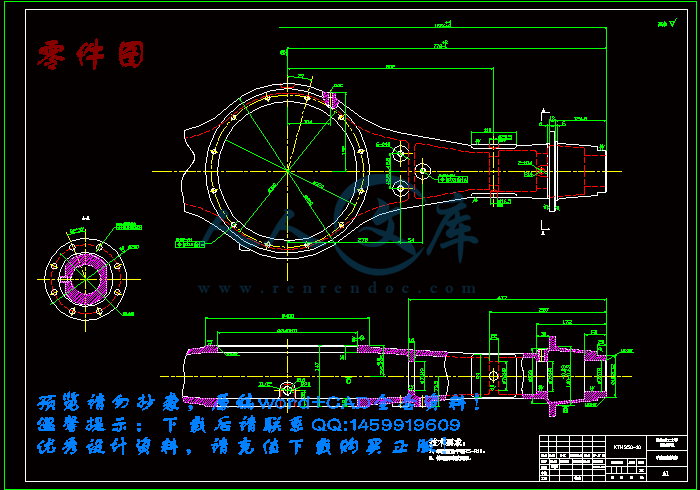

零件图.dwg

压缩包内文档预览：

编号：448171 类型：共享资源大小：1MB 格式：RAR 上传时间：2015-07-04 上传人：QQ14****9609 IP属地：陕西

40
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 汽车后桥壳体机械加工工艺规程夹具设计毕业设计汽车后桥壳体机械加工工艺规程及铣弹簧座110X90两侧面平面夹具设计工艺夹具全套课程毕业设计设计

资源描述：

汽车后桥壳体工艺工装设计

汽车后桥壳体机械加工工艺规程及铣弹簧座110-90两侧面平面夹具设计【优秀含20张CAD图纸+工艺夹具全套课程毕业设计设计】【HQKT02】

【带开题报告+外文翻译】【28页@正文9400字】【详情如下】【需要咨询购买全套设计请加QQ1459919609 】.bat

开题报告.doc.doc

设计正文.doc

铣削机械加工工艺工装夹具课程毕业设计外文文献翻译.doc

1.dwg

2.dwg

3.dwg

4.dwg

5.dwg

6.dwg

7.dwg

8.dwg

A1-汽车后桥壳体毛坯图.dwg

V型块.dwg

刀具.dwg

压板.dwg

夹具体两边.dwg

夹具体中.dwg

夹紧螺栓.dwg

定位心盘.dwg

工序表.dwg

设计文档

量具卡规.dwg

铣床夹具.dwg

零件图.dwg

开题报告

课题名称汽车后桥壳体工艺工装

课题背景和意义：

汽车后桥壳体是汽车的重要组成部分，它与主减速器、差速器和车轮传动装置组成驱动桥。驱动桥处与动力传动系的末端，其基本功能是增大由传动轴或变速器传来的转矩，并将动力合理的分配给左、右驱动轮，另外还承受作用于路面和车架或车身之间的垂直力、纵向力和横向力。结构及特点：连接主减速器传递动力，支撑差速器及半轴实现俩车轮差速转动；尺寸比较大，主要承受载荷。重点要保证桥壳的强度和刚度性能，便于安装、调整和维修。

课题研究现状：

随着自动化加工水平的不断提高，各种专用机床的研制开发，以能大批量高效率的生产后桥壳体，并保证良好的产品质量。

课题研究方案：

后桥壳体的工艺工装设计，通过设计，运用所学过的基础课、技术基础课和专业课的理论知识，生产实习和实验等实践知识，达到巩固、加深和扩大所学知识的目的。进一步体会机械制造工艺设计的过程和注意事项。独立完成工艺设计。并熟练使用CAD作图。

设计内容：编制汽车后桥壳体工艺过程及工序卡各一份

设计专用夹具2套

专用刀具一套

绘制零件及相应装配图

日程安排：第1--2周做调研，查阅相关资料

第3-4周做出简要工艺初步定稿

第5--10周设计专用夹具2套及其修正

第11周设计专用刀具一套

第12周设计量具一套

第13周编写设计说明书

第14周做好答辩的准备工作

第15周答辩

参考文献：

《金属机械加工工艺人员手册》（第三版）上海科学技术出版社

《机床夹具设计》国防工业出版社

《机械设计课程设计》东北大学出版社

摘要

毕业设计的课题基本分为三大类，即工艺工装设计类、组合机床设计类和计算机课题类。本课题所涉及的是第一类，设计任务为汽车后桥壳体的工艺工装设计，在壳体内部装有主传动器、差速器、半轴等传动机构。

壳体起保证和支撑的作用，其主要加工表面为端面外圆、法兰平面、弹簧座平面、以及内孔等。

本次设计主要包括工艺规程、夹具、刀具和量具的设计。此次设计共分三个阶段，即：（1）毕业实习阶段（2）课题设计阶段（3）考核答辩阶段。结合本次设计零件的特点，在设计中完成工艺规程一套，夹具一套铣床夹具，其中，前者为手动夹紧。另外还据任务书分别设计刀具——铣刀一把和量具——单头双极限卡规一套，共完成图纸近5张，基本完成老师所交给的任务。

关键词：汽车后桥；工艺分析；设计任务

1 绪论1

1.1 我国汽车后桥制造业的现状及其发展趋势1

1.2 汽车后桥壳体的构造1

1.3 汽车后桥壳体的性能要求1

2 零件的分析3

2.1 零件的作用3

2.2 零件的工艺分析3

2.3 生产类型的确定4

2.4 确定毛坯的制造形式4

2.5 基面的选择4

3 械加工工艺路线6

3.1 工艺方案6

3.2 工艺方案比较分析7

3.3 加工阶段的划分和检验工序的安排7

4 加工余量、工序、毛坯尺寸的确定9

5 工时定额10

5.1工序六的工时定额10

5.2工序十三的工序定额11

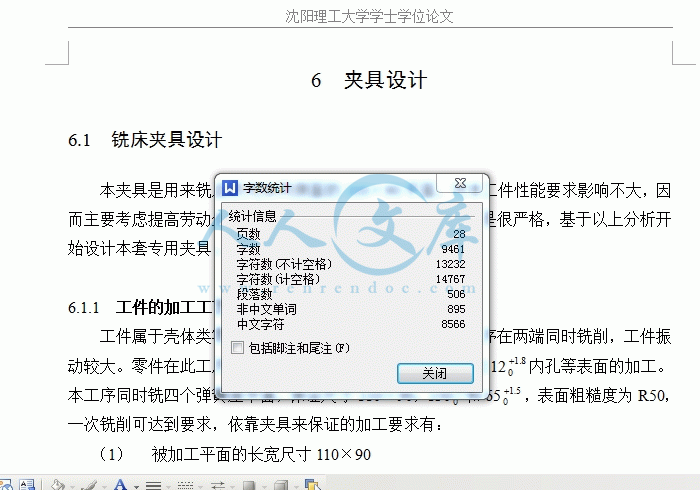

6 夹具设计12

6.1 铣床夹具设计12

6.1.1 工件的加工工艺分析12

6.1.2 定方案，设计定位元件12

6.1.3 确定夹紧方式和设计夹紧结构13

6.1.4 定位误差的分析14

6.1.5 夹紧元件的强度校核14

6.1.6 夹具体的设计15

6.1.7 夹具体设计及其操作的简要说明15

7 CAD绘图简介20

8 量具设计21

9 刀具设计24

结论26

致谢27

参考文献28

1 绪论

1.1我国汽车后桥制造业的现状及其发展趋势

我国丰富的原材料资源为后桥壳体国产化提供了坚实的基础。针对国产原材料的特点，研制一套相适应的生产技术及工艺，保证国产化产品满足高质量的要求。后桥在驱动系中的重要地位决定了国内各汽车生产厂家都建有自己的后桥生产线，这样，可以在保证整机质量的前提下，尽可能的降低成本，提高竞争力。

多年来，以国产原材料为基础，研制成功了适合于我国国情的、成熟实用的、并具有国际先进水平的成套工艺工装技术，生产出高质量后桥，不仅成为一些引进汽车零件的替代品，而且还出口到日本、美国、英国等发达国家。

参考文献

[1] 赵如福主编《金属机械加工工艺人员手册》上海科学技术出版社出版

1990年 37~1202页

[2] 许锍潮、何祚倩编写《机械设计与制造工艺简明手册》水利电力出版社出版

1988年 23~546页

[3] 朱祖良主编《孔加工刀具》国防工业出版社 1990年 45~98页

[4] 许坚、张崇德编写《机床夹具设计》东北大学出版社 1998年

[5] 任嘉卉主编《公差与配合》国防工业出版社 1990年

[6] 巩云鹏、田万禄、张祖立、黄秋波编写《机械设计课程设计》东北大学出版社

2000年

[7] 左健民主编《液压与气压传动》机械工业出版社 1999年













内容简介：: 开题报告课题名称汽车后桥壳体工艺工装课题来源 B 课题类型 2 导师姓名崔广臣学生姓名张庆班级学号 0501015206 专业机械设计制造及其自动化课题背景和意义：汽车后桥壳体是汽车的重要组成部分，它与主减速器、差速器和车轮传动装置组成驱动桥。驱动桥处与动力传动系的末端，其基本功能是增大由传动轴或变速器传来的转矩，并将动力合理的分配给左、右驱动轮，另外还承受作用于路面和车架或车身之间的垂直力、纵向力和横向力。结构及特点：连接主减速器传递动力，支撑差速器及半轴实现俩车轮差速转动；尺寸比较大，主要承受载荷。重点要保证桥壳的强度和刚度性能，便于安装、调整和维修。课题研究现状：随着自动化加工水平的不断提高，各种专用机床的研制开发，以能大批量高效率的生产后桥壳体，并保证良好的产品质量。课题研究方案：后桥壳体的工艺工装设计，通过设计，运用所学过的基础课、技术基础课和专业课的理论知识，生产实习和实验等实践知识，达到巩固、加深和扩大所学知识的目的。进一步体会机械制造工艺设计的过程和注意事项。独立完成工艺设计。并熟练使用 CAD 作图。设计内容：编制汽车后桥壳体工艺过程及工序卡各一份设计专用夹具 2 套 nts专用刀具一套绘制零件及相应装配图日程安排：第 1-2 周做调研，查阅相关资料第 3-4 周做出简要工艺初步定稿第 5-10 周设计专用夹具 2 套及其修正第 11 周设计专用刀具一套第 12 周设计量具一套第 13 周编写设计说明书第 14 周做好答辩的准备工作第 15 周答辩参考文献：金属机械加工工艺人员手册（第三版）上海科学技术出版社机床夹具设计国防工业出版社机械设计课程设计东北大学出版社指导教师签名：日期：学院意见：学院教学指导委员会主任签字：日期：填表说明：题目类型： 1.工程设计 ;2.应用研究 ;3.理论研究 ;4.其它题目来源 : A.自拟课题 B.民用科研课题 C.国防科研课题 nts沈阳理工大学学士学位论文 I 摘要毕业设计的课题基本分为三大类，即工艺工装设计类、组合机床设计类和计算机课题类。本课题所涉及的是第一类，设计任务为汽车后桥壳体的工艺工装设计，在壳体内部装有主传动器、差速器、半轴等传动机构。壳体起保证和支撑的作用，其主要加工表面为端面外圆、法兰平面、弹簧座平面、以及内孔等。本次设计主要包括工艺规程、夹具、刀具和量具的设计。此次设计共分三个阶段，即：（ 1）毕业实习阶段（ 2）课题设计阶段（ 3）考核答辩阶段。结合本次设计零件的特点，在设计中完成工艺规程一套，夹具一套铣床夹具，其中，前者为手动夹紧。另外还据任务书分别设计刀具铣刀一把和量具单头双极限卡规一套，共完成图纸近 5张，基本完成老师所交给的任务。关键词：汽车后桥；工艺分析；设计任务 nts沈阳理工大学学士学位论文 II ABSTRACT The subject of the graduation project is divided into three big classes,namely the frock designing type of craft ,making up the designingtype of lathe and comper subjects basically.What this subject involved is the first kind,designing the task for the rear axle of automobile,the craft frock of the shell is designed.Equipped with the organizations of the transmission,such as main hammer mechanism actuator,differential mechanism,semi-axis,ect,within the shell.The shell plays a role in guatanteeing and support,it processes flange,spring seat plane,and interior hole round for outside of the terminal surface of surface,ect,mainly. This design includes the design of rules of craft,jig,cutter and measuring tool mainly.This design divides three stages altogether,namely:(1)Graduation field work stage(2)Ddeign phase of subject(3)Examine the stage of replying.Combine this charateristic of designing the part,finisshes one set of rules of craft in the design,one sets of jigs of the milling machine,among them,the former,in order to clamp manually.Still design the cutter sepatately according to the task book in addition One milling cutter is with measuring,finish drawing amount nearlu 5 altogether,finish the task that a teacher assigns basically. Key word:The rear axle of automobile； the crafu analuses； designs the task nts沈阳理工大学学士学位论文 III 目录 1 绪论 . 1 1.1 我国汽车后桥制造业的现状及其发展趋势 . 1 1.2 汽车后桥壳体的构造 . 1 1.3 汽车后桥壳体的性能要求 . 1 2 零件的分析 . 3 2.1 零件的作用 . 3 2.2 零件的工艺分析 . 3 2.3 生产类型的确定 . 4 2.4 确定毛坯的制造形式 . 4 2.5 基面的选择 . 4 3 械加工工艺路线 . 6 3.1 工艺方案 . 6 3.2 工艺方案比较分析 . 7 3.3 加工阶段的划分和检验工序的安排 . 7 4 加工余量、工序、毛坯尺寸的确定 . 9 5 工时定额 . 10 5.1 工序六的工时定额 . 10 5.2 工序十三的工序定额 . 11 6 夹具设计 . 12 6.1 铣床夹具设计 . 12 6.1.1 工件的加工工艺分析 . 12 6.1.2 定方案，设计定位元件 . 12 6.1.3 确定夹紧方式和设计夹紧结构 . 13 6.1.4 定位误差的分析 . 14 6.1.5 夹紧元件的强度校核 . 14 6.1.6 夹具体的设计 . 15 6.1.7 夹具体设计及其操作的简要说明 . 15 7 CAD 绘图简介 . 17 8 量具设计 . 18 9 刀具设计 . 21 结论 . 23 致谢 . 24 参考文献 . 25 附录 A 英文原文 .错误 !未定义书签。附录 B 汉语翻译 .错误 !未定义书签。 nts沈阳理工大学学士学位论文 1 1 绪论 1.1 我国汽车后桥制造业的现状及其发展趋势我国丰富的原材料资源为后桥壳体国产化提供了坚实的基础。针对国产原材料的特点，研制一套相适应的生产技术及工艺，保证国产化产品满足高质量的要求。后桥在驱动系中的重要地位决定了国内各汽车生产厂家都建有自己的后桥生产线，这样，可以在保证整机质量的前提下，尽可能的降低成本，提高竞争力。多年来，以国产原材料为基础，研制成功了适合于我国国情的、成熟实用的、并具有国际先进水平的成套工艺工装技术，生产出高质量后桥，不仅成为一些引进汽车零件的替代品，而且还出口到日本、美国、英国等发达国家。 1.2 汽车后桥壳体的构造后桥壳体的主体是一根圆柱形棒体，它与主减速器、差速器和车轮传动装置组成驱动桥。驱动桥处与动力传动系的末端，其基本功能是增大由传动轴或变速器传来的转矩，并将动力合理的分配给左、右驱动轮，另外还承受作用于路面和车架或车身之间的垂直力、纵向力和横向力。结构及特点：连接主减速器传递动力，支撑差速器及半轴实现俩车轮差速转动；尺寸比较大，主要承受载荷。 1.3 汽车后桥壳体的性能要求重点要保证桥壳的强度和刚度性能，便于安装、调整和维修。另外外形尺寸要小，保证有必要的离地间隙。在各种转速和载荷下具有高的传动效率。在保证足够的强度、刚度条件下，应力求质量小，尤其是簧下质量应尽量小，以改善汽车平顺性与悬架导向机构运动协调，对于转向驱动桥，还应与转向机构运动相协调。结构简单，加工工艺性好，制造容易。毕业设计是完成工程师基本训练的重要环节，其目的是培养学生综合运用所学专业和基础理论知识，独立解决本专业一般工程技术问题的能力，树立正确的设计思想和工作作风。为了切实做好本次设计，我们首先进行了实习，结合生产现场实际情况，并通过大nts沈阳理工大学学士学位论文 2 量查找资料，编写了本设计说明书。它通过工艺规程的设计，进一步明确了 CA141 汽车后桥壳体的作用。通过编写夹具、量具、刀具说明书，进一步阐明了设计思想，巩固了所学知识。本次设计编制了一套中批生产的工艺规程，简单实用的夹具设计更体现了经济技术指标在设计中的重要地位。设计工作是一项细致、艰苦、复杂、涉及面十分广泛的工作，不但要巩固所学知识，而且要提高和锻炼我们的计算能力、绘图能力等综合能力。由于本人水平有限，设计中难免存在缺点和不足，敬请各位老师批评指正。 nts沈阳理工大学学士学位论文 3 2 零件的分析 2.1 零件的作用解放牌 CA141 载重汽车的后桥壳总成是一种整体式的驱动桥壳，中间部分是一段环行空心整梁，钢制的半轴套管压入空心梁的两端并用止动螺钉锁紧，防止套管在梁内运动。解放牌载重汽车后桥是驱动桥，在桥壳的中央要安装有主传动器、差速器及半轴等传动结构，后桥起支撑、保护作用。刹车器及车轮安装在后桥壳的两端。因此，后桥壳也承受一部分汽车的重量，把刹车力、路面反力传到车架上。后桥壳体的结构如图 2.1所示： 1、 4半轴壳 2左桥壳 3右桥壳 5钢板弹簧座 6法兰 7半轴套管 8后桥壳 9壳盖图 2.1 2.2 零件的工艺分析从零件图上可以看出这个零件的就加工表面可以分为三组，一是零件正面及反面的平面，孔以及两端面、端面外圆的加工，一是零件两侧面的表面，还有零件的内孔加工。 1、零件正面、反面的平面及两端面、端面外圆的加工 nts沈阳理工大学学士学位论文 4 这一组加工表面包括： 102 2.05.0外圆面， 1556 42的两端面尺寸为： 73.5 50.035.0的两平面， 340 36.00的内孔， 200 18.00的法兰外径，以及钻 12-M12 孔和6-M14 孔，其中主要加工表面是尺寸为 73.5 50.035.0的两平面。 340 36.00的内孔，因为他们加工难度相对较大且对零件的质量影响也较大。 2、零件两侧面的平面，孔的加工这一组加工表面包括： 110 99 四个平面以及四个孔，孔径分别为 20.5 和 16.5。 3、零件的内孔加工这一组孔分别为 75T8、 73H9、 71H9、粗糙度为 Ra6.3,同轴度公差为 0.1mm。孔 340H11，其端面及 B 台面至轴线距离为 73.5 50.035.0。 2.3 生产类型的确定根据设计任务书所给顶的原始材料来确定生产类型。设计任务书给出的资料显示并结合车间的工作制度及工件的重量可知：本工件生产类型为重型、大批量生产。根据生产特征，初步确定加工中一般采用一些高效和专用机床，对于刀具一般用通用刀具，也可以根据加工情况采用部分专用刀具，量具用专用量具，夹具用专用夹具。 2.4 确定毛坯的制造形式解放牌载重汽车的后桥壳体材料是 KT350-10 可锻铸铁，故可采用金属模砂型铸造的方法来完成毛坯的加工，这样有较高的毛坯精度和较高的生产率。要求时效处理，毛坯的硬度为 HB121-149，毛坯的质量为 91Kg，净重为 75Kg1。 2.5 基面的选择基面选择是工艺规程中的重要工作之一，基面选择的正确与合理，可以使加工质量得到保证，生产率得以提高，否则，不但加工工艺过程中问题百出，更有甚者，还会造成零件大批报废。因此，选择基面时要慎重考虑 4。后桥壳体的主要加工部分有：套管孔；两端轴头各外圆表面；中间 340 36.00mm 孔及其端面。它们除本身的尺寸精度和粗糙度要求之外，平面对套管孔轴线的平行度要求为 0.05mm（在 100mm 长度上测量），两侧套管孔的同轴度要求为 0.1mm。为此，工艺nts沈阳理工大学学士学位论文 5 安排要优先考虑。首先加工两轴头外圆，然后加工孔，再加工中间 340 36.00孔及两端面，对于轴头加工采用粗车精车的方法。套管孔的加工采用粗镗半精镗，对于340 36.00的及其端面，工艺采用粗镗车精镗车的加工方法。其余工序安插在主要工序之间进行。由于铣钢板弹簧座平面，余量大，加工时能使平面内的轴孔 72H9 变成椭圆，因此，将铣削工序安排在精镗之前，根据基准选择原则，后桥壳体的粗基准可以选择 75T8 毛坯孔表面，也可以选择 200 8.10法兰外圆的毛坯面。考虑到孔比外圆难加工，为保证加工孔时余量均匀，在刀杆刚性一定的情况下，容易保证孔的精度和孔与外圆的同轴度要求。在加工 340 36.00孔、凸台平面、 200 8.10法兰上孔组时，由于这些要素的设计基准是套管孔的轴线，所以就选用了已加工好的套管孔做为这些要素的精基准。 nts沈阳理工大学学士学位论文 6 3 械加工工艺路线制定工艺路线的出发点，是根据零件的几何形状使尺寸精度和位量精度等技术要求得到保证。在生产纲领已确定为以大批生产的条件下，尽量使用专用机床和专用夹具来提高生产率。工艺过程设计要满足产品质量要求，也要满足生产纲领要求，并要有较高的经济性，在设计时尽量使工序集中，当然，也要注意经济效果，以便使生产成本下降，令产品在市场更具竞争力。因此由以上分析考虑，制定以下两套工艺路线方案。 3.1 工艺方案工艺路线方案一： 1、加工两端面、外圆、倒角 2、粗镗孔（套管孔）、倒角 3、半精镗、套管孔 4、中间检查 5、铣弹簧座平面 6、粗铣 340 法兰平面 7、粗铣 340 法兰另一平面 8、粗镗 340 孔 9、精镗孔（ 340） 10、钻 8- 14 孔 11、钻孔、攻管螺纹 12、钻法兰孔（ 12- 12） 6- 14 孔、攻丝 13、清洗 14、检验工艺路线方案二： 1、粗车两端面外圆、倒角 2、粗镗孔、倒角 3、精车两端外圆 4、铣弹簧座平面 5、精镗 nts沈阳理工大学学士学位论文 7 6、中间检查 7、粗镗孔、粗车平面、倒角 8、精镗孔、精车平面 9、铣平面、钻法兰孔 10、铣平面 11、钻孔、攻管螺纹 12、钻孔、攻丝 13、清洗 14、检验 3.2 工艺方案比较分析上述两个工艺方案不同点是： 1、方案一，后桥壳体外圆两端面粗精车放在一起再加工孔。而方案二。采用粗车外圆 200 法兰再粗镗套管孔，精车法兰外圆，再半精镗孔，显然方案二使粗、精加工分开，容易保证外圆与套管孔的同轴度要求。 2、方案一， 340 平面、孔分开加工。而方案二则两工序合在一起，缩短了时间，避免工件安装误差。 3、方案一，在半精镗、套管孔后铣弹簧座平面，铣削力大，对已加工的孔产生圆度误差变成椭圆。综上分析比较，最后确定采用工艺方案二。 3.3 加工阶段的划分和检验工序的安排对于精度和粗糙度要求比较高的部分，工艺上都安排了粗、精加工，如轴头和外圆，在第一道工序粗车，在第三道工序上精车。轴孔在第二道工序粗镗，第五道工序精镗， 340 36.00孔和端面是在第七道工序粗加工，在第八道精加工。这样粗、精加工分开有利于消除残余应力影响和余量的合理分配，容易保证加工精度和获得较高的生产率。后桥壳体的加工可分为两个阶段，第一个阶段为基准加工，即在第六道工序之前，完成轴头的外圆表面及套管孔的加工，为以后的各工序提供了精基准。第二阶段是第七道工序之后，利用已加工好的基准完成其他边面的加工。 nts沈阳理工大学学士学位论文 8 在第一阶段之后，安排了中间检查工序，检查基准加工的正确性，防止不良产品出现。在后桥壳最后一道工序又安排一次检查，检查第二阶段加工各表面，根据重要程度和工艺装备可靠性确定各参数检查的次数。这样安排，可以保证后桥壳体在压如套管之前发现不合格品，避免压如套管后反修。 nts沈阳理工大学学士学位论文 9 4 加工余量、工序、毛坯尺寸的确定汽车后桥壳体材料为可锻铸铁，采用砂型铸造级精度。根据上述原始资料及加工工艺，分别确定各加工表面的机械加工余量。毛坯余量的确定： 1、查金属机械加工工艺人员手册可确定毛坯铸件的尺寸公差等级、余量等级分别为：CT10 底面侧面余量等级 MA-G，顶面、铸孔加工余量等级为 MA-H 2、确定各面加工余量及尺寸公差等级如表 4.1 所示 1 6：表 4.1 加工余量及尺寸公差各工序尺寸如表 4.2 所示 5：表 4.2 各工序尺寸工序名称工序基本余量工序精度工序尺寸工序尺寸精车 2 IT7 102 102 18.053.0粗车 6 IT13 102 20 104044.0毛坯（车） 8 1.8 104 60 110 1.8 铣平面 3 IT13 65 65 8.10毛坯（铣） 3 1.8 65 3068 1.8 半精镗 2 IT10 13 5.00 73.5 14.00粗镗 3.5 IT13 13.5 20 75.5 44.00毛坯（镗） 6 1.6 75.5 5.30 79 加工余量公差等级 340 法兰上 5.0 下 4.0 1.8 两端面（ 1556） 2 7.5 3.5 弹簧座平面 130 302 3 1.8 200 法兰两面 /外圆 2 4 1.1/2 71-75 孔 2 3.0 1.6 102 133 140 2 3.0 1.8 340 孔 2 6.5 2.2 nts沈阳理工大学学士学位论文 10 5 工时定额完成零件加工一个工序的时间定额，称为单件时间定额，单件时间定额可由下式来计算出来 1： Td=Tj+Tf+(Tj+Tf) /100+(Tj+Tf) /100+(Tj+Tf) /100 （ 5.1） =( Tj+Tf) 1+( + + /100) = Tj+Tf+Tfu+Tfv+Tx 公式中： Td 单间时间 Tj 基本时间 Tf 辅助时间 Tfu 工作地点技术服务时间 Tfv 工作地点组织服务时间 Tx 休息及生理需要时间工作地点技术服务时间对工序时间比值的百分数工作地点组织服务时间对工序时间比值的百分数休息及生理需要时间对工序时间比值的百分数 5.1 工序六的工时定额 T0=L/fMi （ 5.2） L=l+l1+l2+l3 （ 5.3） fM=fzzn （ 5.4）式中： T0 机动时间 L 工作台的行程长度 mm l 加工长度 mm l1 切入长度 mm l2 超出长度 mm l3 附加长度 mm fM 工作台的每分钟进给量 mm/min f 铣刀的每转进给量 mm/r fz 铣刀的每齿进给量 mm nts沈阳理工大学学士学位论文 11 z 铣刀齿数 n 铣刀每分钟的转数 r/min i 行程次数 B 铣削宽度主偏角 Kr l1=0.5(D- B-D )+ p/ tgKr+(0.53)= （ 5.5） 0.5(150- 110-150 )+1.1/tg90+2=0.5(150-102)+2=26mm l2=2 T0=(90+26+2) 1/250=0.51min Tf=1.58min + + =4.7 Td=(Tj+Tf) 1+( + + )/100 (0.51+1.58)(1+4.7%)=2.188min （ 5.6） 5.2 工序十三的工序定额 T0=L/fn （ 5.7） L=l+l1+l2 （ 5.8）式中： f 主轴每转刀具的进给量 mm/r N 机床主轴每分钟的转数 r/min l=16 l1=(D-d1)/2ctgKr+(13)=(120-0)/2ctg60+2=3.5mm （ 5.9） l2=2 T0=(16+3.5+2)/0.15 480=0.3min Tf=1.2 + + =3.0 （ 5.10） Td=(Tj+Tf) 1+( + + )/100 =(0.3+1.2)(1+3%)=1.55min （ 5.11） nts沈阳理工大学学士学位论文 12 6 夹具设计 6.1 铣床夹具设计本夹具是用来铣后桥壳体两侧面的 110 90 平面，对本工件性能要求影响不大，因而主要考虑提高劳动生产率，降低劳动强度，而精度要求不是很严格，基于以上分析开始设计本套专用夹具。 6.1.1 工件的加工工艺分析工件属于壳体类零件，工件比较长而且比较重。而本工序在两端同时铣削，工件振动较大。零件在此工序前已加工完成 200 18.00的外圆， 72.12 8.10内孔等表面的加工。本工序同时铣四个弹簧座平面，保证尺寸 110 90， 130 30和 65 5.10，表面粗糙度为 R50，一次铣削可达到要求，依靠夹具来保证的加工要求有：（ 1）被加工平面的长宽尺寸 110 90 （ 2）平面到壳体回转轴线的距离 65 5.10（ 3）两平面的间距 130 （ 4）两平面的平行度（ 5）平面的平面度 6.1.2 定方案，设计定位元件被铣削面为平面，因而沿平面延伸方向的移动可以不限制。由于弹簧座平面有平面度和平行度要求，必须限制平面沿 X 轴和 Z 轴方向的旋转，又因为有尺寸 130 30和 65 8.10的要求，所以需要限制工件沿平面法线方向的移动，并以设计基准壳体回转轴线为基准，使得基准重合，以避免基准不重合产生误差。综上所述，需要限制一个移动自由度和两个转动自由度，故可按不完全定位设计夹具 4。设计定位元件时，可以用外圆或内孔和平面组合定位，若以 72T8 内孔和 340 端面组合定位，基准重合。同样，若以外圆 200 和 340 端面或以壳体两端的锥体部分（毛坯面）和 340 端面组合定位，均符合基准重合且满足工序要求。考虑到本工序需要四面同时铣削，工件受力比较大，以及装夹方便等因素，采用以壳体两锥面（毛坯面）， 340 端面和内孔定位。由于加工时工件处于悬臂状态，铣削振动又大，故采用辅助支nts沈阳理工大学学士学位论文 13 撑，以增加其刚性。 6.1.3 确定夹紧方式和设计夹紧结构本夹具选用手动压板夹紧结构，采用回转压板和螺栓夹紧，在 200 外圆上夹紧，使压板与外圆顶部上一短圆弧连接，这种压板虽不能起增大或扩大夹紧行程的作用。但由于压板和螺栓都可绕其自身一端旋转，便于实现快速装卸工件，从而减轻工人劳动强度，提高效率。夹紧力的计算： Fz=9.81Gz z0.86- f0.72d0-0.86 p KFz=3994N （ 6.1）水平分力： F=(11.2)Fz=1.1Fz=4393N （ 6.2）垂直分力： Fv=0.3Fz=1198N （ 6.3）因而能够引起工件沿安装轴线方向的最大铣削力为： F=Fr+Fv=5591N （ 6.4）由夹紧机构产生的实际夹紧力应满足下式： P=KF （ 6.5） K=K1K2K3K4 （ 6.6）式中： K 安全系数 K1 基本安全系数 K2 加工性质系数 K3 刀具钝化系数 K4 继续切削系数 P=5591 1.5 1.1 1.2 1.2=13284N 四把刀同时加工： P4=4P=53136N （ 6.6）由计算结果可知，夹具所需要的夹紧力是比较大的，为了使整个夹具结构简单，操作方便，决定选用铰链压板来实现夹具的夹紧功能。它的夹紧计算单个螺旋夹紧应视为螺旋夹紧机构。计算单个螺旋夹紧产生的夹紧力按下式计算： nts沈阳理工大学学士学位论文 14 W0=QL/ r1tg + r2tg( + ) （ 6.7）公式中： W0 单个螺旋夹紧产生的夹紧力 Q 原始作用力 L 作用力的力臂 r1 螺杆端部与工件间的当量摩擦半径，其值视螺杆端部的结构形式而定螺杆端部与工件间的摩擦角 r2 螺纹中径螺纹渐开角螺旋副的当量摩擦角其中 Q=53136N， L=2， r1=15.56， =10， r2=8.513， =136， =9.5 W0=53136 2/ 15.56 tg10+8.513 tg（ 136+9.5） =62512N 两个螺母为 123024N，所以实际的夹紧力大与所需要的夹紧力，因此，工作是可靠的。此种方式机构结构简单，夹紧可靠，通用性强，缺点是夹紧和松开的时间长而且费力。 6.1.4 定位误差的分析（ 1）定位元件尺寸的确定。夹具的主要定位是 V 型块，该 V 型块与工件两端的未加工表面相配合，故公差等级不是很高。（ 2）工件的底平面与夹具的心盘限定了工件的 X 轴的旋转以及在 X 轴向的定位，其公差为 340H11/h11，由金属机械加工设计人员手册得 340 062.0119.0。所以，最大轴向间隙为： bmax=0.119-0.062=0.057(mm) 满足加工要求。 6.1.5 夹紧元件的强度校核在夹具的夹紧元件中，受力最大的部分是压板中间的连接压板与压板的轴销，所以应该校核此处的强度。若此满足加工要求，可知所设计的夹具可以使用。如图 6.1 所示， B 点为轴销受力处，它将nts沈阳理工大学学士学位论文 15 受到 2 倍于 C 处的夹紧力，故能引起剪切应力以及挤压应力。图 6.1 受力图 jy=Pb/Fjy=0.5 53136/（ 11.5 12） =192.5（ Mp）（ 6.8）为了保险，轴销的材料选择 40Gr 调质处理，屈服强度 b=510Mp,取安全系数 K=1.9，则许用挤压应力： = b/1.9=268(Mp) （ 6.9）所以 jy 轴销可以安全工作。许用剪切应力： =0.6 =160Mp 时间剪切应力： =P/(2 d2/4)=34600/(2 242/4)=63.5(Mp) （ 6.10）所以轴销可以安全使用。 6.1.6 夹具体的设计夹具体形状比较复杂且四面同时加工，切削用量大，从而振动大，切削负荷大，因而选择铸造夹具体比较合适。底座设有四个耳座槽，用 T 型螺栓固定于铣床工作台上。由于夹具比较重，因而不适合采用定向键，而是通过夹具体上的找正基准面确定夹具在机床上的位置，此方案刚性好，使用性能稳定，但制造周期比较长。 6.1.7 夹具体设计及其操作的简要说明在设计本套夹具时，因为简单夹具的结构，可以使制造、操作简单，采用了手动夹紧的方式。虽然夹紧所需要时间较长，但是整个机构牢固可靠，能够保证生产加工的要求。本太夹具的辅助支撑也是手动完成的，但是它的操作时间却缩短许多，是采用标准化设计的自位式辅助支撑，而这两个支撑与心盘，连接部分以螺钉紧固，形成了一个大的支撑底盘，对工件的定位起到了至关重要的作用。此外，由于工件的两端是有锥度的圆柱体， V 型块也设计成有坡度形式。这样可以使工件与夹具的接触面积增大，承受住工件，以及切削时产生的巨大的切削力。压块是压在工件的法兰上的，而压块也采用了梯形的结构，这样可以与法兰充分的接触，从而压紧工件，使整个机构更为合理。 nts沈阳理工大学学士学位论文 16 本来夹具的操作简单，将工件放入 V 型块以后，自位支撑顶起的心盘与 V 型块一同给工件定位，使之达到加工的位置要求。而此时，我们便可以转动自位支撑的手柄，使之锁紧。从而分担一部分铣削时产生的应力。之后便以扳手拧紧铰链压板上的螺母夹紧工件。拆卸时也是如此，一定要记得放松自位支撑的手柄，解除自锁，以不至影响工件的取下。 nts沈阳理工大学学士学位论文 17 7 CAD 绘图简介本次毕业设计任务中，要求全部图纸用 CAD 绘图的方式画出。众所周知，传统的机床夹具设计采用人工设计，需要查阅大量资料手册，进行笔算，并手工绘出零件图和装配图，其劳动强度大，设计周期长，不易修改。然而，使用计算机辅助设计可提高设计计算的准确性，特别是计算机画图便于修改和储存，因此得到广泛的应用。 AutoCAD 属于使用性软件，首先利用边界命令定义出绘图边界，然后在绘图区做图，绘图过程中分出不同层，绘制不同的线形并相应选取了不同颜色以示区别，然后加以说明 6。 nts沈阳理工大学学士学位论文 18 8 量具设计本次设计汽车后桥壳体工艺工装，该件产量 3000 件 /年属于中批量生产，合理选用量具对提高生产率。提高测量精度有饿有重要因。因此，选择设计 102c12 外圆的单轴双极限卡规。由于加工外圆采用自动化机床，采用卡规测量接节省了测量时间，所以，根据手册设计量具过程如下 1 2 5：设计 102 轴端的卡规：查得公差代号 c12 集基本尺寸 102mm时上偏差 es=-0.18mm 下偏差 ei=-0.53mm 工件轴上偏差为基本偏差 es=-180um 工件轴下偏差（标准公差） ei=es-IT=-180-350=-530um （ 8.1）按基本尺寸 102mm 公差等级 IT12，可得量轨制造公差 T=14um,量规位置要素z=30um （ 1）按基本尺寸计算量规尺寸偏差轴用通规：上偏差 Ts1=es-(z-T/2)=-180-(30-14/2)=-203um （ 8.2）下偏差 Ti1=es-(z+T/2)=-180-(30+14/2)=-217 um （ 8.3）通规尺寸标注： DT1=102 203217通规磨损极限： D+Tu=D+es=102+(-0.18)=101.82 um （ 8.4）轴用止规：上偏差 Zs1=ei+T=-530+14=-516 um （ 8.5）下偏差 Zi1=ei=-530 um 止规尺寸标注： Dz1=102 516.0530.0mm （ 2）按工艺尺寸计算量规尺寸偏差通规工艺尺寸： DT1=D+es-(z+T/2)=102-0.18-(-0.03+0.014/2) （ 8.6） =101.783mm 轴用通规：上偏差 Ts1=+T=14um 下偏差 Ti1=0 um 磨损偏差 Tu1=+(z+T/2)=+(30+14/2)=+37um （ 8.7）通规尺寸标注： DT1=101.783 014.00通规磨损极限： DT1+ Tu1=101.783+0.037=101.82 um （ 8.8） nts沈阳理工大学学士学位论文 19 止规工艺尺寸： Dz1=D+e1=102+(-0.53)=101.47 um （ 8.9）轴用止规：上偏差 Zs1=+T=14um 下偏差 Zi1=0 um 止规尺寸标注： Dz1=101.47 014.00（ 3） 102c12 用卡规校对量规尺寸偏差计算 1) 按基本尺寸校对量规尺寸偏差 “校通通 ”量规：上偏差 TTs=es-z=-180-30=-210um 下偏差 TTi=es-(z+T/2)=-180-(30+14/2)=-217um 尺寸标注 DTt=102 21.0217.0“校通损 ”量规 :上偏差 TSs=es=-180um 下偏差 TSi=es-T/2=-180-14/2=-180um 尺寸标注 :DTs=102 180.0180.0“校止通 ”量规 : 上偏差 ZTs=ei+T/2=-530+14/2=-523um 下偏差 ZTi=ei=-530um 尺寸标注 DZt=102 523.0530.02) 按工艺尺寸计算校对量规尺寸偏差 “校通通 ”量规：工艺尺寸 DTt=D+es-z=102+(-0.18)-0.03 =101.79um “校通通 ”量规 :上偏差 TTs= 0um 下偏差 TTi=-T/2=-14/2=-7um 尺寸标注 :DTt=101.790007.0“校止损 ”量规工艺尺寸 : DTs=D+es=120-0.18 =101.82um “校通损 ”量规工艺尺寸 :上偏差 TSs=0um 下偏差 TSi=T/2=14/2=-7um 尺寸标注 DTs=101.820007.0“校通通 ”量规尺寸 : DZt=D+eiT/2=102-0.53+0.014/2 =101.477um “校止通 ”量规工艺尺寸 :上偏差 ZTs=0 um 下偏差 ZTi=T/2=-0.007um nts沈阳理工大学学士学位论文 20 尺寸标注 DZt=101.4770007.0卡规其它尺寸如表 8.1 所示：表 8.1 卡规尺寸 D1=168 L1=98 L2=45 Ls=108 R=57.5 R1=69 d1=24 d2=16 h=87.5 h1=44.5 H=139.5 nts沈阳理工大学学士学位论文 21 9 刀具设计加工材料为可锻铸铁，刀具各参数如表 9.1 所示 13：表 9.1 刀具参数序号项目数据来源或公式计算结果 1 铣刀直径 d0 d0=(1.41.6) a1=154mm d0=160mm 2 铣刀厚度 B B=60 3 铣刀齿数 Z Z=（ 0.04-0.062） d0=12 Z=12 4 刀齿截面尺寸 H 刀 B刀伸出量 h 刀片型号 H 刀 B 刀 =1420h=8 D115z 5 确定端铣刀的几何角度前角 0 刃倾角 s主偏角 r副偏角 r后角 0 副后角 0 0= s=5。 r=60。 r =10。 0=
