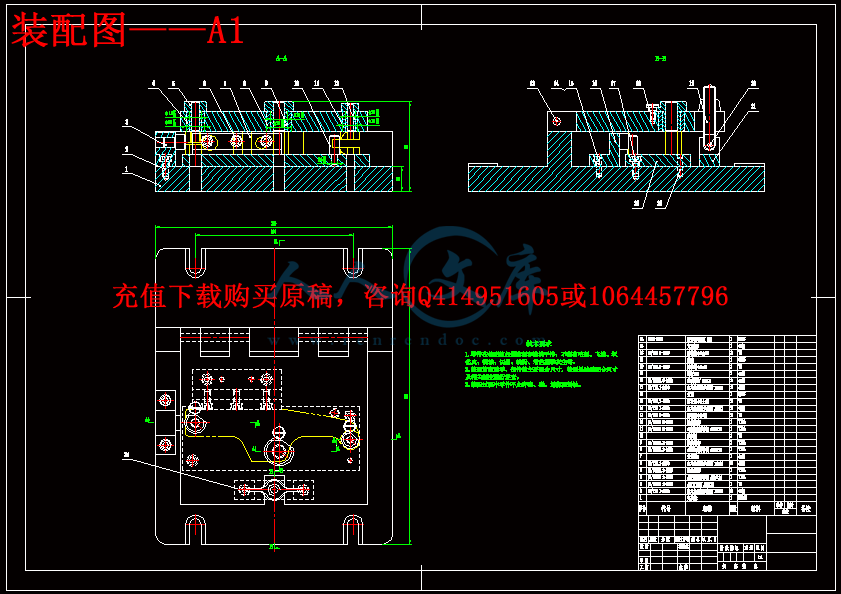

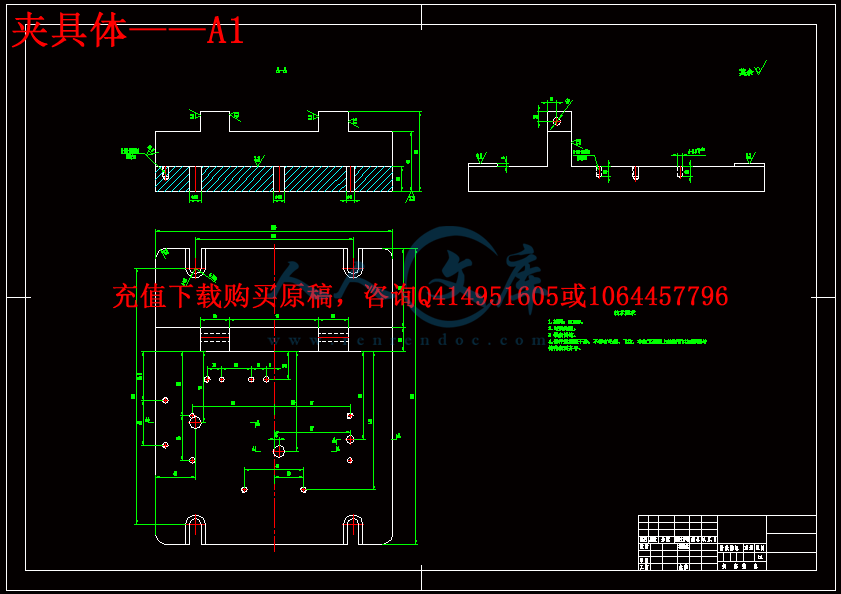

机械加工过程卡 产品型号 零件图号 共 1 页 第 1 页 产品名称 零件名称 左摆动杠杆 材 料 牌 号 45钢 毛 坯 种 类 锻件 毛坯外形尺寸 181*54.4*24 每毛坯可制件数 1 每台件数 1 单件重量kg 0.9 硬 度 工 序 号 工名 序称 工 序 内 容 设 备 工 艺 装 备 工 时 准终 单件 夹具 刃具 量具、辅具 010 热处理 人工时效 020 铣两侧面 粗铣 上 侧面 立式铣床 X51 通用夹具 端 铣刀 游标卡尺 030 铣左端面 粗、精铣左摆动杠杆左端面 立 式 铣床 X51 通用夹具 端 铣刀 游标卡尺 040 铣左端面 粗、精铣左摆动杠杆中端面 立式铣床 X51 通用夹具 端 铣刀 游标卡尺 050 铣左端面 粗、精铣上平面 Ra=3.2 m 立式铣床 X51 通用夹具 端 铣刀 游标卡尺 060 钻孔 12mm 钻孔 15mm 钻孔 6mm 钻孔 -粗铰 -精 铰 12mm 钻孔 -粗铰 -精铰 15mm 钻孔 -粗铰 -精铰 6mm 立式钻床 Z525 专用夹具 麻花钻、铰刀 内径千分尺 卡尺、塞规 090 钻孔 12mm 钻孔 -粗铰 12mm 立式钻床 Z525 通用 夹具 麻花钻、 铰刀 卡尺、塞规 100 螺纹 M10 钻 M10孔 9，攻螺纹 M10 立式钻床 Z525 通用 夹具 丝锥 卡尺、塞规 110 12盲孔 钻、铰 12 盲孔 立式钻床 Z525 通用 夹具 麻花钻、锥度铰刀 游标卡尺 ， 卡尺、塞规 120 铣键槽 粗、精铣槽 8mm，铣 2mm槽 立式铣床 X51 通用 夹具 锯片 铣刀 游标卡尺 130 去毛刺 去毛刺 钳工台 通用夹具 平锉 140 清洗 清洗 清洗机 通用夹具 150 检验 检验 塞规、卡尺、百分表 标记 处数 更改文件号 签字 日期 标记 处数 更 改 文 件号 签字 日 期 设
