毕业设计说明书（论文）中文摘要

本次设计的工件名称是台灯罩。主要工序有冲孔、落料、拉伸三种工序。零件尺寸精度要求高，大批量生产，因而采用复合模具和单工序配合生产。冲压模具在实际工业生产中应用广泛。在传统的工业生产中，工人生产的劳动强度大、劳动量大，严重影响生产效率的提高。随着当今科技的发展，工业生产中模具的使用已经越来越引起人们的重视，而被大量应用到工业生产中来。冲压模具的自动送料技术也投入到实际的生产中，冲压模具可以大大的提高劳动生产效率，减轻工人负担，具有重要的技术进步意义和经济价值

关键词冲孔、落料、工序

毕业设计说明书（论文）外文摘要

Abstract

This design work piece name is the spring hanger . Main processes are stretching, punching, blanking, the three processes.Size of high precision parts, mass production, and thus composite model.unching die has been widely used in industrial production. In the traditional industrial production, the worker work very hard, and there are too much work, so the efficiency is low. With the development of the science and technology nowadays, the use of punching die in the industial production gain more attention, and be used in the industrial production more and more. Self-acting feed technology of punching die is also used in production, punching die could increase the efficience of production and could alleviate the work burden，so it has significant meaning in technologic progress and economic value.

Keywords cutting blanking the forming working

Compound Die

前言Ⅰ

第1章绪论1

1.1冲压模具简介2

1.1.1 冲压成形与冲压模具的概念2

1.1.2 冲压模具的分类2

1.2 本课题主要研究的内容及意义3

第2章模具总体方案的分析与确定5

2.1 工艺方案分析5

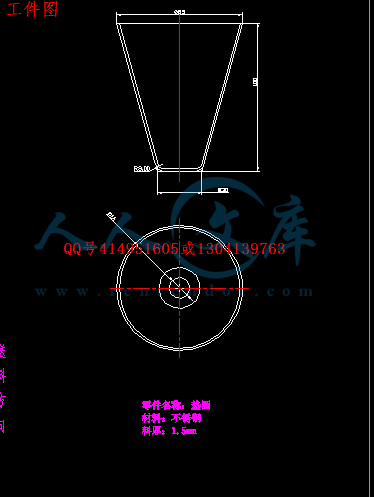

2.1.1 工件的分析5

2.1.2 落料拉深工艺分析5

2.2工艺方案的确定6

第3章主要的工艺参数计算7

3.1 毛坯尺寸的计算7

3.2 排样7

3.3 工序压力计算8

3.4 冲压设备的选择9

第4章主要工作部分尺寸计算11

4.1 落料刃口尺寸计算11

4.2 冲孔刃口尺寸计算11

4.3模具主要零件的设计12

第5章落料冲孔拉深模装配18

5.1 冲压模具装配的技术要求18

5.2 落料拉深冲孔复合模装配的特点19

5.3模具的总体设计19

5.4模具总装配19

总结与展望24

参考文献25

致谢26

前言

随着工业发展，冲压模具的应用越来越广泛。同时由于产品更新换代速度的加快，除了要保证模具设计质量以外，对模具设计效率的要求也越来越高。

为了促进我国冲压模具技术的发展，从计算机技术、先进加工技术及装备、其它新技术与冲压模具等方面分析了我国冲压模具的技术现状。结果表明：经过几十年的发展，我国的冲压模具总量位居世界第三位，加工技术装备基本已与世界先进水平同步。

本文首先分析了复合模具的工艺结构，介绍了复合模具的设计，重点介绍了模具的结构、凹凸模的设计、冲裁力的计算以及冲压机的选型。其次详细阐述了落料拉深冲孔复合模的工艺设计与结构设计过程、对拉深凸模、落料凹模、落料拉深凹凸等模具主要的成型零件以及各种标准零件进行设计计算和选择，基本上确定了落料拉深冲孔复合模的整体结构框架。本文设计的复合模具适用于加工几何尺寸较大、形状复杂、精度要求较高的冲压类零件，通过理论分析和大量的工程实践探索，在模具上采用了一些特殊机构，可使操作简单，提高生产效率,对提高企业的市场竞争力有着现实的意义。通过了复合模具的设计，可以将传统的分模加工合二为一，使落料、拉深、冲孔一次成形，避免了分模加工中定位误差的生产，从而保证了质量，降低了成本，提高了生产效率。



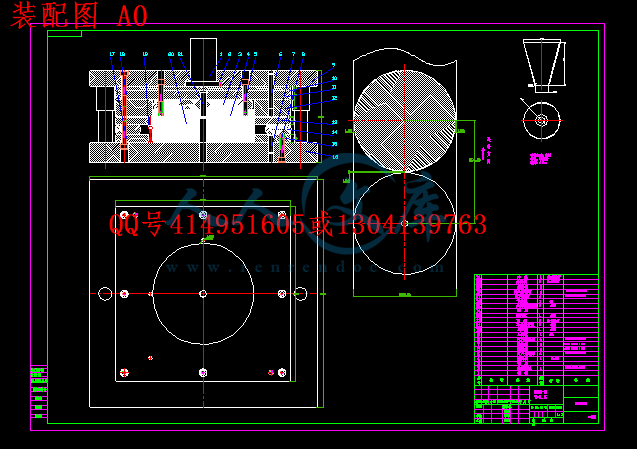

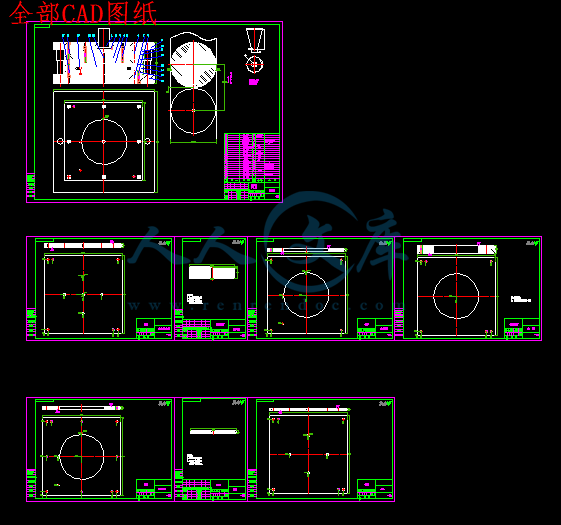

装配图 A0.gif


内容简介：: XXXX 学院毕业设计题目 : 台灯罩复合模设计分院： XXX 学院姓名： XXX 学号： XXXX 专业： XXXX 指导老师： XXX 毕业论文答辩时间： 2013-XX-XX nts毕业设计说明书（论文）中文摘要本次设计的工件名称是台灯罩。主要工序有冲孔、落料、拉伸三种工序。零件尺寸精度要求高，大批量生产，因而采用复合模具和单工序配合生产。冲压模具在实际工业生产中应用广泛。在传统的工业生产中，工人生产的劳动强度大、劳动量大，严重影响生产效率的提高。随着当今科技的发展，工业生产中模具的使用已经越来越引起人们的重视，而被大量应用到工业生产中来。冲压模具的自动送料技术也投入到实际的生产中，冲压模具可以大大的提高劳动生产效率，减轻工人负担，具有重要的技术进步意义和经济价值关键词冲孔、落料、工序 nts毕业设计说明书（论文）外文摘要 Abstract This design work piece name is the spring hanger . Main processes are stretching, punching, blanking, the three processes.Size of high precision parts, mass production, and thus composite model.unching die has been widely used in industrial production. In the traditional industrial production, the worker work very hard, and there are too much work, so the efficiency is low. With the development of the science and technology nowadays, the use of punching die in the industial production gain more attention, and be used in the industrial production more and more. Self-acting feed technology of punching die is also used in production, punching die could increase the efficience of production and could alleviate the work burden，so it has significant meaning in technologic progress and economic value. Keywords cutting blanking the forming working Compound Die nts前言 - - 目录前言 . 第 1 章绪论 . 1 1.1 冲压模具简介 . 2 1.1.1 冲压成形与冲压模具的概念 . 2 1.1.2 冲压模具的分类 . 2 1.2 本课题主要研究的内容及意义 . 3 第 2 章模具总体方案的分析与确定 . 5 2.1 工艺方案分析 . 5 2.1.1 工件的分析 . 5 2.1.2 落料拉深工艺分析 . 5 2.2 工艺方案的确定 . 6 第 3 章主要的工艺参数计算 . 7 3.1 毛坯尺寸的计算 . 7 3.2 排样 . 7 3.3 工序压力计算 . 8 3.4 冲压设备的选择 . 9 第 4 章主要工作部分尺寸计算 . 11 4.1 落料刃口尺寸计算 . 11 4.2 冲孔刃口尺寸计算 . 11 4.3 模具主要零件的设计 . 12 第 5 章落料冲孔拉深模装配 . 18 5.1 冲压模具装配的技术要求 . 18 5.2 落料拉深冲孔复合模装配的特点 . 19 5.3 模具的总体设计 . 19 5.4 模具总装配 . 19 总结与展望 . 24 参考文献 . 25 致谢 . 26 nts - - 前言随着工业发展，冲压模具的应用越来越广泛。同时由于产品更新换代速度的加快，除了要保证模具设计质量以外，对模具设计效率的要求也越来越高。为了促进我国冲压模具技术的发展，从计算机技术、先进加工技术及装备、其它新技术与冲压模具等方面分析了我国冲压模具的技术现状。结果表明：经过几十年的发展，我国的冲压模具总量位居世界第三位，加工技术装备基本已与世界先进水平同步。本文首先分析了复合模具的工艺结构，介绍了复合模具的设计，重点介绍了模具的结构、凹凸模的设计、冲裁力的计算以及冲压机的选型。其次详细阐述了落料拉深冲孔复合模的工艺设计与结构设计过程、对拉深凸模、落料凹模、落料拉深凹凸等模具主要的成型零件以及各种标准零件进行设计计算和选择，基本上确定了落料拉深冲孔复合模的整体结构框架。本文设计的复合模具适用于加工几何尺寸较大、形状复杂、精度要求较高的冲压类零件，通过理论分析和大量的工程实践探索，在模具上采用了一些特殊机构，可使操作简单，提高生产效率 ,对提高企业的市场竞争力有着现实的意义。通过了复合模具的设计，可以将传统的分模加工合二为一，使落料、拉深、冲孔一次成形，避免了分模加工中定位误差的生产，从而保证了质量，降低了成本，提高了生产效率。 nts毕业设计说明书（论文） - 1- 第 1 章绪论在现代工业生产中，模具是生产各种产品的重要工艺装备。它是以其特定的形状通过一定方式将原材料加工成为零件。采用模具成形方法生产零件，具有优质、高效、省料、低成本等优点，因此在国民经济各个部门，尤其是在机械制造、汽车、家用电器、仪器仪表、石油化工、轻工产品等工业部门得到了极其广泛的应用 1。据统计，利用模具制造的零件，在汽车、飞机、电机电器、仪器仪表等机电产品中占 70%；在电视机、录音机、计算机等电子产品中占 80%以上；在手表、洗衣机、电冰箱等轻工产品中占 85%以上。经过几十年的发展 ,我国的冲压模具总量位居世界第三位 ,加工技术装备基本已与世界先进水平同步。以汽车覆盖件为代表的大型、复杂、精密冲压模 2。用 CAD/CAM /CAE 软件进行三维设计和模拟，靠高速、精密的加工设备生产 ,用新型研磨或抛光代替传统的手工研磨抛光，提高模具质量。这些都代表了冲压模具发展的趋势 3。中国塑料模工业从起步到现在，历经半个多世纪，有了很大发展，模具水平有了较大提高。在大型模具方面已能生产大屏幕彩电塑壳注射模具、大容量洗衣机全套塑料模具以及汽车保险杠和整体仪表板等塑料模具，精密塑料模具方面，已能生产照相机塑料件模具、多型腔小模数齿轮模具及塑封模具。经过多年的努力，在模具 CAD/ CAE/CAM技术、模具的电加工和数控加工技术、快速成型与快速制模技术、新型模具材料等方面取得了显著进步；在提高模具质量和缩短模具设计制造周期等方面作出了贡献。进入 21 世纪，在经济全球化的新形势下，随着资本、技术和劳动力市场的重新整合，中国装备制造业在加入 WTO 以后，将成为世界装备制造业的基地。而在现代制造业中，无论哪一行业的工程装备，都越来越多采用由模具工业提供的产品。为了适应用户对模具制造的高精度、短交货期、低成本的迫切要求。随着工业发展，工业产品的品种、数量越来越多；对产品质量和外观的要求，更是日趋精美。由于每副模具是特定产品零件生产用的专用工装，因nts毕业设计说明书（论文） -3- 此，模具设计是随工业产品零件的形状、尺寸及其精度，表面质量要求及成型工艺条件的变化而变化的。所以每副模具都必须进行创造性的设计，工业生产中普遍采用模具成形工艺方法，以提高产品的生产率和质量。一般压力机加工，一台普通压力机设计每分钟可生产零件几件到几十件，高速压力机的生产率已达到每分钟数百件甚至上千件。显而易见，模具作为一种专用的工艺装备，在生产中的决定性作用和重要地位逐渐为人们所共识。 1.1 冲压模具简介 1.1.1 冲压成形与冲压模具的概念冲压成形是指利用安装在压力机上的模具，对模具里的板料施加压力，使其生产分离或变形，从而获得一定形状、尺寸和性能的零件加工方法。冲压加工的对象一般为金属板料、薄壁管、薄型材等，板厚方向变形一般不侧重考虑，因此也称为板料冲压，并且通常是在室温状态下进行，所以也称为冷冲压 8。冲压模具是指在冲压加工中，将材料（金属或非金属）加工成零件（或半成品）的一种特殊工艺装备，俗称冲模在冲压零件的生产中，合理的冲压成形工艺、先进的模具，高效的冲压设备是必不可少的三要素。如图 1-1 所示。 nts毕业设计说明书（论文） -4- 图 1-1 冲压零件的影响因素 1.1.2 冲压模具的分类 1.根据工艺性质分类（ 1）冲裁模沿封闭或敞开的轮廓线使材料产生分离的模具。如落料模、冲孔模、切断模、切口模、切边模、剖切模等。（ 2）弯曲模使板料毛坯或其它坯料沿着直线产品弯曲变形，从而获得一定角度和姓张的工件模具。（ 3）拉深模是把板料毛坯制成开口空心件，或使空心件进一步改变形状和尺寸的模具。（ 4）成形模是将毛坯或半成品工件按照凸、凹模的形状直接复制成形，而材料本身仅产生局部塑性变形的模具。如胀形模、缩口模、扩口模、起伏成形模、翻边模、整形模等 9。 2、根据工序合程度分类（ 1）单工序模在压力机的一次行程中，只完成一道冲压工序的模具。（ 2）复合模只有一个工位，在压力机的一次行程中，在同一工位上同时完成两道或两道以上冲压工序的模具。（ 3）级进模（也称为连续模）在毛坯的送进方向上，具有两个或更多的工位，在压力机的一次行程中，在不同的工位上逐次完成两道或两道以上冲压工序的模具。 1.2 本课题主要研究的内容及意义本课题的研究对象是台灯罩零件的落料拉深冲孔复合模具，做出工艺分析案，计算出工艺参数，设计模具的总体装配图，从而提高了理论分析能力和解决实际问题的独立工作能力。主要内容具体可以分为以下几个部分： nts毕业设计说明书（论文） -3- 1、对落料拉深冲孔复合模进行工艺设计和结构设计 10。 2、主要工作部分尺寸的计算。 3、主要工艺参数的计算。 4、模具的工作总体设计及装配。 5、设计出模具总装配图。随着科学的飞速发展，冲压模具在各行业中有着较广泛的应用，其组成零件中标准件占有很大比重。而很多冲压制件都是系列化产品，它们的模具节哦故相同或相似而尺寸不仅相同，在设计过程中，设计人员需要反复查阅手册以确定模具零部件的标准外形与尺寸，重复设计的工作量很大。由于产品的功能、结构日趋复杂，新产品的更新换代周期不断缩短，设计环节在产品的整个生命周期中占据了越来越重要的地位。国外的模具制造企业，广泛使用先进的高精度、高速度、专业化加工装备，如日本丰田汽车模具公司拥有构造面加工数控铣床 39 台套、型面加工高速五轴五面铣床 15 台套、其它新型一体化专门加工设备 6 台套。加工工艺方法包括等高线加工、最大长度顺向走刀加工等，精加工走刀移行密度仅有 0.3mm。同时，可以实现内凹圆角清根、外凸圆角加工到nts毕业设计说明书（论文） - 5 - 位等，因而可以控制模具配合的不等距间隙、最大可能的缩小型面误差，实现模面的精细加工。日本、韩国、新加坡、德国、荷兰、美国及我国台湾、香港地区的独资、合资企业很多，民营模具企业很不少；苏州兰佩铸造、远轻模具等企业主要生产汽车发动机及轮毂等部件压铸模和铸模，昆山中大模架等企业专业生产各种大型模架、模具导向件、模具弹簧等标准件 11。国内的许多模具企业通过引进先进的加工装备，硬件上与国际水平的差距正在快速缩小：上海的汽车模具企业，近年来通过大量购置先进的五轴高速加工机床、大型龙门加工中心和五轴联动数控高速铣床、数控车或复合加工机床、先进的大型测量和调试设备及多轴数控激光切割机等。一汽模具公司已经拥有五轴高速数控铣床等大型高速加工设备；东风汽车模具公司拥有高速的数控铣床。目前，资产过亿，拥有龙门加工中心 10 台以上的大型汽车模具企业已经达到 10 多家。外国人都惊呼：怎么两年之间中国大陆的汽车模具规模、数量和制造能力会有如此大的变化。我国冲压模具产品的质量和生产工艺水平，总体上比国际先进水平低许多，而模具生产周期却要比国际先进水平长许多。产品质量水平低主要表现在精度、表面粗糙度、寿命及模具的复杂程度上；生产工艺水平低则主要表现在加工工艺，加工装备等方面。冲压模具加工工艺和装备对提高加工效率、确保模具精度、缩短交货周期有重要影响 12。过去的中国冲压模具行业，车、刨、铣、磨等传统普通机床和电火花线切割机床，曾经在绝大数冲压模具企业使用。采用加工冲压模具时，通常需要对模具零件反复装夹和定位，因而加工生产效率低。模具产品质量差。模具是机械制造业中技术先进、影响深远的重要工艺装备、具有生产效率高、材料利用率高、制件质量优良、工艺适应性好等特点，被广泛应用与汽车，机械、航天、航空、轻共、电子、电器、仪表等行业。 2005年中国模具工业产值达到 610 亿元，增长率保持在 25%的高水平，行业的生产能力约占世界总量的 10%，仅次于日本、美国而位列世界第三。目前我国大部分模具企业采用的仍然是传统的设计方法，特别四中小型模具企业，设计人员进行着大量的重复性劳动，在通用零件和标准件的设计过程中，不得nts毕业设计说明书（论文） - 7 - 不多次重复查阅设计手册，造成模具设计周期长、效率低、耗资大的现状，这也就影响了企业的市场竞争力 13。本课题台灯罩，冲压该零件时，普遍采用落料、拉深、冲孔三道工序，生产效率低，成本也高，为此，设计了冲压该零件的落料、拉深、冲孔复合模，是原三道工序合三为一，大大提高了生产效率 14。第 2 章模具总体方案的分析与确定本课题的研究对象是台灯罩，材料为不锈钢，料厚为 1,5mm，是形状规则的旋转体零件大批量生产。台灯罩如图 2-1 所示。 2.1 工艺方案分析 2.1.1 工件的分析工件图 :如图所示 2-1 生产批量 :大批量材料 :不锈钢料厚 :1,5mm nts毕业设计说明书（论文） - 6 - 图 2-1 工件的简图nts毕业设计说明书（论文） - 8- 2.1.2 落料拉深工艺分析由图 2-1 可见，该工件的加工涉及到落料、拉伸、冲孔三种工序内容。根据变形特点，对于带孔的拉深件，一般应先拉深后冲孔。 (1)落料拉深工艺分析此工件为无凸缘圆筒形，工件 ,要求内形尺寸，没有厚度不变的要求。此工件的形状满足拉深的工艺要求，可用拉深工序加工件底部圆角半径r=3mm，大于拉深凸模圆角半径 r 凸 =26mm,满足拉深对圆角半径的要求。尺寸 85mm，按公差表查得为 IT14 级，满足拉深工序对工件公差等级的要求。（ 2）冲孔工艺分析对于所冲孔 14mm，一般冲孔模对该种材料以冲压的最小孔径为 dt，t=1.5mm，因而 14 孔符合工艺要求。 2.2 工艺方案的确定根据制件的工艺性分析，其基本工序有落料、拉深和切边。现拟定以下几种工艺方案：方案一：先落料，后拉深，冲孔，采用单工序模生产。方案二：落料冲孔复合冲压然后再冲孔，采用复合模生产。方案三：落料、拉深级进冲压，冲孔，采用级进模生产。方案分析：方案一模具结构较为简单，但需要三副模具和三道工序，成本高，生产效率低，难以满足大量生产的生产要求。方案二只需要两副模具，减少了工序数量，工件的精度及生产效率都比较高，但模具制造时有一定的困难。方案三也只需要一副模具，生产的制件精度不如复合模生产精度高，模具本身制造也有一定的难度，生产效率不如复合模高，并且生产过程中需要克服工件的精确定位问题。通过对上述三种方案的综合比较，并且考虑模具的制造精度及制件的精度，该冲压工艺方案选用方案二较优。 nts毕业设计说明书（论文） - 11 - 本工件首先需要落料，制成直径 D=232.5mm 的圆片，然后 D=232.5mm的原板料为毛坯进行拉深，拉深成为内径为 85mm、内圆角 r 为 3mm 的无凸缘锥度圆筒，最后按 h=100mm 进行修边。根据以上工艺分析，为了提高生产效率，该零件的加工采用落料冲孔复合、拉伸一次成型的方式 15。第 3 章主要的工艺参数计算 3.1 毛坯尺寸的计算计算毛坯直径 D 如图 3-1 工件图所示。 h=（ 100-0.75） mm=99.25mm， d=（ 86.5+0.75+0.75） mm=88mm，取 88mm。工件的相对高度 h/d=99.25mm/86.5mm=1.1。根据相对高度从表 4-1 中查得修边余量 h=3.8mm。表 3-1 无凸缘圆筒行拉深件的修边余量（ mm）工件高度 h 工件的相对高度 h/d 0.5-0.8 0.8-1.6 1.6-2.5 2.5-4 10 10-20 20-50 50-100 100-150 150-200 200-250 1.0 1.2 2 3 4 5 6 1.2 1.6 2.5 3.8 5 6.3 7.5 1.5 2 3.3 5 6.5 8 9 2 2.5 4 6 8 10 11 nts毕业设计说明书（论文） - 12 - 250 7 8.5 10 12 无凸缘圆筒形拉深工件的毛坯尺寸计算公式为： D=(d2 +4dH-1.72rd-0.56r2 )1/2 （ 3-1）将 d=86.5mm， H=h+ h=100mm+1mm=101mm， r=（ 3+0.75） mm=3.75mm代入上式，即得毛坯的直径为： D=232.5mm （ 3-2）拉深次数与拉深力的计算 M高=Dd = 5.2325.86 0.34 由于1dd凸 =5.8682=0.95 Dt 100=5.865.1 100=1.7 查表 4-8（冲模设计应用实例）得 m1 =0.33 所以 m总m1 故凸缘工件能一次拉深出来。 3.2 排样排样：冲裁件在条料、带料或板料上的布置方法。合理的排样是提高材料利用率、降低成本，保证冲件质量及模具寿命的有效措施。在排样时应考虑如下原则。冲裁件在条料、带料或板料上的布置方法叫排样。同一零件可以采用不同的排样形式，排样方式不同，材料利用率不同。大批量生产时，在冲裁件的成本中，材料费用一般占 60%以上，因此，材料的经济利用是一个重要问题，特别对贵重的有色金属。同时排样要考虑方便生产操作、冲模nts毕业设计说明书（论文） - 13 - 结构简单、寿命长以及车间生产条件和原材料状况等 16。要提高材料利用率，主要应从减少工艺废料着手。减少工艺废料的措施有：设计合理的排样方案，选择合适的板料规格和合理的裁板法（减少料头、料尾和边余料），或利用废料作小零件。对一定形状的冲件，结构废料是不可避免的，但充分利用结构废料是可能的。当两个不同冲件的材料和厚度相同时，较小尺寸的冲件可在较大尺寸冲件的废料中冲制出来。例如，电机转子硅钢片，就是利用定子硅刚片的废料冲出的 17。如图 3-2 （ 1）提高材料利用率。（ 2）使工人操作方便、安全，减轻工人的劳动强度。条料在冲裁过程中翻动要少，在材料利用率相同或相近时，应尽可能选条料宽、进距小的排样方法。这样还可以板料裁切次数，节省裁备料时间。（ 3）使模具结构简单、模具寿命长。（ 4）保证冲件的质量。（ 5）对于拉伸件的落料，在排样时还要考虑板料的纤维方向。该工件排样根据落料工序设计，考虑操作方便及模具结构单，故采用单排排样设计。搭边值为 a1=1.5， a=1.8，采用单挡料销挡料。则：条料宽为 b=232.5mm+2a=235.5mm 条料的进距为 h=232.5mm+ a1 =234.3mm nts毕业设计说明书（论文） - 12 - 图 3-2 排样图 nts毕业设计说明书（论文） - 14 - 3.3 工序压力计算（ 1）落料力计算按式（ 3-3） F落 =1.3L t （ 3-3）式中 F落落料力（）工件外轮廓周长， D 730.4mm； t 材料厚度， t=1,5mm；材料的抗剪强度（ MPa），由书末附录 A1查得=400MPa。落料力则为： F落 =1.3 730.4mm 1,5mm 400MPa 569.7 kN （ 3-4）（ 2）卸料力按公式 F卸 =K卸 F落（ 3-5）式中 K卸卸料力因数，其值 K卸 =0.03 卸料力则为： F卸 =0.03 569.7N 12 kN （ 3-6）（ 3）冲孔力计算按式（ 3-7） F冲 =1.3Lt （ 3-7）式中 L 工件内轮廓周长（ mm）。 L=44mm 冲孔力则为： F冲 =1.3 44mm 1,5mm 400MPa 34 kN （ 3-8）（ 4）拉深力计算由于零件为浅拉深，故可按有压边圈的圆筒形近似计算。按公式： F拉 =K dt b nts毕业设计说明书（论文） - 16 - （ 3-9）式中 F拉拉深力（ N）； d 拉深件的直径， d=63mm； t 材料厚度； b 材料的强度极限（ MPa）， b=400MPa； K 修正因数。由表查得修正因数 K=0.93；拉深系数： m=d/D=86.5mm/232.5mm=0.37 （ 3-10）拉深力则为： F拉 =0.93 3.14 86.5 1.5 400 151.5kN （ 3-11） 3.4 冲压设备的选择冲压设备选用是冲压工艺设计过程中的一项重要内容。模具的设计要与冲压设备的类型和主要规格相匹配，否则不能工作。正确选择冲压设备，关系到设备的安全使用、冲压工艺的顺利实施及冲压件质量、生产效率、模具寿命等一系列问题。冲压设备属锻压机械 18。常见冷冲压设备有机械压力机（以 Jxx 表示其型号）和液压机（以 Yxx 表示其型号）。主要根据所要完成的冲压工艺性质、生产批量、冲压件的尺寸大小和精度要求来选择。对于中小型冲裁件、弯曲件或拉伸件等，主要选用开式机机械压力机。开式压力机虽然刚度不高，在较大冲压力的作用下床身的变形会改变冲模间隙分布，降低模具寿命和冲压件表面质量，但是由于它提供了极为方便的操作条件和易于安装机械化附属装置的特或工作点，所以目前仍是中小型冲压件生产的主要设备。另外，在中小型冲压件生产中，若采用导板模或工作时要求导柱导套不脱离的模具，应选用行程较小的偏心轴压力机。对于大中型冲压件，多选用闭式机械压力机，包括一般用途的通用压力机和专用的精密压力机、双动或三动拉伸压力机等。其中薄板冲裁或精密冲裁时，选用精度nts毕业设计说明书（论文） - 15 - 和刚度较高的精密压力机；大型复杂拉深件生产中，应尽量选用双动或三动拉深压力机，因其可使所用模具结构简单，调整方便 19。在小批量生产中，多采用液压机或摩擦压力机。液压机没有固定的行程，不会因为板料厚度变化而超载，而且在需要很大的施力行程加工时，与机械压力机相比具有明显的优点，特别适合大型厚板冲压件的生产。但液压机的速度低，生产效率不高，而冲压件的尺寸精度有时受到操作因素的影响而不十分稳定。摩擦压力机具有结构简单，造价低廉，不易发生超载破坏等特点，在小批量生产中常用来弯曲件，尤其适用校平、整形、压印等成形工序。但摩擦压力机的行程次数小，生产效率低，而操作也不太方便。在大批量生产或形状复杂件的大量生产中，应尽量选用高速压力机或多工位自动压力机20。冲压设备分类： 1.机械压力机按驱动滑块机构的种类可分为曲柄式和摩擦式； 2.按滑块个数可分为单动和双动； 3.按床身结构形式可分为开式（ C 型床身）和闭式（型床身）； 4.按自动化程度可分为普通压力机和高速压力机等。对于深拉深可按式 F压（ 1.6 1.8） F总，估算公称压力来选择压力机。选用公称压力为 630 kN的方式压力机。其主要技术参数为：公称压力： 630 kN 滑块行程： 55 mm 最大闭合高度： 220 mm 封闭高度调节量： 45 mm 工作台尺寸： 600mm 750mm nts毕业设计说明书（论文） - 17 - 模柄孔尺寸： 50mm 80mm 第 4 章主要工作部分尺寸计算 4.1 落料刃口尺寸计算由公差表查得 232.5为 IT14级，取 x=0.5mm。则：凹模 Dd =（ Dmax-x） 0+ d =232.41 0+0.03 凸模 Dp =（ Dd-2Cmin） 0- P =232.360-0.015 4.2 冲孔刃口尺寸计算冲裁属于分离工序，冲裁模凸、凹模带有锋利刃口，凸、凹模之间的间隙较小，其加工具有如下特点：（ 1）凸、凹模材质一般是工具钢或合金工具钢，热处理后的硬度为 5860HRC，凹模比凸模稍硬一些；（ 2）凸、凹模精度主要根据冲裁件精度决定，一般尺寸精度在 IT6 IT9，工作表面粗糙度在 Ra=1.6 0.4m；（ 3）凸、凹模工作端带有锋利刃口，刃口平直（斜刃除外），安装固定部分要符合配合要求；（ 4）凸、凹模装配后应保证均匀的最小合理间隙。（ 5）凸模的加工主要是外形加工，凹模的加工主要是孔（系）加工。凹模型孔加工和直通式凸模加工常用线切割方法。由公差表查得 14为 IT12级，取 x=0.75mm。则：凸模 dp =（ dmin+x） 0- P = 14.050-0.03 凹模 dd =（ dp +2Cmin） 0+ d = 14.200+0.05 采用凸、凹模分开加工法时，为了保证凸、凹模间一定的间隙值，必须 nts毕业设计说明书（论文） - 12 - 严格限制冲模制造公差，因此，造成冲模制造困难。对于冲制薄材料（因Zmax与 Zmin的差值很小）的冲模，或冲制复杂形状工件的冲模，或单件生产的冲模，常常采用凸模与凹模配作的加工方法。配作法就是先按设计尺寸制出一个基准件（凸模或凹模），然后根据基准件的实际尺寸再按最小合理间隙配制另一件。这种加工方法的特点是模具的间隙由配制保证，工艺比较简单，不必校核 + 的条件，并且还可放大基准件的制造公差，使制造容易。设计时，基准件的刃口尺寸及制造公差应详细标注，而配作件上只标注公称尺寸，不注公差，但在图纸上注明：“凸（凹）模刃口按凹（凸）模实际刃口尺寸配制，保证最小双面合理间隙值 Zmin” 。拉深时落料时的凸模就是拉深时的凹模拉深时的单间隙的确定 Z=（ 11.1） t=11.1mm 取 Z=1.55mm 拉深时的工作部分尺寸的确定由于拉深工件的公差为 IT14 级，故凸、凹模的制造公差可取 IT10 级精度，查书末附录 E3（冲模设计应用实例）得凸=凹=0.084mm。按式（ 4 24）、式（ 4 25）可求拉深凸、凹模尺寸及公差如下表工件尺寸 d凹=(D-0.75 ) 凹0d凸=（ d凹 -Z)0凸 103052.085.11 084.00820084.04.3 模具主要零件的设计 1、凸凹模的设计 (如图 4-1) nts毕业设计说明书（论文） - 18 - 凸凹模是复合模具中同时具有落料凸模和冲孔凹模作用的工作零件。它的内外缘均为刃口，内外缘之间的壁厚取决于冲裁件的尺寸。图 4-1 凸凹模 2、凸模的设计（如图 4-2）图 4-2 凸模实体图 3、落料凹模的设计（如图 4-3） nts毕业设计说明书（论文） - 13- 图 4-3 落料凹模的简图 4、模柄的选用（如图 4-4）模柄的作用是将模具的上模座固定在压力机的滑块上。该模具采用凸缘式模柄，按照国家标准选取，标准件号为 B40X85 GB2862.3-1981，材料为Q235 钢，如图 4-4。 nts毕业设计说明书（论文） - 18 - 图 4-4 模柄实体图 5、上模座的设计（如图 4-5）图 4-5 上模 nts南京工程学院毕业设计说明书（论文） - 14 - 6、下底座的设计（如图 4-6）图 4-6 底座 7、卸料板的设计（如图 4-7） nts毕业设计说明书（论文） - 15 - 图 4-7 卸料板的简图 8、中间固定板的设计（如图 4-8）该模具的固定板为圆形固定板，一般固定板取凹模厚度的 0.6 0.8倍，其平面尺寸可与凹模、卸料板外形尺寸相同、但还应考虑紧固螺钉及销钉的位置。固定板的凸模安装孔与凸模采用过渡配合。固定板的材料采用 45钢 21。 nts毕业设计说明书（论文） - 19- 图 4-8 中间固定板的简图冲压模具的组成零件可以分为工艺零件和结构零件两大类。如图 4-9所示。图 4-9 冲压模组成零件 nts毕业设计说明书（论文） -18 - 1.工艺零件工艺零件是指直接与完成冲压工艺过程并和配料直接发生作用的零件。工艺零件进一步又可分为：（ 1）工作零件：是指实现冲压变形，使材料正确分离或塑性变形，保证冲压件形状的零件，包括凸模、凹模、凹凸模等。（ 2）定位零件：是指保证条料或毛坯在模具中的正确位置的零件，包括导料板、导料销、侧压板、导正销、侧刃、挡料销等。（ 3）压料零件：是指在拉深工序中防止工件起皱的零件，包括压料板、压料圈等。（ 4）卸料零件：是指将冲裁后由于弹性恢复而卡在凹模孔内或在凸模上的工件或废料脱卸下来的零件。卸料零件包括卸料板、弹簧、橡皮等。出件零件包括推件块、推杆、顶件块、顶杆等 22。 2.结构零件结构零件是指不直接参与完成冲压工艺过程，也不和坯料直接发生作用，只对模具完成工艺过程起保证作用或对模具的功能起完善作用的零件。结构零件进一步又可分为：（ 1）导向零件：是保证上模对下模正确位置和运动的零件，一般由导套和导柱组成。（ 2）固定零件：是承装模具零件或将模具安装固定到压力机上的零件，如上模座、下模座、凸凹模固定板、模柄等。（ 3）紧固及其它零件。如螺钉、定位销等。 nts毕业设计说明书（论文） - 20 - 第 5 章落料冲孔复合模拉深模具装配模具装配是整个模具制造过程的最后阶段，模具装配图或验收技术条件是装配的依据，构成模具的所有复合技术要求的零件，包括标准件、通用件及成型零件等是模具装配的基础。但是有了合格的零件，还必须制定合理的装配工艺，才能装配符合设计要求的模具 23。在装配过程中，即要保证配合零件的配合精度，又要保证零件之间的位置精度。对于具有相对运动的零部件，还必须保证它们之间的运动精度。模具装配的高低及质量好坏，直接影响零件能否正常生产以及零件的尺寸、形状精度和成本。所以说，模具的装配是模具制造过程中重要环节。冲压模具装配完成后，各模具零件组成模具的上模部分和下模部分。冲压模具工作时，下模部分安装在压力机的工作台上，是模具的固定部分；上模部分通过模柄安装在压力机滑块上，是模具的活动部分 24。 5.1 冲压模具装配的技术要求（ 1）模具各组成零件的材料、尺寸精度、几何形状精度、表面粗糙度和热处理工艺以及相对位置精度等都要复合图样要求，零件的工作表面不允许有裂纹和机械伤痕等缺陷。（ 2）模具装配后，所有模具的活动部位都应该保证位置准确、配合间隙适当、动作可靠、运动平稳。固定的零件应牢固可靠，在使用过程中不得出现松动和脱落。（ 3）凸模和凹模的配合间隙应符合设计要求，沿整个刃口轮廓间隙应均匀一致。（ 4）模柄装入上模座后，其轴心线对上模座上平面的垂直度误差，在全长范围内不大于 0.05mm。（ 5）上模座的上平面应和下模座的底平面平行。导柱和导套装配后，其轴心线应分别垂直度于下模座的底平面和上模座的上平面。（ 6）装配好的模架，其上模座沿导柱上、下移动应平稳，无阻滞现象。nts - 22 - 导柱和导套的配合精度应符合规定要求。（ 7）定位装置要保证毛坯定位正确可靠。（ 8）卸料装置和顶件装置应灵活，正确，出料孔畅通无阻，保证制件及废料不卡在冲模内。（ 9）模具应在生产的条件下进行实验，冲出的制件应符合设计要求 25。 5.2 落料冲孔模拉深模具装配的特点在结构上分为上模部分和下模部分，所以装配过程的总的思路是：将模具零件分别装配成上模部分和下模部分，然后将上模部分和下模部分装配成完整的模具。本模具的弹顶装置属于下模部分，包括橡胶、底板、联接螺钉、螺母等零件，装配时可以将这些零件先装配成弹顶装置，再作为一个整体装入下模部分 26。 5.3 模具的总体设计该件的模具结构主要由上、下模座，落料凹模，凸凹模，上、下固定板，中间固定板，投料器，卸料板，垫板组成 27。根据主要工作部分尺寸，结构以及弹性元件的尺寸。即：上模座： 520mm 520mm 30mm HT200 下模座： 520mm 520mm 40mm HT200 导柱： 28mm 170mm 20 钢导套： 28mm 110mm 43mm 20 钢导柱、导套渗碳深度为 0.8 1.1,5mm，硬值为 58 62HRC。落料凹模、凸凹模材料均采用 Cr12，热处理硬度 58 62HRC。卸料板、垫板、固定板材料均采用 45钢。 nts毕业设计说明书（论文） - 19- 5.4 模具总装配通过以上的设计可以得到落料拉伸冲孔复合模具的总装图，如图所示。模具的上模部分主要由上模座、落料拉伸凸凹模、卸料板、推件块等组成。下模部分由下模座、落料凹模、拉深凸模、橡胶等组成 28。（如图 5-1）图 5-1 复合模具总装配图压力机将力传递给顶杆 13，顶杆 13 再通过打杆将力传递给凸凹模和冲孔凸模，当凸凹模到达一定距离时，完成落料过程，当凸凹模继续向下运动时，（打杆将力传递给压块 17，将落料好的工件固定），同时完成拉伸和冲孔过程。卸料过程中，在工作过程中已将橡胶 29 压缩变形，当工作完后橡胶 29 将力释放出来带动打杆 26,22,21 向上运动，将工件向上顶出来。 nts - 22 - 拉伸模具装配 nts毕业设计说明书（论文） - 23 - 图 5-2 二维复合模具总装配图 nts - 26 - nts毕业设计说明书（论文） - 24 - 总结与展望全文总结主要研究对象是台灯罩零件的落料拉深冲孔复合模具，做出工艺分析案，计算出工艺参数，设计复合模具的总体装配图，从而提高了理论分析能力和解决实际问题的独立工作能力 29。主要内容具体可以分为以下几个部分： 1、完成了落料拉深冲孔复合模具的工艺设计和结构设计过程，对拉深凸模、落料凹模、落料拉伸凹凸模等主要成形零件以及各种标准零件进行计算和选择。 2、主要工作部分尺寸的计算。 3、主要工艺参数的计算。 4、复合模具的工作总体设计及装配。 5、设计出模具总装配图，用 CAD 软件完成了复合模具的二维图，取得了一定的效果。 6、初步分析了研究了模具装配技术，实现在 CAD 环境下落料拉伸冲孔复合模具完整的装配过程。未来展望本文虽用 CAD 软件设计出复合模具并进行了一定的研究和探索，并在企业的模具设计中得到了一定程度的应用，但是鉴于时间限制和本人
