关 键 词：

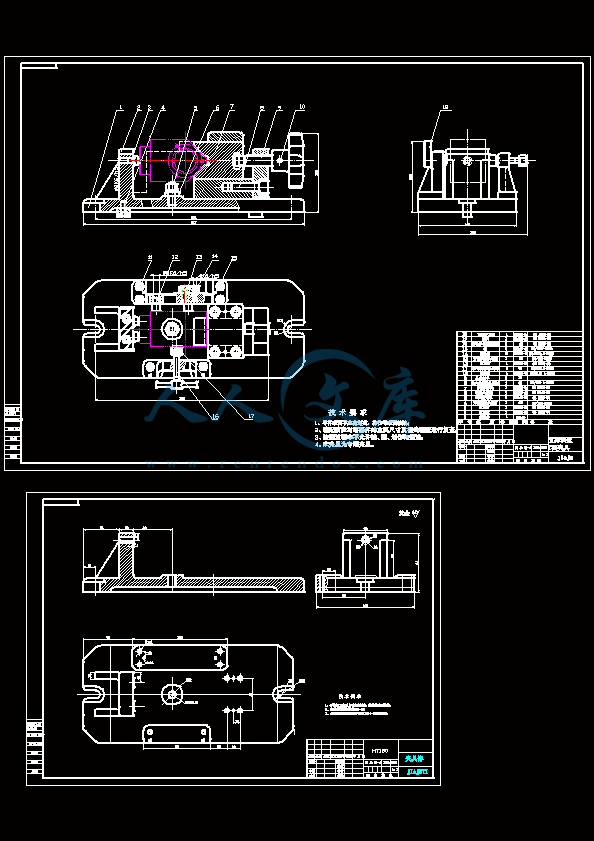

kcsj 15 支承 加工 工艺 规程 夹具 设计 全套 cad 图纸

资源描述：

内容简介：

郑州科技学院机械工程学院 机 械 加 工 工 艺 卡 片零件名称： 支撑块 学 生： 指导教师： 机械加工工艺过程卡片产品型号 零 (部) 件图号机械加工工艺过程卡片产品名称 支撑块 零 (部) 件名称 支撑块 共 1 页 第 1 页材 料 牌 号 HT150 毛坯种类 铸造 毛坯外型尺寸 每毛坯可制件数 1 每台件数 1 备注工 时工序号工序名称 工 序 内 容 车间工段 设备 工 艺 装 备 准 终 单 件10 粗 铣 粗 铣 上 下 面 CD 机加工二 X52K 立 式 铣 床 专用夹具，游标卡尺20 粗 镗 、半 精镗粗 镗 、 半 精 镗 、 精 镗 37 阶 梯 孔 。 粗 镗 至 尺 寸 31 和 、 半 精 镗 至 尺 寸25.04 、 精 镗 至 尺 寸 .056 014.-机加 工 二 T68 镗 床 专用夹具，游标卡尺30 粗 镗 、半 精镗 粗 镗 、 半 精 镗 31 机加 工 二 T68 镗 床 麻花钻、卡尺40 粗车、 精车 粗车、精车 40 外圆并倒角 机加 工 二 CA6140 车床 外圆车刀，卡尺50 精车 精车 37 阶梯孔的阶梯端面 机加工二 CA6140 车床 外圆车刀，卡尺60 粗铣、半精铣、精铣粗铣、半精铣、精铣左右面 AB； 机加工二 X5012 立式铣床 专用夹具，游标卡尺，面铣刀70 粗铣 粗铣 G、H 面 机加工二 X5012 立式铣床 专用夹具，游标卡尺，面铣刀80 粗铣 粗铣 E、F 面 机加工二 X5012 立式铣床 专用夹具，游标卡尺，面铣刀90 钻螺纹孔钻螺纹孔、攻螺纹； 机加工二 Z525 钻床 麻花钻，卡尺100 钻螺纹孔钻螺纹孔、攻螺纹； 机加工二 Z525 钻床 麻花钻，卡尺110 插齿 插齿 机加工
