- 关 键 词:
-
数控车床
传动
机构
设计
全套
cad
图纸
- 资源描述:
-
- 内容简介:
-

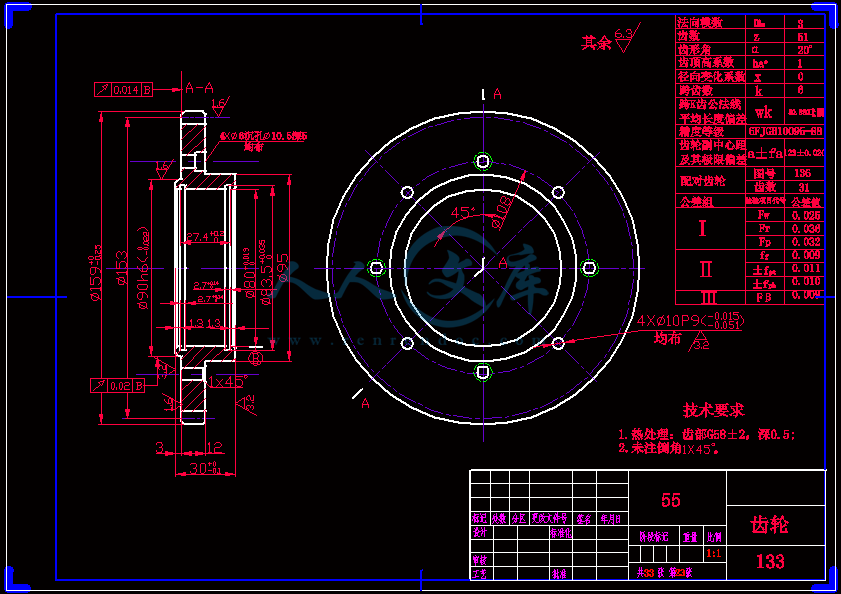

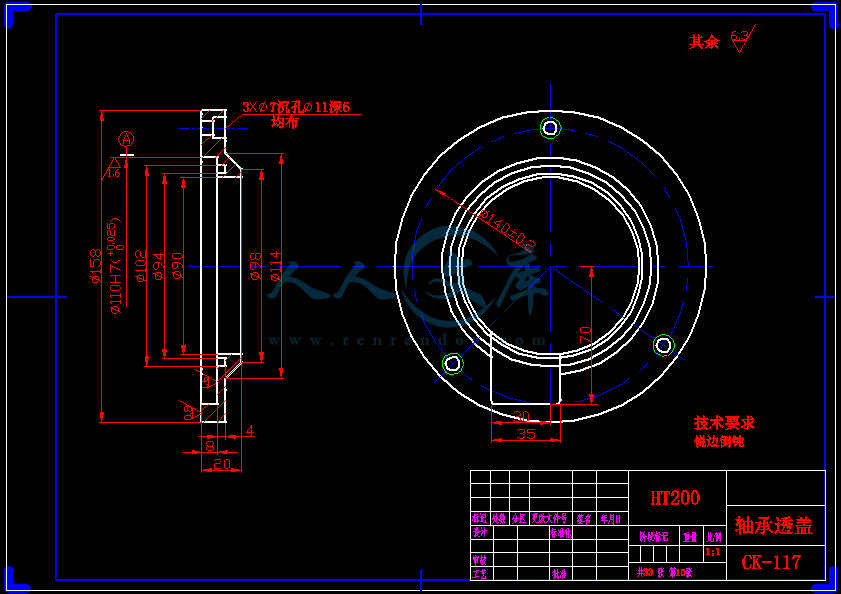

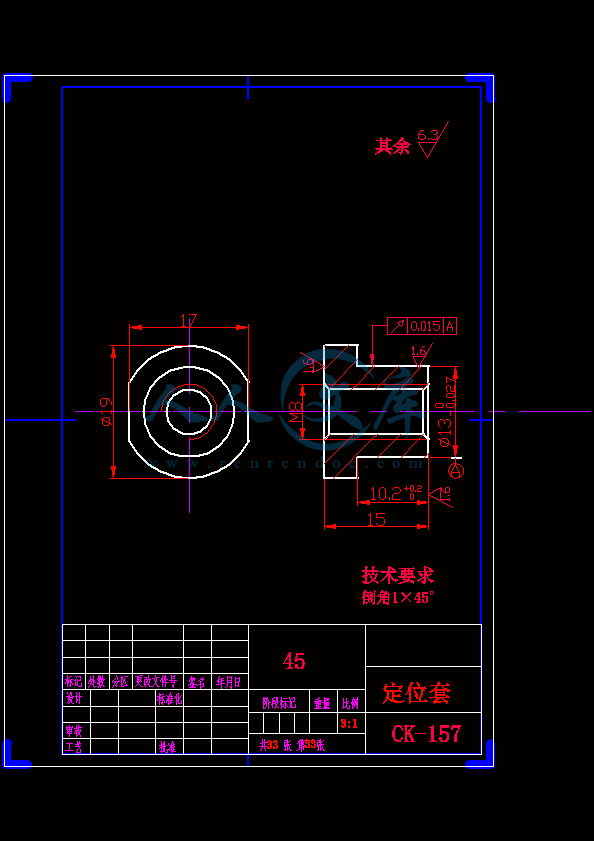

一、设计(论文)内容任务数控车床主传动系统设计,包括设计总体方案,有关设计依据,需要进行传动方案的比较,绘出转速图,进行有关轴、齿轮的强度、刚度校核。进行参数选择以及必要的参数、校核计算。二、设计(论文)依据1床身最大回转直径为400MM;2主轴端部型式为C6;3主轴通孔直径为65MM;4主轴孔锥度为公制70;5主轴转速45340,2351800;6主电机双速1000/1500R/MIN,4/55KW。三、技术要求本数控车床设计要求为经济型中档精度机床,故主传动要求采用手动与电控双操纵方式,在一定范围内实现电控变速。四毕业设计(论文)物化成果的具体内容及要求1图样1总装图1张A32主传动系统装配图1张A03箱体零件图1张A04主轴零件图1张A15齿轮零件图8张A36输入轴零件图1张A37带轮零件图1张A38甩油环零件图1张A39卡口垫零件图1张A310轴承透盖零件图2张A311轴承闷盖零件图1张A312端盖零件图1张A413隔套零件图9张A414挡油环零件图2张A415传动键零件图1张A416定位套零件图1张A42设计说明书不少于1万字五毕业设计(论文)进度计划起讫日期工作内容备注33145毕业实习,收集资料,完成实习报告46420资料整理,拟定设计方案,编写草稿421430绘制结构草图5263绘制工程图64615编写设计说明书616620审图,改图621622准备答辩资料623627参加答辩六主要参考文献1曹金榜,易锡麟,张玉峰,陈田养,王长春机床变速箱设计指导北京机械工业出版社,19872徐锦康,蔡慧官,蒋同洋机械设计北京机械工业出版社,20013张新义经济型数控车床系统设计北京国防工业出版社,19934北京航空学院机械加工教研室北京国防工业出版社5王爱玲现代数控机床结构与设计北京兵器工业出版社6王伯平互换性与测量技术基础北京机械工业出版社,19997吴宗泽,罗建国机械设计课程设计手册北京高等教育出版社8机械工业出版社编辑组编机械设计手册北京机械工业出版社9中国农业机械化科学研究院编实用机械设计手册北京
