转速器盘加工工艺及钻2-Φ6孔夹具设计（全套含CAD图纸）
收藏
资源目录

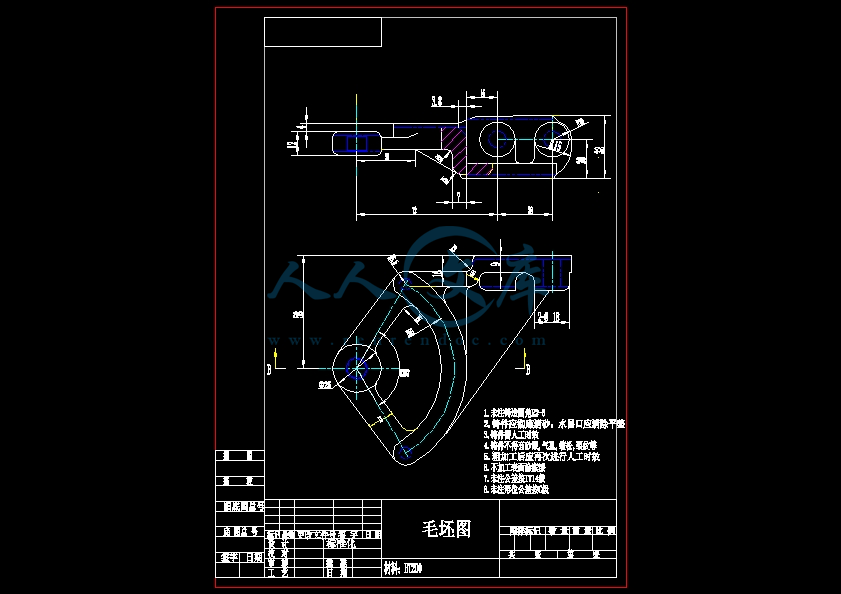

压缩包内文档预览：
编号：9594768
类型：共享资源
大小：1.73MB
格式：ZIP
上传时间：2018-03-16
上传人：机****料
认证信息
个人认证
高**（实名认证）
河南
IP属地：河南
15
积分
- 关 键 词：
-
转速
加工
工艺
夹具
设计
全套
cad
图纸
- 资源描述：
-
- 内容简介：
-
夹具设计为了提高劳动生产率，保证加工质量，降低劳动强度，需要设计专用夹具。由指导老师的分配的工序是钻26孔的钻床夹具。1问题的提出本夹具主要用于钻26孔，精度要求不高，和其他面没有任何为主度要求，为此，只考虑如何提高生产效率上，精度则不予考虑，。2定位基准的选择本道工序钻26孔，精度不高，因此我们采用9孔定位，采用心轴和削边轴，一面两销定位，因为孔径自身较小，切削力较小，因此不在采用其他的辅助定位，开口压板的压紧力即可以满足要求3切削力和夹紧力的计算由于本道工序主要完成工艺孔的钻孔加工，钻削力。由切削手册得钻削力式（52）6082HBDFF钻削力矩式（53）91T式中6DMMAXAXMIN187491733代入公式（52）和（53）得102FR086FX7452N190TX本道工序加工工艺孔时，夹紧力方向与钻削力方向相同。因此进行夹紧立计算无太大意义。只需定位夹紧部件的销钉强度、刚度适当即能满足加工要求。4定位误差分析本工序选用的工件以圆孔在定位销上定位，定位销为水平放置，由于定位副间存在径向间隙，因此必将引起径向基准位移误差。在重力作用下定位副只存在单边间隙，即工件始终以孔壁与心轴上母线接触，故此时的径向基准位移误差仅存在Z轴方向，且向下，见下图。01230267DYZTD式中定位副间的最小配合间隙（MM）；工件圆孔直径公差（MM）；D定位销外圆直径公差（MM）。TD图32定位销水平放置时定位分析图5夹具设计及操作的简要说明使用心轴和削边轴定位，采用开口压板快速夹紧，即可指定可靠的卡紧力。同时我们采用快换钻套，当导向的钻套磨损后，我们松开螺钉可以快速地换下钻套。保证导向的精度，这样就大大的提高了生产效率，适合于大批量生产装配图附图如下钻夹具体如下总结这次设计是大学学习中最重要的一门科目，它要求我们把大学里学到的所有知识系统的组织起来，进行理论联系实际的总体考虑，需把金属切削原理及刀具、机床概论、公差与配合、机械加工质量、机床夹具设计、机械制造工艺学等专业知识有机的结合起来。同时也培养了自己的自学与创新能力。因此本次设计综合性和实践性强、涉及知识面广。所以在设计中既了解了基本概念、基本理论，又注意了生产实践的需要，将各种理论与生产实践相结合，来完成本次设计。这次设计是培养学生综合运用所学知识,发现,提出,分析和解决实际问题,锻炼实践能力的重要环节,更是在学完大学所学的所有专业课及生产实习的一次理论与实践相结合的综合训练。这次设计虽然只有三个月时间，但在这三个月时间中使我对这次课程设计有了很深的体会。这次毕业设计使我以前所掌握的关于零件加工方面有了更加系统化和深入合理化的掌握。比如参数的确定、计算、材料的选取、加工方式的选取、刀具选择、量具选择等；也培养了自己综合运用设计与工艺等方面的知识；以及自己独立思考能力和创新能力得到更进一步的锻炼与提高；再次体会到理论与实践相结合时，理论与实践也存在差异。回顾起此次设计，至今我仍感慨颇多，的确，从选题到完成定稿，从理论到实践，在整整一学期的日子里，可以说学到了很多很多的的东西，同时巩固了以前所学过的知识，而且学到了很多在书本上所没有学到过的知识。通过这次毕业设计使我懂得了理论与实际相结合是很重要的，只有理论知识是远远不够的，只有把所学的理论知识与实践相结合起来，从理论中得出结论，才能真正的实用，在生产过程中得到应用。在设计的过程中遇到了许多问题，当然也发现了自己的不足之处，对以前所学过的知识理解得不够深刻，掌握得不够牢固，通过这次毕业设计，让自己把以前所学过的知识重新复习了一遍。这次毕业设计虽然顺利完成了，也解决了许多问题，也碰到了许多问题，老师的辛勤指导下，都迎刃而解。同时，在老师的身上我也学得到很多额外的知识，在此我表示深深的感谢同时，对给过我帮助的所有同学和各位教研室指导老师再次表示忠心的感谢致谢这次设计使我收益不小，为我今后的学习和工作打下了坚实和良好的基础。但是，查阅资料尤其是在查阅切削用量手册时，数据存在大量的重复和重叠，由于经验不足，在选取数据上存在一些问题，不过我的指导老师每次都很有耐心地帮我提出宝贵的意见，在我遇到难题时给我指明了方向，最终我很顺利的完成了毕业设计。这次设计成绩的取得，与指导老师的细心指导是分不开的。在此，我衷心感谢我的指导老师，特别是每次都放下她的休息时间，耐心地帮助我解决技术上的一些难题，她严肃的科学态度，严谨的治学精神，精益求精的工作作风，深深地感染和激励着我。从课题的选择到项目的最终完成，她都始终给予我细心的指导和不懈的支持。多少个日日夜夜，她不仅在学业上给我以精心指导，同时还在思想、生活上给我以无微不至的关怀，除了敬佩指导老师的专业水平外，她的治学严谨和科学研究的精神也是我永远学习的榜样，并将积极影响我今后的学习和工作。在此谨向指导老师致以诚挚的谢意和崇高的敬意。参考文献1切削用量简明手册,艾兴、肖诗纲主编,机械工业出版社出版，1994年2机械制造工艺设计简明手册，李益民主编，机械工业出版社出版，1994年3机床夹具设计，哈尔滨工业大学、上海工业大学主编，上海科学技术出版社出版，1983年4机床夹具设计手册
