86.8m沿海简易货船12M轮机设计计算

23张CAD图纸【详情如下】























86.8m沿海简易货船12M（轮机）设计计算书.doc

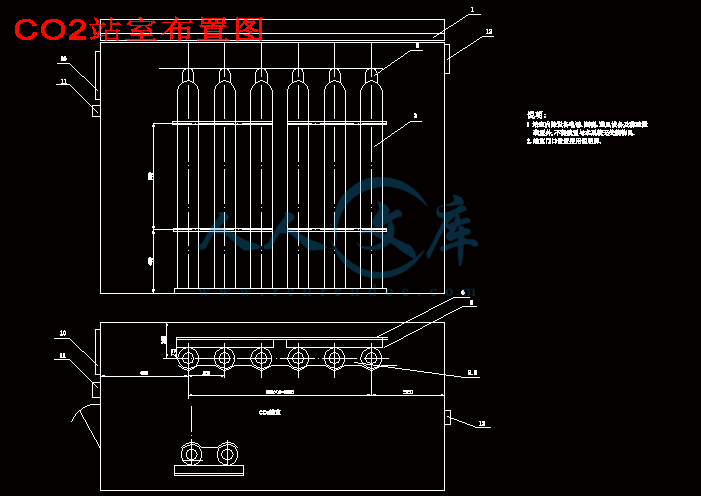

CO2站室布置图.dwg

CO2管系原理图.dwg

LYS406-461-02燃油加热管路图.dwg

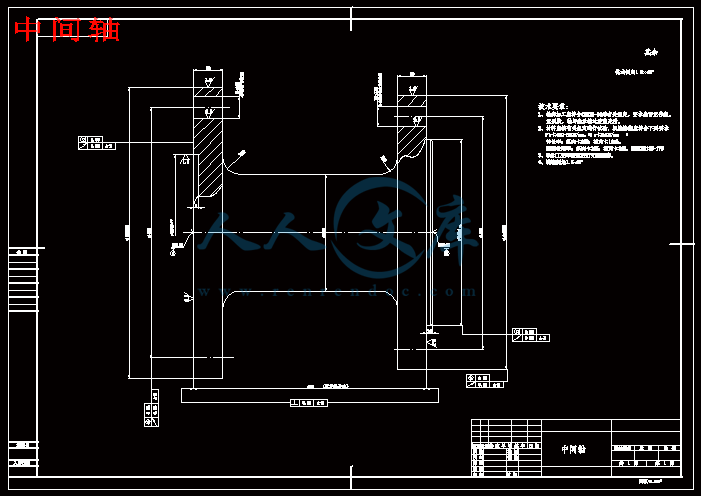

中间轴.dwg

主付机冷却水管系图.dwg

全船注入、测量、透气管系图.dwg

全船疏送排水管系布置图.dwg

全船舱底压载消防管系图.dwg

压缩空气管系图.dwg

排气管系布置图.dwg

机舱布1置图1.dwg

机舱舱底压载消防管系图.dwg

机舱舱底油污水处理管系图.dwg

机舱通风管布置图.dwg

滑油管系图.dwg

燃油管系图.dwg

生活污水系统布置图.dwg

联轴节.dwg

舵机液压系统原理图.dwg

艉管图.dwg

艉轴艉管总图.dwg

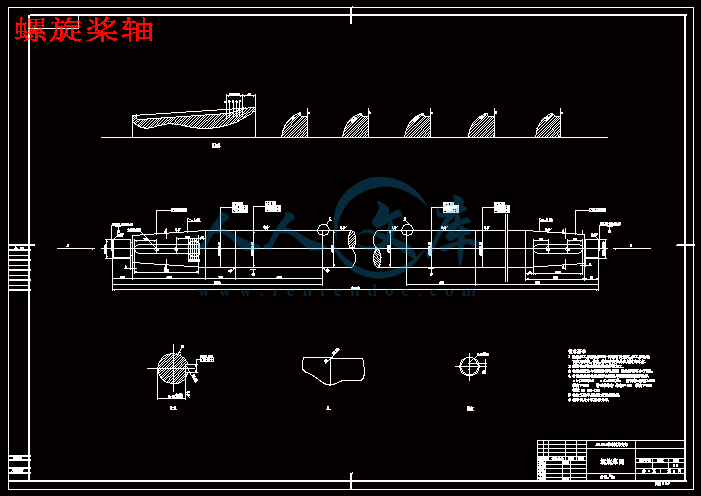

螺旋桨轴.dwg

轮机设备明细表.doc

轮机说明书.doc

轮机送审图样目录.doc

轴系布置图.dwg

轴系计算书.doc

高压CO2计算书.doc

本计算书根据中华人民共和国船舶检验局“非国际航行海船法定检验技术规则”（1999年）对CO2灭火系统的要求进行计算编制的。

一、概述

1、本船二氧化碳灭火系统（固定式）用于机舱和灭火。其灭火操作均在二氧化碳（CO2）站室内进行。

2、CO2灭火剂

(1)性质：CO2是一种无色、无臭的惰性气体，不自然，不导电，并可以压缩或液体状态贮藏在高压钢瓶内。

比重：为空气的15.2倍。

密度：1.91kg/m3

临界压力：7.1kg/mm2

(2)灭火原理：CO2灭火原理是利用它的窒息作用和冷却作用。

窒息作用：在CO2气体施放至所需灭空间，该空间空气中含氧浓度达到燃烧界限以下而扑灭火灾的。

冷却作用：在施放时，贮藏于高压钢瓶中的CO2液体经瓶头阀放出，在施放管里气化，经喷头喷出后迅速膨胀。

(3)贮存钢瓶：CO2钢瓶工作压力为15Mpa，每瓶充装45kg的CO2液体。

3、CO2站室

(1)要求

A、室内采用绝热材料敷设，并设置通风设备和温度计，保持室内温度在0—45℃。

B、室内应急照明及电话。

C、站室门锁附近处外壁上设有一个玻璃罩小盒，该盒内存放CO2站室钥匙。失火焊可敲碎玻璃急取钥匙，进入站室施放CO2。

二、CO2需要量计算

1、已知数据

(1) CO2自由气体比容：C=0.56m3/kg(按CCS规范)

(2)机舱容积

V1=600m3(不包括机舱棚)

2、机舱CO2需要量计算：

(1)第一种情况：机舱舱容不包括机舱棚，机舱舱容V1=600m3

(a) V1=600m3时机舱CO2需要量：

C1=0.35(V1+V4)/C=0.35(600+30)/0.56m3/kg

=393.75kg

式中：V4=空气瓶自由空气量

V4=2×0.5m3×30=30m3

(b)机舱所需CO2量的充装瓶数：

n=393.75kg/45=8.75瓶

(2)第二种情况：机舱舱容包括机舱棚，机舱舱容V1=646.65m3

(3) V1=646.65m3时机舱CO2需要量：

C1=0.3(V1+V4)/C=0.30(646.65+30)m3/0.56m3/kg

=362.5kg

式中：V4=空气瓶自由空气量

V4=2×0.5m3×30=30m3

(c)机舱所需要CO2量的充装瓶数：

n=362.5kg/45=8.1瓶

三、结论：本船实取9瓶（每瓶CO2净重45kg）

四、机舱CO2喷嘴数量计算

(1)喷嘴选用：选用BG—1A型CO2喷嘴，工作压力：0.1MPa，喷嘴孔径4×φ8

(2)机舱CO2喷嘴数：

nE=[π(d1)2×0.85/4]/[π(8)2×4/4]

=[π(40)2×0.85/4]/[π(8)2×4/4]=5.2只

式中d1为机舱CO2量查规范得d1=40mm

按机舱实际布置需要取8只喷嘴。

五、使用说明

一、概况：

本船系货船，轮机系统依据中国船级社“（2001）钢质海船入级与建造规范”以及船检局“（1999）船舶与海上设施法定检验规则”进行设计。

推进系统为单机、单桨柴油机推进船舶，主机型号G6300ZC7BH型，功率735KW，转速400rpm。电站设备配有二台6135柴油发电机组：75KW×AC400V×50HZ，三屏主配电板。

本船机舱设在＃7～＃23肋位间，主机组设在＃13～＃19肋位间，飞轮端经齿轮箱、中间轴、艉轴艉管装置驱动螺旋桨。柴油发电机组设于机舱底层左、右舷各1台，主配电板布置在机舱平台甲板前端。

机舱其它设备均按布局合理、使用方便的原则布置。

在主甲板设有机舱入口，经斜梯进入机舱。机舱口设在＃11～＃17肋位间，长3.6m，宽2.0m，便于设备进出。

机舱具体布置见“机舱布置图”（VLYZ-400-01）。

二、主要机械设备：

1、主机

型式：四冲程、立式、废气涡轮增压、带中冷船用柴油机、可逆转逆时针(面向飞轮端视)

型号：G6300ZC7BH

缸数：6缸

缸径：300 mm

行程：380 mm

额定功率：735 KW

额定转速：400 rpm

起动方式：压缩空气起动

冷却方式：闭式水冷却

2、齿轮箱

型号：GWC42/45-02

减速比：2.5﹕1

3、付发电机组

柴油机（二台）

型号：6135ACa

额定功率：88.2 KW

额定转速：1500 rpm

发电机（二台）

型号：TFX-380M4-H

额定功率：75KW

规格：75KW×AC400V×1500rpm×50HZ

4、空压机（二台）

型号：CZF23.6—3

规格：23.6m3/h×3.0MPa×5.5KW

型式：电机驱动，二级压缩，风冷式

5、消防泵（二台）

型式：电动离心泵

型号：CIS100-80-200(0)

规格：100m3/h×50m×22KW×2900rpm

6、舱底泵（二台）

型式：离心自吸式

型号：100CWZ-18

规格：100m3/h×21m×11KW×2950rpm

7、齿轮箱滑油备用泵（一台）

型式：电动齿轮泵

型号：2cy 18/0.36

规格：18m3/h×0.36MPa×5.5KW

8、主机滑油备用泵（一台）

型式：电动齿轮泵

型号：2cy 29/0.36

内容简介：: 沿海简易货船标记数量修改单号签字日期机械设备计算书制打字校对标检总面积共 12 页第 1 页审核审定日期机械设备计算书 12 页第 2 页一、设计计算依据航区：近海区域续航力： 200 h 船员人数： 14 人船舶参数：总长： m 两柱间长： m 型宽： m 型深： m 二、主机型号：式：四冲程、直接喷射、船用增压柴油机数量：一台缸径： 300 程： 380 数： 6 额定功率： 735 定转速： 400 油耗率： 202 g/KWh 滑油耗率： g/KWh 起动方式：压缩空气起动三、柴油机发电机组 1、 1#发电机组柴油机型号： 6135 量： 1 台缸径行程： 135 140 定功率： W 机械设备计算书 12 页第 3 页额定转速： 1500 油耗率： 234 g/KWh 滑油耗率： g/KWh 起动方式：电起动 2、 2#发电机组柴油机型号： 6135 数量： 1 台缸径行程： 135 140 定功率： W 额定转速： 1500 油耗率： 234 g/KWh 滑油耗率： g/KWh 起动方式：电起动四、燃油系统 1、主机燃油耗量计算 Q1= eZT1073520212001029.6 t 式中：主机燃油消耗量度 t 主机燃油耗率 202 g/KWh 主机长期使用功率 735 主机数 1 台 T 续航力 200h 2、 1#、 2#付机燃油消耗量计 Q2= eZT10234200104.1 t 机械设备计算书 12 页第 4 页 Q3= eZT10234200104.1 t 式中：付机燃油消耗量 t 付机燃油耗率 234 g/KWh 付机长期使用功率 W Z 付机数 2 台 T 续航力 200h 3、应急消防泵柴油机油箱 Q4=Z T 10286 1 18 10t 式中：应急消防泵柴油机燃油消耗量付机燃油耗率 286 g/KWh 付机使用功率 W Z 1 台 T 18 h 4、燃柴油消耗总量计算本船主机、发电柴油机均使用轻、重柴油日用柜的柴油。 Q=2+4 =t 5、柴油舱舱容计算 V=Q V F C/ =65.6 中： 5.6 机械设备计算书 12 页第 5 页取风浪系数取储备系数取轻柴油重度 t/船实设柴油舱 6只，总容积为 6、主机燃油日用柜容积计算 V1=T 1 10 ) =2027358 10 =1.5 中： T 供油时间取 8 小时取、付机燃油日用柜容积计算 V2=T 1 10V(1/ ) =234 10 =中： T 供油时间取 8 小时取船设主付柴油机日用油柜四只，每只容积为 2中 2只轻柴油日用柜， 2只重柴油日用柜。 8、燃油输送泵排量计算 (1)排量计算： Q=V/T=2/1=2 m3/h 式中：灌注时间取 1小时 (2)选型：本船选用轻柴油泵一台，型号为排量为 h，压力为重柴油泵二台型号为排量 5m3/h，压力设手摇泵一台作为备用，其型号为量为 h。五、滑油系统机械设备计算书 12 页第 6 页 1、主机滑油消耗量计算： M1= hZT 1035120010 t 式中：机滑油消耗量 t 机滑油耗率 g/KWh 机长期使用功率 735 主机数 1台 T 续航力 200 h 2、付机滑油消耗量计算： M2= hZT 100010 t 式中：机总滑油消耗量 t 机滑油消耗率 g/KWh 机长期使用功率 W Z 付机数共 2台 T 续航力 200 h 3、滑油舱容积计算： V=(2+H)1/ =(1/=中：循环柜容积） t 机说明书） t 备系数取容积系数取滑油重度 0.9 t/机械设备计算书 12 页第 7 页本船实设滑油柜总容积为、主机滑油循环油柜容积： V=() V =(0) 中：主机滑油泵排量 19.7 m3/h Z 滑油循环次数取 20次 V 容积系数取船设滑油循环油柜一只，容积为、压缩空气系统 1、空气瓶容量计算 (1)所需自由空气量： =7+(125中：起动时空气消耗量与气缸容积之比取 7 起动时空气消耗量与气缸容积之比取 5 z 柴油机连续起动次数取 12 V 柴油机气缸总空积 =S/4=6 =2)压缩空气瓶容积计算： f/10( =10( =中最大起动压力 2 最低起动压力船设主空气瓶 2只，总容量为 =1 3)空气压缩机排量计算：机械设备计算书 12 页第 8 页 y(P 10/T =1(10/1 =17.6 m3/h 式中： 1 1 最大起动压力 2 最低起动压力充满所有主机用空气瓶时间取 1h 本船选用台排量 h，压力 3 七、冷却系统 1、本船主机采用闭式冷却，主机淡水冷却泵，海水冷却泵主机带，可逆转离心式，其排量为 28m3/h，扬程为 8m。 2、淡水膨胀水箱主机说明书要求膨胀水箱的容积为船设容积为膨胀水箱一只。八、机舱通风系统 1、按动力装置余热散发量计算 (1)主、付机所需通风量 V1=mqN 1/(C tp) =1135(735+(18 =12817 m3/h 式中：（中速机取 135W h 机、付机有效功率 W 8 2)按每小时换气次数计算通风量 q1=n1v 1 机械设备计算书 12 页第 9 页式中气数 5 次舱容积括机舱棚 ) q1=n1 m3/h 本船机舱选用轴流式可逆转通风机二台，一台作通风，一台作抽气，每台风量 9000m3/h，全压 241选通风机能够满足使用要求。九、舱底水系统 1、舱底水总管内径： 5+( =25+ =89.6 m 式中： m 两柱间长 m m m 选取舱底水总管内径为 90、机舱舱底水支管内径： 5+(1 =25+ =54 中： 1l 机舱长度 9.6 m 选取机舱舱底水支管内径为 60、货舱舱底水支管内径： 5+(2 =25+ =中： 2l 前货舱长度 m 选取货舱舱底水支管内径为 80 机械设备计算书 12 页第 10 页 4、舱底泵排量计算： Q=d 1210 10 m3/h 式中： 89.6 据规范要求本船设自吸式舱底泵二台，型号为 100排量为 100m3/h，压力为速 2950r/率 11 十、消防水系统 1、消防泵排量计算： Q=4 =4 45/3 =60 m3/h 2、消防总管内径计算：消防总管内径 d=L/51.3 中： L 两垂间长 79.6 m 取消防总管内管 d=100用 110 锌钢管 3、每台消防泵排量计算：每台消防泵排量按所需总排量的 80%除以所需最少消防泵数计算则： q=80%Q/中： q 每台消防泵的排量 Q 消防总排量 60 m3/h 最少消防泵数 2台 Q=80% 60 2=24 m3/h 按“规范”规定，每台消防泵的排量不得小于 25 m3/h。本船设二台消防泵，型号 )型，其排量为 100m3/h，压力为十一、生活水系统 1、淡水舱容积计算：机械设备计算书 12 页第 11 页 (1)主、付机淡水补充量： 2) 10 =(735+0010 =中：机持续功率 735 2 付机长期使用功率 W g/KWh 200 h 水的重度 1 t/2)船员淡水总耗量： qT10 4 =1412020010 4 =14 中： 14人取 1201/d 淡水舱容积： V=(2)K/C =(4)=20.4 中：取容积系数取船设淡水舱 4只，总容积为全满足使用要求。 2、淡水重力柜容积计算：本船设淡水重力水柜一只，按淡水泵每 12h 向重力水柜补充淡水一次计算，其容积 V: V=K(2)12/(TC) =4)12(200 =1.2 机械设备计算书 12 页第 12 页本船在艉楼甲板设淡水重力柜一只，其容积为十二、海水总管管径计算 1、各类水泵总排量： Q=1+3) =8+22+1002) =237.5 m3/h 式中： 8 m3/h 1 m3/h 2台 =22 m3/h 100 m3/h 2 2、海水总管径向截面积计算： F=Q/(V 3600) =600) =中：规范） s 3、海水总管内径计算： /4F 103 = / 103 =183 船选用海水总管的规格为舱底部左右各设一只海底门。沿海简易货船修改单号签字日期机械设备明细表制打字校对标检总面积 10 页第 1 页审核审定日期机设备明细表第 2 页共 10 页序号名称型号及规格单位数量质量（制造单位附注单件总计 1 主机组柴油机 1 17500 17500 无锡柴油机厂 1、具有可证书。六缸，四冲程，直列式，可逆 2、按供货清单配齐所有转，直喷式，增压船用柴油机备件。缸径行程： 300 380 3、主机为闭式冷却随机额定功率： 735 带离心式海、淡水泵，额定转速： 400r/ 滑油压力，抽吸泵，淡、燃油耗率： 202g/KWh 海水冷却器，消音器，滑油耗率： Wh 起动空气瓶。转向：逆时针 4、配齐全部附件及有关 (面向飞轮端向前视 ) 仪表。 5、规范要求的报警设备 2 高弹联轴节 1 180 180 杭州齿轮箱厂具有可证书船用橡胶弹性联轴节由齿轮箱厂配套额定扭矩： 23536 瞬时最大扭矩： 58840 额定扭转角： 10 3 齿轮箱 5 1 3250 3250 杭州齿轮箱厂具有可证书船用倒顺离合减速齿轮箱减速比：机设备明细表第 3 页共 10 页序号名称型号及规格单位数量质量（制造单位附注单件总计 4 副机 1、具有可证书柴油机 6135 1 1160 1160 上海柴油机厂 2、按供货清单配齐所有六缸，四冲程，直列式，直喷备件。式船用柴油机 3、付机为闭式冷却随机缸径行程： 135 140 带离心式海水泵，淡、额定功率：海水冷却器，消音器。额定转速： 1500r/ 4、配齐全部附件及有关燃油耗率： 234g/KWh 仪表滑油耗率： Wh 5、规范要求的报警设备发电机 1 1040 1040 兰州电机厂额定功率： 75 额定转速： 1500r/ 电压： 400V 频率： 50 5 副机 1、具有可证书柴油机 6135 1 1160 1160 上海柴油机厂 2、按供货清单配齐所有六缸，四冲程，直列式，增压，备件直喷式船用柴油机 3、副机为闭式冷却随机缸径行程： 135 140 带离心式海水泵，滑油机设备明细表第 4 页共 10 页序号名称型号及规格单位数量质量（制造单位附注单件总计额定功率：冷却器，消音器、起动额定转速： 1500r/ 蓄电瓶。燃油耗率： 234g/KWh 4、配齐全部附件及有关滑油耗率： Wh 仪表。 5、规范要求的报警设备发电机 1 兰州电机厂额定功率： 75 额定转速： 1500r/ 电压： 400V 频率： 60 6 消防泵型号： ) 台 2 116 232 浙江黄岩八一通具有可证书流量： 100m3/h 用机械厂扬程： 50m 转速： 2900r/ 电机功率： 22 7 舱底泵型号： 100 2 253 506 江苏省姜堰市振具有可（自吸式）流量： 100 m3/h 华泵厂扬程： 21m 功率： 11 机设备明细表第 5 页共 10 页序号名称型号及规格单位数量质量（制造单位附注单件总计转速： 2950r/ 电压： 8 齿轮箱滑油备用泵 2 1 河北省泊头市齿轮具有可证书排量： 18 m3/h 泵总厂工作压力：机转速： 960 9 主机滑油备用泵齿轮式：台 1 河北省泊头市齿轮具有可证书 2 泵总厂排量： 29 m3/h 工作压力：机转速： 1440 10 轻柴油泵： 1 120 120 河北省泊头市齿轮具有可证书流量： 3.3 m3/h 泵总厂压头：转速： 1400r/ 电机功率：机设备明细表第 6 页共 10 页序号名称型号及规格单位数量质量（制造单位附注单件总计转速： 1400r/ 电压： 11 重柴油泵型号： 1 河北省泊头市齿轮具有可证书流量： 5 m3/h 泵总厂压头：转速： 1400r/ 电机功率： 12 油污水分离装置型号： 1 温岭市东舟船厂具有可证书处理能力： 25 m3/h 工作压力：功率： 13 燃油手摇泵 1 江苏泰兴船用泵厂流量： 2.4 m3/h 压头： 14 滑油手摇泵 1 江苏泰兴船用泵厂流量： 2.4 m3/h 压头： 15 生活污水处理装置型号： 1 南京绿州机器厂具有可证书 20 人， 1600 升 /天， 16 生活水泵型号： 1 49 49 广东广宁水泵厂具有可证书机设备明细表第 7 页共 10 页序号名称型号及规格单位数量质量（制造单位附注单件总计流量： 3 m3/h 扬程： 40m 转速： 2900 电机功率： 17 空压机组压缩机 2 110 220 台州市椒江压缩机具有可证书流量： 23.6 m3/h 厂压头： 3 转速： 640r/ 电机功率：转速： 1440r/ 电压： 50 18 机舱通风机具有可证书风机 2 110 220 青岛风机厂其中一台为可逆式全风压： 241 静压： 175 风量： 9000 m3/h 电机机设备明细表第 8 页共 10 页序号名称型号及规格单位数量质量（制造单位附注单件总计功率：转速： 1500r/ 电压： 0 19 重柴油分油机型号： 1 1200 南京绿州机器厂具有可证书流量： 3000L/h 功率： 20 滑油分油机型号： 1 1200 南京绿州机器厂具有可证书流量： 1500L/h 功率： 21 机舱舱底水手摇泵 1 苏泰兴船用泵厂流量： 2.4 m3/h 压头： 22 艉轴前密封装置 1 江苏东台船用配件厂 23 艉轴后密封装置 1 江苏东台船用配件厂 24 艉轴滑油手摇泵 1 苏泰兴船用泵厂流量： 1.2 m3/h 压头： 25 大型泡沫灭火机 1 市购容量： 45L 机设备明细表第 9 页共 10 页序号名称型号及规格单位数量质量（制造单位附注单件总计互作压力：使用范围： 26 可携式空气泡沫枪混合液量： 8L/ 1 上海震旦消防机械厂互作水量： 8L/ 泡沫量： 60L/ 27 泡沫灭火机 2 市购容量： 10L 28 火机 2 市购储量： 4 29 钻床 1 杭州西湖台钻厂最大钻孔直径 13 电动机功率： 30 砂轮机 1 上海砂轮机厂注：砂轮各一个砂轮直径： 200 电动机功率： 31 台虎钳转盘式台 1 市购钳口宽： 150 32 单轨滑车 1 杭州武林机器厂起重量： 2t 机设备明细表第 10 页共 10 页序号名称型号及规格单位数量质量（制造单位附注单件总计 33 手拉环葫芦 1 杭州武林机器厂起重量： 2t 34 电动传令钟 1 上海航海仪器厂 35 应急消防泵柴油机 1 江苏常州柴油机厂 2200r/6 应急消防泵 1 浙江黄岩八一通用机械厂 Q=n H=三角皮带盘 37 45 9 日本生产 38 头阀组合件只 9 39 形止回伐铜质只 9 40 口钢质只 8 41 主空气瓶 500L 只 2 随主机供应 42 付空气瓶 100L 只 1 山东省高密压力容器厂 43 淡水重力柜 1 44 通风机 Q=400m3/h 1 青岛风机厂二氧化碳室用电机： 45 电加热器 3 5 有可证书 46 废气加热器只 1 有可证书沿海简易货船标记数量修改单号签字日期轮机说明书制打字校对标检总面积共 9 页第 1 页审核审定日期轮机说明书 9 页第 2 页目录一、概况二、主要机械设备三、轴系四、管路系统五、本船配备生活污水处理装置六、机修及起吊设备七、其他轮机说明书 9 页第 3 页一、概况：本船系货船，轮机系统依据中国船级社“（ 2001）钢质海船入级与建造规范”以及船检局“（ 1999）船舶与海上设施法定检验规则”进行设计。推进系统为单机、单桨柴油机推进船舶，主机型号，功率 735速 400站设备配有二台 6135 柴油发电机组： 750三屏主配电板。本船机舱设在 7 23 肋位间，主机组设在 13 19 肋位间，飞轮端经齿轮箱、中间轴、艉轴艉管装置驱动螺旋桨。柴油发电机组设于机舱底层左、右舷各 1 台，主配电板布置在机舱平台甲板前端。机舱其它设备均按布局合理、使用方便的原则布置。在主甲板设有机舱入口，经斜梯进入机舱。机舱口设在 11 17 肋位间，长于设备进出。机舱具体布置见“机舱布置图”（二、主要机械设备： 1、主机型式：四冲程、立式、废气涡轮增压、带中冷船用柴油机、可逆转逆时针 (面向飞轮端视 ) 型号：数： 6 缸缸径： 300 程： 380 定功率： 735 定转速： 400 动方式：压缩空气起动冷却方式：闭式水冷却 2、齿轮箱型号： 5 速比： 1 3、付发电机组轮机说明书 9 页第 4 页柴油机（二台）型号： 6135定功率： W 额定转速： 1500 发电机（二台）型号：定功率： 75 格： 755000H Z 4、空压机（二台）型号： 3 规格： h型式：电机驱动，二级压缩，风冷式 5、消防泵（二台）型式：电动离心泵型号： ) 规格： 100m3/h50m229006、舱底泵（二台）型式：离心自吸式型号： 100 格： 100m3/h 21m 119507、齿轮箱滑油备用泵（一台）型式：电动齿轮泵型号： 218/ 格： 18m3/h8、主机滑油备用泵（一台）型式：电动齿轮泵型号： 229/轮机说明书 9 页第 5 页规格： 29m3/h、轻柴油泵（一台）型式：电动齿轮泵型号： 2 规格： h40010、重柴油泵（二台）型式：电动齿轮泵型号：格： 5m3/h40011、油水分离器（一台）型号：理能力 :h 12、生活水泵（一台）型号：格： 3m3/h40m9003、机舱风机（二台）型式：电动轴流式可逆转型号： 55B 规格： 9000m3/h2414、生活污水处理装置型号： 0 人， 1600 升 /天， 5、重柴油分油机型号：量： 3000 l /h 功率： 6、机油分油机轮机说明书 9 页第 6 页型号：量： 1500 l /h 功率：、轴系本船为单机、单轴系推进系统，轴系由主机、高弹性联轴节（轮箱、中间轴、联轴节、艉轴艉管装置、螺旋桨等组成。中间短轴基本轴径为 200约 400轴基本轴径为 220轴长约 4580 轴系中心线与基线平行，距 1700轴承采用白合金轴承，油润滑结构。中间短轴、艉轴、可拆联轴节材料均为优质碳素钢锻制而成。四、管路系统 1、燃油管系本船付机采用轻柴油作燃料，主机采用重柴油作燃料，起动、停车前用轻柴油。本系统设轻柴油泵一台、重柴油泵二台，燃油手摇泵一台，轻柴油日用柜二只，重柴油沉淀柜一只，重柴油日用柜二只。轻、重柴油泵可将燃油舱内燃油驳送至轻柴油日用柜和重柴油沉淀柜及甲板标准排放接头。重柴油分油机将沉淀柜内经过沉淀的重柴油进分离机，并送入重柴油日用柜。主机和 2 台付机均由燃油日用柜供油。燃油日用柜和双层底以上燃油舱出口阀门均采用快关阀，由布置在主甲板机舱棚右舷围壁上的快关阀操纵箱应急切断燃油。重柴油加热：采用废气加热器的热水加热，如热量不够还可以用电加热器浸入重柴油舱柜加热重油。应急消防泵柴油箱的油，由人工加入，按 18 小时计算，每次加油 80 2、滑油管系本系统设主机滑油备用泵一台、滑油手摇泵一台、滑油贮存舱一只、滑油循环柜一只，并设滑油分油机一台。机滑油系统组成由机带滑油压油泵供给压力油进行润滑。主机润滑系统为干曲轴箱式，汇集到曲轴箱内的滑油由滑油抽吸泵送至滑油冷却器后至滑油循环柜。再由滑油压油泵从滑油循轮机说明书 9 页第 7 页环柜抽出滑油，进入循环系，应急时还可由滑油备用泵投入工作。滑油备用泵和手摇泵均可向主机预供滑油。主机滑油系统设滑油低压报警、高温报警、低压停车装置。主机滑油备用泵还可将系统内滑油驳送至甲板标准排放接头。滑油循环系统补充滑油，由贮存舱提供。当齿轮箱自带油泵出现故障时，滑油循环柜的滑油经管路由齿轮箱滑油备用泵输送至齿轮箱的冷却器冷却后，润滑齿轮箱各部件。滑油分油机可将循环滑油柜的滑油进行分离，污水残油放至污油柜。 3、冷却水管系本船主机采用淡水闭式冷却系统。一台海水冷却泵，一台淡水冷却泵由主机自带。淡水系统设淡水膨胀水箱一只等。主机淡水冷却泵作为淡水循环的动力，淡水由进水总管进入主机冷却后由淡水出水管排至调温阀至淡水冷却器被海水冷却，再进入主机淡水泵完成循环，淡水温度调节阀可自动调整淡水进机温度。淡水系统中设有淡水膨胀水箱，供淡水受热膨胀排气及补充淡水的损耗，并可保证主机淡水冷却泵有足够的吸入压头。系统中设有淡水高温报警。当淡水泵发生故障时可由消防泵应急供海水冷却。主机海水系统由主机带海水泵从海水总管中吸水经中冷器、主机滑油冷却器、主机淡水冷却器后排至舷外，其中引出一路至齿轮箱滑油冷却器后排到舷外。付机冷却系统均由机带冷却水泵从海水总管吸水，经机冷却后排至舷外。当机带海水泵发生故障时，消防泵可应急供应海水，投入海水冷却系统循环。 4、压缩空气及排气管系本系统设空压机二台、主空气瓶二只，付空气瓶一只。主空气瓶由空压机充注压缩空气。主机起动用空气由主空气瓶提供。主空气瓶的压缩空气经减压至 1充注付空气瓶。付空气瓶空气出口经减压到分别至气笛、海水门吸泄、杂用等场所。主、付机均设有排气管，排气管上设有膨胀节及消音器等。主机排气管上设有水加热器 (敞开式 )。 5、舱底、压载、消防管系轮机说明书 9 页第 8 页本系统设消防泵二台、舱底泵二台（自吸式离心泵）、油污水分离装置一台。消防泵主要提供机舱及全船消防、洗涤用水。在机舱、主机甲板及上层各甲板均设有足够数量的消防栓。主甲板消防总管上有支路至锚链筒冲洗。舱底泵主要抽吸机舱、货舱、各空舱的舱底水及调驳各压载舱压载水。消防泵和舱底泵可相互备用。消防泵亦可作为主机的淡、海水备用泵。油污水分离装置主要对机舱舱底油污水进行处理，达标后污油接至污油柜，污水排至舷外。主甲板上设有标准排放接头，污油柜的污油通过它排到岸上或接收船舶。 6、全船测深、注入、透气管系所有油水舱柜均设有测深管，舱内测深管采用测深自闭阀，测深管引至舱底，下端开口船壳板焊有防击板。各油、水舱注入头均设在开敞甲板，由注入管注入各舱。所有油、水舱均设透气管，油舱透气头采用防火型，开口高度距甲板大于 760甲板）和大于 450层建筑）。 7、油污水分离系统为满足环保要求，本船设污水分离装置一台，对机舱内的含油污水进行处理。 8、火管系本船的机舱为保护处所，瓶组设在主甲板船舯 #71 #75 的二氧化碳室内，当机舱发生火警时，拉动设在机舱口围壁上速闭阀控制箱的拖放手柄时，机舱的施放报警装置立即鸣响，并能持续一定的时间。 9、全船供水系统本船设海、淡水重力柜各一只。淡水系统配生活水泵一台，用于给淡水重力柜和淡水膨胀水箱供水，淡水重力柜供给全船生活用水。海水重力柜由消防泵供水，重力式起居甲板和主甲板上冲洗厕所的卫生水。 10、全船通风（ 1）机舱通风机舱采用机械通风，在机舱棚顶司克亮天窗上设轴流风机二台，通过风管及风口，将新鲜空气送至机舱上下两层主要工作台。二台风机中，一台为反转式，必要时可作抽风用。（ 2）其它舱室轮机说明书 9 页第 9 页其它舱室均采用自然通风。蓄电池室和室配有心通风机防火型，风量 400m3/h。五、本船配备生活污水处理装置一套（）任何型式的厕所、小便池以及厕所排水口的排出物和其他废弃物均排入生活污水处理装置。本装置采用二级生化法处理生活污水，能有效地除去污水中溶解的和不溶解的有机物。经多次循环处理，处理水排至舷外，经 2月可将沉淀的污泥一次排入公海或陆上接收设备，送至焚烧炉焚烧。六、机修及起吊设备（ 1）机舱内设有钻床、砂轮机和钳桌，供修理使用。在主机上方设有吊缸纵梁一根，上有单轨滑车和手拉葫芦各一只，供抽缸使用。（ 2）主要设备（ A）钻床型号：床，最大钻孔直径 13 B）砂轮机型号：直径： 200 C）台虎钳钳口宽： 200 D）单轨滑车型号：起重量： 2 吨（ E）手拉葫芦型号：起重量： 2 吨七、其他通讯：驾驶室与机舱配声力电话一只，另设车钟一只。沿海简易货船标记数量修改单号签字日期轮机送审图样目录制打字校对标检总面积共 2 页第 1 页审核审定日期温岭市远征船舶设计研究所轮机送审图样目录 2 页共 2 页序号图号名称页数底图面积注 1 机送审图样目录 2 2 机说明书 3 舱布置图 4 系计算书 5 机设备明细表 6 械设备计算书 7 系布置图 8 机安装图 9 425轴艉管总图 10 旋桨轴 11 间轴 12 管图 13 油管系图 14 油管系图 15 付机冷却水管系图 16 缩空气管系图 17 气管布置图 18 舱通风管布置图 19 舱舱底压载消防管系图 20 船舱底压载消防管系图 21 船注入、测量、透气管系图 22 压 23 24 25 舱舱底油污水处理管系图 26 活污水系统布置图 27 油加热管路图 28 船疏排水管系布置图 29 机液压系统原理图 30 系扭振计算书沿海简易货船标记数量修改单号签字日期轴系计算书制打字校对标检总面积共 3 页第 1 页审核审定日期轴系计算书 3 页第 2 页本计算书按中国船级社 2001 年出版的钢质海船入级与建造规范的有关要求计算。 1、推进系统参数主机参数：主机型号：式：四冲程，直接喷射，可逆转，船用增压柴油机。额定功率： 735定转速： 400r/轮箱型号： 42/45 减速比：输入转速： 400r/间轴转速： 160r/旋桨轴材料： #35 优质碳素钢，其抗拉强度 b=530 N/、基本轴径计算 d=100(Ne/560/( b+160)1/3 =100(735/160)560/(530+160)1/3 =155中： 35机额定功率； 60r/间轴转速； b=530 N/料抗拉强度。实取中间轴直径 200旋桨轴： 55=195 中： C=数，查规范所得。实取螺旋桨轴基本轴径 20、联轴节键强度校核键受剪力的有效面积应不小于下列计算值： .6 式中 d 中间轴直径 155轴系计算书 3 页第 3 页 0 250=12500 B 键的宽度， 50mm .67383 L 键的有效长度， 250L .6足使用要求键中部处轴的直径 194、联轴节螺栓强度校核螺栓的直径应不小于下列计算值： 06/( D b)1/2 =735/106/( 16084 30600)1/2 =23.8 中：轴传递的额定功率 35KW 轴传递 60 节圆直径 D=430 Z 螺栓数量级 Z=8 b 螺栓材料抗拉强度过 b=600N/取铰制螺栓直径为 36量为 8 个，满足要求。 5、螺旋桨键强度校核键受剪力的有效面积应不小于下列计算值： 0 365=182508429L 足使用要求。式中： L 键的有效长度 365 B 键的宽度 B=50mm 键中部处轴的直径 188mm d 中间轴直径 155、联轴节法兰厚度的校核
