300吨每小时煤粉带式输送机设计【9张CAD图纸+毕业论文+开题报告+外文翻译+任务书】

资源目录

300吨每小时煤粉带式输送机设计【9张CAD图纸+毕业论文+开题报告+外文翻译+任务书】.rar

外文翻译--浅谈带式输送机的拉紧装置.doc---(点击预览)

任务书.doc---(点击预览)

300th煤粉皮带输送机设计论文.doc---(点击预览)

300th煤粉皮带输送机设计开题报告.doc---(点击预览)

9-1 300th煤粉皮带输送机总装图A0.dwg

9-2 拉紧装置A2.dwg

9-3 驱动滚筒A2.dwg

9-4 换向滚筒A2.dwg

9-5 槽形托辊A2.dwg

9-6 机架A3.dwg

9-7 连板A3.dwg

9-8 轴A3.dwg

9-9 轴承盖A3.dwg

CAXA图纸.rar

压缩包内文档预览：

编号：970233 类型：共享资源大小：1.85MB 格式：RAR 上传时间：2017-01-04 上传人：上*** IP属地：江苏

40
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 300吨每小时煤粉带式输送机设计 cad图纸毕业论文开题报告煤粉带式输送机外文翻译任务书煤粉带式输送机设计

资源描述：

300吨每小时煤粉带式输送机设计

42页 19000字数+论文说明书+9张CAD图纸【详情如下】

9-1 300th煤粉皮带输送机总装图A0.gif

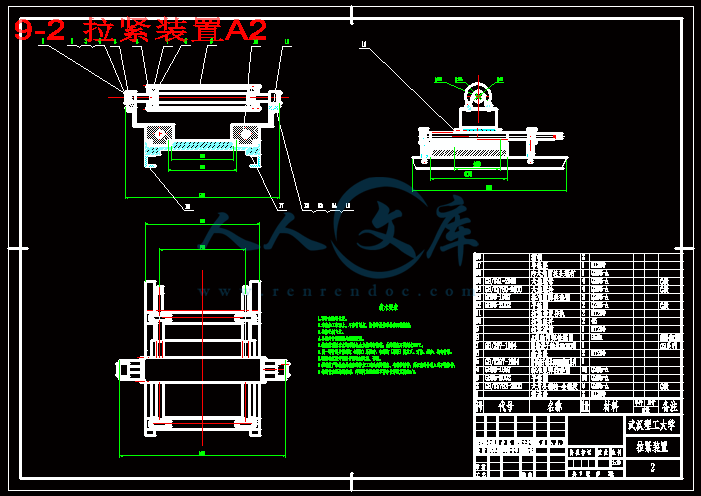

9-2 拉紧装置A2.gif

9-3 驱动滚筒A2.gif

9-4 换向滚筒A2.gif

9-5 槽形托辊A2.gif

9-6 机架A3.gif

9-7 连板A3.gif

9-8 轴A3.gif

9-9 轴承盖A3.gif


9-1 300th煤粉皮带输送机总装图A0.dwg

9-2 拉紧装置A2.dwg

9-3 驱动滚筒A2.dwg

9-4 换向滚筒A2.dwg

9-5 槽形托辊A2.dwg

9-6 机架A3.dwg

9-7 连板A3.dwg

9-8 轴A3.dwg

9-9 轴承盖A3.dwg

CAXA图纸.rar

任务书.doc

外文翻译--浅谈带式输送机的拉紧装置.doc

300th煤粉皮带输送机设计开题报告.doc

300th煤粉皮带输送机设计论文.doc

Abstract 2

1绪论 3

2带式输送机概述 4

2.1 带式输送机的应用 4

2.2 带式输送机的分类 4

2.4 带式输送机的工作原理 5

2.5 带式输送机的结构和布置形式 6

2.5.1 带式输送机的结构 6

2.5.2 布置方式 7

3 带式输送机的设计计算 8

3.1 已知原始数据及工作条件 8

3.2 计算步骤 8

3.3传动功率计算 11

3.4.1 传动轴功率计算 11

3.5 输送带张力计算 16

3.5.1 最大张力计算及输送带材料选择 16

3.5.2 输送带不打滑条件校核 17

3.5.2 输送带下垂度校核 18

3.5.3 各特性点张力计算 18

3.8 拉紧力计算 20

4 驱动装置的选用与设计 21

4.1 电机的选用 21

4.2.1 传动装置的总传动比 21

4.2.3 联轴器 22

5 带式输送机部件的选用 24

5.1 输送带 24

5.1.1 输送带的分类： 25

5.1.2 输送带的连接 26

5.2 传动滚筒 27

5.2.1 传动滚筒的作用及类型 27

5.2.2 传动滚筒的选型及设计 27

5.3 托辊 28

5.3.1 托辊的作用与类型 28

5.3.2 托辊的选型 30

5.6拉紧装置 31

5.6.1 拉紧装置的作用 31

5.6.2 张紧装置在使用中应满足的要求 31

5.6.3 拉紧装置在过渡工况下的工作特点 32

5.6.4 拉紧装置布置时应遵循的原则 32

5.6.5 拉紧装置的种类及特点 33

6其他装置 35

6.1 给料装置 35

6.2 卸料装置 35

6.3清扫装置 36

7 电气及安全保护装置 37

结论 38

参考文献 40

摘要

本次毕业设计是关于矿用固定式带式输送机的设计。

首先对胶带输送机作了简单的概述；接着分析了带式输送机的选型原则及计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计；接着对所选择的输送机各主要零部件进行了校核。普通型带式输送机由六个主要部件组成：传动装置，机尾和导回装置，中部机架，拉紧装置以及胶带。最后简单的说明了输送机的安装与维护。

目前，胶带输送机正朝着长距离，高速度，低摩擦的方向发展，近年来出现的气垫式胶带输送机就是其中的一个。在胶带输送机的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造带式输送机过程中存在着很多不足。

本次带式输送机设计代表了设计的一般过程, 对今后的选型设计工作有一定的参考价值。

关键词：带式输送机；选型设计；主要部件

Abstract

The design is a graduation project about the belt conveyor used in coal mine.

At first, it is introduction about the belt conveyor. Next, it is the principles about choose component parts of belt conveyor. After that the belt conveyor abase on the principle is designed. Then, it is checking computations about main component parts. The ordinary belt conveyor consists of six main parts: Drive Unit, Jib or Delivery End, Tail Ender Return End, Intermediate Structure, Loop Take-Up and Belt. At last, it is explanation about fix and safeguard of the belt conveyor.

Today, long distance, high speed, low friction is the direction of belt conveyor’s development. Air cushion belt conveyor is one of them. At present, we still fall far short of abroad advanced technology in design, manufacture and using. There are a lot of wastes in the design of belt conveyor.

Keyword: belt conveyor; Lectotype Design;main parts

1绪论

带式输送机是连续运行的运输设备，在冶金、采矿、动力、建材等重工业部门及交通运输部门中主要用来运送大量散状货物，如矿石、煤、砂等粉、块状物和包装好的成件物品。带式输送机是煤矿最理想的高效连续运输设备，与其他运输设备相比，不仅具有长距离、大运量、连续输送等优点，而且运行可靠,易于实现自动化、集中化控制,特别是对高产高效矿井，带式输送机已成为煤炭高效开采机电一体化技术与装备的关键设备。特别是近10年，长距离、大运量、高速度的带式输送机的出现，使其在矿山建设的井下巷道、矿井地表运输系统及露天采矿场、选矿厂中的应用又得到进一步推广。

选择带式输送机这种通用机械的设计作为毕业设计的选题，能培养我们独立解决工程实际问题的能力，通过这次毕业设计是对所学基本理论和专业知识的一次综合运用，也使我们的设计、计算和绘图能力都得到了全面的训练。

原始参数：

1）输送物料：石灰石

2）物料特性：（1）块度：0～50mm

（2）散装密度：1.2t/m3

（3）在输送带上堆积角：ρ=25°

3）输送系统及相关尺寸：（1）运距：30m

（2）倾斜角：β=0°

（3）最大运量:300t/h

设计解决的问题：

熟悉带式输送机的各部分的功能与作用，对主要部件进行选型设计与计算，解决在实际使用中容易出现的问题，并大胆地进行创新设计

7 电气及安全保护装置

安全保护装置是在输送机工作中出现故障能进行监测和报警的设备，可使输送机系统安全生产，正常运行，预防机械部分的损坏，保护操作人员的安全。此外，还便于集中控制和提高自动化水平。

(1)电气及安全保护装置的设计、制造、运输及使用等要求，应符合有关国家标准或专业标准要求，如IEC439《低压开关设备和控制装置》；GB4720《装有低压电器的电控设备》；GB3797《装有电子器件的电控设备》。

(2)电气设备的保护：主回路要求有电压、电流仪表指示器，并有断路、短路、过流(过载)、缺相、接地等项保护及声、光报警指示，指示器应灵敏、可靠。

(3)安全保护和监测；应根据输送机输送工艺要求及系统或单机的工况进行选择，常用的保护和监测装置如下：

a．输送带跑偏监测：一般安装在输送机头部、尾部、中间及需要监测的点，轻度跑偏量达5％带宽时发出信号并报警，重度跑偏量达l 0％带宽时延时动作，报警、正常停机。

b．打滑监测：用于监视传动滚筒和输送带之间的线速度之差，并能报警、自动张紧输送带或正常停机。

c．超速监测：用于下运或下运工况，当带速达到规定带速的l15％~l25％时报警并紧急停机。

d．沿线紧急停机用拉绳开关，沿输送机全长在机架的两侧每隔60m各安装—组开关，动作后自锁、报警、停机。

e．其他料仓堵塞信号、纵向撕裂信号及拉紧、制动信号、测温信号等，可根据需要进行选择。

结论

本次设计主要是根据现有的设计标准进行仿形设计，严格依据设计标准和有关规范进行设计与计算。

设计的主要成果为：

（1）熟练地掌握了输送机各部分的结构、原理和功能，了解了国内外的发展现状。

（2）掌握了输送机在使用过程中经常出现的问题，并在设计中针对每个问题做了适当的解决。

(3) 系统地掌握了机械（机器、设备）设计的全过程。了解到每一个参数的获得都要经过大量的计算和论证。

存在的主要问题：

（1）对部分零件的结构尺寸和安装尺寸掌握的不够准确。

（2）设计中还采用了一部分老旧的部件。

(3) 部分参数计算不够精确。连板设计略有破绽。

进一步研究的建议：

（1）根据实际情况对输送机整体进行简化，减小输送机的重量和体积。

（2）对各个部件进行优化设计，使各部分的功能达到最优。

致谢

本文是在老师指导下完成的，在论文期间，导师在论文研究方面和设计过程中给予悉心指导，在工作和生活方面给予了大力支持和帮助；尤其是导师严谨的科学研究精神，惜时如金的工作态度深深地影响了本人，使学生受益匪浅。在此表示衷心感谢，并致以崇高的敬意。同时也感谢所有关心、支持和帮助过我的各级领导、老师、同学、同事和朋友。由于本人水平有限、时间的仓促，论文难免有不足和错误之处，恳请各位专家、教授批评、指正，再次表示感谢。

参考文献

[1] 机械工程手册、电机工程手册编辑委员会.机械工程手册—机械产品（二）[M].机械工业出版社.1982年8月.

[2] 范祖尧等.现代机械设备设计手册—非标准机械设备设计[M].机械工业出版社.2000年6月.

[3] 唐金松.简明机械设计手册（第二版）[M].上海科学技术出版社.2002年6月.

[4] 北京起重机机械研究所、武汉丰凡科技开发有限责任公司.DTⅡ(A)型带式输送机机械设计手册[M].冶金工业出版社.2003年8月.

[5] 机械工业部设计单位联合设计组.ZJT1A-96带式输送机设计选用手册[M].黄河水利出版社.1998年10月.

[6] 机械化运输设计手册编委会.机械化运输设计手册[M].机械工业出版社.1997年5月.

[7] 张钺.新型带式输送机设计手册[M].冶金工业出版社.2001年2月.

[8]《运输机械设计选用手册》编组委.运输机械设计选用手册（上、下）[M].化学工业出版社.1999年1月.

[9] 毋虎城.矿山运输与提升设备[M].煤炭工业出版设.2004年5月.

[10] 上海煤矿机械研究所.煤矿机械设计手册[M].1972年.

[11] 于学谦.矿山运输机械[M].中国矿业大学出版社,1998年.

[12] 北起所.DTⅡ型带式输送机设计选用手册[M].冶金工业出版社.1994年.

[13] 北起所.DTⅡ型带式输送机平行轴驱动装置设计选用手册[M].机械工业部.1997年.

[14] 孔庆华,刘传绍.极限测量与测试技术基础[M].同济大学出版社.2002年.

[15] 机械设计手册编写组.机械设计手册[M].化学工业出版社.2002年.

[16] 中国纺织大学工程图学教研室.画法几何及工程制图[M].上海科技出版社.2000年.

[17] 张文芳,段志强,边会杰.带式输送机防跑偏辊及清扫器的使用与研究[J]. 　河北煤炭.2002,5:9-10.

[18] 尹万涛,胡述记,米迎春.带式输送机自动调偏装置的改进设计[J].郑煤科技.2005,3:42-44.

内容简介：: 附件 6 （论文）开题报告 1、设计目的及意义（含国内外的研究现状分析）设计的目的是：带式输送机是现代最重要的散状物料输送设备，被广泛应用于电力、冶金、化工、煤炭、矿山和港口等领域。随着带式输送机向高带速、长距离、大运是的大型化发展，传统的设计方法已经不能满足设计要求，必须用现代设计方法对输送机系统进行设计。 20 世纪 80 年代开始我国带式输送机有了很大发展，对其关键技术研究和新产品的开发都取得了可喜的成果，输送机产品系列不断增多，从定型的系列发展到多功能、适应特种用途的各种带式输送机系列。进入 90 年代后，随着现代物流技术的发展和需要，我国对大倾角上、下运带式输送机，可弯曲带式输送机，长运距、大运量、多点驱动带式输送机及其关键技术、关键零部件进行了理论研究和产品开发，应用动态分析技术和中间驱动与智能化控制等技术，研制成功了软起动和制动装置以及制为核心的电控装置等，完全可与国际技术相比美，实现了各式带式输送机技术的国产化。做这个设计即要求我们设计出一套适合散状煤粉的皮带输送装置，在理解和借鉴前人这方面设计成果的基础上，并结合实际，努力找到一种最优化、最适合的设计，力争设计合理并适于现代化煤矿工业生产。设计的意义是（理论或实际）：设计的意义是：带式输送机的输送带是输送机的重要部件，在输送机中输送带的成本占整个设备成本的 30%在运转过程中输送带所受的载荷是极复杂的，它除受纵向的拉伸应力外，还受经过滚筒和托辊的弯曲应力。大多数输送带的损坏表现为工作面层和边缘磨损，容易被大块，尖利物料的冲击击穿，撕裂和剥离。矿用输送带要有足够的拉伸强度和弹性模量，以达到在所要求的距离内输送物料需要的传输功率以及负荷状态下允许的最低装载所产生的运转伸长率。且承载面的覆盖胶要能经受得起承载物体的负荷冲击，要有一定的柔性以便传动时覆盖胶能与滚筒有足够的摩擦。尽管我们对输送带研究了很多，但因输送带引起的事故时有发生： 2008 年 3 月 3 日在山西省朔州平鲁区冯家岭煤矿井下发生皮带燃烧事故，造成 9 人死亡。一个设计可能减少很多繁杂的操作，也可能减少很多投入。而安全更是煤矿行业最为重要、也最被人关注的问题。因而，对输送带的研究仍然应进行不懈的努力。通过我们的研究，改进设计，要想办法提高效率，降低成本，保障安全。 2、设计任务、重点研究内容、技术方案及进度安排设计的任务是： 1 外文翻译，开题报告； 2 完成总体方案设计及总装配图绘制； 3 完成传动系统部装和零件图绘制； 4 进行总传动比的计算，标准件选型； 5 主要零件的强度计算及校核； 6 设计计算说明书一份。设计需要重点解决的问题是： 1、确定整个输送机的结构，及带材质。 2、初张力的确定。带式输送机以挠性体作为牵引构件 ,其正常运转必须具有初张力。初张力是由拉紧装置提供的 ,而初张力是选择拉紧装置的依据。在什么条件下确定初张力 ,或者说在带式输送机处于什么运行状态时确定初张力 ,是拉紧装置是否有效的关键。 3、安全系数校核。带式输送机设计计算中 ,当胶带带型选定后必须校核胶带的强度 ,即校核安全系数。实际安全系数应小于或等于许用安全系数。 4、防止带打滑，跑偏。 5、防止煤粉散落。设计的进度安排是（应具体到哪一周）：第一周第五周撰写一份开题报告，翻译相关外文资料一份（ 5000 字）第四周第六周完成总体设计方案的设计及总装配图的绘制第七周第九周完成总传动比的计算和传动比的分配第十周第十三周完成标准件及非标准件的选择和设计第十四周编写设计、计算说明书一份（ 10000 字），整理材料报告人签字：年月日 3、指导教师意见结论：指导教师签名：年月日目录 . 2 1绪论 . 3 2带式输送机概述 . 4 式输送机的应用 . 4 式输送机的分类 . 4 式输送机的工作原理 . 5 式输送机的结构和布置形式 . 6 式输送机的结构 . 6 置方式 . 7 3 带式输送机的设计计算 . 8 知原始数据及工作条件 . 8 算步骤 . 8 . 10 动轴功率计算 . 10 送带张力计算 . 12 最大张力计算及输送带材料选择 . 12 送带不打滑条件校核 . 13 送带下垂度校核 . 14 特性点张力计算 . 15 紧力计算 . 17 4 驱动装置的选用与设计 . 17 机的选用 . 17 动装置的总传动比 . 18 轴器 . 18 5 带式输送机部件的选用 . 21 送带 . 21 送带的分类： . 21 送带的连接 . 23 动滚筒 . 23 动滚筒的作用及类型 . 24 动滚筒的选型及设计 . 24 辊 . 25 辊的作用与类型 . 25 辊的选型 . 26 . 28 紧装置的作用 . 28 紧装置在使用中应满足的要求 . 28 紧装置在过渡工况下的工作特点 . 28 紧装置布置时应遵循的原则 . 29 紧装置的种类及特点 . 29 6 其他装置 . 31 料装置 . 31 料装置 . 32 . 32 7 电气及安全保护装置 . 33 结论 . 34 参考文献 . 36 武汉理工大学毕业设计说明书（论文） 1 摘要本次毕业设计是关于矿用固定式带式输送机的设计。首先对胶带输送机作了简单的概述；接着分析了带式输送机的选型原则及计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计；接着对所选择的输送机各主要零部件进行了校核。普通型带式输送机由六个主要部件组成：传动装置，机尾和导回装置，中部机架，拉紧装置以及胶带。最后简单的说明了输送机的安装与维护。目前，胶带输送机正朝着长距离，高速度，低摩擦的方向发展，近年来出现的气垫式胶带输送机就是其中的一个。在胶带输送机的设计、制造以及应用方面 ,目前我国与国外先进水平相比仍有较大差距 ,国内在设计制造带式输送机过程中存在着很多不足。本次带式输送机设计代表了设计的一般过程 , 对今后的选型设计工作有一定的参考价值。关键词：带式输送机；选型设计；主要部件武汉理工大学毕业设计说明书（论文） 2 he is a in At it is it is of on is it is of At it is of is of s is of At we of in a of in of 汉理工大学毕业设计说明书（论文） 3 1 绪论带式输送机是连续运行的运输设备，在冶金、采矿、动力、建材等重工业部门及交通运输部门中主要用来运送大量散状货物，如矿石、煤、砂等粉、块状物和包装好的成件物品。带式输送机是煤矿最理想的高效连续运输设备，与其他运输设备相比，不仅具有长距离、大运量、连续输送等优点，而且运行可靠 ,易于实现自动化、集中化控制 ,特别是对高产高效矿井，带式输送机已成为煤炭高效开采机电一体化技术与装备的关键设备。特别是近 10年，长距离、大运量、高速度的带式输送机的出现，使其在矿山建设的井下巷道、矿井地表运输系统及露天采矿场、选矿厂中的应用又得到进一步推广。选择带式输送机这种通用机械的设计作为毕业设计的选题，能培养我们独立解决工程实际问题的能力，通过这次毕业设计是对所学基本理论和专业知识的一次综合运用，也使我们的设计、计算和绘图能力都得到了全面的训练。原始参数： 1）输送物料：石灰石 2）物料特性：（ 1）块度： 0 50 2）散装密度： 3）在输送带上堆积角： =25 3）输送系统及相关尺寸：（ 1）运距： 30m （ 2）倾斜角： =0 （ 3）最大运量 :300t/h 设计解决的问题：熟悉带式输送机的各部分的功能与作用，对主要部件进行选型设计与计算，解决在实际使用中容易出现的问题，并大胆地进行创新设计。武汉理工大学毕业设计说明书（论文） 4 2 带式输送机概述式输送机的应用带式输送机是连续运输机的一种，连续运输机是固定式或运移式起重运输机中主要类型之一，其运输特点是形成装载点到装载点之间的连续物料流，靠连续物料流的整体运动来完成物流从装载点到卸载点的输送。在工业、农业、交通等各企业中，连续运输机是生产过程中组成有节奏的流水作业运输线不可缺少的组成部分。连续运输机可分为：（ 1）具有挠性牵引物件的输送机，如带式输送机，板式输送机，刮板输送机，斗式输送机、自动扶梯及架空索道等；（ 2）不具有挠性牵引物件的输送机，如螺旋输送机、振动输送机等；（ 3）管道输送机 (流体输送 )，如气力输送装置和液力输送管道。其中带输送机是连续运输机中是使用最广泛的，带式输送机运行可靠，输送量大，输送距离长，维护简便，适应于冶金煤炭，机械电力，轻工，建材，粮食等各个部门。式输送机的分类带式输送机分类方法有多种，按运输物料的输送带结构可分成两类，一类是普通型带式输送机，这类带式输送机在输送带运输物料的过程中，上带呈槽形，下带呈平形，输送带有托辊托起，输送带外表几何形状均为平面；另外一类是特种结构的带式输送机，各有各的输送特点。其简介如下： 80 型固定式带式输送机轻型固定式带式输送机普通型型钢绳芯带式输送机型带式输送机管形带式输送机带式输送机气垫带式输送机波状挡边带式输送机特种结构型钢绳牵引带式输送机压带式带式输送机其他类式输送机的发展状况目前带式输送机已广泛应用于国民经经济各个部门，近年来在露天矿和地下矿的联合运武汉理工大学毕业设计说明书（论文） 5 输系统中带式输送机又成为重要的组成部分。主要有：钢绳芯带式输送机、钢绳牵引胶带输送机和排弃场的连续输送设施等。这些输送机的特点是输送能力大 (可达 30000t/h)，适用范围广 (可运送矿石，煤炭，岩石和各种粉状物料，特定条件下也可以运人 )，安全可靠，自动化程度高，设备维护检修容易，爬坡能力大 (可达 16 )，经营费用低，由于缩短运输距离可节省基建投资。目前，带式输送机的发展趋势是：大运输能力、大带宽、大倾角、增加单机长度和水平转弯，合理使用胶带张力，降低物料输送能耗，清理胶带的最佳方法等。我国已于 1978 年完成了钢绳芯带式输送机的定型设计。钢绳芯带式输送机的适用范围：（ 1）适用于环境温度一般为 40 40 C；在寒冷地区驱动站应有采暖设施；（ 2）可做水平运输，倾斜向上 (16 )和向下 ( 010 012 )运输，也可以转弯运输；运输距离长，单机输送可达 15 （ 3）可露天铺设，运输线可设防护罩或设通廊；（ 4）输送带伸长率为普通带的 1/5 左右；其使用寿命比普通胶带长；其成槽性好；运输距离大。式输送机的工作原理带式输送机又称胶带运输机，其主要部件是输送带，亦称为胶带，输送带兼作牵引机构和承载机构。带式输送机组成及工作原理如图 2主要包括一下几个部分：输送带(通常称为胶带 )、托辊及中间架、滚筒拉紧装置、制动装置、清扫装置和卸料装置等。图 2式输送机简图 1 2 3 4 武汉理工大学毕业设计说明书（论文） 6 5 6 7 8 9 10 11 12输送带 1绕经传动滚筒 2和机尾换向滚筒 3形成一个无极的环形带。输送带的上、下两部分都支承在托辊上。拉紧装置 5给输送带以正常运转所需要的拉紧力。工作时，传动滚筒通过它和输送带之间的摩擦力带动输送带运行。物料从装载点装到输送带上，形成连续运动的物流，在卸载点卸载。一般物料是装载到上带 (承载段 )的上面，在机头滚筒 (在此，即是传动滚筒 )卸载，利用专门的卸载装置也可在中间卸载。普通型带式输送机的机身的上带是用槽形托辊支撑，以增加物流断面积，下带为返回段(不承载的空带 )一般下托辊为平托辊。带式输送机可用于水平、倾斜和垂直运输。输送带是带式输送机部件中最昂贵和最易磨损的部件。当输送磨损性强的物料时，如铁矿石等，输送带的耐久性要显著降低。提高传动装置的牵引力可以从以下三个方面考虑：（ 1）增大拉紧力。（ 2）增加围包角0（ 3）增大摩擦系数0通过对上述传动原理的阐述可以看出，增大围包角是增大牵引力的有效方法。故在传动中拟采用这种方法。式输送机的结构和布置形式式输送机的结构带式输送机主要由以下部件组成：头架、驱动装置、传动滚筒、尾架、托辊、中间架、尾部改向装置、卸载装置、清扫装置、安全保护装置等。由于带式输送机的结构特点决定了其具有优良性能，主要表现在：运输能力大，且工作阻力小，耗电量低，约为刮板输送机的 1/3到 1/5；由于物料同输送机一起移动，同刮板输送机比较，物料破碎率小；带式输送机的单机运距可以很长，与刮板输送机比较，在同样运输能力及运距条件下，其所需设备台数少，转载环节少，节省设备和人员，并且维护比较简单。由于输送带成本高且易损坏，故与其它设备比较，初期投资高且不适应输送有尖棱的物料。输送机年工作时间一般取 4500二班工作和输送剥离物，且输送环节较多，宜取下限；当三班工作和输送环节少的矿石输送，并有储仓时，取上限为宜。武汉理工大学毕业设计说明书（论文） 7 置方式电动机通过联轴器、减速器带动传动滚筒转动或其他驱动机构，借助于滚筒或其他驱动机构与输送带之间的摩擦力，使输送带运动。带式输送机的驱动方式按驱动装置可分为单点驱动方式和多点驱动方式两种。通用固定式输送带输送机多采用单点驱动方式，即驱动装置集中的安装在输送机长度的某一个位置处，一般放在机头处。单点驱动方式按传动滚筒的数目分，可分为单滚筒和双滚筒驱动。对每个滚筒的驱动又可分为单电动机驱动和多电动机驱动。因单点驱动方式最常用，凡是没有指明是多点驱动方式的，即为单驱动方式，故一般对单点驱动方式，“单点 ”两字省略。单筒、单电动机驱动方式最简单，在考虑驱动方式时应是首选方式。在大运量、长距离的钢绳芯胶带输送机中往往采用多电动机驱动。带式输送机常见典型的布置方式如下表2 表 2带式输送机典型布置方式武汉理工大学毕业设计说明书（论文） 8 3 带式输送机的设计计算知原始数据及工作条件（ 1）输送物料：石灰石（ 2）物料特性： 1）块度： 0 50）散装密度： 3m 3）在输送带上堆积角： =25 （ 3）输送系统及相关尺寸：（ 1）运距： 30m （ 2）倾斜角： =0 （ 3）最大运量 :300t/h 初步确定输送机布置形式，如图 3 算步骤送机带速的选择选择带速时，我参考了以下带速选择原则： (1)输送量大、输送带较宽时，应选择较高的带速。 (2)较长的水平输送机，应选择较高的带速；输送机倾角愈大，输送距离愈短，则带速应愈低。 (3)物料易滚动、粒度大、磨琢性强的，或容易扬尘的以及环境卫生条件要求较高的，宜选用低带速。 (4)一般用于给了或输送粉尘量大时，带速可取 s1m/s；或根据物料特性和工艺要求决定。武汉理工大学毕业设计说明书（论文） 9 (5)人工配料称重时，带速不应大于 s。 (6)采用犁式卸料器时，带速不宜超过 s。 (7)采用卸料车时，带速一般不宜超过 s；当输送细碎物料或小块料时，允许带速 s。 (8)有计量秤时，带速应按自动计量秤的要求决定。 (9)输送成品物件时，带速一般小于 s。带速与带宽、输送能力、物料性质、块度和输送机的线路倾角有关角大，带速应低；下运时，带速更应低；水平运输时，可选择高带速采用犁式卸料车时，带速不宜超过 s. 输送机的带速很大程度上取决于所输送的物料的特性、所期望的输送能力和所采用的输送带的张力。粉末状的物料要采用足够低的带速输送，以最大程度地减少灰波士顿，特别是在装料点和卸料点更是如此。易碎的物料同样也会限制带速。当输送带和所输送的物料通过托辊时，较低的带速可以使易碎的物料在装料和卸料点处不会发生跳动碎裂。本物料的输送物料为块、粒状散状物料，根据所需的输送量计算得带速为 s。送带带宽计算对于散状物料，输送带宽度按式（ 1）计算。 B= （ 1）式中 B 输送带宽度， m; Q 所需输送量， t/h; 物料松散密度， t/ ; v 输送带速度， m/s; y 断面系数 ; c 倾角系数，水平输送，这里取 k 装载系数，一般取 k= 武汉理工大学毕业设计说明书（论文） 10 查设计手册，我设计的托辊为 3 节式等长 45槽式托辊，物料截面积与带宽之间有如下关系： A=y （ 2）其中 y=将 v=s、 Q =300t/h、 =1.2 t/ 等数据带入公式（ 1）： B= = 取 B=则 A=送机输送能力的计算散状物料的输送能力按式（ 3）计算。 Q= 3600A*v c （ 3）实际输送量 Q=600=h 动功率计算动轴功率计算传动滚筒轴功率计算本输送机设计输送长度为 30m，其功率计算方法采用日本标准驱动功率的计算方法计算。日本标准 8805 1976 的功率计算方法的驱动功率（即为传动滚筒轴功率）计算式为：武汉理工大学毕业设计说明书（论文） 11 P= =f （ 4）式中 P 所需驱动功率，空载所需驱动功率，水平运输物料所需功率，提升物料所需驱动功率， f 托辊的转动摩擦系数； W 除物料外运动部分的质量， kg/m; v 带速， m/ L 输送机长度， m; 中心距修正值， m； H 提升高度（上升或下降的垂直高度，有卸料器时包括卸料器的附加高度），m; 输送量， t/h; 托辊的转动摩擦系数 f 和中心距修正值可由下表得到：表 1 托辊的转动摩擦系数和中心距修正值设备结构上的特征 f /m 使用普通阻力的托辊，设备的状态不太好 9 使用阻力特别小的托辊，设备状态良好 6 计算下运负功率运行时 56 除物料外的运动部分质量，由下表给出：表 2 物料外运动部分的质量 W 带宽 /00 450 500 600 750 900 1050 1200 1400 质量 W/(kg/m) 8 30 3 63 80 90 112 有卸料器时需要加上卸料器所需功率，由下表给出：表 3 有卸料器时需加上卸料器所需功率带宽 /00 450 500 600 750 900 1050 1200 1400 武汉理工大学毕业设计说明书（论文） 12 功率 /此可计算传动滚筒功率： P= =f + =3*（ 0） * + + P=计。电动机功率计算 = （ 5）式中电动机功率， P 传动滚筒轴功率，传动总效率， K 备用系数，取 K= = = = 8送带张力计算输送带张力在整个长度上是变化的，影响因素很多，为保证输送机上午正常运行，输送带张力必须满足以下两个条件：（ 1）在任何负载情况下，作用在输送带上的张力应使得全部传动滚筒上的圆周力是通过摩擦传递到输送带上，而输送带与滚筒间应保证不打滑；（ 2）作用在输送带上的张力应足够大，使输送带在两组托辊间的垂度小于一定值。最大张力计算及输送带材料选择武汉理工大学毕业设计说明书（论文） 13 在单驱动的带式输送机中，驱动滚筒的趋入点 S 处的张力通常为输送带的最大张力。 )1(1000 0 根据通用带式输送机的设计一书相关内容：取 =角 =180 = = e = 故输送带层数按式s可算试选用帆布带，刚可计算 z=整为 6层。则带厚 =合要求。外层选用聚脂覆盖层则滚筒最小直径可根据 =80*据滚筒标准尺寸选取直径 D=315 输送带不打滑条件校核圆周驱动力图 3 图 3如图 4所示，输送带在传动滚简松边的最小张力应满足式 (28)的要求。 m in m F武汉理工大学毕业设计说明书（论文） 14 传动滚筒传递的最大圆周力 F。动载荷系数 1 ；对惯性小、起制动平稳的输送机可取较小值 ;否则，就应取较大值。取传动滚筒与输送带间的摩擦系数，见表 3 3动滚筒与输送带间的摩擦系数式 14425=21638N 对常用 C= 11e=设计取 = =470 。 m in m F=21638=42626N 送带下垂度校核为了限制输送带在两组托辊间的下垂度，作用在输送带上任意一点的最小张力按式（ 6）和（ 7）进行验算。承载分支0m i n()8q q 承(6) 回程分支0m i q 回（ 7）式中允许最大垂度，一般 0a 承载上托辊间距（最小张力处）；工作条件光面滚筒胶面滚筒清洁干燥境潮湿湿粘污汉理工大学毕业设计说明书（论文） 15 回程下托辊间距（最小张力处）。取=由式（： 1 . 2 6 0 . 7 3 4 ) 9 . 88 0 . 0 1 （ 0280 N 9 . 2 9 . 8 33818 0 . 0 1N 特性点张力计算为了确定输送带作用于各改向滚筒的合张力，拉紧装置拉紧力和凸凹弧起始点张力等特性点张力，需逐点张力计算法，进行各特性点张力计算。 (1)运行阻力的计算有分离点起，依次将特殊点设为 1、 2、 3、，一直到相遇点 10点，如图 2 计算运行阻力时，首先要确定输送带的种类和型号。在前面我们已经选好了输送带， 680向拉伸强度 750N/厚送带质量 m. 1)承载段运行阻力由式（ 9）： 00) c o s ( ) s i n )Z t z ZF q q q L q q L g （ 8） = ( 6 0 . 6 7 9 . 2 2 0 . 2 5 ) 3 0 0 0 . 0 4 c o s 0 9 . 8 =10598N 2)回空段运行阻力由式（ 9） 00) c o s ( ) s i n )K t k k kF q q L q q L g （ 9） 56 ( 9 . 2 5 . 2 7 ) 2 9 5 0 . 0 3 5 c o s 0 9 . 8F =1464N 12 ( 9 . 2 5 . 2 7 ) 4 0 . 0 3 5 c o s 0 9 . 8F =20N 9 1 0 ( 9 . 2 5 . 2 7 ) 2 0 . 0 3 5 c o s 0 9 . 8F =10N 34 ( 9 . 2 5 . 2 7 ) 1 0 . 0 3 5 c o s 0 9 . 8F =5N 3)最小张力点武汉理工大学毕业设计说明书（论文） 16 有以上计算可知， 4点为最小张力点 (2)输送带上各点张力的计算 1）由悬垂度条件确定 5点的张力承载段最小张力应满足 1 . 2 6 0 . 7 3 4 ) 9 . 88 0 . 0 1 （ 0280N 2)由逐点计算法计算各点的张力因为7S=10280N,根据表 14 故有76 =9790N 5 6 5 6S S F 8326N 54 =7929N 3 4 3 4S S F 7924N 32 =7546N 1 2 1 2S S F 7526N 87 F 20878N 98 C=21921N 0 9 9 1 0S S F 21931N (3)用摩擦条件来验算传动滚筒分离点与相遇点张力的关系滚筒为包胶滚筒，围包胶为 470。由表 14摩擦系数 =取摩擦力备用系数 n= 由式（ 10）可算得允许 m a x 11(1 )n （ 10）武汉理工大学毕业设计说明书（论文） 17 = 4700 . 3 5 180 17 5 2 6 (1 )1 . 2e =33340N 紧力计算拉紧装置拉紧力0算 01 S （ 11）式中拉紧滚筒趋入点张力（ N）；1 i S 拉紧滚筒奔离点张力（ N）。由式0 2 3F S S=7924+7546=15470 N =N 查煤矿机械设计手册初步选定螺旋式拉紧装置。 4 驱动装置的选用与设计带式输送机的负载是一种典型的恒转矩负载，而且不可避免地要带负荷起动和制动。电动机的起动特性与负载的起动要求不相适应在带式输送机上比较突出，一方面为了保证必要的起动力矩，电机起动时的电流要比额定运行时的电流大 6 7 倍，要保证电动机不因电流的冲击过热而烧坏，电网不因大电流使电压过分降低，这就要求电动机的起动要尽量快，即提高转子的加速度，使起动过程不超过 3 5s。驱动装置是整个皮带输送机的动力来源，它由电动机、偶合器，减速器、联轴器、传动滚筒组成。驱动滚筒由一台或两台电机通过各自的联轴器、减速器、和链式联轴器传递转矩给传动滚筒。减速器有二级、三级及多级齿轮减速器，第一级为直齿圆锥齿轮减速传动，第二、三级为斜齿圆柱齿轮降速传动，联接电机和减速器的连轴器有两种，一是弹性联轴器，一种是液力联轴器。为此，减速器的锥齿轮也有两种；用弹性联轴器时，用第一种锥齿轮，轴头为平键连接；用液力偶合器时，用第二种锥齿轮，轴头为花键齿轮联接。传动滚筒采用焊接结构，主轴承采用调心轴承，传动滚筒的机架与电机、减速器的机架均安装在固定大底座上面，电动机可安装在机头任一侧。机的选用电动机额定转速根据生产机械的要求而选定，一般情况下电动机的转速不低 500r/汉理工大学毕业设计说明书（论文） 18 因为功率一定时，电动机的转速低，其尺寸愈大，价格愈贵，而效率低。若电机的转速高，则极对数少，尺寸和重量小，价格也低。本设计皮带机所采用的电动机的总功率为 8以需选用额定功率为 11 拟采用该型电机效率为 87%，满载转速为 970r/以满足要求。速器的选用动装置的总传动比已知输送带宽为 900查运输机械选用设计手册表 2 77选取传动滚筒的直径15 而带速为 v=s，故可求得滚筒转速为： N=60v/ D=60*可计算传动比为 i+970/0 本次设计选用速器 ,传动比为 20。公称输入 1000r/出 50r/ 轴器本次驱动装置的设计中，较多的采用联轴器，这里对其做简单介绍：联轴器是机械传动中常用的部件。它用来把两轴联接在一起，机器运转时两轴不能分离；只有在机器停车并将联接拆开后，两轴才能分离。联轴器所联接的两轴，由于制造及安装误差、承载后的变形以及温度变化的影响等，往往不能保证严格的对中，而是存在着某种程度的相对位移。这就要求设计联轴器时，要从结构上采取各种不同的措施，使之具有适应一定范围的相对位移的性能。根据对各种相对位移有无补偿能力（即能否在发生相对位移条件下保持联接的功能），联轴器可分为刚性联轴器（无补偿能力）和挠性联轴器（有补偿能力）两大类。挠性联轴器又可按是否具有弹性元件分为无弹性元件的挠性联轴器和有弹性元件的挠性联轴器两个类别。刚性联轴器这类联轴器有套筒式、夹壳式和凸缘式等。凸缘联轴器是把两个带有凸缘的半联轴器联成一体，以传递运动和转矩。凸缘联轴器的材料可用灰铸铁或碳钢，重载时或圆周速度大于30m/于凸缘联轴器属于刚性联轴器，对所联两轴的相对位移缺乏补偿能力，故对两轴对中性的要求很高。当两轴有相对位移存在时，就会在机件内引起附加载荷，使工作情况恶化，这是它的主要缺点。但由于构造简单、成本低、可传递较大转矩，故当转速低、无冲击、轴的刚性大、对中性较好时亦常采用。武汉理工大学毕业设计说明书（论文） 19 挠性联轴器（ 1）无弹性元件的挠性联轴器这类联轴器因具有挠性，故可补偿两轴的相对位移。但因无弹性元件，故不能缓冲减振。常用的有以下几种： 1）十字滑块联轴器十字滑块联轴器由两国在端面上开有凹槽的半联轴器和一个两面带有凸牙的中间盘所组成。因凸牙可在凹槽中滑动，故可补偿安装及运转时两轴间的相对位移。这种联轴器零件的材料可用 45 钢，工作表面须进行热处理，以提高其硬度；要求较低时也可用，不进行热处理。为了减少摩擦及磨损，使用时应从中间盘的油孔中注油进行润滑。因为半联轴器与中间盘组成移动副，不能发生相对转动，故主动轴与从动轴的角速度应相等。但在两轴间有相对位移的情况下工作时，中间盘就会产生很大的离心力，从而增大动载荷及磨损。因此选用时应注意其工作转速不得大于规定值。这种联轴器一般用于转速 250 / m ,轴的刚度较大，且无剧烈冲击处。效率1 ( 3 5 ) ，这里 f 为摩擦系数，一般取为 y 为两轴间径向位移量，单位为 d 为轴径，单位为 2）滑块联轴器这种联轴器与十字滑块联轴器相似，只是两边半联轴器上的沟槽很宽，并把原来的中间盘改为两面不带凸牙的方形滑块，且通常用夹布胶木制成。由于中间滑块的质量减小，又具有较高的极限转速。中间滑块也可用尼龙 6制成，并在配制时加入少量的石墨或二硫化钼，以便在使用时可以自行润滑。这种联轴器结构简单，尺寸紧凑，适用于小功率、高转速而无剧烈冲击处。 3)十字轴式万向联轴器这种联轴器可以允许两轴间有较大的夹角（夹角最大可达 0035 45 ），而且在机器运转时，夹角发生改变仍可正常传动；但当过大时，传动效率会显著降低。这种联轴器的缺点是：当主动轴角速度为常数时，从动轴的角速度并不是常数，而是在一定范围内变化，因而在传动中将产生附加动载荷。为了改善这种情况，常将十字轴式万向联轴器成队使用。这种联轴器结构紧凑，维护方便，广泛应用于汽车、多头钻床等机器的传动系统中。小武汉理工大学毕业设计说明书（论文） 20 型十字轴式万向联轴器已标准化，设计时可按标准选用。 4）齿式联轴器这种联轴器能传递很大的转矩，并允许有较大的偏移量，安装精度要求不高；但质量较大，成本较高，在重型机械中广泛使用。 5）滚子链联轴器滚子链联轴器的特点是结构简单，尺寸紧凑，质量小，装拆方便，维修容易、价廉并具有一定的补偿性能和缓冲性能，但因链条的套筒与其相配件间存在间隙，不宜用于逆向传动、起动频繁或立轴传动。同时由于受离心力影响也不宜用于高速传动。（ 2）有弹性元件的挠性联轴器这类联轴器因装有弹性元件，不仅可以补偿两轴间的相对位移，而且具有缓冲减振的能力。弹性元件所能储存的能量愈多，则联轴器的缓冲能力愈强；弹性元件的弹性滞后性能与弹性变形时零件间的摩擦功愈大，则联轴器的减振能力愈好。 1）弹性套柱销联轴器这种联轴器的构造与凸缘联轴器相似，只是套有弹性套的柱销代替了联接螺栓。因为通过蛹状的弹性套传递转矩，故可缓冲减振。这种联轴器制造容易，装拆方便，成本较低，但弹性套易磨损，寿命较短。他适用于联接载荷平稳、需正反转或起动频繁的传递中小转矩的轴。 2）弹性柱销联轴器这种联轴器与弹性套柱销联轴器很相似，但传递转矩的能力很大，结构更为简单，安装、制造方便，耐久性好，也有一定的缓冲和吸振能力，允许被联接两轴有一定的轴向位移以及少量的径向位移和角位移，适用于轴向窜动较大、正反转变化较多和起动频繁的场合。 3）梅花形弹性联轴器这种联轴器的半联轴器与轴的配合孔可作成圆柱形或圆锥形。装配联轴器时将梅花形弹性件的花瓣部分夹紧在两半联轴器端面凸齿交错插进所形成的齿侧空间，以便在联轴器工作时起到缓冲减振的作用。梅花形弹性联轴器的结构图如下：武汉理工大学毕业设计说明书（论文） 21 5 带式输送机部件的选用送带输送带在带式输送机中既是承载构件又是牵引构件（钢丝绳牵引带式输送机除外），它不仅要有承载能力，还要有足够的抗拉强度。输送带有带芯（骨架）和覆盖层组成，其中覆盖层又分为上覆盖胶，边条胶，下覆盖胶。输送机的带芯主要是有各种织物（棉织物，各种化纤织物以及混纺织物等）或钢丝绳构成。它们是输送带的骨干层，几乎承载输送带工作时的全部负载。因此，带芯材料必须有一定的强度和刚度。覆盖胶用来保护中间带芯不受机械损伤以及周围有害介质的影响。上覆盖胶层一般较厚，这是输送带的承载面，直接与物料接触并承受物料的冲击和磨损。下覆胶层是输送带与支撑托辊接触的一面，主要承受压力，为了减少输送带沿托辊运行时的压陷阻力，下覆盖胶的厚度一般较薄。侧边覆盖胶的作用是当输送带发生跑偏使侧面与机架相碰时，保护带芯不受机械损伤。送带的分类：按输送带带芯结构及毕业设计 (论文 )任务书设计 (论文 )题目 : 300t/设计（论文）主要内容： 1. 皮带输送机布置形式：水平输送，输送长度 30米； 2. 输送物料为石灰石，粒径 050毫米，容重 =立方米输 ; 3. 堆积角 =25，输送量 G=300吨 /小时 ; 4. 干燥有尘，尾部喂料，头部卸料 ; 要求完成的主要任务 : 1. 完成总体方案设计及总装配图绘制 ; 2. 完成传动系统部装和零件图绘制； 3. 进行总传动比的计算，标准件选型； 4. 主要零件的强度计算及校核； 5. 设计计算说明书一份； 6. 外文翻译（ 5000汉字）。必读参考资料： 1. 通用带式输送机设计 2. 新型带式输送机设计手册 3. 散状物料带式输送机 4. 带式输送机的传动理论与设计计算指导教师签名系主任签名院长签名 (章 )_ of is in is of of It is of of as as so as by of as as
