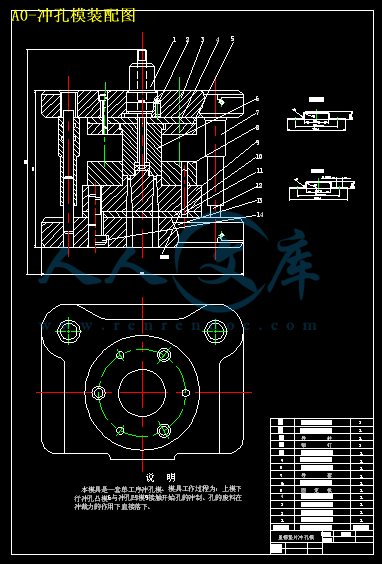

A0-冲孔模装配图.dwg

A0-落料拉深模装配图.dwg

A2-垫板1.dwg

A2-拉深凸模.dwg

A2-落料凹模.dwg

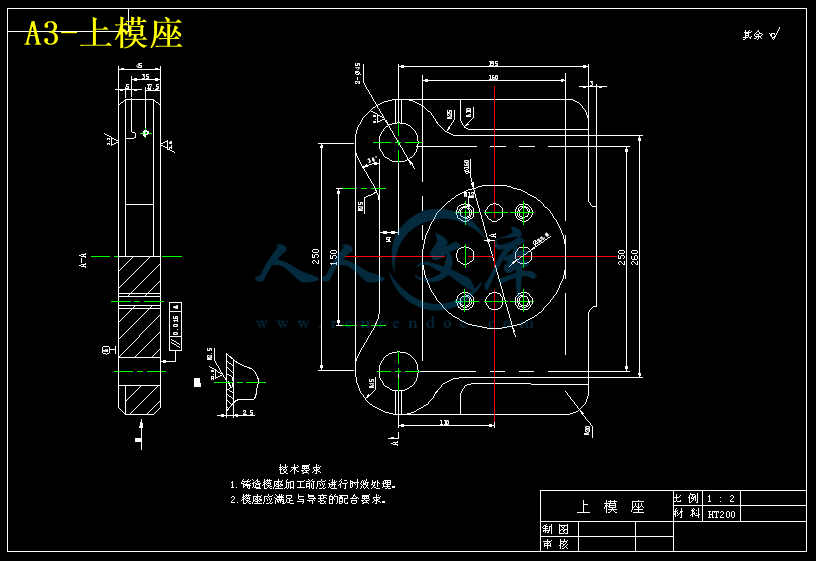

A3-上模座.dwg

A3-下模座.dwg

A3-凸凹模.dwg

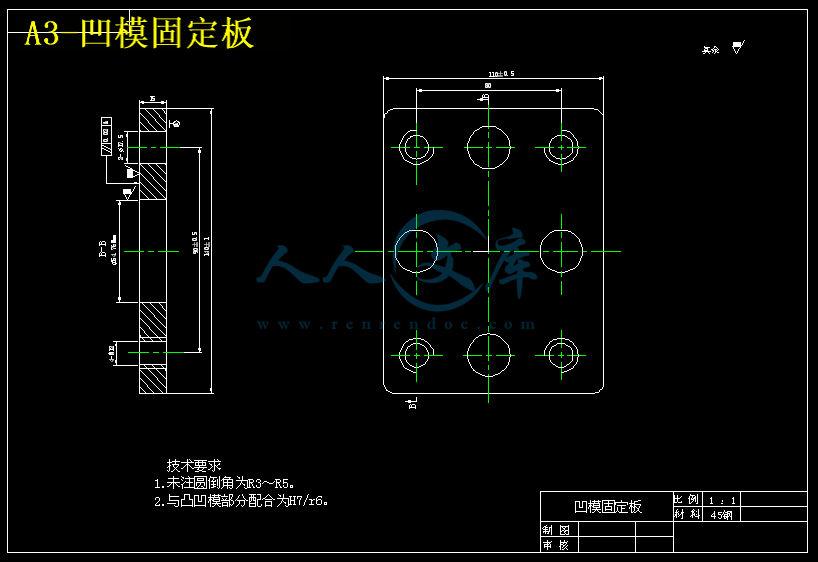

A3-凹模固定板.dwg

A3-卸料板.dwg

A3-固定板.dwg

A3-垫板2.dwg

A3-打杆.dwg

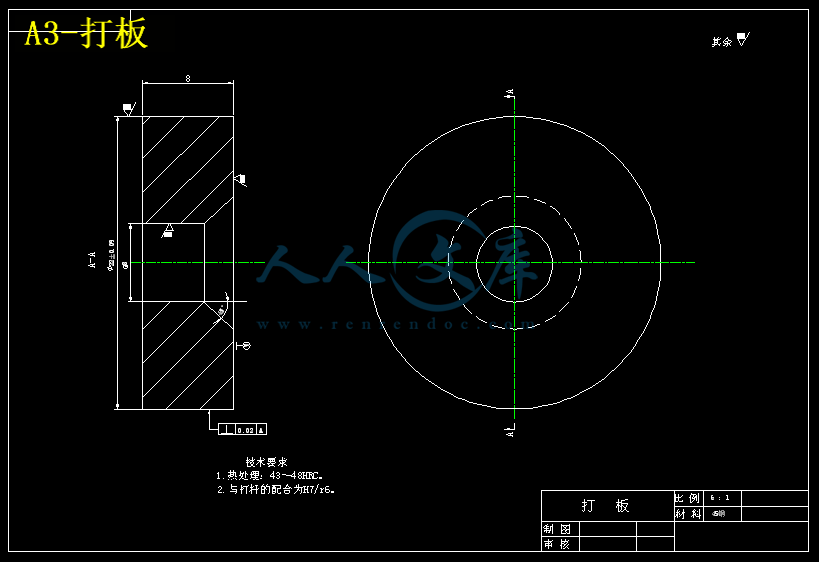

A3-打板.dwg

A4-盖冒垫片.dwg

压缩包内文档预览：(预览前20页/共36页)

编号：9944424 类型：共享资源大小：479.66KB 格式：RAR 上传时间：2018-04-06 上传人：俊****计 IP属地：江苏

40
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 垫片冲压模具设计 15 cad 图纸以及说明书仿单

资源描述：

摘要

随着中国工业不断地发展，模具行业也显得越来越重要。本次毕业设计的任务是盖冒垫片冲压工艺分析和模具的具体结构设计。通过查阅了相关文献资料，对接触片零件进行工艺性分析，选择并确定符合于给定条件的最优工艺方案，及进行了工艺与设计的有关计算，如：选择基本工序，确定其顺序、工序数目及工序组合形式。介绍了主要零部件的设计理念，详细剖析了设计过程中一些思路，以及某些非标准零件的使用特点。阐述了复合模的设计要点, 使产品质量达到设计要求。然后以此为基础，设计出冲压模具主要零件的结构。并在设计中，介绍了零件的排样图、定位设计、冲裁力的计算和压力中心的计算。

关键词：盖冒垫片模具设计复合模冲压工艺

With the continuous development of Chinese industry, the mold industry has become increasingly important. The graduation project's mission is to take cover gasket stamping process analysis and design of the specific structure of the mold. By consulting the relevant literature, parts of the contact plate process analysis, selection and determine the conditions found at the given optimum solution, and carried out the calculation and design process, such as: choice of basic processes, determine their order, the number of processes and process combinations. Introduced the main components of the design concept, detailed analysis of the design process, some ideas, and some non-standard parts to use features. Describes the design features of the composite model, so the product quality to meet the design requirements. Then this basis, design the structure of the major parts stamping die. And in the design, the layout of parts described map, locate the design, calculation and blanking force center of pressure calculations..

Keywords: Take cover gasket Mold Design Compound Die Stamping process

1绪论 5

1．绪论 1

1.1冲压的概念、特点及应用 1

1.2冲压的基本工序及模具 2

1.3冲压技术的现状及发展方向 3

2．工件工艺性分析 10

2.1拉深工艺及拉深模有设计 10

2.2有凸缘圆筒形件的拉深方法及工艺计算 11

2.3宽凸缘圆筒形件的工艺计算要点 12

2.4拉深凸模和凹模的间隙 13

2.5拉深凸模，凹模的尺寸及公差 13

2.6凹模圆角半径 15

2.7凸模圆角半径 15

3．冲裁工艺及冲裁模具的设计 17

3.1凸模与凹模刃口尺寸的计算 17

3.2凸、凹模刃口尺寸的计算方法 17

3.2.1落料 18

3.2.2冲孔 19

3.2.3凹模洞的类形 19

3.2.4凹模的外形尺寸 19

4．模具的其它零件 22

4.1模架 22

4.2模柄 23

4.3卸料板 24

4.4弹顶和推出装置 25

4.5导向装置（导柱导套） 25

4.6固定零件（固定板、垫板） 27

4.7连接零件 27

5．主要组件的装配 30

6．模具的工作过程 30

体会 33

参考文献 35

1.绪论

1.1冲压的概念、特点及应用

冲压是利用安装在冲压设备（主要是压力机）上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件（俗称冲压或冲压件）的一种压力加工方法。冲压通常是在常温下对材料进行冷变形加工，且主要采用板料来加工成所需零件，所以也叫冷冲压或板料冲压。冲压是材料压力加工或塑性加工的主要方法之一，隶属于材料成型工程术。

冲压所使用的模具称为冲压模具，简称冲模。冲模是将材料（金属或非金属）批量加工成所需冲件的专用工具。冲模在冲压中至关重要，没有符合要求的冲模，批量冲压生产就难以进行；没有先进的冲模，先进的冲压工艺就无法实现。冲压工艺与模具、冲压设备和冲压材料构成冲压加工的三要素，只有它们相互结合才能得出冲压件。

与机械加工及塑性加工的其它方法相比，冲压加工无论在技术方面还是经济方面都具有许多独特的优点。主要表现如下。

(1) 冲压加工的生产效率高，且操作方便，易于实现机械化与自动化。这是因为冲压是依靠冲模和冲压设备来完成加工，普通压力机的行程次数为每分钟可达几十次，高速压力要每分钟可达数百次甚至千次以上，而且每次冲压行程就可能得到一个冲件。

（2）冲压时由于模具保证了冲压件的尺寸与形状精度，且一般不破坏冲压件的表面质量,而模具的寿命一般较长,所以冲压的质量稳定,互换性好,具有“一模一样”的特征。

（3）冲压可加工出尺寸范围较大、形状较复杂的零件，如小到钟表的秒表，大到汽车纵梁、覆盖件等，加上冲压时材料的冷变形硬化效应，冲压的强度和刚度均较高。

（4）冲压一般没有切屑碎料生成，材料的消耗较少，且不需其它加热设备，因而是一种省料，节能的加工方法，冲压件的成本较低。

但是，冲压加工所使用的模具一般具有专用性，有时一个复杂零件需要数套模具才能加工成形，且模具制造的精度高，技术要求高，是技术密集形产品。所以，只有在冲压件生产批量较大的情况下，冲压加工的优点才能充分体现，从而获得较好的经济效益。

















内容简介：: 第1页1绪论11冲压的概念、特点及应用冲压是利用安装在冲压设备（主要是压力机）上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件（俗称冲压或冲压件）的一种压力加工方法。冲压通常是在常温下对材料进行冷变形加工，且主要采用板料来加工成所需零件，所以也叫冷冲压或板料冲压。冲压是材料压力加工或塑性加工的主要方法之一，隶属于材料成型工程术。冲压所使用的模具称为冲压模具，简称冲模。冲模是将材料（金属或非金属）批量加工成所需冲件的专用工具。冲模在冲压中至关重要，没有符合要求的冲模，批量冲压生产就难以进行；没有先进的冲模，先进的冲压工艺就无法实现。冲压工艺与模具、冲压设备和冲压材料构成冲压加工的三要素，只有它们相互结合才能得出冲压件。与机械加工及塑性加工的其它方法相比，冲压加工无论在技术方面还是经济方面都具有许多独特的优点。主要表现如下。1冲压加工的生产效率高，且操作方便，易于实现机械化与自动化。这是因为冲压是依靠冲模和冲压设备来完成加工，普通压力机的行程次数为每分钟可达几十次，高速压力要每分钟可达数百次甚至千次以上，而且每次冲压行程就可能得到一个冲件。（2）冲压时由于模具保证了冲压件的尺寸与形状精度，且一般不破坏冲压件的表面质量,而模具的寿命一般较长,所以冲压的质量稳定,互换性好,具有“一模一样”的特征。第2页（3）冲压可加工出尺寸范围较大、形状较复杂的零件，如小到钟表的秒表，大到汽车纵梁、覆盖件等，加上冲压时材料的冷变形硬化效应，冲压的强度和刚度均较高。（4）冲压一般没有切屑碎料生成，材料的消耗较少，且不需其它加热设备，因而是一种省料，节能的加工方法，冲压件的成本较低。但是，冲压加工所使用的模具一般具有专用性，有时一个复杂零件需要数套模具才能加工成形，且模具制造的精度高，技术要求高，是技术密集形产品。所以，只有在冲压件生产批量较大的情况下，冲压加工的优点才能充分体现，从而获得较好的经济效益。冲压模具在现代工业生产中，尤其是大批量生产中应用十分广泛。相当多的工业部门越来越多地采用冲压法加工产品零部件，如汽车、农机、仪器、仪表、电子、航空、航天、家电及轻工等行业。在这些工业部门中，冲压件所占的比重都相当的大，少则60以上，多则90以上。不少过去用锻造铸造和切削加工方法制造的零件，现在大多数也被质量轻、刚度好的冲压件所代替。因此可以说，如果生产中不谅采用冲压工艺，许多工业部门要提高生产效率和产品质量、降低生产成本、快速进行产品更新换代等都是难以实现的。12冲压的基本工序及模具由于冲压加工的零件种类繁多，各类零件的形状、尺寸和精度要求又各不相同，因而生产中采用的冲压工艺方法也是多种多样的。概括起来，可分为分离工序和成形工序两大类；分离工序是指使坯料沿一定的轮廓线分离而获得一定形状、尺寸和断面质量的冲压（俗称冲裁件）的工序；成形工序是指使坯料第3页在不破裂的条件下产生塑性变形而获得一定形状和尺寸的冲压件的工序。上述两类工序，按基本变形方式不同又可分为冲裁、弯曲、拉深和成形四种基本工序，每种基本工序还包含有多种单一工序。在实际生产中，当冲压件的生产批量较大、尺寸较少而公差要求较小时，若用分散的单一工序来冲压是不经济甚至难于达到要求。这时在工艺上多采用集中的方案，即把两种或两种以上的单一工序集中在一副模具内完成，称为组合的方法不同，又可将其分为复合级进和复合级进三种组合方式。复合冲压在压力机的一次工作行程中，在模具的同一工位上同时完成两种或两种以上不同单一工序的一种组合方法式。级进冲压在压力机上的一次工作行程中，按照一定的顺序在同一模具的不同工位上完面两种或两种以上不同单一工序的一种组合方式。复合级进在一副冲模上包含复合和级进两种方式的组合工序。冲模的结构类型也很多。通常按工序性质可分为冲裁模、弯曲模、拉深模和成形模等；按工序的组合方式可分为单工序模、复合模和级进模等。但不论何种类型的冲模，都可看成是由上模和下模两部分组成，上模被固定在压力机工作台或垫板上，是冲模的固定部分。工作时，坯料在下模面上通过定位零件定位，压力机滑块带动上模下压，在模具工作零件（即凸模、凹模）的作用下坯料便产生分离或塑性变形，从而获得所需形状与尺寸的冲件。上模回升时，模具的卸料与出件装置将冲件或废料从凸、凹模上卸下或推、顶出来，以便进行下一次冲压循环。13冲压技术的现状及发展方向第4页随着科学技术的不断进步和工业生产的迅速发展，许多新技术、新工艺、新设备、新材料不断涌现，因而促进了冲压技术的不断革新和发展。其主要表现和发展方向如下。1冲压成形理论及冲压工艺方面冲压成形理论的研究是提高冲压技术的基础。目前，国内外对冲压成形理论的研究非常重视，在材料冲压性能研究、冲压成形过程应力应变分析、板料变形规律研究及坯料与模具之间的相互作用研究等方面均取得了较大的进展。特别是随着计算机技术的飞跃发展和塑性变形理论的进一步完善，近年来国内外已开始应用塑性成形过程的计算机模拟技术，即利用有限元（FEM）等有值分析方法模拟金属的塑性成形过程，根据分析结果，设计人员可预测某一工艺方案成形的可行性及可能出现的质量问题，并通过在计算机上选择修改相关参数，可实现工艺及模具的优化设计。这样既节省了昂贵的试模费用，也缩短了制模具周期。研究推广能提高生产率及产品质量、降低成本和扩大冲压工艺应用范围的各种压新工艺，也是冲压技术的发展方向之一。目前，国内外相继涌现出精密冲压工艺、软模成形工艺、高能高速成形工艺及无模多点成形工艺等精密、高效、经济的冲压新工艺。其中，精密冲裁是提高冲裁件质量的有效方法，它扩大了冲压加工范围，目前精密冲裁加工零件的厚度可达25MM，精度可达IT1617级；用液体、橡胶、聚氨酯等作柔性凸模或凹模的软模成形工艺，能加工出用普通加工方法难以加工的材料和复杂形状的零件，在特定生产条件下具有明显的经济效果；采用爆炸等高能效成形方法对于加工各种尺寸在、形状第5页复杂、批量小、强度高和精度要求较高的板料零件，具有很重要的实用意义；利用金属材料的超塑性进行超塑成形，可以用一次成形代替多道普通的冲压成形工序，这对于加工形状复杂和大型板料零件具有突出的优越性；无模多点成形工序是用高度可调的凸模群体代替传统模具进行板料曲面成形的一种先进技术，我国已自主设计制造了具有国际领先水平的无模多点成形设备，解决了多点压机成形法，从而可随意改变变形路径与受力状态，提高了材料的成形极限，同时利用反复成形技术可消除材料内残余应力，实现无回弹成形。无模多点成形系统以CAD/CAM/CAE技术为主要手段，能快速经济地实现三维曲面的自动化成形。2冲模是实现冲压生产的基本条件在冲模的设计制造上,目前正朝着以下两方面发展一方面,为了适应高速、自动、精密、安全等大批量现代生产的需要，冲模正向高效率、高精度、高寿命及多工位、多功能方向发展，与此相比适应的新型模具材料及其热处理技术，各种高效、精密、数控自动化的模具加工机床和检测设备以及模具CAD/CAM技术也在迅速发展；另一方面，为了适应产品更新换代和试制或小批量生产的需要，锌基合金冲模、聚氨酯橡胶冲模、薄板冲模、钢带冲模、组合冲模等各种简易冲模及其制造技术也得到了迅速发展。精密、高效的多工位及多功能级进模和大型复杂的汽车覆盖件冲模代表了现代冲模的技术水平。目前，50个工位以上的级进模进距精度可达到2微米，多功能级进模不仅可以完成冲压全过程，还可完成焊接、装配等工序。我国已能自行设计制造出达到国际水平的精度达25微米，进距精度23微米，第6页总寿命达1亿次。我国主要汽车模具企业，已能生产成套轿车覆盖件模具，在设计制造方法、手段方面已基本达到了国际水平，但在制造方法手段方面已基本达到了国际水平，模具结构、功能方面也接近国际水平，但在制造质量、精度、制造周期和成本方面与国外相比还存在一定差距。模具制造技术现代化是模具工业发展的基础。计算机技术、信息技术、自动化技术等先进技术正在不断向传统制造技术渗透、交叉、融合形成了现代模具制造技术。其中高速铣削加工、电火花铣削加工、慢走丝切割加工、精密磨削及抛光技术、数控测量等代表了现代冲模制造的技术水平。高速铣削加工不但具有加工速度高以及良好的加工精度和表面质量（主轴转速一般为1500040000R/MIN）,加工精度一般可达10微米，最好的表面粗糙度RA1微米），而且与传统切削加工相比具有温升低（工件只升高3摄氏度）、切削力小，因而可加工热敏材料和刚性差的零件，合理选择刀具和切削用量还可实现硬材料（60HRC）加工；电火花铣削加工（又称电火花创成加工）是以高速旋转的简单管状电极作三维或二维轮廓加工（像数控铣一样），因此不再需要制造昂贵的成形电极，如日本三菱公司生产的EDSCAN8E电火花铣削加工机床，配置有电极损耗自动补偿系统、CAD/CAM集成系统、在线自动测量系统和动态仿真系统，体现了当今电火花加工机床的技术水平；慢走丝线切割技术的发展水平已相当高，功能也相当完善，自动化程度已达到无人看管运行的程度，目前切割速度已达到300MM/MIN,加工精度可达15微米，表面粗糙度达RA0102微米2精度磨削及抛光已开始使用数控成形磨床、数控光学曲线磨床、数控连续轨迹坐标磨床及自动抛光等先进设备和技术模具加工过程中的检测技术也取得了很第7页大的发展,现在三坐标测量机除了能高精度地测量复杂曲面的数据外,其良好的温度补偿装置、可靠的抗振保护能力、严密的除尘措施及简单操作步骤，使得现场自动化检测成为可能。此外，激光快速成形技术（RPM）与树脂浇注技术在快速经济制模技术中得到了成功的应用。利用RPM技术快速成形三维原型后，通过陶瓷精铸、电弧涂喷、消失模、熔模等技术可快速制造各种成形模。如清华大学开发研制的“MRPMS型多功能快速原型制造系统”是我国自主知识产权的世界惟一拥有两种快速成形工艺（分层实体制造SSM和熔融挤压成形MEM）的系统，它基于“模块化技术集成”之概念而设计和制造，具有较好的价格性能比。一汽模具制造公司在以CAD/CAM加工的主模型为基础，采用瑞士汽巴精化的高强度树脂浇注成形的树脂冲模应用在国产轿车试制和小批量生产开辟了新的途径。3冲压设备和冲压生产自动化方面性能良好的冲压设备是提高冲压生产技术水平的基本条件，高精度、高寿命、高效率的冲模需要高精度、高自动化的冲压设备相匹配。为了满足大批量高速生产的需要，目前冲压设备也由单工位、单功能、低速压力机朝着多工位、多功能、高速和数控方向发展，加之机械乃至机器人的大量使用，使冲压生产效率得到大幅度提高，各式各样的冲压自动线和高速自动压力机纷纷投入使用。如在数控四边折弯机中送入板料毛坯后，在计算机程序控制下便可依次完成四边弯曲，从而大幅度提高精度和生产率；在高速自动压力机上冲压电机定转子冲片时，一分钟可冲几百片，并能自动叠成定、转子铁芯，生产效率比普通压力机提高几十倍，材料利用率高达97；公称压力为250KN的高速压力机的滑第8页块行程次数已达2000次/MIN以上。在多功能压力机方面，日本田公司生产的2000KN“冲压中心”采用CNC控制，只需5MIN时间就可完成自动换模、换料和调整工艺参数等工作；美国惠特尼公司生产的CNC金属板材加工中心，在相同的时间内，加工冲压件的数量为普通压力机的410倍，并能进行冲孔、分段冲裁、弯曲和拉深等多种作业。近年来，为了适应市场的激烈竞争，对产品质量的要求越来越高，且其更新换代的周期大为缩短。冲压生产为适应这一新的要求，开发了多种适合不同批量生产的工艺、设备和模具。其中，无需设计专用模具、性能先进的转塔数控多工位压力机、激光切割和成形机、CNC万能折弯机等新设备已投入使用。特别是近几年来在国外已经发展起来、国内亦开始使用的冲压柔性制造单元（FMC）和冲压柔性制造系统（FMS）代表了冲压生产新的发展趋势。FMS系统以数控冲压设备为主体，包括板料、模具、冲压件分类存放系统、自动上料与下料系统，生产过程完全由计算机控制，车间实现24小时无人控制生产。同时，根据不同使用要求，可以完成各种冲压工序，甚至焊接、装配等工序，更换新产品方便迅速，冲压件精度也高。4冲压标准化及专业化生产方面模具的标准化及专业化生产，已得到模具行业和广泛重视。因为冲模属单件小批量生产，冲模零件既具的一定的复杂性和精密性，又具有一定的结构典型性。因此，只有实现了冲模的标准化，才能使冲模和冲模零件的生产实现专业化、商品化，从而降低模具的成本，提高模具的质量和缩短制造周期。目前，国外先进工业国家模具标准化生产程度已达7080，模具厂只需设计制造工第9页作零件，大部分模具零件均从标准件厂购买，使生产率大幅度提高。模具制造厂专业化程度越不定期越高，分工越来越细，如目前有模架厂、顶杆厂、热处理厂等，甚至某些模具厂仅专业化制造某类产品的冲裁模或弯曲模，这样更有利于制造水平的提高和制造周期的缩短。我国冲模标准化与专业化生产近年来也有较大发展，除反映在标准件专业化生产厂家有较多增加外，标准件品种也有扩展，精度亦有提高。但总体情况还满足不了模具工业发展的要求，主要体现在标准化程度还不高（一般在40以下），标准件的品种和规格较少，大多数标准件厂家未形成规模化生产，标准件质量也还存在较多问题。另外，标准件生产的销售、供货、服务等都还有待于进一步提高。第10页2、工件工艺性分析如右图1所示工件为有凸缘圆筒形零件，且在凸缘上均匀分布4个相同的孔。故可得知此工件为落料拉深冲孔所得，其加工工艺过程为落料拉深冲孔,各尺寸关系如图1所示21拉深工艺及拉深模有设计1、设计要点设计确定拉深模结构时为充分保证制件的质量及尺寸的精度，应注意以下几点1）拉深高度应计算准确，且在模具结构上要留有安全余量，以便工件稍高时仍能适应。第11页2）拉深凸模上必须设有出气孔，并注意出气孔不能被工件包住而失去作用。3）有凸缘拉深件的高度取决胜于上模行程，模具中要设计有限程器，以便于模具调整。4）对称工件的模架要明显不对称，以防止上、下模位置装错，非旋转工件的凸、凹模装配位置必须准确可行，发防松动后发生旋转，偏移而影响工件质量，甚至损坏模具。5）对于形状复杂，需经过多次拉深的零件，需先做拉深模，经试压确定合适的毛坯形状和尺寸后再做落料模，并在拉深模上按已定形的毛坯，设计安装定位装置。6）弹性压料设备必须有限位器，防止压料力过大。7）模具结构及材料要和制件批量相适应。8）模架和模具零件，要尽是使用标准化。9）放入和取出工件，必须方便安全。22有凸缘圆筒形件的拉深方法及工艺计算有凸缘筒形件的拉深原理与一般圆筒形件是相同的，但由于带有凸缘，其拉深方法及计算方法与一般圆筒形件有一定差别。1）在凸缘拉深件可以看成是一般圆筒形件在拉深未结束时的半成品，即只将毛坯外径拉深到等于法兰边（即凸缘）直径DF时的拉深过程就结束。因此其变形区的压力状态和变形特点应与圆筒形件相同。第12页根据凸缘的相对直径DF/D比值同有凸缘筒形件可分为窄凸缘筒形件（DF/D1114）和宽凸缘筒形件（DF/D14）。显然此工件DF/D50/2123814为宽凸缘筒形件。下面着重对宽凸缘件的拉深进行分析，主要介绍其与直壁筒形件的不同点。当RPRDR时（图2）,宽凸缘件毛坯直径的计算公式为（1）RFDH47D根据拉深系数的定义宽凸缘件总拉深系数仍可表示为（2）DRHDMF43/1223宽凸缘圆筒形件的工艺计算要点1毛坯尺寸的计算，毛坯尺寸的计算仍按等面积原理进行，参考无凸缘筒形件毛坯的计算方法计算，毛坯直径的计算公式见式（1），其中DF要考虑修边余量，其值可从冲压工艺与模具设计表422中查得16MM即DF5016516MM则D5475MM5321472165第13页根据拉深系数的定义，宽凸缘件总拉深系数仍可表示为M38047521DD2判断工件是否一次拉成，这只须比较工件实际所需的总拉深系数和H/D与凸缘件第一次拉深系数和极限拉深系数的相对高度即可。M总M1，当1，H/DH1/D1时可以一次拉成，工序计算到此结束，否则应进行多次拉深。M总038H/D033。由冲压工艺与模具设计表426查得此凸缘件的第27一次拉深系数M1037。由表427查得此凸缘件的第一次拉深最大相对高度H1/D1028035之间，可知M总M1，H/DH1/D1可一次拉成。24拉深凸模和凹模的间隙拉深模间隙是指单面间隙，间隙的大小对拉深力，拉深件的质量，拉深模的寿命都有影响，若C值大小，凸缘区变厚的材料通过间隙时，校正和变形的阻力增加，与模具表面间的摩擦，磨损严重，使拉深力增加，需件变薄严重，甚至拉破，模具寿命降低。间隙小时得到的零件侧壁平直而光滑，质量较好，精度较高。间隙过大时，对毛坯的校直和挤压作用减小，拉深力降低，模具的寿命提高，但零件的质量变差，冲出的零件侧壁不直。因此拉深模的间隙值也应合适，确定C时要考虑压边状况，拉深次数和工件精度高。其原则是即要考虑材料本身的公差，又要考虑板料的增厚现象，间隙一般都比毛坯厚度略大一些。不用压边圈时，考虑到起皱的可能性取间隙值为第14页C（111）TMAX有压边圈时，间隙数值也可按表463取值（冲压工艺与模具设计），此工件的拉深间隙可取，C11T11MM25拉深凸模，凹模的尺寸及公差工件的尺寸精度由末次拉深的凸、凹模的尺寸及公差决定，因此除最后一道拉深模的尺寸公差需要考虑外，首次及中间各道次的模具尺寸公差和拉深半成品的尺寸公差没有必要做严格限制。这是模具的尺寸只取等于毛坯的过渡尺寸即可。此工件内形尺寸公差有要求，故以凸模为基准，先定凸模尺寸考虑到凸模基本不磨损，（其尺寸关系如图3所示）以及工件的回弹情况，凸模开始尺寸不要取得过大。其值为DP（D04）P凸模尺寸为DD（D042C）D第15页凸、凹模的制造公差P和D可根据工件的公差来选定。工件公差为TT13级以上时P和D可按TT68级取，工件公差在IT14级以下时，则P和D可按IT10级取DP（200402）00021200800021MMDD（D042C）0D（200402211）0D222800021MM26凹模圆角半径RD拉深时，材料在经过凹模圆角时不仅因为发生弯曲变形需要克服弯曲阻力，还要克服因相对流动引起的磨檫阻力，所以RD大小对拉伸工件的影响非常大。主要有以下影响1）拉伸力的大小；2）拉伸件的质量；3）拉伸模的寿命。RD小时材料对凹模的压力增加，磨檫力增大，磨损加剧，使磨具的寿命降低。所以RD的值即不第16页能太大，也不能太小。在生产上一般应尽量避免采用过小圆角半径，在保证工件质量的前提下尽量取大值，以满足模具寿命要求。通常可按经验公式计算RDTD）（80式中D为毛坯直径或上道工序拉深件直径；D为本道拉深后的直径RD应大于或等于2T，若其值小于2T，一般很难拉出，只能靠拉深后整形得到所需零件，故可取RD25MM27凸模圆角半径RP凸模圆角半径对拉深工序的影响没有凹模圆角半径大，但其值也必须合格，一般首次拉深时凸模圆角半径为RP（0710）RD这里取RP10RD25MM第17页3冲裁工艺及冲裁模具的设计31凸模与凹模刃口尺寸的计算冲裁件的尺寸精度主要决定于模具刃口的尺寸精度。模具的合理间隙也要靠模具刃口尺寸制造精度来保证。正确确定模具刃口尺寸及其制造公差，是设计冲裁模的主要任务之一。从生产实践可发现由于凸凹模之间存在间隙，使落下的料或伸出的孔却带有锥度，且落料件的大端尺寸等于凹模尺寸，冲孔件的小端尺寸等于凸模尺寸；在测量于使用中，落料件以大端尺寸为基准，冲孔件以小端尺寸为基准。32凸、凹模刃口尺寸的计算方法由于加工模具的方法不同，凸模与凹模刃口部分尺寸的计算公式与制造公差的标注也不同，刃口尺寸的计算方法可分为以下两种情况凹模与凸模分开第18页加工，凸模和凹模配合加工，从此工件的结构上分析，选择凸模与凹模分开加工的制造方法采用这种方法，凸模和凹模分别按图纸加工至尺寸，要分别标注凸模和凹模的刃口尺寸及制造公差（凸模P、凹模D），适用于圆形或简单形状的制件。为了保证初始间隙值小于最大合理间隙2CMAX，必须满足下列条件MINAX2CDP或取40INAXP26CD也就是说，新制造模具应该是，否则制造的模具部隙已MAX2CIDP超过允许变动范围2CMIN2CMAX,影响模具的使作寿命。下面对落料和冲孔两咱情况分别进行讨论。321落料高工件的尺寸为D0，根据计算原则，落料时以凹模为设计基准。首先确定凹模尺寸，凹模的基本尺寸接近或等于制件轮廓的最小极限尺寸，再减小凸模尺寸以保证最小合理间隙值2CMIN。第19页名部分分配位置如图5（A）所示。其计算公式如下（3）DDD0MAX4PCNP0INAX2代入数据得MMD030396544675PDPD0190MIN82校核；由此可知，只有缩小、，提041049PDPD高制造精度，才保证间隙在合理范围内，此时可取、MP01640，放得MD02460MDD024865DP75322冲孔设冲孔尺寸为，根居以上原则，冲孔时以凸模设计为基准，首先确定凸0D模刃口尺寸，使凸模基本尺寸接近或等于工件孔的最大极限尺寸，再增大凹模第20页尺寸，凸模制造偏差为负偏差，凹模取正偏差，名部分分配位置如图5B所示，其计算公式如下DDPDPCCN0MININMI0I22在同一工步制件上冲出两个以上孔时，凹模型孔中心距LD按下式确定P1250LMIND代入数据M17P09092510D校核满足间隙条件）091402DP孔距尺寸M0375612LIND323凹模洞的类形常用凹模洞口的类形如图6所示第21页图6其中图A、B、C为直筒式刃的凹模，其特点是制造方便，刃口强度高，刃磨后工作部分尺寸不变，广泛用于冲裁公差要求较小，形状复杂的精密制件。但因废料（或制件的聚集而增大了推件力和凹模的胀裂力，给凸、凹模的强度都带来了不利的影响。一般复合模上出件的冲裁模用图A、C型，下出件的冲裁模用图B或图A型，图D、E型是锥筒式刃口，在凹模内不聚集材料，侧壁磨损小，但刃口强度差，刃磨后刃口径向尺寸略有增大（如300时，刃磨01MM时，其尺寸增大00017MM凹模锥角，后角和洞高度H，均随制件材料厚度增加而增大，一般取15302030H410MM综上所述及其对工件孔分析，选择B型凹模洞口，取H6MM20324凹模的外形尺寸凹模的外形一般有矩形与圆形两种。凹模的外形尺寸应保证凹模有足够的强度，刚度和修磨量，凹模的外形尺寸一般是根据被冲材料的厚度和冲裁件的第22页最大外形尺寸来确定的如图7所示凹模的厚度为1KB15凹模壁厚度为C152H3040MM式中B为冲裁件的最大外形尺寸；K为系数,是考虑板料厚度影响的系数可以冲压工艺与模具设计表282中查得代入数据可得冲孔凹模H15MMC30MM落料凹模H035547520MMC40MM第23页4模具的其它零件41模架1、模具除简单冲模外，一般冲模多利用模架的结构。模架的和种类很多，要根据模具的精度要求，模具的类别，模具的大小选择合适的模架模架的选择可从实用模具技术手册P192页选择标准架。根据查阅的内容及分析，此复合模可选用后侧导柱模架导、导柱安装在后侧，有偏心裁荷时容易歪斜，滑动不够平稳，可从左右前三个方向关料操作比较方便。常用于一般要求的小型工件的冲裁和拉深模。所选模架的结构及尺寸关系如图8所示L250MMB160MM上模座25016045下模座25016050导柱，32190导套3210543HMAX210HMIN170MM第24页其余尺寸见上下模座零件图，可以冲压手册冲压模具常用标准件选择。42模柄模柄有多种形式，要根据模具的结构特点，选用模柄的形式模柄的直径根据所选压力机的模柄孔径确定，模柄可根据实用模具技术手册P201页选择，经查阅各种模柄的特点，选用压入式模柄，这种模柄应用比较广泛压入模柄的结构和尺寸，可参表1110制造，表中B型模柄中间有孔可按装打料杆，用压力机的打料模杆进行打料，模柄的结构及尺寸关系如图9所示。图9第25页D30M06519D320259D142MMH78MMH230MMH15MMB2MMA05MMD1H7600120D211MM43卸料板卸料板的主要作用是将冲压的料从凸模或凸、凹模上推下来，此外在进模比较复杂的模具中，卸料板还具有保护小凸模作用，常用的卸料板结构形式及适用范围见表1124和第八章级进模表810实用模具技术手册卸料板的尺寸可根据实用模具技术手册表1125查得，本模具选用弹压式卸料板。卸料板的结构与尺寸关系如图10所示，第26页HO16MMB150MMC0102T02MM44弹顶和推出装置弹顶装置由弹簧元件组成装于模具的下面通过顶杆起到推料的作用，弹顶装置通常在压力机的工作台孔中，弹顶装置结构形式见表1126实用模具技术手册，具体结构及尺寸见装配图及零件图所示，见图表（10）设计模具时选用标准的弹簧。已知冲裁时卸料为FQ38可选圆钢丝螺压缩弹簧，由表1128查得D80MMD250MMF1990NDMAX38MMDMIN62MM节距P149MM45导向装置（导柱导套）导向装置指得是模架上的导柱、导套。模具在开模，闭模过程中，导柱和导套起导向的作用，使得凸凹模正确的闭合，故此，导柱、导套需要有严格的第27页配合精度及尺寸要求，导柱、导套的选择可以冲压手册中选取，（取H7/H6配合）如图11A导柱的具体尺寸为D32L190MMM016导套的具体尺寸为图11B图11D32025DR6450534L105MMH43MM第28页L25MM油槽数为2B3；A146固定零件（固定板、垫板）1）垫板的作用是承受凸模和凹模的压力，防止过大的冲压，在上下模座上压出凹坑，影响模具的正常工作，垫板厚度根据压力机的大小选择，一般取512MM，外形与固定板相同，材料45钢，热处理后硬度为4548HRC，如图12AB所示垫板在模具中的受力情况2）固定板固定板的作用起固定凸、凹模，防止其在冲压过程中松动，造成模具的损坏，固定板的形状要根据凸、凹模而定，而外形尺寸与垫板相似。固定板和具体形状尺寸见零件图所示。47连接零件第29页此类零件包括螺钉、销钉等，主要作用是联接其它零部伯，使之共同完成工件的制造，螺钉和销钉可由冲压手册第十章、第七、八章查选，形状及尺寸见七、八节图所示现选螺钉M12圆柱销D8，则冲压模上有关螺钉孔的尺寸见表1028冲压手册D27D175卸料螺钉选M16，具体尺寸见表1029冲压手册五、压力机的选择压力机的选择要考虑，冲裁力、拉深力以及卸料力、推件力、顶件力，压力机的总吨位应大于等以上所有力之和13倍，普通刃冲裁模，其冲裁力FP一般可按下式计算。FPKPTL式中为材料的抗剪强度，L为冲裁周边总长（MM）,T为材料厚度，系数KP是考虑到冲裁模刃口的磨损，凸模与凹模间隙的波动（数值的变化或分布不均匀）润滑情况，材料力学性能与厚度公差的变化等因素而设置的安全系数，一般取13，当查不到强度时，可用强度，B代替，而取KP1的近似计算法计算，材料钢的强度可以冲压工艺与模具设计表141查得260MPA360MPA。现取340MPAFP1131314547534076KNFP213131453407KN影响卸料力、推料力和顶件力的因素很多，要精确的计算出很困难，在实际生产采用经验公式计算第30页卸料力FQKFP推料力FQ1NK1FP顶件力FQ2K2FP式中卸料力系数，其值为002006（薄料取大值，厚料取小值）推件力系数，其值为003007（薄料取大值，厚料取小值）顶件力系数，其值为004008（薄料取大值，厚料取小值）N为梗塞在凹模内的制件或废料数量，NH/T，H为直刃口部分的高，T为材料的厚度，H取410MM,现取H6MM本模具中只有卸料力和推件力即可则FQ0057638KNFQ16/10067252KN2）拉深力理论计算拉深力可以推导，但它使用不便，生产中常利用经验公式计算拉深力，第次拉深（一次拉深成形时）F1D1TBK1式中B为材料的抗拉强度，K1为系数，查表454（冲压工艺与模具设计）代入数据可得F13142113901257KN压边力FQ02525764KM卸料力FQKF004257102KN综上所述F总7673822525764102123KN第31页F压力13F总13123160KN由实用模具技术手册P22页，应用压力机的选择查表23可选择J2316型压力机，其参数可参考表235主要组件的装配1模柄的装配，因为所示模具的模柄是从以上模座的下而向上压入的，所以在安装凸模固定板和垫板之前，应先把模柄装好。模柄与上模座的配合要求是H7/M6装配时，先在压力机上将模柄压入，再加工定俭销孔或螺纹孔。然后把模柄端面突出部分锉平或磨平，安装好模柄后，用角尺检查模柄与上模座上平面的垂有度。2、凸模和装配，凸模与固定板的配合要求为H7/M6。装配时，先在压力机上将凸模固定板内，检查凸模的垂直度，然后将固定板的上平面与凸模尾部一起磨平，为了保持凸模刀口锋利还应将凸模的端面磨平。3、弹压卸料板的装配，弹压卸料板起压料和卸料的作用。装配的保证它与凸模之间具有适当的间隙，其装配方法是，将弹压卸料板装入固定板的凸模内，在固定板与卸料板之间垫上平行垫块，并用平等夹板将它们夹紧，然后按卸料板上的螺孔在固定板上抽窝，拆开后钻固定板上的螺钉穿过孔。4、模架的技术要求及装配组成模架的各零件均应符合相应的技术条件，其中特别重要的是每对导柱，导套的配合间隙应符合要求。装配成套的模架，多项技术指标（上模座上平面对下模座下平面的平行度）导柱轴心线对下模座下平面的垂直度和导套孔轴心线对上模座下面垂直度）应第32页符合相应精度等级要求。装配后的模架，上模座沿导柱上、下移动平稳无阻滞现象，压入上、下模座的导柱导柱离其它装表面应有12MM距离，压入后就牢固。装配成套的模架，各零件的工作表不应有碰伤，裂以及其它机械损伤,模架的装配主要指导柱导套的装配，目前大多数导柱，导套与模座之间采用过盈配合，但也有少数采用粘工艺的，即将上下模座孔扩大，降低其加工要求，
