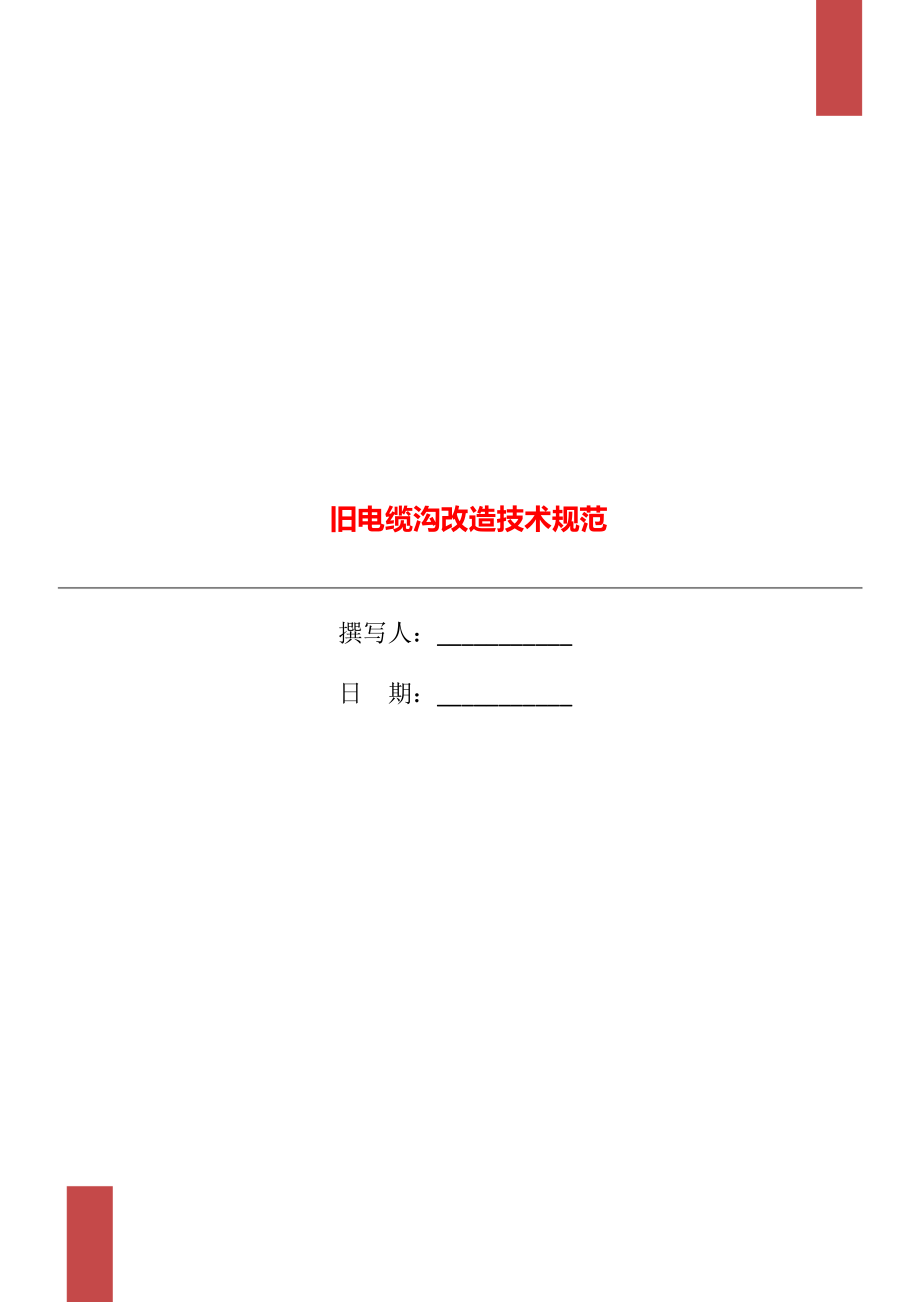

1、 旧电缆沟改造技术规范撰写人：_日 期：_旧电缆沟改造技术规范1、电力建设施工及验收技术规范（建筑工程篇）2、火电施工质量检验及评定标准（第一篇土建工程篇）3、混凝土结构工程施工质量验收规范GB50204-_4、电力建设安全工作规程（火力发电厂部分）5、工程测量规范GB50026-_6、_有限公司电缆沟走向图二.工程概况本工程为_有限公司#3#4机组部分公用电缆沟改造，由砖砌电缆沟、混凝土浇筑电缆沟，砖砌集水井、混凝土浇筑盖板等组成，电缆沟总长约668m，新做承重盖板约20米，活动盖板约50米，此次改造的工程范围及项目如下：1、由于电缆沟施工较早，后又经多次施工改造，现电缆沟内部有积水、部分段

2、有积灰或者杂物，此次改造以上电缆沟需要掀开全部电缆盖板，对电缆沟内部杂物、积灰进行全面清理（清理长度约100米），整理规范电缆摆放，对锈蚀的电缆支架进行防腐处理，对锈蚀特别严重的进行更换，排除电缆沟内积水，对渗水部位进行防水处理。2、根据现场情况，预计增加防火防水隔离墙不少于12处，增加集水井不少于3处，防火防水墙要符合电力要求，集水井尺寸2_1.5_1.5m，24砖墙1:2水泥砂浆抹至少2cm厚。集水井位置根据现场电缆沟积水情况确定位置。3、对电缆沟本体基础进行加高处理，高出地面一砖高，盖板掀开后对电缆沟地基凿毛方能进行加高施工，施工前并用高压水冲洗干净，加高后上盖电缆沟盖板，盖板两边10c

3、m抹坡，盖板顶部侧面全部覆盖1:2水泥砂浆厚度不少于3cm厚。4、电缆沟过路两边及电缆沟拐弯处预留活动盖板，活动盖板单层配筋，主筋不小于8间隔不大于20cm、配筋不小于6间隔不大于20cm，混凝土采用C25，厚度大于10cm。正常位置电缆沟每隔10米预留活动盖板，引风机周围过路处需要承重盖板，承重盖板采用双层配筋主筋不小于14间隔不大于10cm、配筋不小于6间隔不大于20cm，混凝土采用C25,厚度大于18cm。三、工期预计开工日期_年_月15日，竣工日期_年_月15日，共计30日历天数，如遇特殊情况，工期顺延。四、施工及质量要求抹灰砂浆的配合比应严格按设计要求1：2水泥沙浆搅拌，并掺5%防水

4、粉，砂浆应控制在初凝前用完。抹灰前，基层表面的灰尘、污垢和油渍等，应清除干净，并洒水湿润。抹下层灰时，应待前一层抹灰层凝结后，方可涂抹后一层。抹灰工程的面层不得有裂缝，各抹灰层间不得有脱层、空鼓现象产生，表面应达到光滑、洁净、颜色均匀，无抹纹，清晰美观。五、安全施工保证措施建立安全施工_机构，制定安全生产管理制度，是进行安全生产的_保证。加强进场人员安全教育工作，进行三级安全交底、提高进场人员的安全意识。制定安全目标计划和安全施工策划，针对施工中的具体情况，对危险点、源，有安全隐患的部位，进行有预见、有准备、有计划、有步骤地设计安全防护措施。分析施工过程中人、物、环境诸因素导致安全事故的机率，

5、进行有重点的安全防护计划，具体设施、警示标牌布置等。特种作业，必须经专门安全培训，持证上岗。严禁违章指挥、违章作业、违反劳动纪律。进场人员，必须正确使用防护用品。基槽临边必须设置安全警戒线。机械操作，必须持证上岗，并按照安全要求进行使用。用电设备必须一机、一闸、一箱、一漏，作业前必须按规定进行检查和试运转，作业完毕，拉闸、断电，锁好电箱。各类电气、线路、箱柜的_，必须按照安全规范进行，禁止乱拉、乱接。施工现场照明，高度不得低于2.4m，必须使用安全电压。严格遵守电力建设安全施工管理规定、电力建设安全工作规程进入施工现场必须携带并正确使用个人安全防护用品。严禁赤脚或穿拖鞋进入施工现场。严禁酒后或

6、带病上岗作业。工作时间不准打闹、争吵，思想要集中，坚守岗位，未经许可不得从事非工种作业，服从领导和安全检查员指挥。二米以上的高处作业，无安全设施的必须戴好安全帽，扣好保险带，高处作业不准穿硬底鞋或带钉易滑鞋，不准往上或向下乱抛材料和工具。各种电动工具必须有可靠有效的安全防护，不懂电气和机械的人员严禁使用和玩弄机电设备吊装区域非操作人员严禁入内，吊装机械必须完好，桅杆垂直_严禁站人。不准在禁止吸烟的地方吸烟和动火。班组每天必须进行班前安全活动，明确施工部位，施工要求，安全要求。每道工序施工前，必须进行安全技术交底。六、电缆沟盖板拆除工作要求施工重点、难点电缆沟盖板吊卸危险点及注意事项1、盖板吊卸过程中盖板的脱落、断裂砸到运行电缆2、盖板在吊装过程中对其他管线的伤害3、盖板在装卸及运输工程中对人的伤害施工细节盖板拆除时应有有经验的工作人员在现场
