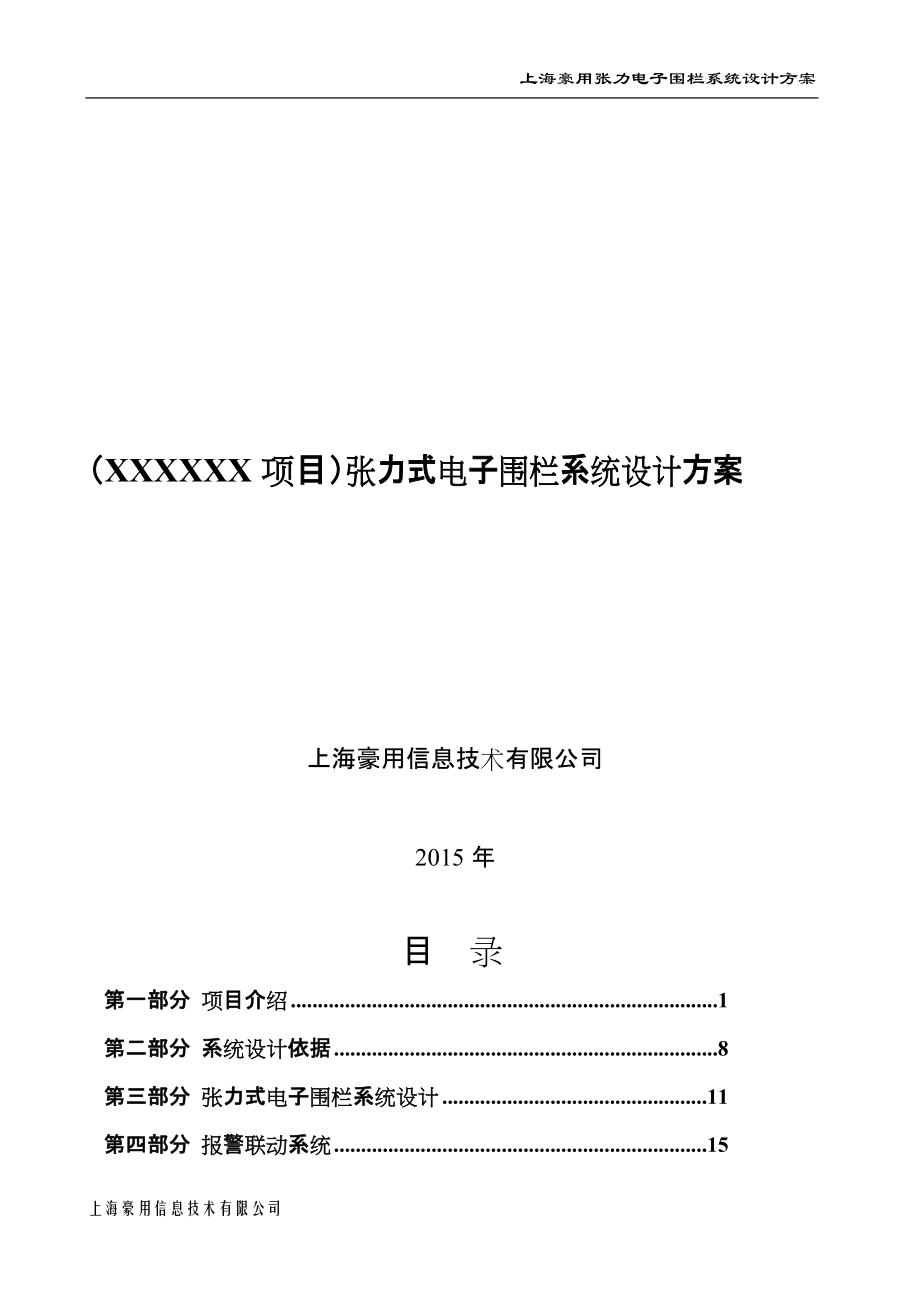

1、上海豪用张力电子围栏系统设计方案（XXXXXX项目）张力式电子围栏系统设计方案上海豪用信息技术有限公司2015年目 录第一部分 项目介绍1第二部分 系统设计依据8第三部分 张力式电子围栏系统设计11第四部分 报警联动系统15第五部分 售后服务承诺18 第一部分 项目介绍1.1项目概况简介“XXXXXX”位于浙江台州椒江区，对XXXXXX的全校师生生命财产安全的重要性来说是不言而喻的，所以针对“XXXXXX”项目建设的重要性，我方按照“先进性、实用性、可靠性、兼容性、冗余性”的“五点”公司产品设计原则，提供具有安全、便捷、优质的生活、工作环境，而且将作为指导思想贯穿整个周界安防系统的方案中。“X

2、XXXXX”项目的周界大概545米，其中大门断开数3个，拐角数10个，高低落差数4个，分14个张力电子围栏防区。每个防区大概为40米，并安装4道张力电子围栏，采用Y系列张力控制器主机。双防区主机安装在两个周界防区的中间，单防区安装在周界防区的起始端。每个10米安装一块警示牌，终端远程控制主机Y600安装在机房或门卫或控制室，终端控制主机从机房或门卫或控制室两边走线采RVV2.0*1.0双绞信号线传输，前端张力控制器主机供电从机房或门卫或控制室分别提供AC220V电源，电源线从机房或门卫或控制室两边走线并用电源线RVV2.0*1.0传输或UPS电源，或从弱电井中取电。终端控制室用Y600远程控制

3、主机进行管理和报警信息查询，并联动周界报警电子地图，更直观更迅速了解入侵防区位置，有效打击犯罪行为。随着社会的发展，人们安防意识的提高，现代化的安防技术得到了广泛的应用。在一些重要的区域，如学校、小区、工厂、机场、军事基地、武器弹药库、监狱、银行金库、博物馆、发电厂、油库、等处，为了防止非法的入侵和各种破坏活动，传统的防范措施是在这些区域的外围周界处设置一些（如铁栅栏、围墙、钢丝篱笆网等）屏障或阻挡物，安排人员加强巡逻。在目前犯罪分子利用先进的科学技术，犯罪手段更加复杂化、智能化的情况下，传统的防范手段己难以适应要害部门、重点单位安全保卫工作的需要。人力防范往往受时间、地域、人员素质和精力等因

4、素的影响，亦难免出现漏洞和失误。因此，安装应用先进的周界探测报警系统就成为一种必要措施。电子围栏系统是一种“有形”的报警系统，实实在在地给人一种威慑感觉，使入侵者增加一种心理压力，能对潜在的入侵行为进行预防和警示，从而把报警系统和警戒系统有机地结合起来，达到以防为主，防报结合的目的。目前已被广泛使用在周界安防领域，可做到事前威慑，事发时阻挡并报警，还能延缓外界的入侵时间,具有较强的安全可靠性。安装系统后，相当于在墙顶上形成一道“有形”的电子屏障，增加了围墙高度，使外人无法入侵，也使围墙内的人无法从墙面攀越逃离。1.2电子围栏系统设计原则1先进性原则上海豪用信息技术有限公司的技术和研发优势，结合

5、“XXXXXX”项目周界安防的特殊情况和要求，甄选豪用智能化电子围栏周界防盗报警系统产品的特定型号Y系列张力控制主机，对系统进行切实的、具有针对性的设计，而不是一味追求高价设备的简单堆砌，所选用的技术与设备不但应能反映当今的先进水平，而且应能保证在未来几年内依然能够保持强大的生命力。1 可靠性原则系统的可靠性包括对系统设备及系统操作人员两方面。豪用产品的设计、生产、调试、安装等环节都得到了ISO9001质量体系的认证，完全符合国家、行业的有关标准、规定和公安部门有关安全技术防范要求。其次，系统的各级操作人员应进行授权，以保障系统核心数据的安全，避免由于人为的误操作而影响整个系统的正常运行。1

6、实用性原则产品应选用现有的成熟产品，同时还应考虑周边环境的现状和技术的发展趋势，使系统的设计现实可行。豪用电子围栏产品实际需要，充分考虑使用要求，易于学习，便于操作，使系统功能尽可能地完善并充分加以利用。1 兼容性原则系统的可扩展性，也就是整个系统应具有更新、扩充和升级的发展潜力。根据“XXXXXX”实际的建设情况，整个系统的设计应充分考虑今后技术的发展和实际使用的需要，所选设备具备总线通讯功能，应具有良好的兼容性，以便联网应用。1冗余性原则标准化、开放性是信息技术发展的必然趋势，为了满足系统所选用的技术和设备协同运行的能力，以及系统功能不断扩展的需求，系统设计中应选用标准化、并具备良好开放性

7、的产品，可以实现简单方便地实现系统扩展、容量扩充。1.3建设目标及内容根据该项目的具体环境，提出了现代化管理要求，凭借上海豪用信息技术有限公司在智能化安防系统领域品牌价值、技术研发、创新能力、产品设计、系统集成设计、信号联网通讯、项目管理等优势，本着经济实用的原则，针对该项目的客观地理环境、建筑特征、总体设计需求，按照政府主管部门的有关政策、法规要求，以及其它相关因素的周密考量，精心规划该项目的周界智能防盗报警技防系统，提供成熟、实用、完备的系统设计方案。1.4上海豪用品牌优势上海豪用信息技术有限公司（Shang hai hoyo Information Technology Co.,Ltd.

8、）是由中美共同投资，由中国及美国弱电系统集成专家人员共同创办的一家致力于安全防范技术与产品的高科技企业。公司成立伊始，专注于周界报警系统领域的技术研发并实现产品广泛应用，是一家由研发、生产、产品、市场、销售、技术支持、客服、商务、储运、人事等部门组成的周界报警系统产品的生产与销售的高科技企业。汇集着众多中美国家在安防领域的专业人才。公司坚持以诚信为根本，以技术创新为动力，以产品质量为支柱，以服务客户为圆心，为每一位客户提供更先进更高质量的产品和更完善的服务来回馈社会。让每一位客户心中真正的 “豪用”产品！

9、0; 上海豪用信息技术有限公司目前已成为国内外领先的智能型周界报警电子围栏产品的研发企业，研发了新一代脉冲、张力电子围栏。具有阻挡、威慑、报警多重功能，实现与多项安全管理系统联动。无盲区无死角，安全可靠性更高，在人防和技防的相互结合实现更人性化更智能化的管理。在技术进步、创新方面取得了丰硕成果，同时产品获得多项国家专利，产品通过了公安部的严格检测，并授予相关证书。   在追求技术领先与产品创新的同时，上海豪用(hoyo)公司将服务客户视作为诚信之根本。先后推出了全时无障碍Call Center，产品身份识别追踪系统、CRM客户关系管理系统、ISO9001

10、质量认证体系、600万产品责任险等系列服务举措，为上海豪用(hoyo)的广大客户提供了专业、完善的服务。积极参与绿色环保，保护环境，从我做起。随着社会的发展浪潮进入绿色河道，把绿色带进新世纪。上海豪用(hoyo)团队深知环境保护的重要性，致力推动无毒控制，消除废弃物的污染，积极参与地球公民的责任与义务。先后通过了ISO14001环境认证体系、ROHS及无卤素检测。上海豪用(hoyo)领先的技术、更高质量、专业的服务得到了广大客户的信赖，并赢得了市场的高度认可。随着社会的发展，人们安防意识的提高，现代化的安防技术得到了广泛的应用。如变电站、发电厂、住宅小区别墅、军事基地、武器弹药库、工厂、机场、

11、监狱、博物馆、学校、油库、等处，等众多周界防范领域，产品畅销全国32个省市和地区以及美国、越南、埃及等地。上海豪用以先进科学的经营理念决定了空前的服务意识，建立了遵照国际标准的服务体系，为服务客户开通了400服务专线。并以技术创新、产品质量、诚信为本是上海豪用团队坚持不懈的追求目标！第二部分 系统设计依据 2.1执行标准上海豪用信息技术有限公司企标HOYO-QB1016 2.2符合标准张力式电子围栏入侵探测装置技术要求上海市公安局技防办印发；安全防范工程技术规范GB 50348-2004 上海市重点单位重点部位安全技术系统要求防范DB31/329.5-2005防盗报警控制器通用技术条件GB 1

12、2663-2001 安全防范工程技术规范GB 50348-2004入侵探测器 第1部分：通用要求GB 10408.12000入侵探测器 第4部分：主动红外入侵探测器GB 10408.42000防盗报警控制器通用技术条件GB 12663-2001安全防范系统验收规则GA 308-2001安全防范工程程序与要求GA/T 75-94入侵报警系统技术要求GA/T 368-2001报警系统电源装置、测试方法和性能规范GB/T 15408-1994 安全防盗报警设备安全要求和试验方法GB/T 16796-1997 民用建筑电气设计规范JGJ/T16-92电气装置安装工程接地装置施工及验收规范GB6510-

13、92工业企业通讯接地设计规范GBJ79-85智能建筑弱电工程设计施工图集GJBT-471智能建筑设计标准GB/T50314-2000弱电工程通用技术标书DG/TJ08-603-2002智能建筑弱电工程设计施工图集电气装置安装工程电缆线路施工及验收规范GB50168-92建筑物防雷设计规范GB50057-94安全防范工程程序与要求GA/T75-94安全防范系统通用图形符号GA/T74-2000建筑电气安装工程质量检验评定标准GYT253-88第三部分 张力式电子围栏系统设计3.1张力电子围栏概述 张力式电子围栏是一种防止人体攀爬、翻越的物理围栏和感知攀爬、拉压、剪断、破坏物理围栏企图入侵的机电装

14、置的集合体，是一种新型周界防范入侵报警系统。由张力探测器和总线通信模块、张力探测模块和防区控制主机以及张力线、控制杆、受力杆、支撑杆、弹簧、万向支架、万向轴承支架、紧固螺母等组成。张力式电子围栏由于采用全新的探测方式和先进的信号处理方法，确保环境的变化引起的张力变化不会超出报警上限和下限值，彻底改变了以往周界安防探测器环境适应性差、易误报的缺点。因此，张力式电子围栏可以在风霜、雨雪、浓雾、沙尘、高温、低温等严酷环境下始终忠于职守，全天候稳定可靠的工作。张力式电子围栏加上电源线、报警信号传输控制设备、电源控制器、报警控制中心设备即可构成一种新型周界防范入侵报警系统张力式电子围栏入侵报警系统。3.

15、2张力式电子围栏的组成  张力式电子围栏由防区探测围栏、报警控制设备、传输线路等3部分组成。防区探测围栏部分有张力探测器模块、张力控制主机、支架、张力线、收紧器等部件组成。张力探测模块是根据电子围栏的张力特征，对于攀爬、拉压、剪断电子围栏企图入侵作出响应产生报警信号的装置。张力控制主机是根据电子围栏的张力特征，感知由于攀爬、拉压、剪断电子围栏企图入侵所引起的电子围栏状态的变化，并把该状态变化转换成电信号的设备。张力探测模块和防区控制主机配套使用，可产生报警信号。  报警控制设备有地址码模块、报警主机以及直流电源、控制键盘、电子地图等设备构成。地址码模块是为探测器的报警信号提

16、供远程传输总线接口和防区地址的装置。报警主机是采集和处理来自一个和多个张力控制主机的输出信号，并把这些信号进一步转化成相应协议的数据信号传输出给相应的控制和显示设备。传输线路包括电源线、信号线和相应管网等。电源线为系统提供动力，信号线传输报警信号和控制信号，管网保护分别保护相应线路的安全和屏蔽外界干扰。  在控制杆、受力杆之间有规则地安装和固定多条张力线，每条张力线与控制杆相连接的一端连接一个张力探测模块，与终端杆相连接的一端连接一个弹簧，即可构成张力式电子围栏。可以是2道张力线、3道张力线、4道张力线的张力式电子围栏，也可以是更多道张力线的张力式电子围栏。支撑杆与控制杆间、支撑杆与

17、终端杆间、支撑杆与支撑杆间的间距不大于5m，张力线间的间距不大于200mm，一个防区的最大防范距离不大于40m。  张力式电子围栏的安装配置示意图如下：  3.3张力式电子围栏的主要特点  1) 控制杆和张力线等机械部件构成物理围栏，符合现行张力围栏的技防要求；  2)张力式电子围栏既是有形的防入侵物理围栏，也是周界防范入侵报警产品；  3)张力线的静态拉力可为100N -1000N任意值，每根张力线的拉力可以不完全一致，安装方便；  4)防止产生误报的等级可以在50N100N间随意设定，有效地防止飞鸟，小动物，树叶，小树枝

18、等干扰引起误报；  5)张力线松弛报警：张力线松弛报警阈值为30150N可选，防止因张力线松弛后无法正常报警；  6)张力线剪断报警：当张力线的上的静态张力为010N时即发出剪断报警，防止剪断张力线入侵；  7)环境适应性强，性能稳定可靠；  8)控制杆具有防拆报警功能，拆开控制杆盖板即发出报警信号；  9)断电时断电报警信号输出；   10)能够自动跟踪张力随环境温度和时间的变化，可保持张力报警阈值的稳定可靠；  11)可适应各种复杂环境，无防范死角。 3.4张力式电子围栏的主要产品形态及原理现以上海豪

19、用有限公司Y系列产品为例，介绍张力式电子围栏的主要产品形态。  钢索拉紧报警阀值：拉动任意一根钢索，大于原间距所受的张力值，发出报警信号；钢索松弛报警阀值：小于1-3静态张力值，发出报警型号报警响应时间：不大于3秒；张力探测模块:单张力探测模块和双张力探测器模块。防区控制器:分1、2、3、4道单防区控制器和1、2、3、4道双防区控制器两种型号。可以和相应的地址码模块配套使用,将报警信息立即上传至报警主机。   围栏机械部分部件包括钢丝绳和安装、固定、支撑以及复合紧线器的装置，如控制杆、终端杆、过线杆、万向转向杆、紧线器、紧固螺母等。3.5围栏机械部分 前端机械部件

20、包括不锈钢丝绳和安装、固定、支撑以及收紧钢丝绳的装置，如控制杆、终端杆、过线杆、万向转向杆、弹簧、紧固螺母等。 。  3.6张力式电子围栏系统与其他周界安防产品的比较功能红外传统高压交流电网张力式电子围栏周界安防报警系统威慑感无有有阻挡作用无有（交流电能让人致死）无报警有无有误报率高无低安装调试一般一般一般可靠性低较高高直接成本低（地形简单）高（地形复杂）一般中等综合成本高一般低（基本不需要维护，使用寿命长）第四部分 报警联动系统4.1 设备标准4.2通用标准Hoyo 豪用Y600远程控制主机可以为闭路电视监控系统提供报警联动信号，一旦脉冲电网发出报警信号时，防盗报警子系统可以联动电

21、视监控子系统切换出报警现场的电视图像，通过现场电视图像对警情进行观察、复核，闭路电视监控系统同时记录下现场图像。4.3技术标准Y600可以与Hoyo 豪用公司带RS485总线的报警设备连接，包括：Y 系列脉冲主机、H系列脉冲主机，张力围栏前端探测器，地址码模块，电子地图，视频驱动板，电脑软件等连接。4.4设备功能Ø 可连接256个前端报警探测设备。Ø 可任意的对防区设备进行布撤防操作。Ø 可对防区任意布防。Ø 可对防区任意撤防。Ø 可与 hoyo豪用电脑软件连接，集中管理。Ø 具备200条报警信息查询。Ø 能够对 RS485

22、 总线上的设备设置地址。Ø 用户密码可以任意设置。Ø 自带一路报警输出外扩开关量。Ø 可对报警设备报警声音响应时间设置（0-255S）。Ø 可与其他安防设备进行联动并集中管理。Ø 可连接GPRS模块，报警信息发送到用户手机。Ø 远程实时对报警设备进行设置工作电压。Ø 供电电源输入宽。Ø 直流工作电源 DC12V 30W。Ø 交流工作电源 AC9V-AC 15V。4.5设备安装控制主机，安装于操作台或机柜内，因控制主机内没有值班人员可操作功能，由于墙面安装影响美观，必须安装于操作台或机柜内。4.6布控键盘控

23、制主机安装于操作台面上，有利于值班人员快速做出反应，而在墙面安装需要值班人员在工作岗位上起身在移动至墙面键盘处而浪费时间。对控制主机的英文显示区域，作一份简要的操作说明，以方便操作人员正常使用。4.7联动模块联动模块安装于控制主机或嵌入式硬盘录像机旁，用于连接控制主机与硬盘录像机及其它报警联动设备。联接线缆应采用2条双绞线。包含电源线和信号线。4.8系统供电对报警联动系统前端设备（包括前端脉冲电网系统与监控摄像前端）统一由控制室供电，但应各系统分开独立供电。4.9设备调试控制主机编程，先对前端报警地址进行区分，确认防区号码可与前端报警设备按序排列，使报警信号可直观明了。设置防区类型，通常报警类
