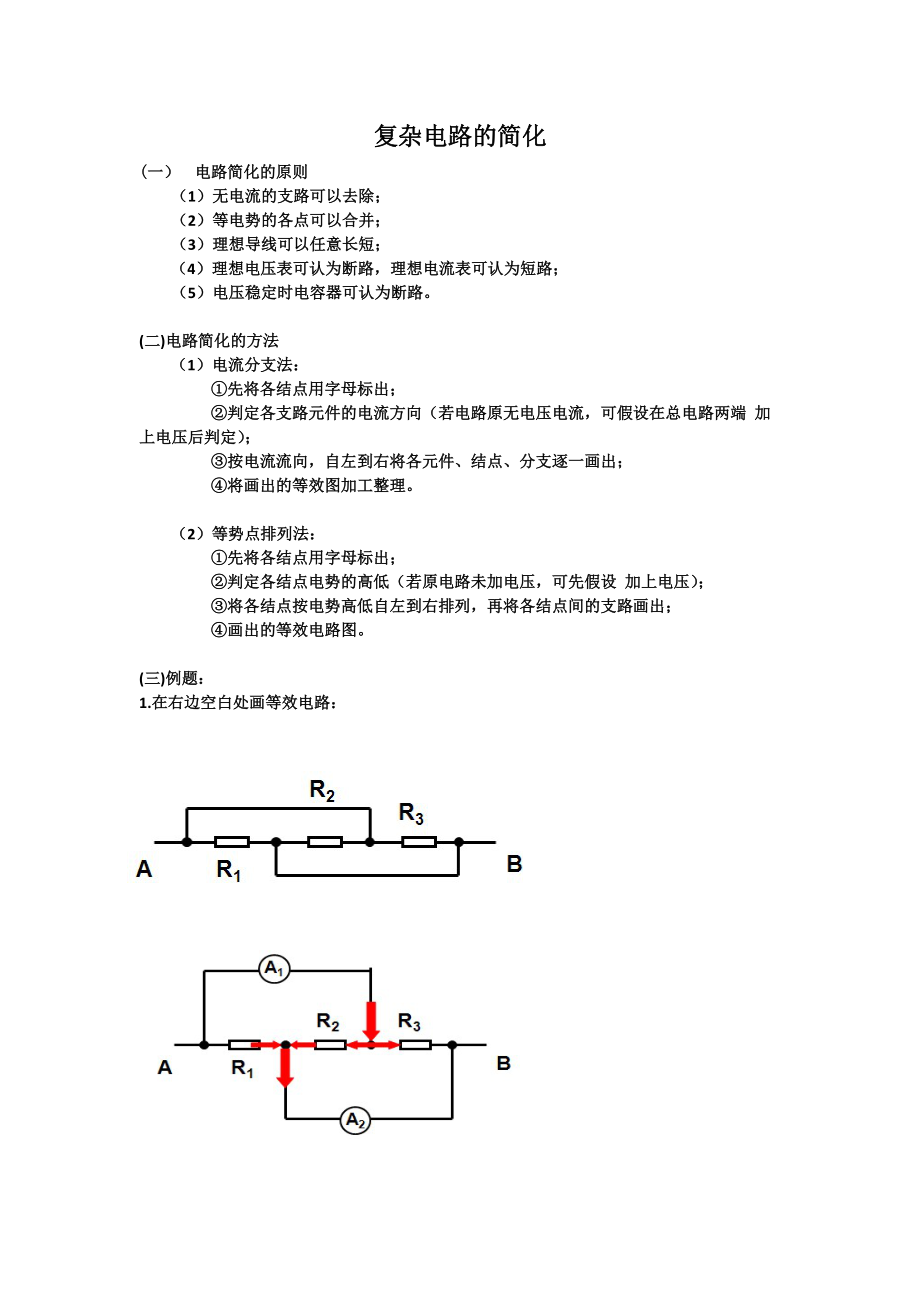

复杂电路的简化_第1页
复杂电路的简化_第2页
复杂电路的简化_第3页
复杂电路的简化_第4页
全文预览已结束

下载本文档

版权说明：本文档由用户提供并上传，收益归属内容提供方，若内容存在侵权，请进行举报或认领

文档简介

复杂电路的简化(一） 电路简化的原则（1）无电流的支路可以去除；（2）等电势的各点可以合并；（3）理想导线可以任意长短；（4）理想电压表可认为断路，理想电流表可认为短路；（5）电压稳定时电容器可认为断路。(二)电路简化的方法（1）电流分支法：先将各结点用字母标出；判定各支路元件的电流方向（若电路原无电压电流，可假设在总电路两端 加上电压后判定）；按电流流向，自左到右将各元件、结点、分支逐一画出；将画出的等效图加工整理。（2）等势点排列法：先将各结点用字母标出；判定各结点电势的高低（若原电路未加电压，可先假设 加上电压）； 将各结点按电势高低自左到右排列，再将各结点间的支路画出；画出的等效电路图。(三)例题：1.在右边空白处画等效电路：2.分别画出AD接电源和AB接电源时的等效电路图：3.已知R1=R2=R3=R4=R,计算A、B间的总电阻4.由5个1电阻连成的如图1所示的电路，导线的电阻不计，则A、B间的等效电阻为_。 答案：总电阻为0.5。5.如下图所示，设R1=R2=R3=R4=R，求开关S闭合和开启时的AB两端的电阻比？6.在右边空白处画出等效电路图：7.画
