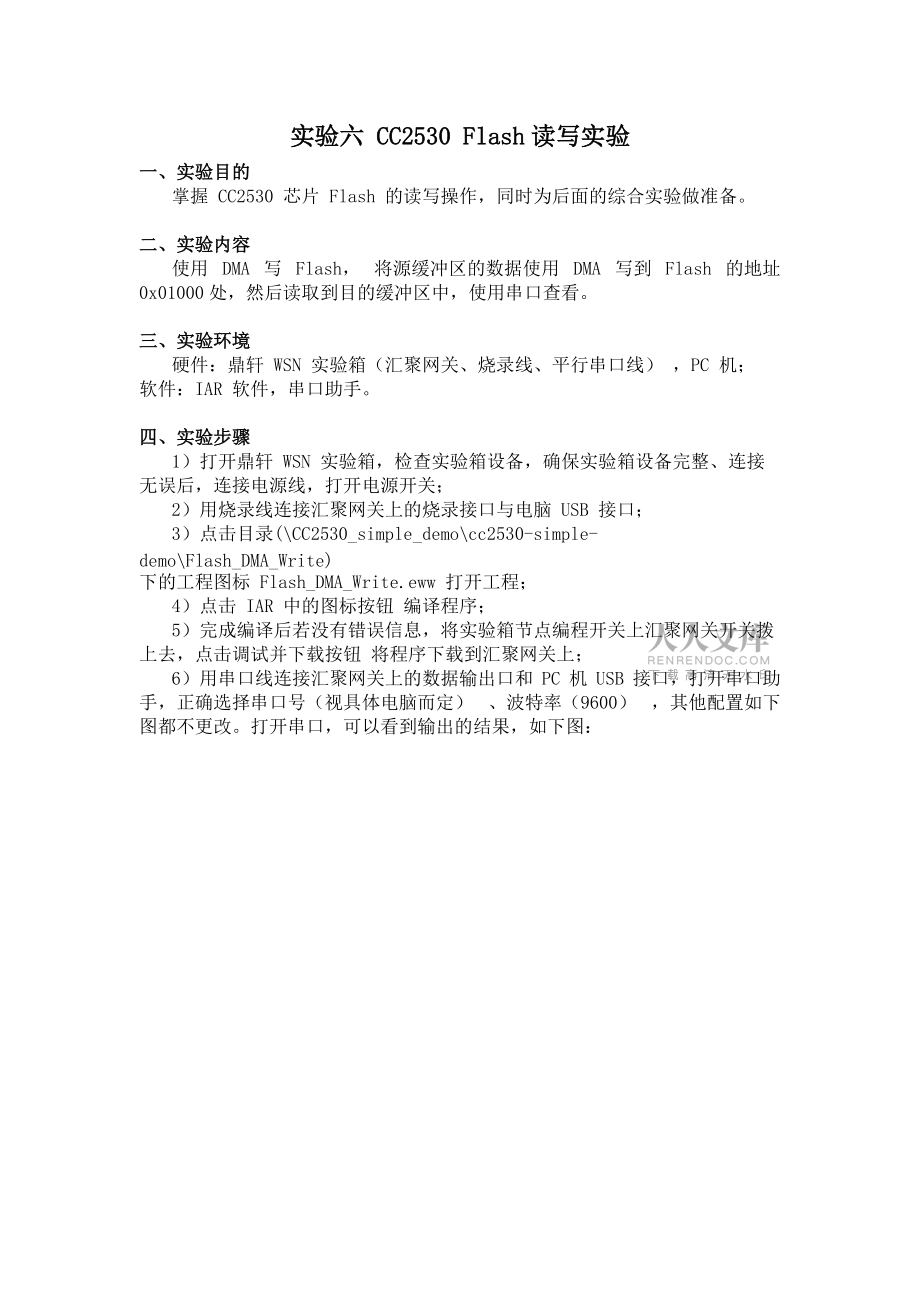

实验6：CC2530 Flash 读写操作实验_第1页
实验6：CC2530 Flash 读写操作实验_第2页
实验6：CC2530 Flash 读写操作实验_第3页
实验6：CC2530 Flash 读写操作实验_第4页
实验6：CC2530 Flash 读写操作实验_第5页
全文预览已结束

下载本文档

版权说明：本文档由用户提供并上传，收益归属内容提供方，若内容存在侵权，请进行举报或认领

文档简介

1、计算机科学与技术学院实验报告课程名称： 无线传感器网络原理与应用 实验六 CC2530 Flash读写实验一、实验目的掌握 CC2530 芯片 Flash 的读写操作，同时为后面的综合实验做准备。二、实验内容使用 DMA 写 Flash， 将源缓冲区的数据使用 DMA 写到 Flash 的地址 0x01000处，然后读取到目的缓冲区中，使用串口查看。三、实验环境硬件：鼎轩 WSN 实验箱（汇聚网关、烧录线、平行串口线） ，PC 机；软件：IAR 软件，串口助手。四、实验步骤1）打开鼎轩 WSN 实验箱，检查实验箱设备，确保实验箱设备完整、连接无误后，连接电源线，打开电源开关；2）用烧录线连接汇

2、聚网关上的烧录接口与电脑 USB 接口；3）点击目录(CC2530_simple_democc2530-simple-demoFlash_DMA_Write)下的工程图标 Flash_DMA_Write.eww 打开工程；4）点击 IAR 中的图标按钮 编译程序；5）完成编译后若没有错误信息，将实验箱节点编程开关上汇聚网关开关拨上去，点击调试并下载按钮 将程序下载到汇聚网关上；6）用串口线连接汇聚网关上的数据输出口和 PC 机 USB 接口，打开串口助手，正确选择串口号（视具体电脑而定） 、波特率（9600） ，其他配置如下图都不更改。打开串口，可以看到输出的结果，如下图：7 ) 改变写入的地址，或是写入的数据，重新试验，深入理解程序中的读写函数。程序代码程序源文件路径为/cc2530-simple-demo/ DMA_Test/ Flash_DMA 实验总结对 Flash 进行写的时候， 一定要先对指定的地址进行擦除工作， 否则对 Flash写会写失败，本实验简单的演示了 Flash 的基本操作读和写，对于 Flash
