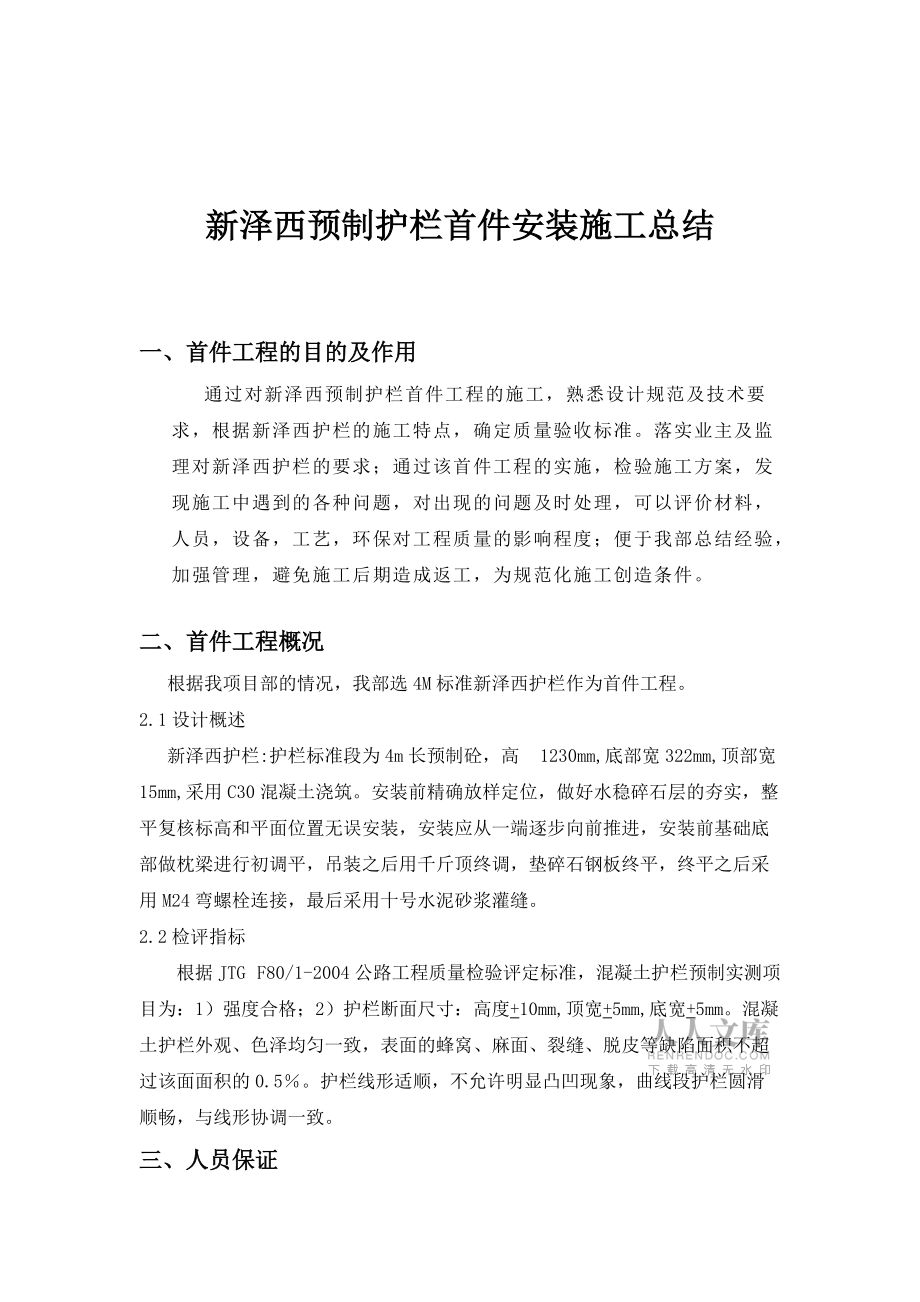

1、安徽省济南至祁门高速公路路面工程LHLM-04合同段新泽西护栏安装首件 施工总结编制单位：浙江省交通工程建设集团有限公司济祁高速LHLM-04项目经理部编制日期：二0一五年十月十四日新泽西预制护栏首件安装施工总结一、首件工程的目的及作用通过对新泽西预制护栏首件工程的施工，熟悉设计规范及技术要求，根据新泽西护栏的施工特点，确定质量验收标准。落实业主及监理对新泽西护栏的要求；通过该首件工程的实施，检验施工方案，发现施工中遇到的各种问题，对出现的问题及时处理，可以评价材料，人员，设备，工艺，环保对工程质量的影响程度；便于我部总结经验，加强管理，避免施工后期造成返工，为规范化施工创造条件。二、首件工程

2、概况根据我项目部的情况，我部选4M标准新泽西护栏作为首件工程。2.1设计概述新泽西护栏:护栏标准段为4m长预制砼，高 1230mm,底部宽322mm,顶部宽15mm,采用C30混凝土浇筑。安装前精确放样定位，做好水稳碎石层的夯实，整平复核标高和平面位置无误安装，安装应从一端逐步向前推进，安装前基础底部做枕梁进行初调平，吊装之后用千斤顶终调，垫碎石钢板终平，终平之后采用M24弯螺栓连接，最后采用十号水泥砂浆灌缝。2.2检评指标根据JTG F80/1-2004公路工程质量检验评定标准，混凝土护栏预制实测项目为：1）强度合格；2）护栏断面尺寸：高度+10mm,顶宽+5mm,底宽+5mm。混凝土护栏外

3、观、色泽均匀一致，表面的蜂窝、麻面、裂缝、脱皮等缺陷面积不超过该面面积的0.5。护栏线形适顺，不允许明显凸凹现象，曲线段护栏圆滑顺畅，与线形协调一致。三、人员保证首件实施小组:项目经理： xxx 负责全面组织、协调管理工作 项目总工： xxx 负责施工方案的设计及交底 项目副经理：xxx 负责现场施工组织试验负责人：xxx 负责材料检验、配合比设计工作技术负责人：xxx 负责现场技术、施工控制现场技术员：xxx 负责现场施工控制安全负责人：xxx 负责现场安全现场实验员：xxx 负责现场试件、坍落度工作4、 前场条件及准备4.1 首件桩号K34+720-K34+920处底基层水稳高程符合设计要

4、求，断面平整，各项标准均符合规范要求，满足施工条件。五、施工机械设备投入附属工程配置施工机械设备如下表：投入试验段施工的机械设备序号机械名称型号配置数量备注1装载机5022挂车13米23罐车8m314模板705千斤顶4六、施工工艺6.1新泽西护栏施工工艺流程新泽西护栏安装施工主要工序可分为：枕梁模板安装，枕梁混凝土现浇，护栏初装，护栏调平，护栏勾缝。为了新泽西护栏的施工质量，确保混凝土护栏砼表面的光滑度和安装时线性平顺，必须保证每个工序严格按规范施工。6.2枕梁模板安装 模板使用前，必须在模板内侧涂刷脱模剂。模板安装完毕后需要对模板断面尺寸进行检查，要求每断面尺寸的控制偏差在5mm之内。调好模

5、板高程，以便在施工后枕梁能达到初平。6.3枕梁混凝土现浇枕梁模板安装完成后，浇筑混凝土，混凝土采用C25浇筑，浇筑时要保证振捣到位。混凝土成型后要及时拆模。拆模的时间必须要控制好，拆模过早易造成脱皮或开裂，拆模过迟则增大拆模难度，易造成模板变形从而影响模板的周转次数。拆模的时间通过拆模时预制件是否掉边及拆模难度的经验确定。一般时间约为12-18h。6.4安装及现浇1） 在安装前进行中线恢复。2） 保证安装线性顺畅。3） 新泽西护栏落位后采用装载机进行局部调整。4）5） 线性等调整完毕后，各块之间采用M24弯螺栓进行连接，其弯螺栓强度等级为5.8级，性能等级为C级，采用锌基落铬酸盐涂层防腐。5）

6、 护栏安装应从一端逐步向前推进，护栏采用装载机吊装就位，并及时用千斤顶调整其高度及位置，在安装过程中使每块护栏构件的中线与路面中心线相一致，并且顶面平整、线条直顺，与路线线形协调，护栏之间采用M24弯螺栓连接，护栏安砌应稳固、曲线圆滑美观。6）7）8）9）10）护栏安装后进行校准，标高控制在10mm以内，顶宽控制在5mm以内，底宽控制在5mm以内，轴向横向偏位控制在20mm以内。11）安装的新泽西护栏与桥涵现浇的护栏接头处设置1cm的沉降缝。12）新泽西护栏在起吊、运输、堆放及安装过程中，不得碰撞损坏护栏构件的边角。13)安装过程中各块护栏间横缝采用M10砂浆进行灌封，灌封应密实且外观与构件统

7、一。14）支线上跨、中分带端口等现浇区域施工前应放样准确，根据图纸所示提前进行模板预制及钢筋绑扎，同时严格控制横隔梁施工质量；钢筋加工严格按照图纸所示尺寸进行下料，模板、钢筋绑扎、焊接完成后经报检合格后方可进行砼浇筑。15）人孔段根据图纸所示预制中提前预留井盖卡槽，安装过程中严格按照图纸所示进行安装，确保安装准确。16）安装关键工序控制、安装时应从桥或涵洞端头处应从一端逐步向前推进，严禁分段安装。、在桥涵断开处、中分带端头、人孔处在安装过程中进行预留，预留位置必须准确，人孔现浇过程中预留盖板卡槽。 七、安全施工措施 为确保工程顺利进行，杜绝重大事故及人身伤亡事故的发生，把一般事故减小到最低限度

8、，特为本工程制定如下安全措施：7.1安全管理措施 1. 建立安全生产领导组织和各级人员安全生产责任制度，完善各项安全生产作业剂管理制度，明确安全责任； 2. 坚持“持证上岗”制度； 3. 加强安全教育和安全训练，包括知识、技能和意识三个方面的内容； 4. 采用普遍检查、专业检查和季节性检查等方式进行安全检查，消除事故隐患。 5. 制定施工作业指导书，实施作业标准化。 6.所有工程在开工前必须编制有安全技术措施的施工组织设计(包括施工用电组织设计) 及技术复杂的专题方案，并严格审批手续及程序。 7.建立严格的定期的、季节性的及专业的施工安全检查及奖罚制度。7.2安全技术措施 1.施工区域，两端设

9、警告标志，防止非施工车辆、人员进入。 2.施工机械：操作人员必须持证上岗；制定详细的操作安全手册，实施安全操作。 3.施工用电：编制临时用电施工组织计划；编制用电安全手册并按照实施；定期检查电工必须持证上岗。 4.交通安全：各种材料运输车除遵照一般交通规则外，在施工便道上行驶不得超过30km/小时，在便道与原有道路交叉处设置交通标志。 5.所有施工车辆倒车作业时必须有专人指挥。 6. 防火、防雷、防水：工地修建的临时房屋，架设的动力、照明线路、库房，都必须符合防火、防雷、防水、防爆的要求；配置足够的消防设施，做好现场临时排水工作。 八、环境保护措施 8.1 水土保持 1. 施工期间始终保持工地

10、的良好排水状况，修建临时排水设施，并与永久排水设施相结合。 2.采取必要措施防止所占地及河流或排灌系统的堤岸土壤受到冲刷，并保证在任何河流、渠道排灌系统不产生淤积。 3. 所有机械废油回收利用和妥善处理，严禁随意泼倒于水库、鱼塘及河流、水渠等造成污染。 4. 施工中采取有力措施，保护本工程沿线附近水渠、树木免遭损坏。 5.永久用地范围内暴露地表用植被覆盖，临时用地要进行复耕，裸露部分要植草或种树。8.2 控制水污染 1. 施工废水须经现场废水处理系统处理合格后排放。 2. 施工过程中产生含化学成分污水加强管理，防止其溢流渗入地下，污染地下水。 3. 禁止排放施工油污，溢漏油污立即采取措施处理，

11、缩小污染。 4. 生活污水经处理后符合排放要求后排放。 8.3 控制粉尘 1. 工场地全部进行硬化，必要时洒水。防止扬尘。 2. 对能造成灰尘的装货车辆应适当加固，采取措施防止灰尘在空气中飞扬或溢飞到大地上。 3. 对施工便道定期洒水，降低施工车辆过往时造成的灰尘在空气中飞扬。 8.4环境卫生 1. 现场配兼职管理人员和保洁人员，落实责任制。 2. 生活区设公用厕所，提供洗脸间和冲水厕所，应足够现场所有人员使用，并且设置化粪设备，生活污水和大小便经化粪池处理后，运至指定地点集中处理。 3. 在场地内分片区布置垃圾箱，收集和排放来自食堂、办公区、仓库、盥洗室和施工区的生活垃圾，定期外运一次，以保证现场卫生清洁。8.5 防噪音污染 1. 机械运输车辆途经居住场所时应减速慢行，不鸣喇叭。 2. 现场的噪音要定期测定，一旦出现超标的现象，应立即停止施工或采取想应的防护措施。 3. 采取综合治理措施，合理安排施工计划，规定噪声大、冲击性强并伴有强烈振动的活动安排在白天进行，把噪声控制在合理范围之内。 九、现场施工不足及改进吊装时难以避免碰擦，导致护栏边角有局部掉角。下次吊装时边角位置采用橡胶垫片缓冲撞击，尽可能减小因为碰撞带来整体的不美观。 十、小结 新泽西护栏首件工程的实施，为我标段后续施工积累了经验，提供了有效的施工及检测数据，验证了制定的施工
