化工仪表巡检内容及规范

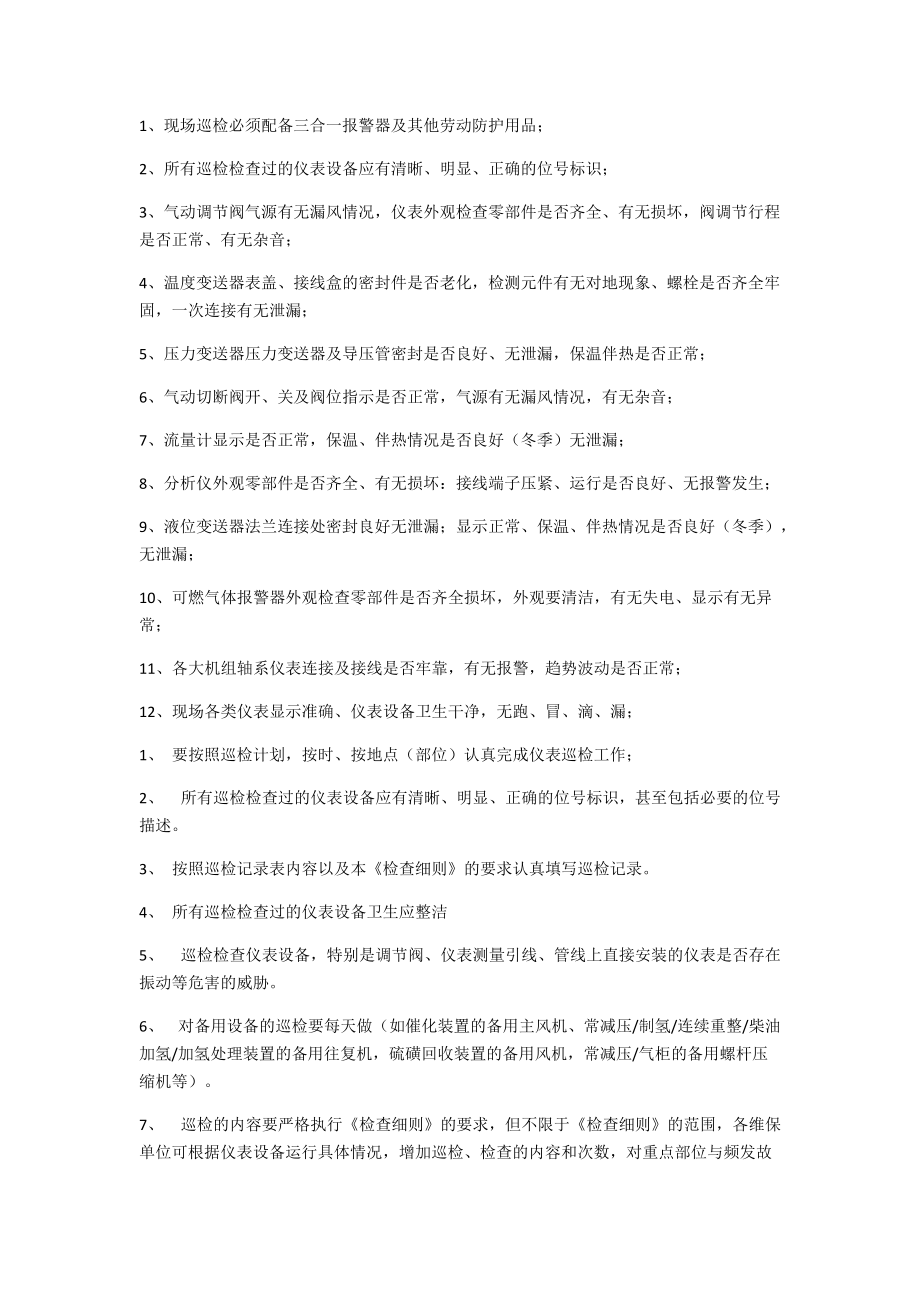

1、1、 现场巡检必须配备三合一报警器及其他劳动防护用品；2、 所有巡检检查过的仪表设备应有清晰、明显、正确的位号标识；3、 气动调节阀气源有无漏风情况，仪表外观检查零部件是否齐全、有无损坏，阀调节行程是否正常、有无杂音；4、 温度变送器表盖、接线盒的密封件是否老化，检测元件有无对地现象、螺栓是否齐全牢固，一次连接有无泄漏；5、 压力变送器压力变送器及导压管密封是否良好、无泄漏，保温伴热是否正常；6、 气动切断阀开、关及阀位指示是否正常，气源有无漏风情况，有无杂音；7、 流量计显示是否正常，保温、伴热情况是否良好（冬季）无泄漏；8、 分析仪外观零部件是否齐全、有无损坏：接线端子压紧、运行是否良好、

2、无报警发生；9、 液位变送器法兰连接处密封良好无泄漏；显示正常、保温、伴热情况是否良好（冬季），无泄漏；10、 可燃气体报警器外观检查零部件是否齐全损坏，外观要清洁，有无失电、显示有无异常；11、 各大机组轴系仪表连接及接线是否牢靠，有无报警，趋势波动是否正常；12、 现场各类仪表显示准确、仪表设备卫生干净，无跑、冒、滴、漏；1、 要按照巡检计划，按时、按地点（部位）认真完成仪表巡检工作；2、 所有巡检检查过的仪表设备应有清晰、明显、正确的位号标识，甚至包括必要的位号描述。3、 按照巡检记录表内容以及本检查细则的要求认真填写巡检记录。4、 所有巡检检查过的仪表设备卫生应整洁5、 巡检检查仪表设

3、备，特别是调节阀、仪表测量引线、管线上直接安装的仪表是否存在振动等危害的威胁。6、 对备用设备的巡检要每天做（如催化装置的备用主风机、常减压/制氢/连续重整/柴油加氢/加氢处理装置的备用往复机，硫磺回收装置的备用风机，常减压/气柜的备用螺杆压缩机等）。7、 巡检的内容要严格执行检查细则的要求，但不限于检查细则的范围，各维保单位可根据仪表设备运行具体情况，增加巡检、检查的内容和次数，对重点部位与频发故障的仪表更要加强巡检和检查，确保各仪表正常投用和装置的安全生产。针对具体的仪表、控制系统的巡检检查要求：一、 压力、差压变送器1、检查压力、差压变送器是否完好2、检查仪表测量引线上、静密封点处是否有

4、泄漏点3、检查仪表测量引线、冲洗液/隔离液线的隔离/放空/排污的阀门开关状态是否正确，放空管帽/丝堵是否已拧紧4、检查仪表测量引线的保温、拌热情况（如果有）5、检查压力、差压变送器防水情况6、检查压力、差压变送器是否存在振动等危害威胁7、检查变送器测量示值是否与就地（近）测量表（如压力表、差压表等）相一致二、 压力 / 差压开关1、 检查压力/差压开关是否完好2、 检查仪表测量引线上、静密封点处是否有泄漏点3、 检查压力/差压开关防水情况4、 检查压力、差压开关是否存在振动等危害威胁5、 检查仪表测量引线、冲洗液/隔离液线的隔离/放空/排污的阀门开关状态是否正确，放空管帽/丝堵是否已拧紧。6、

5、 检查测量引线的保温、拌热情况（如果有）三、 温度变送器1、 检查温度变送器是否完好2、 检查温度变送器防水情况3、 检查温度变送器是否存在振动等危害威胁4、 检查温度变送器测量示值是否与就地（近）测量表（如双金属温度计等）相一致四、 浮筒液位 / 界位变送器1、 检查浮筒液位/界位变送器是否完好2、 检查浮筒液位/界位变送器是否有漏点3、 检查变送器测量示值是否与就地指示表（如玻璃板/玻璃管/磁翻板液位计等）、同一测量部位的其它测量仪表（如双法兰变送器/磁浮子变送器）示值相一致。4、 检查浮筒隔离阀、放空/排污阀门开关状态是否正确，放空管帽/丝堵是否已拧紧5、 检查浮筒液位/界位变送器防水情

6、况6、 检查浮筒液位/界位变送器是否存在振动等危害威胁7、 检查浮筒液位/界位变送器的筒体隔热/保温/拌热情况（如果有）五、 浮筒液位 / 界位开关1、检查浮筒液位/界位开关是否完好2、检查浮筒液位/界位开关是否有漏点3、检查浮筒隔离阀、放空/排污阀门开关状态是否正确，放空管帽/丝堵是否已拧紧4、检查浮筒液位/界位开关的防水情况5、检查浮筒液位/界位开关的筒体上部气相情况（判断是否存在“集气”问题）6、检查浮筒液位/界位开关的筒体隔热/保温/拌热情况（如果有）7、检查浮筒液位/界位开关是否存在振动等危害威胁六、 浮球液位变送器1、 检查浮球液位变送器是否完好2、 检查浮球液位变送器防水情况3、

7、 检查浮球液位变送器是否有漏点4、 检查浮球液位变送器配重滑块固定情况5、 检查浮球液位变送器传动部位传动、润滑情况，根据需要加注耐高温润滑油（脂）。七、 质量流量计1、 检查质量流量计是否完好2、 检查质量流量计是否有漏点3、 检查质量流量计的防水情况4、 检查质量流量计随工艺管道的振动情况5、 检查质量流量计的状态报警是否正常，测量工作状态是否正常（如流量测量值、密度测量值、温度测量值是否在正常范围内等）八、 管道涡街 / 管道涡轮/ 管道电磁 / 插入式电磁流量计1、 检查管道涡街/管道涡轮/管道电磁/插入式电磁流量计是否完好2、 检查管道涡街/管道涡轮/管道电磁/插入式电磁流量计是否有

8、漏点3、 检查管道涡街/管道涡轮/管道电磁/插入式电磁流量计防水情况4、 检查管道涡街/管道涡轮/管道电磁/插入式电磁流量计的状态报警是否正常，测量工作状态是否正常（如流量测量值是否在正常范围内等）九、 超声波流量计1、 检查超声波流量计是否完好2、 检查超声波流量计防水情况3、 检查超声波流量计探头连接、固定是否牢固4、 检查超声波流量计状态报警是否正常，测量工作状态是否正常（如流量测量值、流速测量值是否在正常范围内等）十、 普通调节阀1、 检查调节阀及附件是否完好2、 检查调节阀定位器/电气转换器供风压力是否正确以及防水情况3、 检查调节阀气源、信号管路是否有漏点，接头是否紧固良好4、 检

9、查调节阀定位器反馈杆与调节阀阀杆的连接是否牢固，信号风压与阀门开度是否对应一致5、 检查调节阀法兰、填料处是否有泄漏6、 检查调节阀手轮位置是否正确7、 检查调节阀及其附件是否存在振动等危害威胁十一、 调节 / 联锁阀1、 检查调节/联锁阀及附件是否完好2、 检查调节/联锁阀定位器/电气转换器供风压力是否正确以及防水情况3、 检查调节/联锁阀气源、信号管路是否有漏点，接头是否紧固良好4、 检查调节/联锁阀定位器反馈杆与调节/联锁阀阀杆的连接是否牢固，信号风压与阀门开度是否对应一致5、 检查调节/联锁阀法兰、填料处是否有泄漏6、 检查调节/联锁阀用电磁阀的安装固定及防水情况7、 检查调节/联锁阀

10、阀位回讯开关与阀杆的连接及防水情况8、 检查调节/联锁阀是否存在振动等危害威胁十二、 联锁 / 开关阀1、 检查联锁/开关阀及附件是否完好2、 检查联锁/开关阀供风压力是否正确，气源、信号管路是否有漏点，接头是否紧固良好3、 检查联锁/开关阀信号风压与阀门开度是否对应一致4、 检查联锁/开关阀法兰、填料处是否有泄漏5、 检查联锁/开关阀用电磁阀的安装固定及防水情况6、 检查联锁/开关阀阀位回讯开关与阀杆的连接及防水情况7、 检查联锁/开关阀是否存在振动等危害威胁十三、 加氢处理XV联锁阀1、 检查XV联锁阀及附件是否完好2、 检查XV联锁阀供风压力是否正确（对HARTMANN球阀，气源压力应调

11、整至最大值），气源、信号管路是否有漏点，接头是否紧固良好3、 检查XV联锁阀信号风压与阀门开度是否对应一致4、 检查XV联锁阀法兰、填料处是否有泄漏5、 检查XV联锁阀用电磁阀的安装固定及防水情况6、 检查XV联锁阀阀位回讯开关与阀杆的连接及防水情况十四、 自力式调节阀1、 检查自力式调节阀是否完好2、 检查自力式调节阀引压线管路是否有漏点，接头是否紧固良好3、 检查自力式调节阀法兰、填料处是否有泄漏4、 检查自力式调节阀是否存在振动等危害威胁十五、 雷达液位计1、 检查雷达液位计及罐旁指示仪是否完好2、 检查雷达液位计及罐旁指示仪防水情况3、 检查雷达液位计是否有漏点4、 检查雷达液位计及罐

12、旁指示仪测量示值是否在正常范围内、有无报警信息等十六、 伺服液位计1、 检查伺服液位计及罐旁指示仪是否完好2、 检查伺服液位计及罐旁指示仪防水情况3、 检查伺服液位计是否有漏点4、 检查伺服液位计及罐旁指示仪测量示值是否在正常范围内、有无报警信息等十七、 可燃气体 / 有毒气体检测变送器1、 检查DCS操作站上的可燃气体/有毒气体检测仪表示值是否有异常2、 检查可燃气体/有毒气体检测变送器是否完好3、 检查可燃气体/有毒气体检测变送器防水情况以及探头防雨罩完好、使用情况4、 检查可燃气体/有毒气体检测变送器探头的安装位置高度是否符合要求5、 检查可燃气体/有毒气体检测变送器示值是否正常、有无报

13、警信息等十八、 在线分析仪表1、 检查在线分析仪表是否完好2、 检查在线分析仪表防水情况3、 检查在线分析仪表样气管线、标气管线、反吹气管线等是否有漏点4、 检查在线分析仪表样品气流量、压力等参数是否符合要求5、 检查在线分析仪表取样管线/预处理单元的保温、拌热情况（如果有）6、 检查在线分析仪表示值是否在正常范围内、有无报警信息等7、 检查在线分析仪表的标准样气、标准溶液是否在正常供应状态（如果有）十九、 RTU1、 检查RTU柜的进/出线口是否封闭良好2、 检查RTU系统工作是否正常、是否有报警信息等3、 检查RTU柜防风雨、防高温、防晒等是否存在问题二十、 控制室 / 机柜间内设备（一）

14、、直流稳压电源1、检查直流稳压电源的状态指示灯是否正常2、检查直流稳压电源的风扇运行状况是否正常（如果有）（二）、供电开关1、检查机柜内开关、断路器状态是否正常2、检查端子式供电开关状态指示灯是否正常（三）、隔离式安全栅 / MTA板1、检查隔离式安全栅的状态指示灯是否正常2、检查隔离式安全栅MTA板上的双路供电电源指示灯状态是否正常（四）、BN3500系列轴系监测仪表1、检查各通道板卡状态指示灯是否正常，如各通道的“OK”灯均应亮（五）、机柜 / 操作台1、检查机柜/操作台的过滤器滤芯（布）是否需要清洁2、检查机柜/操作台的风扇运转是否正常3、检查机柜/操作台内的汇线槽及盖板是否完好4、检查

15、机柜/操作台内是否有杂物，卫生状况是否整洁5、检查机柜内卡件端子板各通道状态指示灯是否正常6、检查DCS、SIS、ITCC、PLC等系统卡件工作状态指示是否正常（六）、其它1、检查机柜间的粘鼠板情况2、检查现场机柜间内空调运转情况（包括工作模式、设定温度、实际温度、设定湿度、实际湿度、报警信息等）3、检查现场机柜间的卫生是否整洁二十一、 现场接线箱1、 检查接线箱是否完好，是否有清晰的编号标识2、 检查接线箱防水情况（如箱盖固定螺钉是否齐全、是否已全部拧紧等）3、 检查接线箱剩余进线口/出线口是否已经封闭二十二、隔离液 / 高压注油系统1、检查隔离液泵工作是否正常2、检查隔离液储罐液位是否正常

16、4、 检查高压注油泵工作是否正常5、 检查高压注油系统油箱液位是否正常6、 检查高压注油管路接头有无松动、泄漏二十三、催化装置主风机（三机组）仪表系统1、检查润滑油系统压力、润滑油温度指示是否正常。2、检查轴承瓦温、轴振动、轴位移、烟机转速、主风流量指示是否正常。3、检查烟机切断蝶阀、调节蝶阀、主风机防喘振放空阀信号风压与阀门开度是否对应一致、静叶执行机构是否工作正常。4、检查烟机切断蝶阀、烟机调节蝶阀控制器有无报警。5、检查CCS操作站报警记录中有无重要参数报警。6、检查重要机组参数趋势是否有异常7、检查现场仪表接头有无泄漏问题。二十四、催化备用主风机仪表系统1、检查润滑油系统压力、润滑油温

17、度指示是否正常。2、检查轴承瓦温、轴振动、轴位移、主风流量指示是否正常。3、检查风机防喘振阀信号风压与阀门开度是否对应一致、静叶执行机构是否正常。4、检查CCS操作站报警记录中有无重要参数报警。5、检查重要机组参数趋势是否有异常6、检查现场仪表接头有无泄漏。二十五、催化气压机 / 焦化气压机 / 循环氢压缩机 / 氢气增压机仪表系统1、检查润滑油系统压力、润滑油温度指示是否正常。2、检查轴承瓦温、轴振动、轴位移、汽轮机转速指示及控制是否正常3、检查压缩机一级及二级出、入口流量、出入口压力指示是否正常。4、检查压缩机防喘振阀控制、动作是否正常信号风压与阀门开度是否对应一致。5、检查CCS操作站报

18、警记录中有无重要参数报警。6、检查重要机组参数趋势是否有异常7、检查现场仪表接头有无泄漏。二十六、常减压 / 制氢 / 石脑油改质 / 加氢精制 / 加氢处理往复压缩机仪表系统1、 检查压缩机各级入口、出口缓冲罐上的仪表测量引线管接头是否有松动？是否存在振动等危害威胁2、 检查压缩机各级入口、出口缓冲罐上的压力变送器示值是否与同部位的压力表示值相一致3、 检查压缩机调荷电磁阀气路接头有无松动、泄漏4、 检查机间分液罐的液位测量示值是否与就地的仪表（玻璃板、磁翻板等）示值相一致5、 检查CCS/DCS操作站报警记录中有无重要参数报警。6、 检查重要机组参数趋势是否有异常7、 检查现场仪表测量引线接头有无泄漏。二十七、常减压 / 气柜螺杆压缩机仪表系统1、 检查压缩机各级入口、出口缓冲罐上的仪表测量引线管接头是否有松动？是否存在振动等危害威胁2、 检查压缩机各级入口、出口管线上的压力变送器示值是否与同部位的压力表示值相一致3、 检查机间分液罐的液位测量示值是否与就地的仪表（玻璃板、磁翻板等）示值相一致4、 检查DCS操作站报警记录中有无重要参数报警。5、 检查重要机组参数趋势是否有异常6、 检查现场仪表接头有无泄漏。二十八、催化电液滑阀伺服控制系统1、检查电液滑阀伺服控制系统就地柜显示器上输入信号、阀位信号
