1、LOGO一一. .用途目的用途目的v 用途用途: :直接量测外形、外径、段差、深度、内径。v 量具名称量具名称 : :电子卡尺、光标卡尺、附表卡尺。v v 量具规格量具规格 : : v 0150 MM 0200 MMv 0350 MM 0450 MMv 01000 MMv 解析度解析度: : 0.01 MM 或 0.0005 INCHv 工作温湿度工作温湿度: : 溫度20 5, 相對濕度45%90%.型号：150mm,200mm,300mm,450mm600mm二二. .卡尺的基本结构卡尺的基本结构三三. .卡尺的具体操作步骤卡尺的具体操作步骤1.根据待测尺寸选择适合使用之目的之卡标规格。

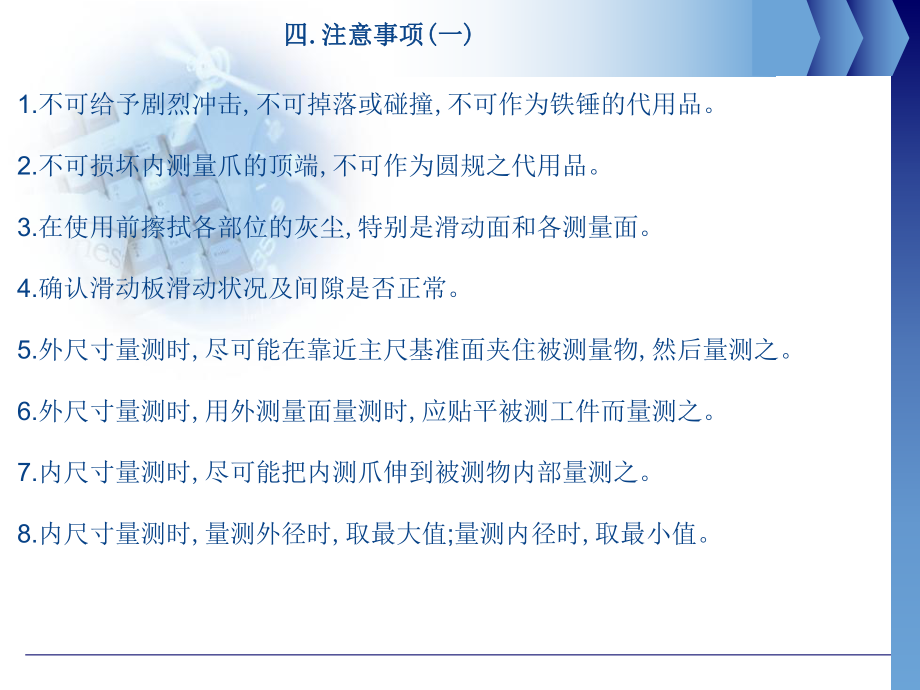

2、2.使用前要确认卡尺有无校准标签，并且检查校正日期是否在使用周期内3.检查卡尺零位是否正确。 4.检查卡尺尺身移动是否灵活。 5.直接量测工件内尺寸、外尺寸时,卡尺测量面应贴平工件表面。 6.量测外宽时,取最大值;量测槽宽时,取最小值。 7.量测段差或深度尺寸时,卡尺测量面贴平被测面并使卡尺轴线垂直于被测面 8.读取量测值。9.量测完毕,将卡尺清洁保养后放入盒内,归还到卡尺存放处。 四四. .注意事项注意事项( (一一) )1.不可给予剧烈冲击,不可掉落或碰撞,不可作为铁锤的代用品。 2.不可损坏内测量爪的顶端,不可作为圆规之代用品。 3.在使用前擦拭各部位的灰尘,特别是滑动面和各测量面。 4

3、.确认滑动板滑动状况及间隙是否正常。 5.外尺寸量测时,尽可能在靠近主尺基准面夹住被测量物,然后量测之。 6.外尺寸量测时,用外测量面量测时,应贴平被测工件而量测之。 7.内尺寸量测时,尽可能把内测爪伸到被测物内部量测之。 8.内尺寸量测时,量测外径时,取最大值;量测内径时,取最小值。四四. .注意事项注意事项( (一一) )9.深度量测时,把深度基准面贴平被测物而量测之。 10.段差量测时,把段差量测面贴平被测面而量测之。 11.光标卡尺读取刻度时应从正面注视刻度。 12.量测小孔时,因为测爪宽度和两测爪之间的间隙会引起较大的测量误差, 所以要注意给量测值予以补偿。13.用完保存时,不可随意

4、乱放,以免碰伤测爪,并将正面朝上,本尺量爪与外量 爪量测面之间留0.22mm间隙并锁紧固定螺丝。14.长期保存或没有油气时,以无尘纸沾防锈油轻轻擦拭各部,使防锈油能够到 达每个角落。 四四. .注意事项注意事项( (二二) )注意：没有校正标签.校正日期已过期的仪器禁止使用！四四. 注意事项注意事项( (三三) ) 四四. 注意事项注意事项(四四) 1.每日使用完卡尺保存时,清洁卡尺各部位,本尺量爪与 外量爪量测面之间留0.22mm间隙并锁紧固定螺丝放 于盒内(如下图)。2.每月将卡尺去尘再涂上防锈油,以测量面为重。五五.卡尺的保养卡尺的保养0.22mm间隙六六. . 正确操作方法正确操作方法(一一)六六. . 正确操作方法正确操作方法
