浮法玻璃窑炉的节能设计

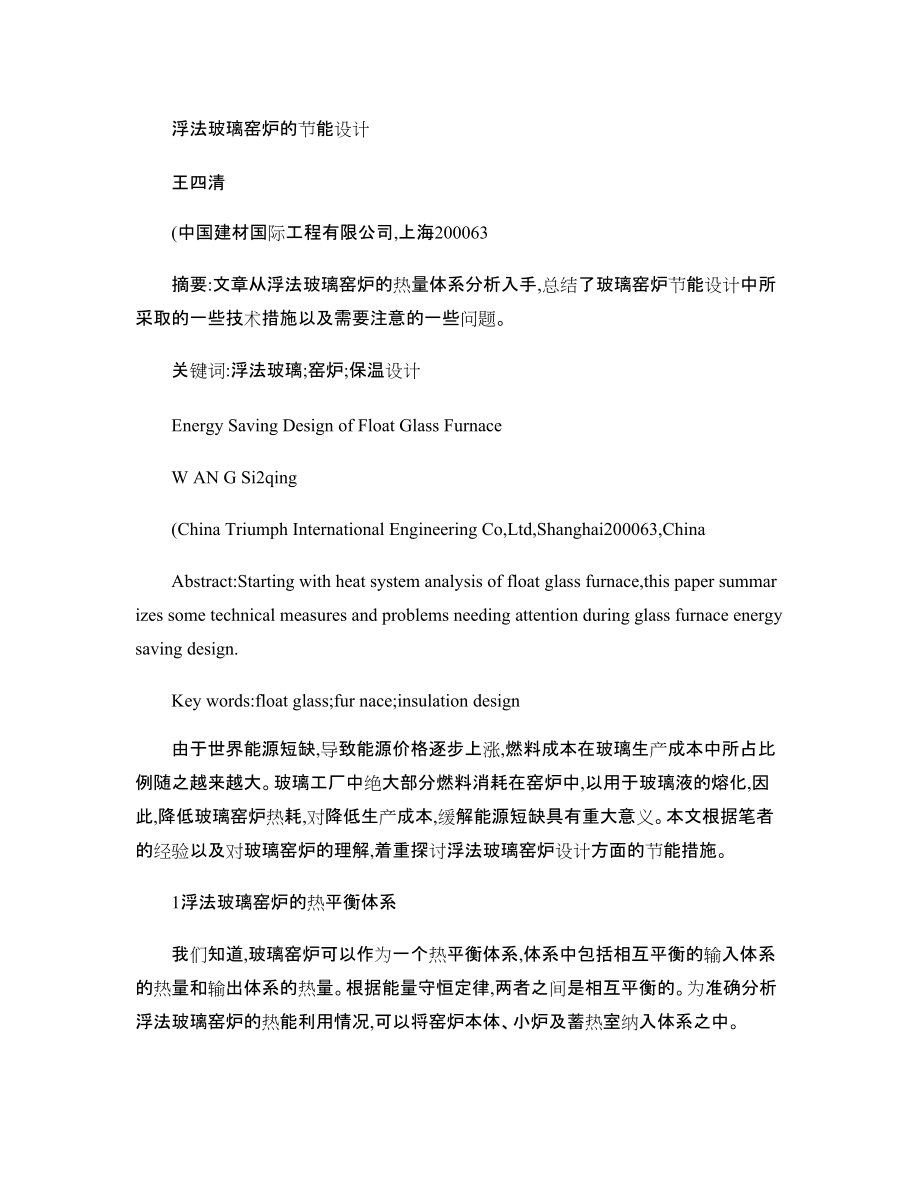

1、浮法玻璃窑炉的节能设计王四清(中国建材国际工程有限公司,上海200063摘要:文章从浮法玻璃窑炉的热量体系分析入手,总结了玻璃窑炉节能设计中所采取的一些技术措施以及需要注意的一些问题。关键词:浮法玻璃;窑炉;保温设计Energy Saving Design of Float Glass FurnaceW AN G Si2qing(China Triumph International Engineering Co,Ltd,Shanghai200063,ChinaAbstract:Starting with heat system analysis of float glass furnace,

2、this paper summar izes some technical measures and problems needing attention during glass furnace energy saving design.Key words:float glass;fur nace;insulation design由于世界能源短缺,导致能源价格逐步上涨,燃料成本在玻璃生产成本中所占比例随之越来越大。玻璃工厂中绝大部分燃料消耗在窑炉中,以用于玻璃液的熔化,因此,降低玻璃窑炉热耗,对降低生产成本,缓解能源短缺具有重大意义。本文根据笔者的经验以及对玻璃窑炉的理解,着重探讨浮法玻璃

3、窑炉设计方面的节能措施。1浮法玻璃窑炉的热平衡体系我们知道,玻璃窑炉可以作为一个热平衡体系,体系中包括相互平衡的输入体系的热量和输出体系的热量。根据能量守恒定律,两者之间是相互平衡的。为准确分析浮法玻璃窑炉的热能利用情况,可以将窑炉本体、小炉及蓄热室纳入体系之中。在玻璃窑炉热平衡体系中,输入体系的热量包括:通过喷嘴入口带入的燃料潜热和助燃物(空气、氧气显热以及电能输入热(电极处;输出体系的热量包括:窑体表面散热,燃烧废气排出热,冷却风、水带走热,窑体孔口、缝隙带走热以及玻璃液离开窑炉带走热。输入体系的热量根据功能分为两部分:一部分用于满足玻璃液的熔化、澄清、均化、冷却直至成型所必须的热量,可称

4、之为有用热量;另一部分是理论上不需要,而实际中又必须发生的热量,可称之为无效热量,它们体现在输出体系的热量中,包括:窑体表面散热,燃烧废气排出热和窑体孔口、缝隙带走热。2浮法玻璃窑炉的节能设计通过上述热量体系的分析,降低窑炉热耗的基本途径有2个:一是尽可能提高输入体系的热量的使用效率;一是在满足工艺要求的前提下尽可能降低无效热量的输出。玻璃窑炉的节能设计只有紧紧围绕着这两个方面,采取科学合理的技术措施,才能达到节能降耗的目的。同时,必须牢牢记住,节能设计在窑炉设计中永远是以满足生产的工艺要求为前提的,节能设计不能以降低玻璃质量作为代价,这样的节能设计是得不偿失的。下面具体分析浮法玻璃窑炉节能设

5、计中可以采取的一些技术措施。422.1尽可能提高输入体系的热量的使用效率1提高燃料燃烧热的使用效率提高燃料燃烧热的使用效率包括2个方面:提高燃料的燃烧效率;提高燃烧火焰与玻璃液间的传热效率。2提高燃料的燃烧效率和火焰的传热效率的技术措施:(1根据不同的燃料种类,采用先进高效的燃烧装置,提高燃料燃烧效率。对于燃烧重油的窑炉,设计时选用雾化效果好、火焰调节方便的喷嘴,提高重油的燃烧速度和燃烧完全度。对于燃烧天然气的窑炉,设计时选用火焰调节方便,尤其是具有自增碳效果的喷嘴,保证火焰的刚性及其灵活的长度调节,特别是自增碳效果可以大幅提高天然气火焰的辐射效果。(2根据不同的燃料种类,科学合理设计小炉结构

6、。对于燃烧重油的窑炉,由于重油的燃烧效果好、火焰辐射效率高,可采用多种小炉结构形式,如底烧、底插、侧烧、顶插式的燃烧方式。设计中必须根据窑炉的规模大小及窑池宽度的大小,确定合适的小炉尺寸,重要的一点是要合理地设计小炉口的宽度及面积的大小,保证一定的的火焰覆盖面和火焰喷出速度,组织合理的燃烧。对于燃烧天然气的窑炉,宜采用利于天然气增碳效果的燃烧方式,以得到辐射性能好的火焰。天然气中甲烷的裂解有2个条件:缺氧和温度(1130 1180e效果最好,相比较而言,笔者认为底烧能更好地满足这2个条件;同时需增加天然气小炉炉口的高度,保证天然气火焰具有一定的厚度以弥补火焰黑度的不足。对于燃烧煤气的窑炉,根据

7、煤气的燃烧特点,结合影响煤气燃烧效果的因素:空气煤气流的相交角度、空气煤气混合室的长度、空气煤气流的相对速度、空气煤气层的厚度等设计燃煤气小炉的结构。煤气小炉口宜采用扁平式结构,尽量减小火焰与玻璃液面的距离和增加火焰的覆盖面积。(3合理设计窑炉的上部结构。燃烧的火焰将热量传给玻璃液的方式有2种途径:一是火焰直接辐射给玻璃液;一是间接通过窑炉碹顶给玻璃液加热。合理的上部结构设计可以更好地提高火焰的传热效率。措施包括:不同种类的燃料设计不同的火焰空间热负荷。一般高热值燃料的窑炉火焰空间要高一些,低热值燃料的窑炉火焰空间要低一些。采用蜂窝状的大碹结构。可以增大大碹表面的辐射面积和表面黑度,强化大碹对

8、玻璃液的辐射效率;采用蜂窝状碹砖设计对碹砖制作的外观尺寸及安装的砌筑质量要求非常高,否则极易影响窑炉大碹的使用寿命,得不偿失。(4科学设计窑炉蓄热室结构提高蓄热室的换热效率,提高助燃空气的预热温度至1300e以上,进而提高燃料燃烧速度和燃烧的火焰温度,增加火焰的辐射效果。措施包括:设计合理的格子体的高度,使得气流具有一定的行程,气流能够有足够的时间与格子体充分换热。采用换热效果良好的烧结筒型砖和十字电熔砖格子体,增加有效蓄热面积。(5设计等宽或准等宽投料池结构。等宽或准等宽投料池结构配合使用大型毯式投料机,可以实现配合料的薄层投料,减少料层厚度,更有效地吸收火焰辐射,提高配合料的熔化速度。(6

9、设计池底鼓泡装置。采用池底鼓泡装置,有效地控制、强化和改善熔化池内的玻璃液对流体系,增强窑炉内玻璃液的对流,增强炉内各物料间的热交换及物理化学反应,加快玻璃液的上、下层热交换过程,达到减少燃料消耗的目的。(7设计0#氧枪由于氧气助燃燃烧火焰温度高,0#氧枪的使用加速了玻璃配合料的熔化过程,同时也减少废气的排放,具有一定的节能效果。2减少窑炉熔化部的热量消耗在满足生产工艺要求的前提下,尽量减少窑炉熔化部的热量消耗,也是节能降耗的一个有效途径。(1熔化部浅池结构熔化部采用浅池结构设计,减少窑炉中玻璃液的容量,降低为维持窑内玻璃液的工艺温度制度而产生的热量消耗。(2台阶式池底台阶式池底的结构设计,可

10、以减少熔化好的玻璃液从冷却部往熔化部的回流,降低二次加热所需的热量消耗,降低燃料的供给。2.2尽可能减少无效热量的输出对于浮法玻璃窑炉而言,玻璃液带出热只占热量的1/3左右,大部分热量都通过废气、窑体散热而带出窑外。窑炉的节能设计必须充分重视这部分热量损失,达到节能的目的。1减少进入冷却部的玻璃液量43(1窄长卡脖、深层水包结构设计长宽比较大的卡脖,一是可以减少冷却部玻璃液向熔化部的回流,减少重新加热回流玻璃液的热耗;一是可以加大流经卡脖的玻璃液的温降,减轻冷却部的负担。配合使用深层水包,可以进一步减少冷却部的面积,使冷却部的设计经济合理。(2采用台阶、浅池结构在卡脖处抬高池底,采用较浅的冷却

11、部池深设计,可以减小冷却部的玻璃液容量,降低冷却部的散热损失。需要注意的是,池底的抬高需要相应的工艺操作与之适应,同时根据研究抬高池底对玻璃液的澄清有一定的影响,所以采用抬高池底的设计,必须以满足玻璃质量为前提,设计中要权衡利弊,不能为了节能而降低玻璃质量。2设计窑体保温窑体表面散热几乎占输入总热量的1/3,近年来随着耐火材料、保温材料的发展,窑炉保温设计技术也得到很大的提高,节能效果非常明显。如碹顶经保温后表面温度可控制在80e以下,散热损失减少90%以上,保温窑炉从保温中可节能达20% 40%甚至更高。窑炉保温层是多层、多种材料的组合体,设计时应该作为一个整体来对待。设计中使用的保温材料必

12、须满足一定的条件:保温性能好、能耐一定温度、有一定耐压强度、有好的体积稳定性和化学稳定性、施工简便。保温设计时,一定要注意各层保温材料的实际温度不能超过其使用温度,否则,会引起保温材料的烧蚀、粉化、蠕变、起鼓等等现象,降低或起不到保温的作用。保温设计中除保温层外,一般都应该考虑密封层和防护层。它们既可以延长保温层的寿命,又可以增加保温效果。窑炉进行保温后,窑内的温度、液流情况、耐火材料的侵蚀情况等都会发生一些变化;这就要求窑炉的操作制度、结构尺寸等需要作一些相应的改变。否则,可能会影响产量和玻璃质量。3加强窑体的密封,减少孔口、缝隙散热损失窑炉热量损失中,孔口、缝隙散热损失也是一个不可忽视的方面,根据热工测定资料,孔口、缝隙的溢流、辐射散热损失最高能达到3%5%,节能潜力很大。(1投料口密封窑炉的投料口密封不仅能大大减少散热损失,另外一个重要作用是利于配合料的预熔,减少投料口飞料。(2孔口、缝隙的密封结构设计窑炉的孔口、缝隙的密封结构设计,不仅可以减少散热损失,同时密封良好的窑炉可以减少外界环境对窑炉内部的影响,有利于窑内运行工
