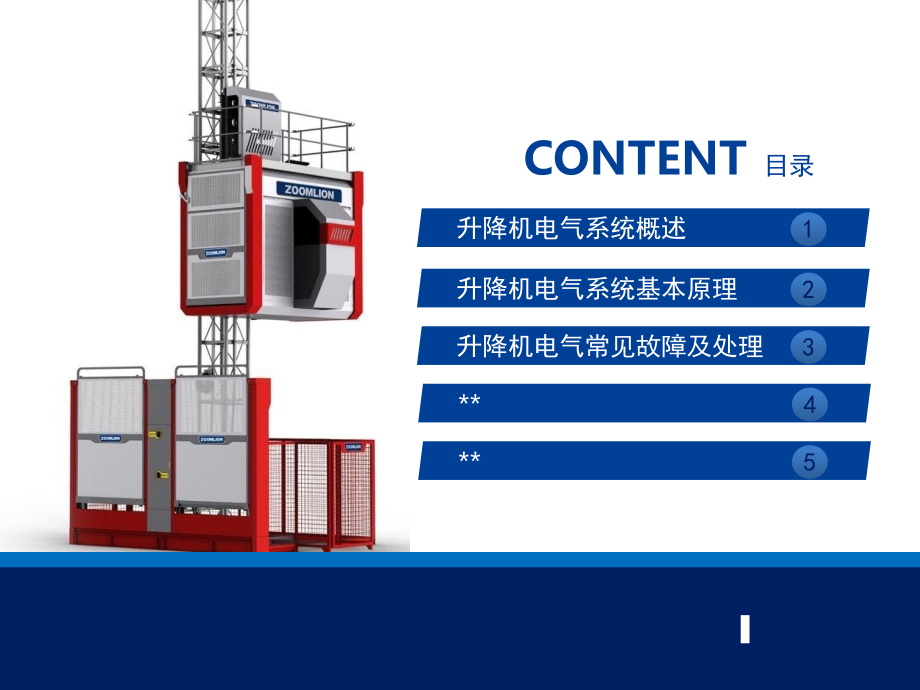

1、1施工升降机培训教材电气原理及常见故障处理编制： 审核： 审批： 版本：2014第1版2CONTENT 目录1升降机电气系统概述2升降机电气系统基本原理3升降机电气常见故障及处理4*5*34电气系统的作用：电气系统的作用：1.给为设备提供动力2.进行电机调速3.安全保护限制4.实现各种相关控制及功能5驱动对象：传动系统驱动对象：传动系统61.主配电箱2.操纵台3.电控柜电气系统主要构成：电气系统主要构成：7主配电箱主配电箱8操纵台操纵台9控制柜控制柜10各限位开关和传感器各限位开关和传感器11l智能化、集成化控制系统智能化、集成化控制系统l全新运行状态及故障诊断方案全新运行状态及故障诊断方案l

2、中联版施工升降机专用中联版施工升降机专用HLC控制器控制器第第3代代“BWM”系列施工升降机电控系统系列施工升降机电控系统12当下列对应图标长亮时升降机将无法工作（短信信号除外）操纵台故障报警显示操纵台故障报警显示13当各限位开关动作时，对应图标点亮操纵台限位信息显示操纵台限位信息显示1415按驱动方案可分为：按驱动方案可分为：1. 接触器控制方案 2. 变频驱动方案161.1.接触器控制方案接触器控制方案 通过交流接触器控制接通电机的供电并控制电机的旋转方向，以实现升降机的启停、上下运动。171819202.2.变频驱动方案变频驱动方案 通过变频器驱动电机，以实现升降机的启停、上下运动。21222324252627282930常见电气故障及处理：常见电气故障及处理：1. 设备无法启动： 急停开关未释放复位 限位开关动作检查、复位 相序错误调整 触点粘连故障修复 主接触器损坏更换 电机过载查找原因并排除 设备超载减轻载荷 操纵手柄未在中位复位 31常见电气故障及处理：常见电气故障及处理： 2.交流接触器： 触点粘连修复 线圈烧毁更换3.延时继电器： 上、下行接触器跳动正确调整 上升启动时下滑调整或更换 32常见电气故障及处理：常见电气故障及处理： 4.控制器： 没有输入/输出显示检查电源 控制功能异常更换5.变频器： 如出现故障会显示故障代码，可 参照使用说明书进行相应处理
