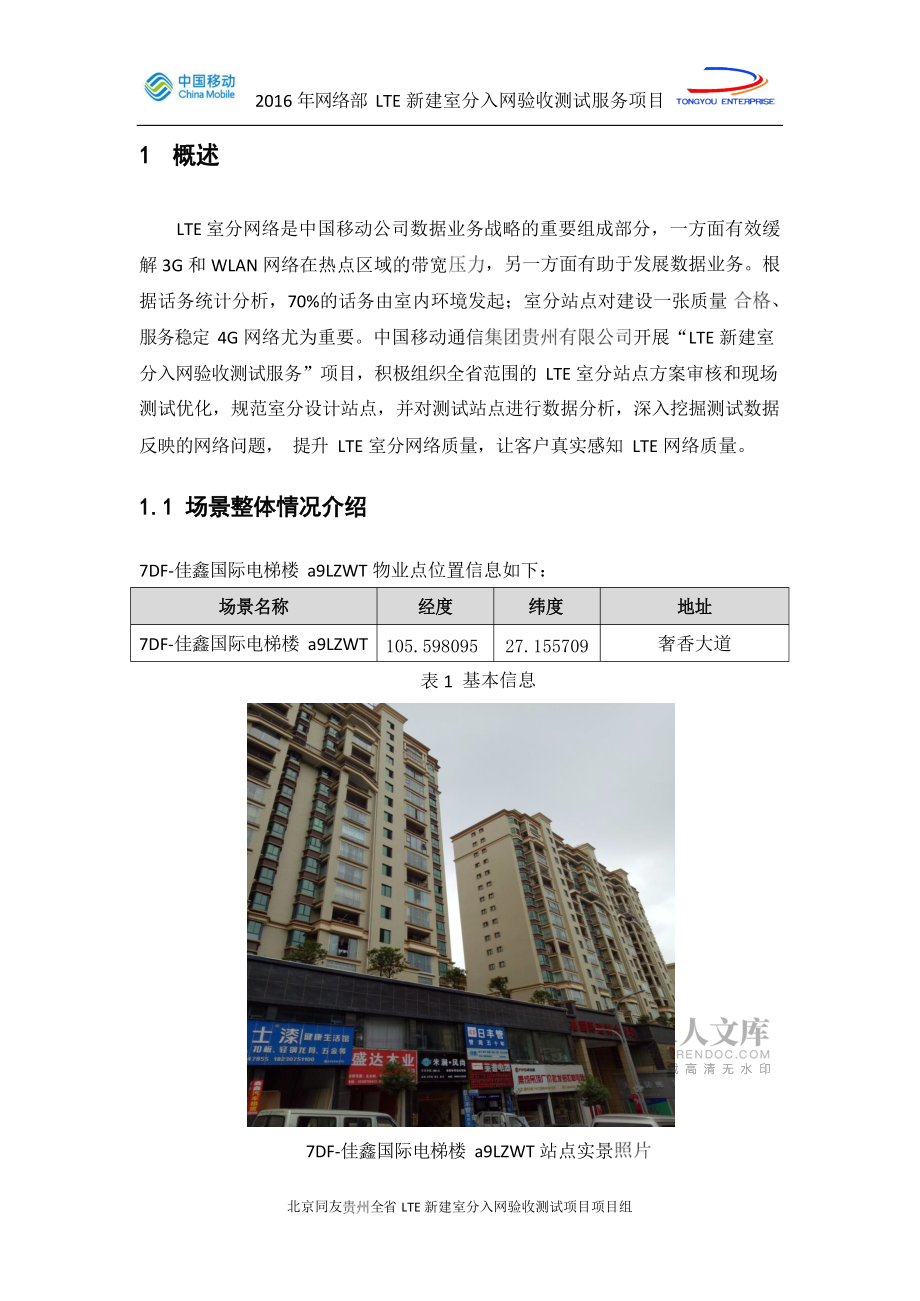

1、2016 年网络部 LTE 新建室分入网验收测试服务项目移动 LTE 新建室分网络入网验收测试分析报告-7DF-佳鑫国际电梯楼a9LZWT-7DF-佳鑫国际电梯楼 a9LZY-ZG-10（三期）2016 年 08 月 30 日北京同友全省 LTE 新建室分入网验收测试项目项目组2016 年网络部 LTE 新建室分入网验收测试服务项目1概述LTE 室分网络是中国移动公司数据业务战略的重要组成部分，一方面有效缓解 3G 和 WLAN 网络在热点区域的带宽，另一方面有助于发展数据业务。根据话务统计分析，70%的话务由室内环境发起；室分站点对建设一张质量、服务稳定 4G 网络尤为重要。中国移动通信开展

2、“LTE 新建室分入网验收测试服务”项目，积极组织全省范围的 LTE 室分站点方案审核和现场测试优化，规范室分设计站点，并对测试站点进行数据分析，深入挖掘测试数据反映的网络问题， 提升 LTE 室分网络质量，让客户真实感知 LTE 网络质量。1.1 场景整体情况介绍7DF-佳鑫国际电梯楼 a9LZWT 物业点位置信息如下：表 1基本信息7DF-佳鑫国际电梯楼 a9LZWT 站点实景北京同友全省 LTE 新建室分入网验收测试项目项目组场景名称经度纬度地址7DF-佳鑫国际电梯楼 a9LZWT105.59809527.155709奢香大道2016 年网络部 LTE 新建室分入网验收测试服务项目7DF

3、-佳鑫国际电梯楼 a9LZWT 站点1.2 已建设站点信息7DF-佳鑫国际电梯楼 a9LZWT 物业点有建设室内分，详细信息见下表：7DF-佳鑫国际电梯楼 a9LZWT 物业点周边宏站信息如下：周围宏站站点位置信息如下（earth 截图）：北京同友全省 LTE 新建室分入网验收测试项目项目组标识-本地小区标识小区名称558851-17DF-汽车站 LZB-CQ-1558851-27DF-汽车站 LZB-CQ-2558851-37DF-汽车站 LZB-CQ-3558872-17DF-变电站 LZB-1558872-27DF-变电站 LZB-2558872-37DF-变电站 LZB-3558853

4、-17DF-杉林小学 LZB-YZ-1558853-27DF-杉林小学 LZB-YZ-2558853-37DF-杉林小学 LZB-YZ-3标识- 本地小区标识小区名称覆盖楼层982593-137DF-佳鑫国际电梯楼 a9LZY-ZG-10A9 栋2016 年网络部 LTE 新建室分入网验收测试服务项目1.3 评估概述1.3.1评估及时间室内外覆盖性能前台测试和数据分析：3 人，主要进行室内外覆盖测试设备操作和数据，完成测试后进行数据分析。本次室内外覆盖测试参与的和时间如下：1) 测试优化测试公司：北京同友创业、测试2) 测试时间：测试时间： 2016 年 08 月 30 日1.3.2测试工具为

5、保证测试的正常进行，需要按照测试条目配置相应的测试工具。其硬件和软件需求如下表所示：北京同友全省 LTE 新建室分入网验收测试项目项目组2016 年网络部 LTE 新建室分入网验收测试服务项目硬件需求：软件需求：1.3.3测试方法短呼语音测试：通话时长 45S，间隔 15S；VoLTE 测试：拨测；数据业务测试：测试范围：FTP测试：文件 2GB，持续时间 300s，间隔 20s；FTP 上传测试：文件 500M，持续时间 300s，间隔 20s；楼高小于 14 层的楼最少选取高、中、低三层；楼高大于等于 15 层则按从高到低每 5 层至少测试 1 次；1 层必测、有电梯（客梯）至少选取一部电

6、梯上下遍历试；每个 RRU 必须测到，至少一层；外泄测试需距离物 10 米处绕一圈，要求外 10 米处接收到室内信号110dBm 或比室外主小区低 10dB 的比例大于90（当物距离道路小于 10，以道路为参考点）。；室内出口切换测试选取主要出及车库出入口进试，电梯与平层,每个出测试不少于 5 次；北京同友全省 LTE 新建室分入网验收测试项目项目组软件名称数量用途鼎力 9.6 前台1与 M35t 及 HTC M8 配合使用，用于Uu 接口的数据和信令鼎力 9.61用与分析 UU 接口数据及信令工具名称数量用途测试笔记本1 台安装测试软件，接测试设备M35t1 台测试数据业务HTC M81 部

7、VoLTE 测试2016 年网络部 LTE 新建室分入网验收测试服务项目2室内测试情况2.1 整体指标本次对 7DF-佳鑫国际电梯楼 a9LZWT 物业点进行了详细的室内测试，描述测试情况，测试室内步行打点测试，详细测试指标统计结果见下表：2.2 楼层测试截图2.2.1LTE 测试截图1FRSRP:北京同友全省 LTE 新建室分入网验收测试项目项目组7DF-佳鑫国际电梯楼 a9LZWT 物业点LTE 主要 KPI 指标主要 KPI 指标RSRP平均(dBm)SINR 平均(dB)平均下载速率(Mbps)平均上传速率(Mbps)RxLev Sub (dBm)RxQual Sub (dBm)1F-

8、53.1328.8912.6171.210-74.9808F-54.9428.4916.5870.743-68.67016F-53.7728.7215.9221.264-66.8202016 年网络部 LTE 新建室分入网验收测试服务项目SINR：1F RSRP 在-95dbm 以上，覆盖较好。SINR 在 20db 以上，SINR 较好。8FRSRP:北京同友全省 LTE 新建室分入网验收测试项目项目组2016 年网络部 LTE 新建室分入网验收测试服务项目SINR：8F RSRP 在-95dbm 以上，覆盖较好。SINR 在 15db 以上，SINR 较好。16FRSRP:北京同友全省 L

9、TE 新建室分入网验收测试项目项目组2016 年网络部 LTE 新建室分入网验收测试服务项目SINR：16F RSRP 在-95dbm 以上，覆盖较好。SINR 在 20db 以上，SINR 较好。电梯RSRP:北京同友全省 LTE 新建室分入网验收测试项目项目组2016 年网络部 LTE 新建室分入网验收测试服务项目SINR：电梯RSRP 在-95dbm 以上，覆盖较好。SINR 在 15db 以上，SINR 较好。北京同友全省 LTE 新建室分入网验收测试项目项目组2016 年网络部 LTE 新建室分入网验收测试服务项目2.2.2测试截图1FRxLevSub:1F RxLev 在-95db

10、m 以上，覆盖较好。8FRxLevSub:北京同友全省 LTE 新建室分入网验收测试项目项目组2016 年网络部 LTE 新建室分入网验收测试服务项目8F RxLev 在-85dbm 以上，覆盖较好。16FRxLevSub:16F RxLev 在-95dbm 以上，覆盖较好。北京同友全省 LTE 新建室分入网验收测试项目项目组2016 年网络部 LTE 新建室分入网验收测试服务项目2.3 现场切换测试2.3.1出切换测试A9 栋切换测试对出进行室内外切换测试，来回切换 5 次，测试结果截图如下：RSRP：PCI:北京同友全省 LTE 新建室分入网验收测试项目项目组2016 年网络部 LTE 新

11、建室分入网验收测试服务项目A9 栋出口室内外切换正常。2.3.2切换统计出切换均正常。2.3.3切换测试小结A9 栋出室内外切换均正常。2.4 现场外泄测试2.4.1外泄测试截图A9 栋外泄测试北京同友全省 LTE 新建室分入网验收测试项目项目组指标出切换切换次数3切换次数3切换率100%2016 年网络部 LTE 新建室分入网验收测试服务项目RSRP:（1F 大楼外侧测试）PCI：（1F 大楼外侧测试）A9 栋未发现室分泄露现象。北京同友全省 LTE 新建室分入网验收测试项目项目组2016 年网络部 LTE 新建室分入网验收测试服务项目2.4.2外泄测试小结室分外泄测试发现，A9 栋楼外10占用到室分信号，未发现室分泄露。3问题点分析以及解决过程1） 各楼层速率低问题：各楼层速率低问题：问题描述：测试发现，在各楼层测试中，上传速率偏低。问题分析：经回放 log 分析，在各楼层测试中，UE 占用【38950 304】小区为服务小区， RSRP 在-48dbm 左右，SINR 为 30db，CQI 为 15.无线环境并无异常，但上传速率偏低。解决方案：1、2、核查该小区是否存在告警核查该小区参数配置是否有误总结北京同友全省 LTE 新建室分入网验收测
