目 次
1.引言 …………………………………………………………………………1
2.淀粉工业发展趋势…………………………………………………………8
3.毕业设计的目的 ……………………………………………………………10
4.圆锥筛方案论证………………………………………………………………11
5.设备概述 ……………………………………………………………………14
6.设计计算 ………………………………………………………………………16
6.1电机的选择 ……………………………………………………………16
6.2 V带传动的设计计算 …………………………………………………16
6.3主轴的设计 ……………………………………………………………18
6.4轴承的校核 ……………………………………………………………22
6.5筛篮的设计 ……………………………………………………………23

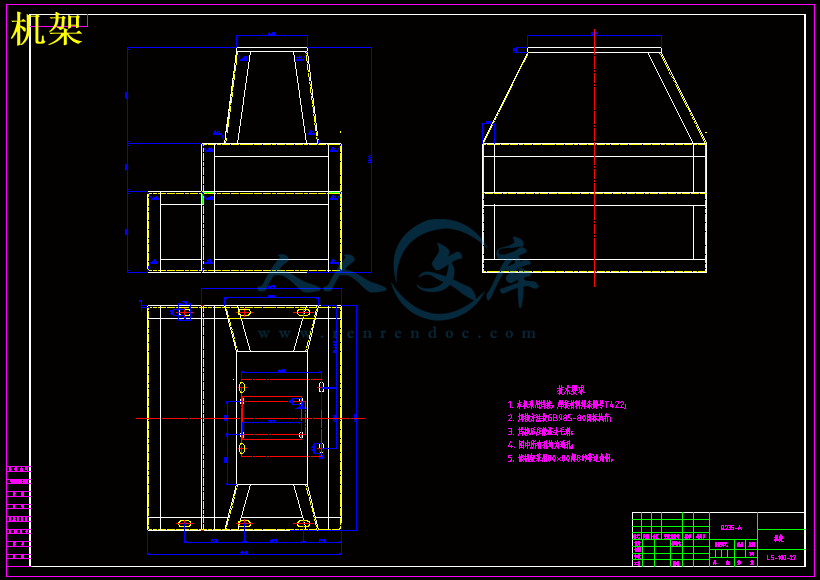

6.6机架的设计 ……………………………………………………………24
总结 ……………………………………………………………………………26
致谢 ……………………………………………………………………………28
参考资料及文献 ………………………………………………………………29
1 引言
我国小麦制粉能力之大，小麦制粉企业之多均属世界之最。小麦制粉工业地产品与人民生活息息相关，是一个永不衰败的朝阳工业和生命工业。自改革开放以来，特别是20世纪80年代末到90年代初，我国小麦制粉工业在引进、消化吸收国外先进小麦制粉技术。进入21世纪后，随着我国国民经济的快速发展，人民生活水平的显著提高以及小麦制粉企业经济实力的增强，我国的小麦制粉技术出现了许多新的特点，这些特点主要便现在小麦的清理工艺、制粉工艺、配粉工艺以及小麦粉生产过程的自动控制、节能降耗和新设备等方面。
虽然我国是小麦生产大国，小麦年产量一亿吨左右，但是，多年来小麦淀粉的生产没有引起足够的重视，造成这种情况的原因主要有如下几种：（1）小麦一直是人们的口粮，所以我国的小麦加工规模较小、工艺落后；（2）小麦蛋白的黏度较大，烘干困难，不利于工业化生产；（3）由于小麦加工工艺落后，生产过程中的污水不易治理，环境污染严重；（4）占小麦生产成分很大一部分的B－淀粉质量较差，只能用饲料，淀粉收率低，无形中造成了资源的浪费。
本设备是针对目前国内小麦淀粉和谷朊粉的加工工艺过程，参照国外小麦淀粉的先进生产工艺设备而改进的用来更加快捷方便地加工小麦淀粉和谷朊粉的设备。
小麦淀粉在食品、冷饮、 轻工、纺织、制药、造纸等行业中有着广泛的应用。
1：食品行业。主要应用于火腿肠、粉丝、雪糕、果冻等产品中。以及用于味精、麦精粉、可食性包装膜、水解及发酵工业产品中。
2：纺织行业。小麦淀粉特别适合于纤维工业，尤其是织布、浆纱、整理和染色用糊。
3：造纸行业。小麦淀粉在造纸行业用量比较大，主要用作湿部的粘结剂、表面涂层、施胶和制造瓦楞纸的粘合剂。
4：医药行业。主要用作制片剂、稀释剂等。
5：淀粉深加工业。生产糊精、氧化酯、淀粉醚、淀粉糖等产品。
6：其他行业。在其他行业可用于制焊条、铸造的砂型、炭精棒成型和干电池等。
谷朊粉是从小麦中直接分离出来的高蛋白聚合物，蛋白质含量为75~80%，脂肪含量为1.0~1.25%，吸水率为150~200%，吸水后的湿面筋保持了原有的自然活性及天然物理状态，具有粘性、弹性、延伸性、薄膜成型性和吸脂乳化性。
谷朊粉是粮食工业、食品工业和饲料工业理想的天然添加剂。广泛应用于生产面包粉、方便面粉、饺子粉、挂面粉等专用粉中，用于改善专用粉的烘焙品质、蒸煮品质、食用品质和营养价值。食品工业用其制成营养、保健、方便于一体的各类食品，如水面筋、油面筋、烤麸、素鸡、罐头、火腿肠等，饲料工业用于生产高档水产品如螃蟹、鳖、对虾等饲料的粘合剂和营养添加剂。不仅提高了饲料的营养价值，还提高了饮料在饲喂中的利用率。总之，谷朊粉在面粉行业、面包行业、冷冻食品行业、肉类食品行业、饲料行业、化学工业等行业中都有着重要的应用。
近年来，在国家相关产业政策的带动下，我国小麦淀粉工业得到长足的发展。特别是新的技术、新工艺的引进，使小麦深加工有了技术支撑，一些具有较高开发创新能力，技术先进、规模较大的大中型企业相继投产，小麦副产品得到充分的利用，促进了行业的快速发展。
小麦淀粉的工艺技术发展至今，主要加工方法有两大类，一类是以小麦为原料直接进行加工。一类是以小麦淀粉为原料进行加工，而应用于加工淀粉大多为后一类，因此，我们所设计的分离器是主要针对后一类的生产工艺的设备，它也是我国以后小麦淀粉生产工艺改进方向的先进设备。
1.1小麦淀粉生产工艺
1.1.1马丁法
在各地实际应用中，这种加工方法的程序常有改变。面粉和水以2:1的比率放入和面机中，从而得到光滑、均匀、较硬但正无硬块的面团。面粉和水的比率视所用面粉的种类而定。硬质小麦面粉能和成弹性很强的面团，所以要比用软质小麦面粉多使用水；软质小麦面粉和成的面团容易断裂、撕开。和面所用的水须在200C左右，并含有某些矿物盐。用含盐量低的软水和面使面筋变得粘滑。面团在进入洗粉阶段之前应放置一定时间，使面筋饱吸水分，以提高其强度。
马丁法（Martin）又叫面团法，在加工中使用的原料是面粉而不是麦粒，加工过程的几个基本步骤组成为和面、清洗淀粉、干燥面筋、淀粉提纯和淀粉干燥
1.1.2水力旋流法
荷兰的K.S.霍尼公司提出了一种水力旋流法，用于从面粉中提取淀粉和面筋。面糊和循环水放入多段10毫米水力旋流器组。清洗出的A级淀粉与麦麸随最后一段底流排 出。纤维经多级曲筛系统去除，A级淀粉的脱水和干燥前要经三段水力旋流器浓缩成21 Be’多段水力旋流系统的溢流液送入三段水力旋流器。溢流液中含有凝块状和最长可过10厘米的线状凝集面筋、B级淀粉和可溶物质。底流中的A级淀粉重返多级清洗系统。面筋采用网眼间隙0.5毫米的滚动式面筋过滤器收集并进行气流干燥。面筋清洗机中部分滤出液再循环至第一道工序，用于将面粉搅成糊状，其余部分经回收B级淀粉后再蒸发。
