第一章 前言
起重机械用来对物料作起重、运输、装卸和安装等作业的机械设备，它可以完成靠人力无法完成的物料搬运工作，减轻人们的体力劳动，提高劳动生产率，在工厂、矿山、车站、港口、建筑工地、仓库、水电站等多个领域部门中得到了广泛的使用，随着生产规模的日益扩大，特别是现代化、专业化的要求，各种专门用途的起重机相继产生，在许多重要的部门中，它不仅是生产过程中的辅助机械，而且已成为生产流水作业线上不可缺少的重要机械设备，它的发展对国民经济建设起着积极的促进作用。起重机械是起升，搬运物料及产品的机械工具。起重机械对于提高工程机械各生产部门的机械化，缩短生产周期和降低生产成本，起着非常重要的作用
在高层建筑、冶金、华工及电站等的建设施工中，需要吊装和搬运的工程量日益增多，其中不少组合件的吊装和搬运重量达几百吨。因此必须选用一些大型起重机进行吊装工作。通常采用的大型起重机有龙门起重机、门座式起重机、塔式起重机、履带起重机、轮式起重机以及在厂房内装置的桥式起重机等。
在道路，桥梁和水利电力等建设施工中，起重机的使用范围更是极为广泛。无论是装卸设备器材，吊装厂房构件，安装电站设备，吊运浇注混凝土、模板，开挖废渣及其他建筑材料等，均须使用起重机械。尤其是水电工程施工，不但工程规模浩大，而且地理条件特殊，施工季节性强、工程本身又很复杂，需要吊装搬运的设备、建筑材料量大品种多，所需要的起重机数量和种类就更多。在电站厂房及水工建筑物上也安装各种类型的起重机，供检修机组、起闭杂们及起吊拦污栅之用。
在这些起重机中，桥式起重机是生产批量最大，材料消耗最多的一种。由于这种起重机行驶在高空，作业范围能扫过整个厂房的建筑面积，因而受到用户的欢迎，得到很大的发展。
起重机械用来对物料作起重、运输、装卸和安装等作业的机械设备，它可以完成靠人力无法完成的物料搬运工作，减轻人们的体力劳动，提高劳动生产率，在工厂、矿山、车站、港口、建筑工地、仓库、水电站等多个领域部门中得到了广泛的使用，随着生产规模的日益扩大，特别是现代化、专业化的要求，各种专门用途的起重机相继产生，在许多重要的部门中，它不仅是生产过程中的辅助机械，而且已成为生产流水作业线上不可缺少的重要机械设备，它的发展对国民经济建设起着积极的促进作用。起重机械是起升，搬运物料及产品的机械工具。
目前，在工程起重机械领域，欧洲、美国和日本处于领先地位。欧洲作为工程起重机的发源地，轮式起重机生产技术水平最高。该地区的工程起重机械业主要生产全地面起重机、履带式起重机和紧凑型轮胎起重机，也生产少量汽车起重机。其中，全路面起重机、履带起重机以中大吨位为主；紧凑型轮胎起重机则以小吨位为主；汽车起重机一般为通用底盘组装全地面上车，即以改装为主。其产品技术先进、性能高、可靠性高，产品销往全球。
随着我国经济建设步伐的加快，生产和生活各个领域的建设规模的逐年扩大，也促进了施工机械化程度的迅速提高。先进的施工机械已成为加快施工速度，保证工程质量和降低成本的物质保证。起重机行业也因此得到了很大的发展。为促进社会主义建设事业的发展，提高劳动生产率，充分发挥其中运输机械的作用是具有重要意义的。
箱形双梁桥式起重机是由一个有两根箱形主梁和两根横向端梁构成的双梁桥架,在桥架上运行起重小车,可起吊和水平搬运各类物体,它适用于机械加工和装配车间料场等场合。桥架的结构主要有箱形结构，空腹桁架式结构，偏轨空腹箱形结构及箱形单主梁结构等，5-80吨中小起重量系列起重机一般采用箱形结构，且为保证起重机稳定，我选择箱形双梁结构作为桥架结构。为了操纵和维护的需要，在传动侧走台的下面装有司机室。司机室有敞开式和封闭式两种，一般工作环境的室内采用敞开式的司机室，在露天或高温等恶劣环境中使用封闭式的司机室。
由于本人水平有限，实践经验不足，加上工作原因，时间比较仓促，设计中肯定有错误和欠妥之处，恳请各位老师多多批评指正。
第二章 抓斗桥式起重机设计任务书
2.1设计参数
主要参数为：起重量：Q=5t；起升高度：H=12m；起升速度：=10m/min；小车运行速度： =40m/min；大车运行速度：75m/min，跨度：L=20m；起重机估计总重量：G=240N；小车估计自重：40KN；电源：三相交流电源，380V，50Hz
机构接电持续率：JC=25%；工作级别：A5。
2.2工作条件
抓斗桥式起重机作业环境为室内作业，电源为三相异步交流电，电压为380V，频率为50HZ。电压波动允许上限为+10%，下限(尖峰电流时)为额定电压的-10%。起重机内部电压损失为3%。环境温度：-10℃+40℃，在24小时内平均温度不超过+35℃。
2.3设计原则
为保证起重机安全正常工作，起重机本身应具备三个基本条件：
（1）金属结构和机械零部件应具有足够的强度、刚度和抗弯曲能力；
（2）整机具备必要的抗倾覆稳定性；
（3）原动机具备满足作业性能要求的功率，制动装置提供必要的制动转矩。

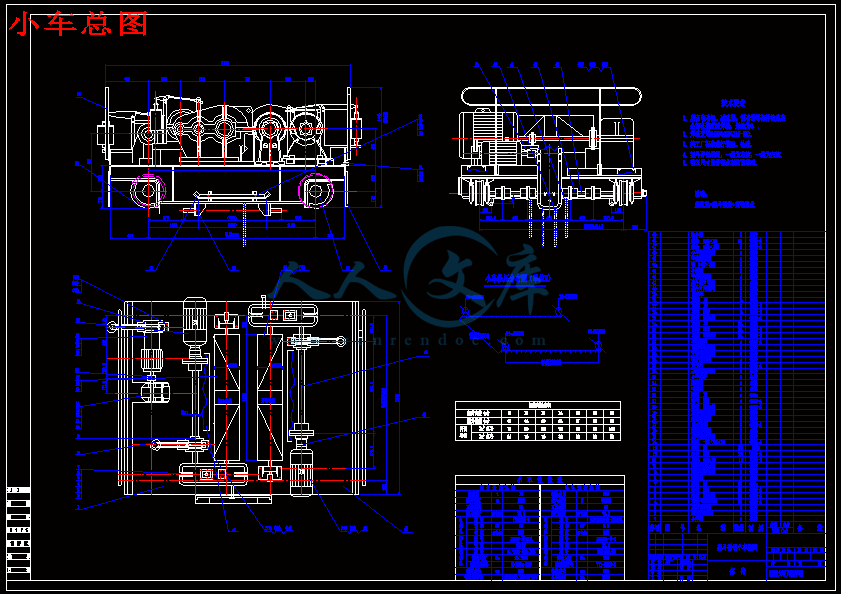

第三章 小车起升机构和运行机构的设计计算
3.1起升机构计算
3.1.1确定机构传动方案
起升机构可采用的有开式传动和闭式传动。

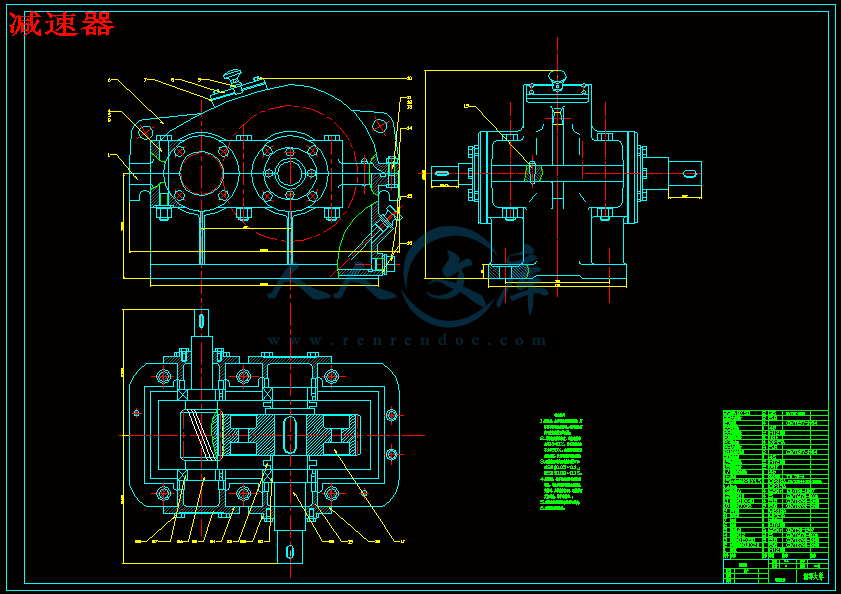

（1）闭式传动在电动机和卷筒之间，大多数情况采用传动效率高的圆柱齿轮减速器，而蜗轮减速器由于传动效率低，除特殊环境采用外，一般较少应用。
（2）开式传动在电动机和减速器之间，除减速器外还有开式齿轮传动，这种构造类型适用于起升速度较低的情况，如我国生产的大型桥式起重机（Q≥80 t）的起升机构多采用这种型式，由于开式齿轮传动适用于圆周速度较低的情况，因此都将其放在靠近卷筒的最后一级传动中，以保证正常工作。根据起升重量Q=5 t<80 t，选用传动效率高的闭式传动。
