齿轮泵的泵座 工艺及钻6-Ф17孔夹具设计【CAD图纸和说明书】

收藏

资源目录
跳过导航链接。
齿轮泵的泵座 工艺及钻6-Ф17孔夹具设计【CAD图纸和说明书】.rar
齿轮泵的泵座 工艺及钻6-Ф17孔夹具设计
课程设计说明书.doc---(点击预览)
工艺卡.doc---(点击预览)
工序卡.doc---(点击预览)

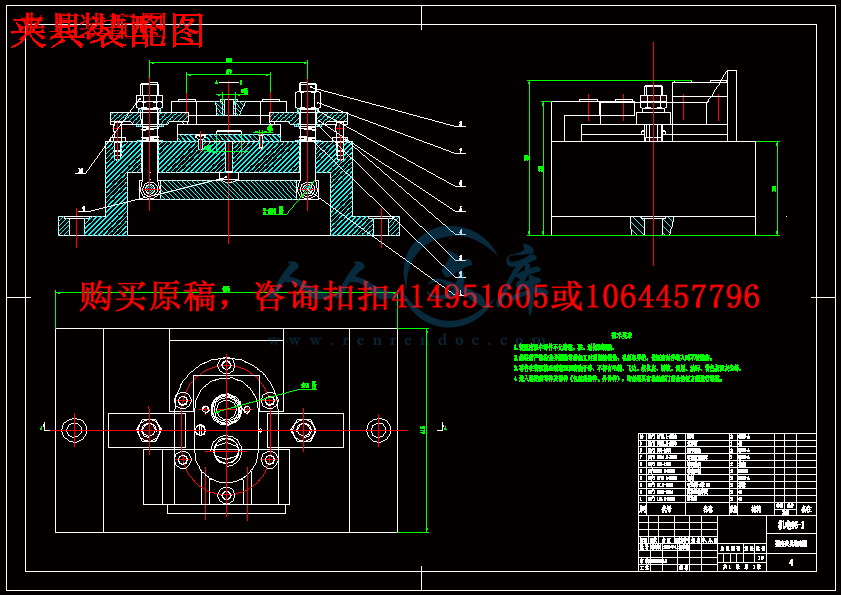

夹具装配图.dwg
夹具零件图.dwg

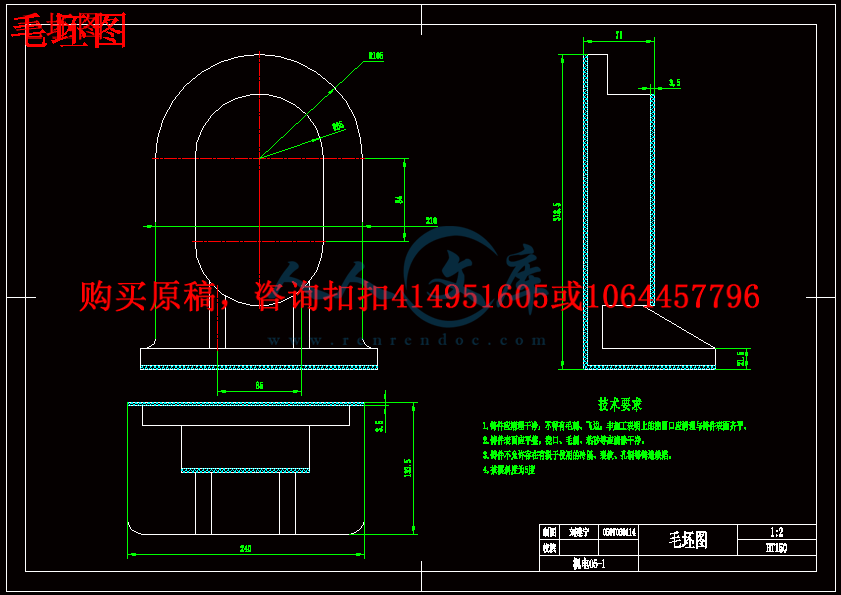

毛坯图.dwg
零件图.dwg
压缩包内文档预览:(预览前20页/共26页)
预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图
编号:476579    类型:共享资源    大小:348KB    格式:RAR    上传时间:2015-09-08 上传人:好资料QQ****51605 IP属地:江苏
20
积分
关 键 词:
齿轮泵 工艺 17 夹具 设计 cad 图纸 以及 说明书 仿单
资源描述:

摘 要

本次课程设计的课题是齿轮泵泵座零件直径为17mm孔夹具设计。

本论文按照夹具设计的一般步骤,进行了以下部分的设计:

通过对零件的工艺分析,确定了零件的生产类型、机械加工工艺过程、工艺规程设计、毛胚的种类和制造方法。通过零件的分析后制定零件机械加工工艺路线,选择定位基准、说明表面加工方法的选择、加工阶段的划分、工序集中与分散、零件加工工艺原则和工艺编制。通过以上零件的实体图确定夹具总体方案,包括加工的方法、定位方案和定位误差的分析、夹紧方案、夹具体结构布局。


关键词: 夹具设计、钻模、加工工艺、齿轮泵泵座

Abstract

The curriculum design issue is milling machine parts stent diameter of 50 mm holes fixture design.

This paper in accordance with the general steps fixture design, the design of some of the following:

Through the parts of the process to determine the type of production components, machining process, the design of a point of order, Mao embryo of the type and manufacturing methods. Part of the analysis through the development of mechanical parts processing line, positioning the benchmark choice that the choice of surface processing methods, the processing stage of the demarcation process centralized and decentralized, spare parts processing principles and the preparation process. Through the above components of the entity plans determine the overall fixture programme, including the processing methods, targeting programmes and positioning error analysis, clamping programmes, specific folder structure of the layout.


Key words: fixture design, drilling module, processing, milling machines stent

目 录

1泵座的工艺分析及生产类型的确定  ………………… …………1

1.1泵座的用途 ……………………………………………1

1.2泵座的技术要求   ……………………………………1

1.3 审查泵座的工艺性 …………………………………2  1.4 确定泵座的生产类型  ………………………………2

 1.5选择毛坯………………………………… ……………2

 1.6确定毛坯的尺寸公差和机械加工余量…… …………2

2 确定毛坯、绘制毛坯简图  …………………… …………3

 2.1绘制泵座铸造毛坯简图……………… ………………3

3 拟定泵座工艺路线… ………………………………………3

  3.1定位基准的选择………………………………………4

  3.2表面加工方法的确定…………………………………4

  3.3加工阶段的划分………………………………………5

  3.4工序的集中与分散……………………………………5   3.5工序顺序的安排   ………………………………………5

  3.6 确定工序路线   ……………………………………6

4  加工余量、工序尺寸和公差的确定  ……………………7

  4.1工序9——钻φ17孔的加工余量工序尺寸和公差的确定      …………………………………………7

5  切削用量计算 ……………………………………………7

  5.1 工序9——钻φ17孔   ……………………………7

5.11 钻孔工步    …………………………………… 7

6  机械加工工艺过程卡片…………………………………7  机械加工工序卡片     …………………………………… 9

8  齿轮泵的泵座夹具设计…………………………………10

8.1 夹具设计任务  ……………………………………11

8.2 确定夹具的结构方案………………………………11

8.21 确定定位元件……………………………………11

8.22 确定导向装置……………………………………11

8.3  画夹具装配图 ……………………………………12

8.4  夹具装配图上标注尺寸、配合及技术要求…… 1

1座的工艺分析及生产类型的确定

泵座的用途

该泵座为支撑齿轮泵所用,突台上两孔放入两个齿轮轴,突台加强了泵座的刚性,底面两个筋板对突台起加固和支撑作用。该泵座在齿轮泵工作时要承受弯曲应力和冲击载荷的作用,因此该零件应具有足够的强度、刚度和韧度,以适应齿轮泵的工作条件。该零件的主要工作表面为泵座的两个端面和突台上的两个孔,在设计工艺规程时应重点予以保证。


内容简介:
三机械加工工序 卡片 机电05-1林军昌 机械加工工艺过程卡片 产品型号 零件型号 产品名称 零件名称 套筒 共 页 第 页 车间 工序号 工序名 材料牌号 9 钻 6-17 的孔 HT150 毛坯种类 毛坯外形尺寸 每毛坯可制件数 每台件数 铸件 1 1 设备名称 设备型号 设备编号 同时加工件数 四面组合钻床 夹具编号 夹具名称 切削液 专用夹具 工位器具编号 工位器具名称 工序工时 准终 单件 0 工序号 工序内容 工艺装备 主轴转速r/mm 切削速度m/min 进给量mm/r 背吃刀量mm 进给次数 工步工时 1 钻 17 的孔 麻花钻、 400 21.35 0.2 17 1 nts游标卡尺 设计 审核 标准化 会签 标记 处数 更改文件名 签字 日期 标记 处数 更改文件名 签字 日期 nts机电05-1 林军昌 机械加工工艺过程卡片 产 品 型号 零件型号 产 品 名称 零件名称 泵座 共 1 页 第 1 页 材 料 牌号 HT150 毛坯种类 铸件 毛 坯 外形尺寸 每 毛 坯 可 制件数 1 每台件数 1 备注 工序号 工序名称 工序内容 车间 工段 设备 工艺装备 工时 1 粗铣下端面 立式铣床 端铣刀 准终 单件 2 半精铣的左表面 立式铣床 端铣刀 3 半精铣的右表面 立式铣床 端铣刀 4 粗铣外表面 立式铣床 端铣刀 5 钻、扩、粗精铰上 50 孔 四面组合钻床 扩孔钻和绞刀 6 粗扩上60 孔 四面组合钻床 扩孔钻 7 钻、扩、粗精铰下 50 孔 四面组合钻床 扩孔钻和绞刀 8 粗扩 8圆锥孔 四面组合钻床 扩孔钻 9 钻 6 个17 的孔 四面组合钻床 麻花钻 10 钻 4 个19 的孔 四面组合钻床 麻花钻 11 去毛刺 钳工台 平锉 nts12 中检 13 热处理 局部淬火 淬火机 14 校正 钳工台 手锤 15 磨削 平面磨床 砂轮 16 清洗 清洗机 17 终检 设计 审核 标准化 会签 标记 处数 更 改 文件名 签字 日期 标记 处数 更改文件名 签字 日期 nts 辽宁工程技术大学 课 程 设 计 题 目: 齿轮泵的泵座 夹具设计 班 级: 机电 05-1 班 姓 名: 林军昌 指导教师: 魏永乐 完成日期: 2008 年 7 月 1 日 nts辽宁工程技术大学课程设计 I 一、设计题目 齿轮泵的泵座 夹具设计 二、 原始资料 (1) 被加工零件的零件图 (草图) 1 张 (2) 生产类型 : 5000 件 /年 三、上交材料 (1) 被加工工件的零件图 1 张 (2) 毛坯图 1 张 (3) 机械加工工艺过程 综合 卡片 1 张 (4) 与所设计夹具对应那道工序的工序卡片 1张 (4) 夹具装配图 1 张 (5) 夹具体 零件 图 1 张 (6) 课程设计说明书 (5000 字 左右 ) 1 份 四、进度安排 (参考 ) (1) 熟悉零件 ,画零件图 2 天 (2) 选择工艺方案 ,确定工艺路线 ,填写工艺过程综合卡片 5 天 (3) 工艺装备设计 (画夹具装配图及夹具体图 ) 9 天 (4) 编写说明书 3 天 (5) 准备及答辩 2 天 五、指导教师评语 成 绩: 指导教师 日 期 nts辽宁工程技术大学课程设计 II II 摘 要 本次 课程 设计的课题是 齿轮泵 泵座 零件 直径为 17mm孔 夹具设计。 本论文按照夹具设计的一般步骤,进行了以下部分的设计: 通过对零件的 工艺 分析, 确定 了零件的 生产类型、 机械加工工艺过程、工艺规程设计 、 毛胚的种类 和制造方法 。通过零件的分析后制定零件机械加工工艺路线, 选择定位基准、 说明表面加工方法的选择、 加工阶段的划分、工序集中与分散、零件加工工艺原则和工艺编制。 通过以上零件的实体图确定夹具总体方案,包括加工的方法、定位方案和定 位误差的分析、夹紧方案 、夹具体结构布局 。 关键词 : 夹具设计 、 钻模 、 加工工艺 、 齿轮泵 泵座 nts辽宁工程技术大学课程设计 III III Abstract The curriculum design issue is milling machine parts stent diameter of 50 mm holes fixture design. This paper in accordance with the general steps fixture design, the design of some of the following: Through the parts of the process to determine the type of production components, machining process, the design of a point of order, Mao embryo of the type and manufacturing methods. Part of the analysis through the development of mechanical parts processing line, positioning the benchmark choice that the choice of surface processing methods, the processing stage of the demarcation process centralized and decentralized, spare parts processing principles and the preparation process. Through the above components of the entity plans determine the overall fixture programme, including the processing methods, targeting programmes and positioning error analysis, clamping programmes, specific folder structure of the layout. Key words: fixture design, drilling module, processing, milling machines stent nts辽宁工程技术大学课程设计 IV IV 目 录 1 泵座 的工艺分析及生产类型的确定 1 1.1 泵座 的用途 1 1.2 泵座 的技术要求 1 1.3 审查 泵座 的工艺性 2 1.4 确定 泵座 的生产类型 2 1.5 选择毛坯 2 1.6 确定毛坯的尺寸公差和机械加工余量 2 2 确定毛坯、绘制毛坯简图 3 2.1 绘制 泵座铸 造毛坯简图 3 3 拟定 泵座 工艺路线 3 3.1 定位基准的选择 4 3.2 表面加工方法的确定 4 3.3 加工阶段的划分 5 3.4 工序的集中与分散 5 3.5 工序顺序的安排 5 3.6 确定工序路线 6 4 加工余量、工序尺寸和公差的确定 7 4.1 工序 9 钻 17 孔的加工余量工序尺寸和公差的确定 7 5 切削用量计算 7 5.1 工序 9 钻 17 孔 7 5.11 钻孔工步 7 6 机械加工工艺过程卡片 7 机械加工工序卡片 9 8 齿轮泵的泵座 夹具设计 10 8.1 夹具设计任务 11 8.2 确定夹具的结构方案 11 8.21 确定定位元件 11 8.22 确定导向装置 11 8.3 画夹具装配图 12 nts辽宁工程技术大学课程设计 V V 8.4 夹具装配图上标注尺寸、配合及技术要求 1nts辽宁工程技术大学课程设计 1 1 座 的工艺分析及生产类型的确定 泵座的用途 该泵座为支撑齿轮泵所用,突台上两孔放入两个齿轮轴,突台加强了泵座的刚性,底面两个筋板对突台起加固和支撑作用。该泵座在齿轮泵工作时要承受弯曲应力和冲击载荷的作用,因此该零件应具有足够的强度、刚度和韧度,以适应齿轮泵的工作条件。该零件的主要工作表面为泵座的两个端面和突台上的两个孔,在设计工艺规程时应重点予以保证。 二、泵座的技术要求 加工表面 尺寸及偏差 mm 公差及精度等级 表面粗糙度Ra/ m 形位公差/mm 泵座左端面 315 IT8 3.2 泵座右端面 214 IT8 3.2 泵座底面 240 IT8 6.3 nts辽宁工程技术大学课程设计 2 2 50mm 孔 50 IT7 1.6 60mm 孔 60 IT8 6.3 8 圆锥销孔 8 IT7 1.6 6- 17 孔 17 IT12 25 4- 19 孔 19 IT12 25 三、审核泵座的工艺性 分析零件图可知,泵座的两端面和泵座底面均要求切削加工,并在轴向方向上均高于相邻表面,这样可减少加工面积,也可提高泵座端面的刚度 。 60mm 孔、 19mm 孔和 17mm孔的端面均为平面可以防止加工过程中钻头偏钻,以保证孔的加工精度;另外,该零件除主要加工表面(泵座两端面和泵座底面、 17 孔、 19 孔)外,其余表面加工精度均较低,结构也较为简单。不需要高精度机床加工,通过铣削、钻床的粗加工就可以达到加工要求;而主 要表面虽然加工精度相对较高,但也可以在正常的生产条件下,采用较经济的办法保质保量地加工出来。由此可见,该零件的工艺性较好。 四、确定泵座的生产类型 nts辽宁工程技术大学课程设计 3 3 Q=5000 件 /年, m=1 件 /台,备用率和废品率分别取 3%和 0.5% 带入公式 N=QmX(1+a%)X(1+b%) =5000X(1+3%)X(1+0.5%)=5176 件 /年 查表 1-4 可知该泵座的生产零件为大批生产 五、泵座的材料与毛坯 选 HT150 做泵座,用铸造的方法。成批生产,既可以提高生产率,又可以提高精度而且加工余量小等优点。毛 坯的拨模斜度为 5 度。 六、毛坯的尺寸公差和机械加工余量 1 公差等级 有泵座的公用和技术要求,确定该零件的公差等级为普通级。 2 基本尺寸 机械加工前的毛坯铸件的尺寸,包括必要的加工余量,所以此泵座的直立方向最大尺寸。 3 公差等级 铸件公差等级为 IT12,由表 2-1 查得毛坯铸件方法为砂型铸造,由表 2-3 查得毛坯铸件尺寸公差为 9,由表 2-5 查得毛坯铸件机械加工余量等级为 G。 4 零件的表面粗糙度 加工表面的粗糙度均大于等于 1.6um. 根据上述诸因素,可查表确定该铸件的尺寸公差和机械加工nts辽宁工程技术大学课程设计 4 4 余量,所得结果列于下表 铸件材料 公差等级 铸造方法 尺寸公差 加工余量等级 公差等级 HT150 IT12 砂型铸造 9 G 普通级 项目 /mm 机械加工余量 /mm 备注 泵座 3.5 表 2-4 三 绘制泵座锻造毛坯简图 nts辽宁工程技术大学课程设计 5 5 三 拟定泵座的工艺路线 一 定位基准的选择 定位基准有粗基准和精基准之分,先确定精基准,再确定粗基准。 1.精基准的选择 根据该零件的技术要求和装配要求 ,选择泵座底面和50 孔为精基准 ,零件上很多表面都可以采用它们作基准进行加工。为了提高泵座的精度,利用基准统一的原则,即利用孔和外表面一次定位,尽量加工较多的表面。 2.粗基准的选择 为保证孔的加工精度保证各表面有足够的加工余量,先选择左端面作为粗基准来加工泵座底面等,为后面的工序准备好精基准。 二、表面加工方法的确定 根据泵座零件图上各加工表面的尺寸精度和表面粗糙度,确定加工各表面的加工方法,如下表 nts辽宁工程技术大学课程设计 6 6 加工表面 公差及精度等级 表面粗糙度Ra(um) 加工方案 备注 泵座底端面 IT8 6.3 粗铣 表 1-8 泵座左端面 IT8 3.2 粗铣 -半精铣 表 1-8 泵座右端面 IT8 6.3 粗铣 -半精铣 表 1-8 上 50 孔 IT7 1.6 钻 -扩 -粗铰 -精铰 表 1-7 上 60 孔 IT8 6.3 钻 -扩 -粗铰 表 1-7 下 50 孔 IT7 1.6 钻 -扩 -粗铰 -精铰 表 1-7 8 圆锥销孔 IT7 1.6 粗扩 -粗铰 -精铰 表 1-9 17 孔 IT12 25 钻 表 1-7 19 孔 IT12 25 钻 表 1-7 三 加工精度的划分 加工阶段划分分粗加工、 半 精加工和精加工三个阶段。 nts辽宁工程技术大学课程设计 7 7 粗加工阶段高效的切除各加工表面上包括孔和外表面上的各部分余量,半精加工加工出除精度要求不高的表面,并为精加工做准备。精加工阶段完成内孔和外表面的加工,使其满足精度要求和同轴度要求。 四 工序的集中与分散 本零件选择工序集中的原则安排加工工序,该零件的生产类型为大批生产,可以采用万能机床配以专用夹具,来提高生产率。而且用工序集中的原则使工件的装夹次数少,不但可以缩短辅助时间,而且可以在一次装夹中完成多表面的加工,有利于保证各表面之间的相对位置和精度要求。 五 工序顺序的安排 1.机械 加工工序 ( 1)遵循先基准后其它的原则,先加工内孔。 ( 2)遵循先粗后精的原则,先安排粗加工工序再安排精加工工序。 ( 3)遵循先主后次的原则,先加工内孔和外表面再加工其他的孔。 nts辽宁工程技术大学课程设计 8 8 六 确定工艺路线 工艺路线图如下 工序号 工序名称 机床设备 刀具 1 粗铣下端面 立式铣床 端铣刀 2 半精铣的左表面 立式铣床 端铣刀 3 半精铣的右表面 立式铣床 端铣刀 4 粗铣外表面 立式铣床 端铣刀 5 钻、扩、粗精铰上 50 孔 四面组合钻床 扩孔钻和绞刀 6 粗扩上 60 孔 四面组合钻床 扩孔钻 7 钻 、扩、粗精铰下 50 孔 四面组合钻床 扩孔钻和绞刀 8 粗扩 8 圆锥孔 四面组合钻床 扩孔钻 9 钻 6- 17 沉孔 30深 2 的孔 四面组合钻床 麻花钻 10 钻 4- 19 沉孔 42 四面组合钻 麻花钻 nts辽宁工程技术大学课程设计 9 9 深 2 的孔 床 11 去毛刺 钳工台 平锉 12 中检 13 热处理 淬火机 14 校正 钳工台 手锤 15 磨削 平面磨床 砂轮 16 清洗 清洗机 17 终检 六、 确定切削用量 工序 9 加工 6- 17 的孔 本工序为钻,已知加工材料为 HT150,铸件;机床为 Z535立式铣床,工件装夹 在专用夹具上。 1).确定粗加工 17 孔的切削用量。所选刀具为直柄麻花钻。 . 确定背吃刀量 ap 取 ap 17mm。 . 确定进给量 f 根据表 5-22,选取每转进给量 f 0.2mm/r。 . 确定切削速度 v 根据表 5-22,按工件材料为 HT150 的条件选取,切削速nts辽宁工程技术大学课程设计 10 10 度 v 可取为 20mm/min。由公式( 5-1) n=1000v/ d 可求得该工序钻头转速 n=335r/min,参照表 4-9 所列 Z535 型立式钻床的主轴转速,可取 n=400r/min。 z 再将此转速代入公式( 5-1 ) ,可求出该工序的实际钻削速度 v=n d/1000=21.35mm/min。 机械加工工艺卡片 机电05-1 机械加工工艺过程卡片 产品型号 零件型号 产品名称 零件名称 泵座 共 页 第 页 材料牌号 HT150 毛坯铸件 毛坯外形尺寸 每 毛 坯 可制件数 1 每台件数 1 备注 nts辽宁工程技术大学课程设计 11 11 种类 工序号 工序名称 工 序 内容 车间 工段 设备 工艺装备 工时 1 粗铣下端面 立式铣床 端铣刀 准终 单件 2 半精铣的左表面 立式铣床 端铣刀 3 半精铣的右表面 立 式铣床 端铣刀 4 粗铣外表面 立式铣床 端铣刀 5 钻、扩、粗精铰上 50孔 四面组合钻床 扩孔钻和绞刀 nts辽宁工程技术大学课程设计 12 12 6 粗扩上 60 孔 四面组合钻床 扩孔钻 7 钻、扩、粗精铰下 50孔 四面组合钻床 扩孔钻和绞刀 8 粗扩 8圆锥孔 四面组合钻床 扩孔钻 9 钻 6 个17 的孔 四面组合钻床 麻花钻 10 钻 4 个19 的方孔 四面组合钻床 麻花钻 11 去毛刺 钳工台 平锉 12 中检 13 热处理 局 部 淬火 淬火机 14 校正 钳工台 手锤 nts辽宁工程技术大学课程设计 13 13 15 磨削 平面磨床 砂轮 16 清洗 清洗机 17 终检 设计 审核 标准化 会签 标记 处数 更改文件名 签字 日期 标记 处数 更改文件名 签字 日期 nts辽宁工程技术大学课程设计 14 14 三机械加工工序卡片 机电05-1 机械加工工艺过程卡片 产品型号 零件型号 产品名称 零件名称 套筒 共 页 第 页 车间 工序号 工序名 材料牌号 9 钻 6- 17的孔 HT150 毛坯种类 毛坯外形尺寸 每毛坯可制件数 每台件数 铸件 1 1 设备名称 设备型号 设备编号 同时加工件数 四面组合钻床 nts辽宁工程技术大学课程设计 15 15 夹 具 编号 夹 具 名称 切削液 专 用 夹具 工 位 器具编号 工 位 器具名称 工 序 工时 准终 单件 0 工序号 工序内容 工 艺 装备 主轴转速r/mm 切削速度m/min 进给量mm/r 背吃刀量mm 进给次数 工步工时 1 钻 17 的孔 麻花钻、 游标卡尺 400 21.35 0.2 17 1 设 审 标准 会 nts辽宁工程技术大学课程设计 16 16 计 核 化 签 标记 处数 更改文件名 签字 日期 标记 处数 更改文件名 签字 日期 一、专用机床夹具
