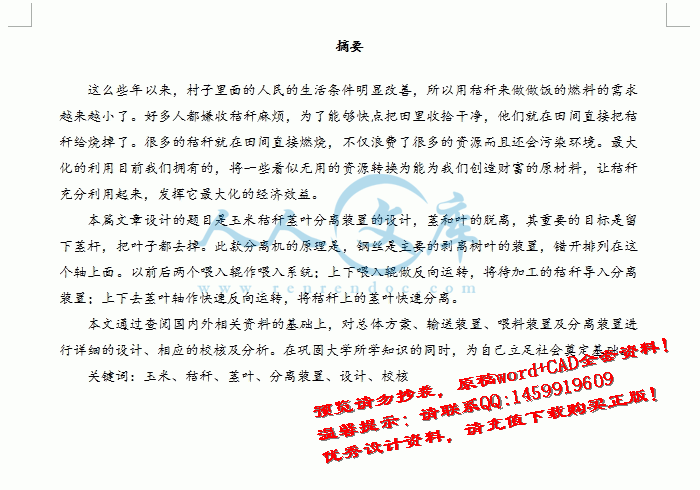

这么些年以来，村子里面的人民的生活条件明显改善，所以用秸秆来做做饭的燃料的需求越来越小了。好多人都嫌收秸秆麻烦，为了能够快点把田里收拾干净，他们就在田间直接把秸秆给烧掉了。很多的秸秆就在田间直接燃烧，不仅浪费了很多的资源而且还会污染环境。最大化的利用目前我们拥有的，将一些看似无用的资源转换为能为我们创造财富的原材料，让秸秆充分利用起来，发挥它最大化的经济效益。

本篇文章设计的题目是玉米秸秆茎叶分离装置的设计，茎和叶的脱离，其重要的目标是留下茎杆，把叶子都去掉。此款分离机的原理是，钢丝是主要的剥离树叶的装置，错开排列在这个轴上面。以前后两个喂入辊作喂入系统；上下喂入辊做反向运转，将待加工的秸秆导入分离装置；上下去茎叶轴作快速反向运转，将秸秆上的茎叶快速分离。

本文通过查阅国内外相关资料的基础上，对总体方案、输送装置、喂料装置及分离装置进行详细的设计、相应的校核及分析。在巩固大学所学知识的同时，为自己立足社会奠定基础。

关键词：玉米、秸秆、茎叶、分离装置、设计、校核

ABSTRACT

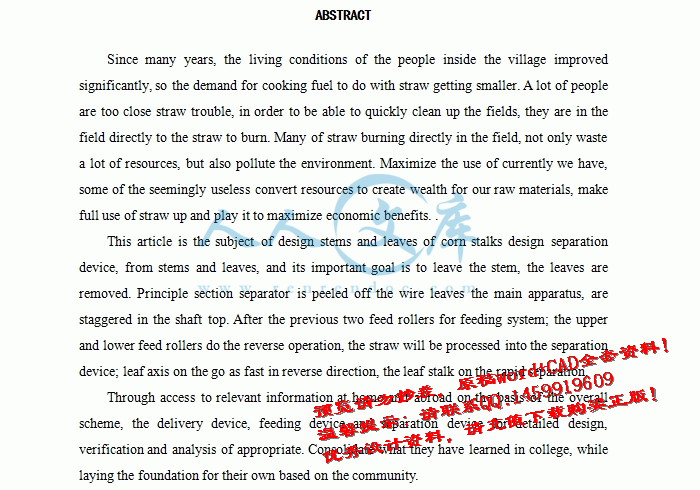

Since many years, the living conditions of the people inside the village improved significantly, so the demand for cooking fuel to do with straw getting smaller. A lot of people are too close straw trouble, in order to be able to quickly clean up the fields, they are in the field directly to the straw to burn. Many of straw burning directly in the field, not only waste a lot of resources, but also pollute the environment. Maximize the use of currently we have, some of the seemingly useless convert resources to create wealth for our raw materials, make full use of straw up and play it to maximize economic benefits. .

This article is the subject of design stems and leaves of corn stalks design separation device, from stems and leaves, and its important goal is to leave the stem, the leaves are removed. Principle section separator is peeled off the wire leaves the main apparatus, are staggered in the shaft top. After the previous two feed rollers for feeding system; the upper and lower feed rollers do the reverse operation, the straw will be processed into the separation device; leaf axis on the go as fast in reverse direction, the leaf stalk on the rapid separation.

Through access to relevant information at home and abroad on the basis of the overall scheme, the delivery device, feeding device and separation device for detailed design, verification and analysis of appropriate. Consolidate what they have learned in college, while laying the foundation for their own based on the community.

Keywords: corn, stalks, stems, separation devices, design, verification

摘要I

ABSTRACTII

绪论3

0.1 国内外秸秆综合利用现状3

0.2 国内外秸秆综合利用的发展趋势4

0.3 国内外茎叶分离的研究现状5

0.4 课题研究的价值及目的5

第1章分离装置总体方案的设计7

1.1 技术参数的确定7

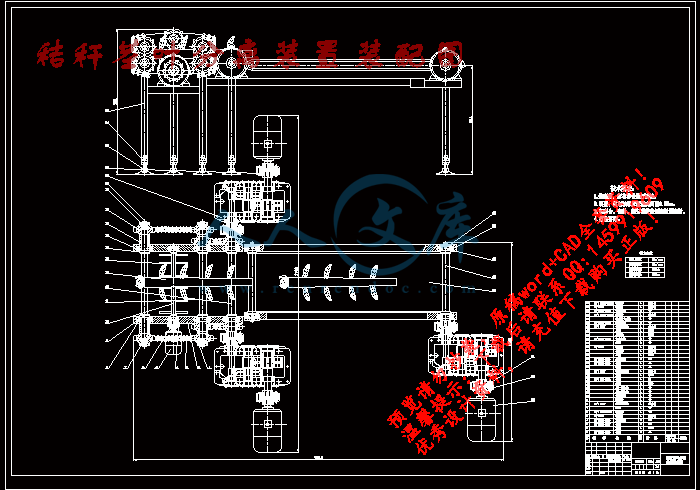

1.2 总体方案的设计7

1.3 传动比的分配8

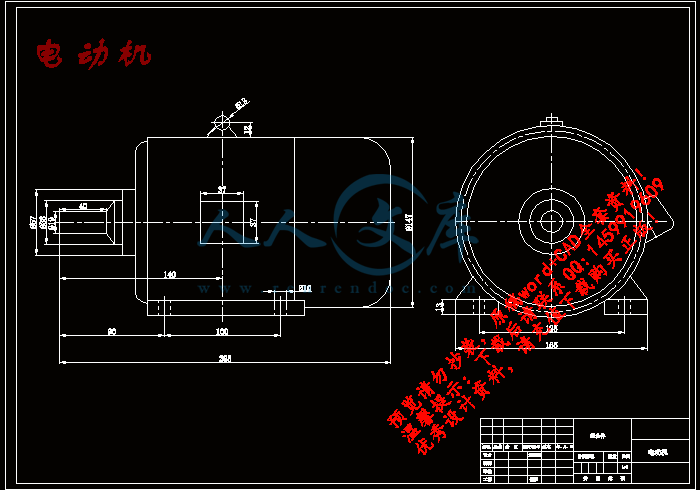

1.4 功率及转矩的分配和计算9

第2章秸秆输送装置的设计12

2.1 输送带的设计12

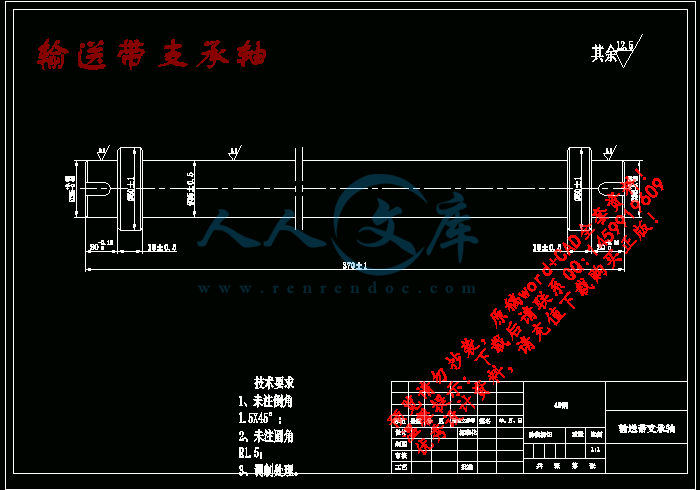

2.2 支承轴的设计13

2.3 轴承的选用14

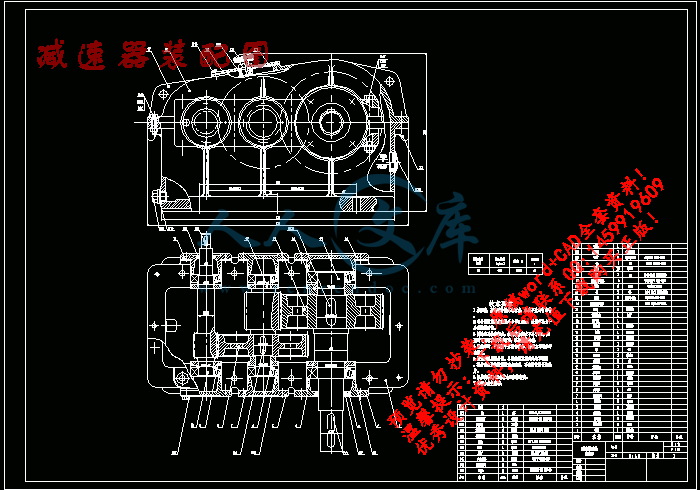

2.4 减速器的设计15

2.5 联轴器的设计15

第3章秸秆喂料装置的设计17

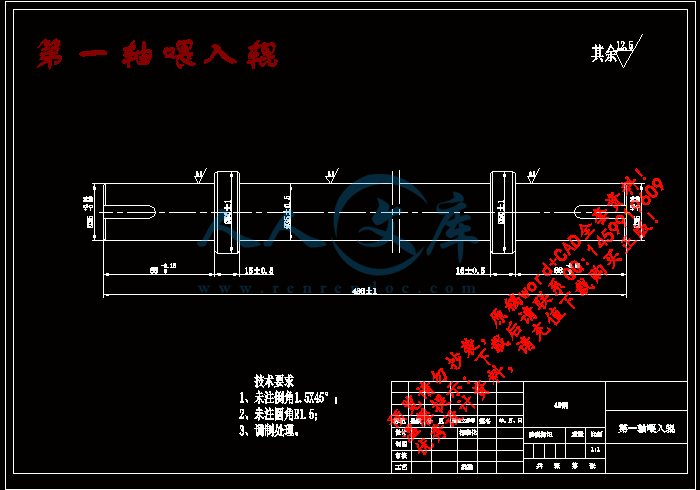

3.1 第一轴喂入辊的设计17

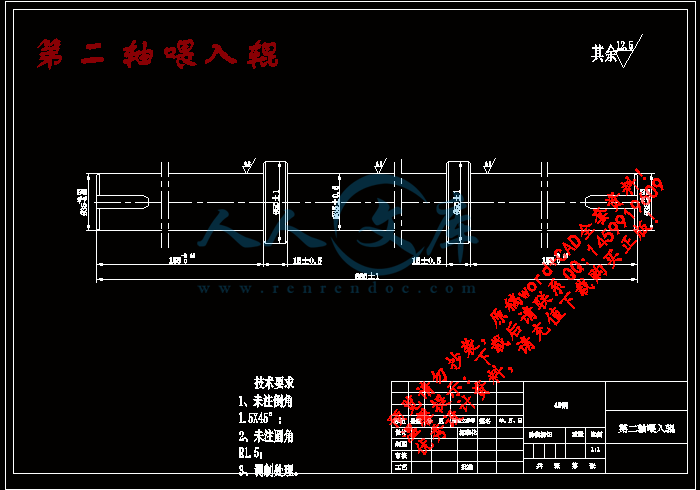

3.2 第二轴喂入辊的设计19

3.3 喂出辊的设计21

3.4 链轮的设计23

3.5 联轴器的设计24

第4章茎叶分离装置的设计26

4.1 传动齿轮的设计26

4.1.4 确定齿轮类别、加工精度、材质和轮齿26

4.1.2 按齿面接触强度设计26

4.1.3 按齿根弯曲强度设计27

4.1.4 几何尺寸的计算28

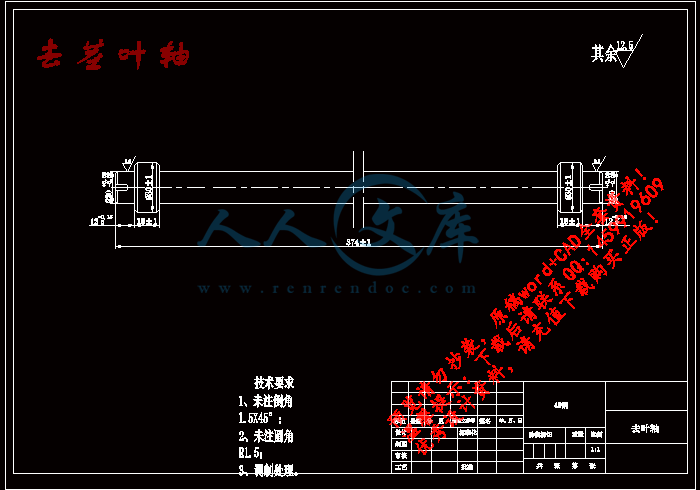

4.2 去茎叶轴的设计28

4.3 键的设计及校核30

4.3.1 键的设计30

4.3.2 强度校核30

4.4 轴承的选择及校核31

4.5 联轴器的设计32

第5章机架的设计33

5.1 机架的设计准则33

5.2 机架结构的确定33

结论34

致谢35

参考文献36

绪论

0.1 国内外秸秆综合利用现状

1、秸秆在国内的使用状态

现在，我们国家每年产生的秸秆估计有七亿吨左右，是世界的秸秆产量的第一位。虽然有这么多的秸秆，但是因为我们国家的人很多，所以均下来每个人所拥有的量就很少，跟发达国家更加没得办法去比。现在农村里面秸秆主要是由水稻，小麦，玉米产生。其中玉米秸秆占36.7％。一半以上的量产生在四川、河南、山东等。

秸秆现在在我们国家有很多的用途。比如，将秸秆还还原到田里面，将秸秆压块以后做燃料，气化，化肥，沼气，还可以培养菌菇类。但是被这样利用的毕竟是少数，大部分还是没有利用起来直接被扔掉或者烧掉了。

（1）秸秆还还原到田里早在很久之前我们国家的农民就开始这样处理秸秆了，到现在还是一直使用。此项技术中的沤制还田、过腹还田，到现在还是有很多农民在使用，但是相对于发达国家的技术，我们的这种处理方法还是太落后了，我们要努力向他们的技术靠近。
