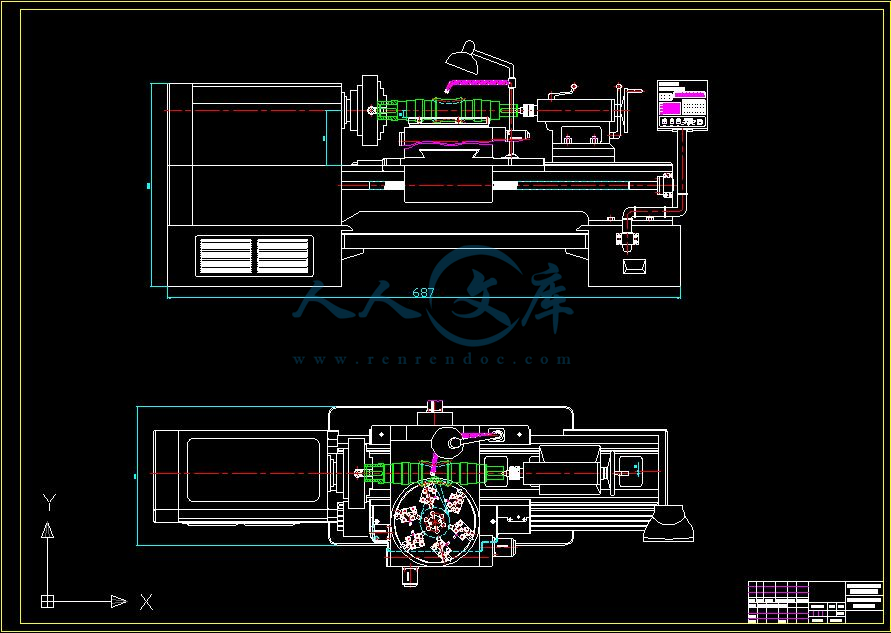

0094-弧面蜗杆加工专用数控机床设计

该方案是弧面蜗杆加工专用数控机床设计，主要介绍弧面蜗杆数控专用机床的进给系统设计：

进给运动是数字控制的直接对象，被加工工件的最终位置精度和轮廓精度都与进给运动的传动精度、灵敏度和稳定性有关。因此，在进行数控加工机床进给系统传动设计方案过程中，选用传动零件应充分注意减小摩擦阻力，提高传动精度和刚度，消除传动间隙和减小运动惯量等相关因素。

弧面蜗杆数控专用机床的进给运动可采用无级调速的伺服驱动方式，控制系统的选择可以采用闭环、开环或半闭环控制。传动部分的选择，可以考虑采用伺服电机经过由最多一两级齿轮或带轮传动副和滚珠丝杆螺母副或齿轮齿条副或蜗杆蜗条副组成的传动系统传动给工作台等运动执行部件。

根据设计任务，弧面蜗杆数控专用加工机床的伺服驱动装置采用开环伺服系统，机床纵向进给运动、横向进给运动，回转工作台上的纵向进给、横向进给以及回转工作台采用的均为步进电机驱动的开环伺服系统。
