形成一层高质量的镀镍层

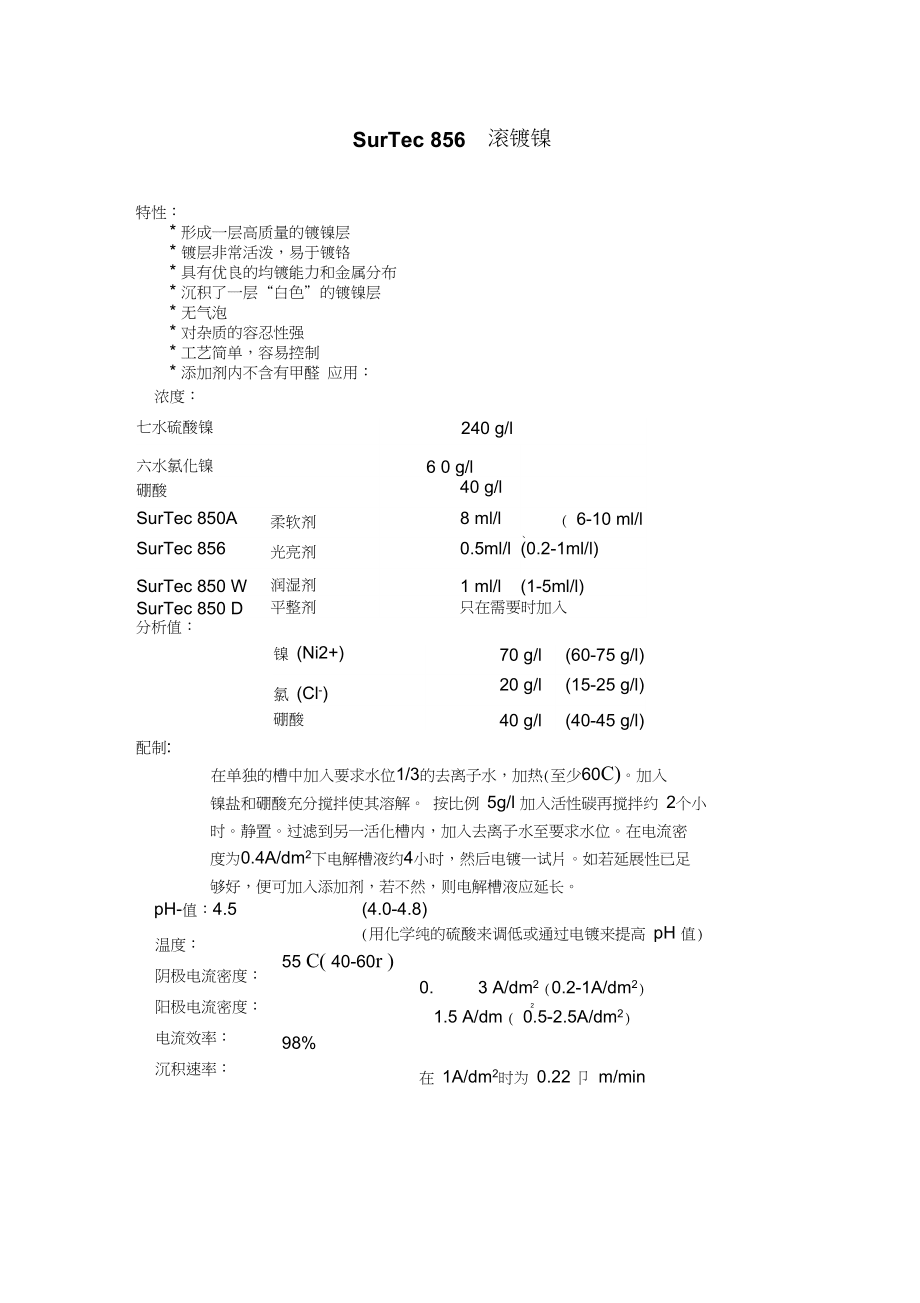

1、SurTec 856滚镀镍特性：* 形成一层高质量的镀镍层* 镀层非常活泼，易于镀铬* 具有优良的均镀能力和金属分布* 沉积了一层“白色”的镀镍层* 无气泡* 对杂质的容忍性强* 工艺简单，容易控制* 添加剂内不含有甲醛 应用：浓度：七水硫酸镍240 g/l六水氯化镍6 0 g/l硼酸40 g/lSurTec 850A柔软剂8 ml/l( 6-10 ml/l )SurTec 856光亮剂0.5ml/l(0.2-1ml/l)SurTec 850 W润湿剂1 ml/l(1-5ml/l)SurTec 850 D平整剂只在需要时加入分析值：镍 (Ni2+)70 g/l(60-75 g/l)氯 (Cl-

2、)20 g/l(15-25 g/l)硼酸40 g/l(40-45 g/l)配制:在单独的槽中加入要求水位1/3的去离子水，加热(至少60C)。加入 镍盐和硼酸充分搅拌使其溶解。 按比例 5g/l 加入活性碳再搅拌约 2个小 时。静置。过滤到另一活化槽内，加入去离子水至要求水位。在电流密 度为0.4A/dm2下电解槽液约4小时，然后电镀一试片。如若延展性已足 够好，便可加入添加剂，若不然，则电解槽液应延长。pH-值：4.5(4.0-4.8)温度： 阴极电流密度： 阳极电流密度： 电流效率： 沉积速率：(用化学纯的硫酸来调低或通过电镀来提高 pH 值)55 C( 40-60r )0.3 A/dm2

3、 (0.2-1A/dm2)21.5 A/dm ( 0.5-2.5A/dm2)98%在 1A/dm2时为 0.22 卩 m/min阳极/阴极： 阳极：2：1电解纯镍（根据西德工业标准 1702的要求）,用预清洗过的聚丙烯阳 极袋滚筒式： 6-1 2转/分钟 或附加空气搅拌：可使用但需无油空气压缩机 加强的PV（或具有耐热塑料衬层的钢 连续式，以每小时处理槽液量的 4-5倍的速率过滤（过滤网的孔径大小：5-10 卩 m） 外涂陶瓷、石英、聚四氟乙烯的加热管或钛管加热 为了工人的健康而建议使用 通过加入去离子水或蒸馏水来补充蒸发损失，镍或硼酸缺少会导致烧 焦，硼酸过量会出现针孔，氯离子缺少会减弱阳极

4、溶解速度，PH太低会降低展平性，PH±高会引起烧焦。 根据带出量添加，但以下给出了参考值（每 10000Ah）SurTec 850A1-2LSurTec 8563-6LSurTec 850L大约 0.2L添加剂的影响柔软剂 SurTec 850A 它是添加剂中的基础， 过多几乎不会造成影响， 过少镀层出现发雾或发脆现象 光亮剂SurTec 856它使镀层光亮和平整， 过少会使光亮度不够， 平整性差， 添加时绝不能一次添 加多于0.4 ml/l，过多将会使镀层的附着力下降，甚至出现脱皮现象。SurTec 850DSurTec 850D和光亮剂一起使用可达到白色镍层和高光亮度，使用过程中

5、也可 不用SurTec 850D,如果SurTec 850D过少，则会出现光亮度和平整性不足，过 多则会出现桔皮现象润湿剂 SurTec 850L 特别是在具有空气搅拌的槽中或滚镀线上使用SurTec 850L，如果在前处理好的工件表面上出现针孔和不规则的印痕的话，则说明润湿剂过少了。净化剂 SurTec 850LCD 如果出现黑色镀层，特别是在低电流区出现则说明净化剂太少，加入 1毫升 的净化剂可去除 100毫克的锌杂质或 50毫克铜杂质。搅拌：槽体：过滤：加热： 排气： 维护：消耗：分析： 试样准备：在均匀混合状态下取样，冷却至室温，若浑浊，静置后倾析或过滤 镍的分析： 试剂： 步骤：换算

6、：校正：0.1N EDTA ；浓缩氨溶液；指示剂：紫脲酸胺移取1 ml电镀液到250 ml锥形瓶，加入约100 ml去离子水，12 ml氨 溶液，一小勺指示剂。用 0.1N EDTA 滴定至颜色由黄色变为紫色。消耗的毫升数X 5.87 = g/l镍加入4.8克/升的七水硫酸镍或 4. 1克/升的六水氯化镍可提高 1克/升的 镍含量氯的分析 试剂：0.1N氢氧化钠，乙二胺四乙酸钠，甘露糖醇，15%氢氧化钠溶液。 移取10 ml电镀液入250ml锥形瓶，加入约50ml软化水，加入2-4g乙 二胺四乙酸钠，用15%的氢氧化钠溶液调整pH到7.9,加2g甘露糖醇 入澄清溶液中。用0.1N氢氧化钠滴定至

7、pH值再为7.9。消耗的毫升数X 0. 618 = g/l硼酸（20C 时）：0.1N硝酸银溶液；指示剂：5%的铬酸钾溶液或5g重铬酸钾加95g碳 酸氢钠（小苏打）的混合物步骤:移取1 ml电镀液入250ml锥形瓶，再加入约100ml软化水和一些指示 剂。用0.1N硝酸银溶液滴定至颜色由黄色变为棕色。计算:消耗的毫升数X 3.54=g/l氯加入3.0毫升/升30%的盐酸或3.4克/升的六水氯化镍可提高1克升的氯 含量硼酸的分析试剂：步骤：颜色密度pH-值SurTec 850A无色液体1.08g/ml3-5SurTec 856黄色液体1.07 g/ml3.5-5.5SurTec 850 D无色液

8、体1.04 g/ml2-5SurTec 850L无色液体1.00g/ml3-5SurTec 850 LCD无色液体1.01 g/ml3-5换算： 技术参数问题解决表问题可能引起的原因处理方案烧焦1）电流密度太高降低电流密度2）搅拌不足加大搅拌3）柔软剂太少添加柔软剂4）镍含量太少添加硫酸镍5）硼酸太少添加硼酸镀层发雾1）前处理不好检查前处理，改善水洗2）槽液温度过高降低温度3）镍含量过高减少阳极表面积，去除过量的镍4）柔软剂过量去除5）电流密度太低提高电流密度6）光亮剂太少添加光亮剂7）搅拌不对加快搅拌均镀能力不够1）镍含量过高减少阳极表面积，去除过量的镍2）添加剂过多把PH调到3.8以降低光

9、亮效果3）含有有机杂质用活性炭处理槽液浑浊1）槽液温度过高降低温度2）过滤不足加强过滤3）硼酸含量过高在25C的条件下过滤槽液4）铁含量过高在高PH值的条件下进行过氧化处理5）钙含量过高加入氟化钾使其沉淀出现针孔1）搅拌不足加强搅拌2）镍含里太低添加硫酸镍3）电流密度太大降低电流密度4）润湿剂太少添加润湿剂5）钙杂质过多加入氟化钾使其沉淀镀层厚度不足1）镍含量过少添加硫酸镍2）电流密度太低提高电流密度3）连接有问题检查连接并清洁它4）阳极表面积太小加大阳极表面积5）光亮剂过量把PH调到3.8以降低光亮效果6）电镀时间太短加长电镀时间出现脱皮1）光亮剂过多把PH调到3.8以降低光亮效果2) PH

10、±高用硫酸调整3）连接不好检查连接并清洁它镍层发黄1）铁杂质过多在高PH值的条件下进行过氧化处理2）水洗槽中铁含量过多把水洗槽换成新鲜水低电流区发雾光亮剂太少添加光亮剂高电流区发雾1）柔软剂太少添加柔软剂2）有机杂质过高用活性炭处理镀层粗糙1）有阳极泥污染检查阳极袋，过滤槽液2）铁杂质过高在高PH值的条件下进行过氧化处理3）前处理不好改善前处理镍层发脆1）光亮剂过多把PH调到3.8以降低光亮效果2）有机杂质过咼用活性炭处理低电流区发黑1）锌杂质过高电解或添加净化剂SurTec 850LCD2）铜杂质过多电解或添加净化剂SurTec 850LCD贮存：为避免出现供应问题，需要有一定的库

11、存，我们建议每 1000L槽保有数 如下：SurTec 850A30 kgSurTec 856120 kgSurTec 850D60 kgSurTec 850L30kgSurTec850LCD30kg环保：使用过的SurTec 856溶液及其洗涤水需经处理后按国家和地方规定排放SurTec 850A和 SurTec850LCD对水无危害性，水危害等级 0级（自评估）。SurTec 850 D对水有轻微危害，水危害等级1级（自评估）。SurTec850L和SurTec856对水有危害性，水危害等级为2级（自评估）产品安全：SurTec 856的添加剂中除光亮剂外，根据通用EC分类标准规定，均不需分 类Sur
