消防炮技术资料

1、金枪鱼系列消防炮简介消防炮分类及特点金枪鱼系列消防炮满足GB19156-2003消防炮通用技术条件和GB19157-2003远程消防炮系统通用技术条件要求。根据保护对象不同，选用不同的灭火介质。金枪鱼系列消防炮主要有消防水炮（简称水炮）和消防泡沫/水两用炮（简称两用炮）两种类型。客户可根据自己的需要选择采用固定式或移动式。在操作方式上，可选用手柄、手轮和电动三种。金枪鱼系列消防炮主要由消防炮主体、喷管、操作部件和入口部件等几部分组成。相同的消防炮主体可对应不同的喷管部件，实现水炮和两用炮之间的互换。如配备不同的操作部件，可实现手柄式、手轮式和电动式的互换。并且，根据客户现有的水泵压力和所需流量

2、的不同，可提供较广的压力范围和流量范围供客户自由选择。消防炮结构示意图消防炮部件特点：部件种类特点喷管柱/雾状可调喷嘴可将水/水成膜泡沫混合液进行柱/雾状喷射柱状水喷管将水进行柱状喷射空气泡沫喷管将空气和泡沫液混合形成空气泡沫 操作部件手柄手动操作方式，方便快捷手轮手动操作方式，方便精确电机电动操作方式，可实现远程控制入口部件法兰连接与底座固定连接弯管与消防水带连接消防炮部件分类示意图消防炮型号说明本公司消防炮按照GB 19156-2003消防炮通用技术条件的标记进行命名，具体说明如下：P自定义：B表示手柄，L表示手轮，C表示拖车主参数：表示消防炮额定流量L/S特征：Y表示移动式，KD表示电动

3、式，固定式略组别：S表示水炮，L表示两用炮类别：消防炮标记举例：PS32B：表示额定流量为32L/s的固定式手柄消防水炮。PS32L：表示额定流量为32L/s的固定式手轮消防水炮。PL32B：表示额定流量为32L/s的固定式手柄消防泡沫/水两用炮。PL32L：表示额定流量为32L/s的固定式手轮消防泡沫/水两用炮。PSY32B：表示额定流量为32L/s的移动式手柄消防水炮。PLY32B：表示额定流量为32L/s的移动式手柄消防泡沫/水两用炮。PSKD32：表示额定流量为32L/s的电动式消防水炮。PLKD32：表示额定流量为32L/s的电动式消防泡沫/水两用炮。PSY120C：表示额定流量为1

4、20L/s的移动式拖车消防水炮。PLY120C：表示额定流量为120L/s的移动式拖车消防泡沫/水两用炮。消防炮选型方法1. 根据被保护对象确定选用消防炮类型：水炮、两用炮。2. 根据被保护对象及有关规范计算出灭火剂（水、泡沫）所需的流量。3. 根据流量确定消防炮的型号（参考表1，表2）。4. 型号一旦确定，即可根据已计算的流量和炮入口处的工作压力，通过查表（见表3，表4，表5）得出所选型号消防炮的最大水平射程。5. 根据所选消防炮的射程（保护半径）确定被保护区域所需消防炮的数量。6. 根据现场环境、防爆要求及国家相应消防规范确定消防炮的控制方式：手动或电动。例如：需要流量为60L/s，使用的

5、灭火剂为泡沫混合液，可选用额定流量为64L/s的PL型两用消防炮；在确定了基本型号后，再根据现场使用要求选择PL64型消防炮的具体操作形式。例如：PL64B固定式手柄消防泡沫/水两用炮、PLKD64电动式消防泡沫/水两用炮或PLY64移动式消防泡沫/水两用炮。订货要求客户在订购本资料所给出的消防炮时，请注明以下内容，我们将根据要求为您提供符合性能要求的产品；或您在提供消防炮的工作压力、额定流量和相关用途等信息的情况下，我们将为您选择并提供符合要求的消防炮。1 消防炮名称及型号 2 选用喷管类型3 进口法兰规格 （见表6，表7，表8，表9）4 消防炮材质 （见表6，表7，表8，表9）例1. 当需

6、要额定流量为40L/s，额定压力为1.0MPa，材质为碳钢，配置空气泡沫喷管，且选用常规进口法兰的手柄操作的固定式消防两用炮时，合同应注明以下内容：名称：固定式手柄消防两用炮型号：PL40B喷管类型：空气泡沫喷管进口法兰：DN80材质：碳钢例2. 当需要额定流量为60L/s，额定压力为1.2MPa，材质为铝合金铸造，配置柱/雾状可调喷管，且选用常规进口法兰的电动操作的电动式消防水炮时，合同应注明以下内容：名称：电动式消防水炮型号：PSKD60喷管类型：柱/雾状可调喷管进口法兰：DN100材质：铸造铝合金有防爆要求的还应注明防爆等级，根据消防炮的台数，可配置相应的消防炮控制柜。例3. 当所需的消

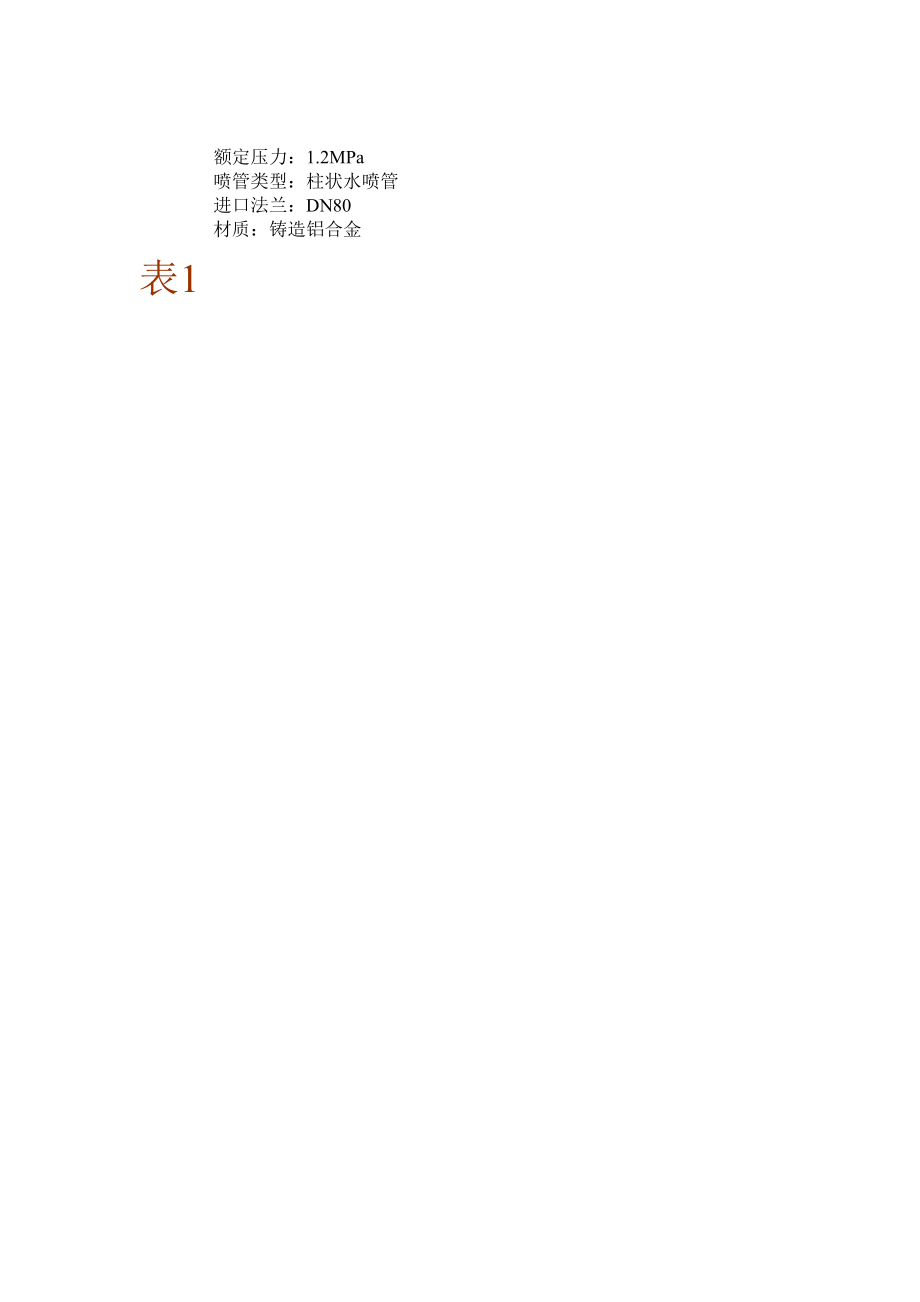

7、防炮各种参数与本手册中给定的相关参数不能一致时，合同中应注明相应参数、炮的型式、所配喷管类型、炮的材质及进口法兰等。当然，遇到这种情况，最好与我公司技术部门进行相关确认。如当需要额定流量为45L/s，额定压力为1.2MPa，炮的材质为铝合金铸造，配置柱状水喷管，法兰为DN80的手轮操作的固定式消防水炮时，合同中应注明以下内容：名称：固定式手轮消防水炮型号：PS45L额定压力：1.2MPa喷管类型：柱状水喷管进口法兰：DN80材质：铸造铝合金表1表2消防炮性能曲线图表3 消防炮流量-射程表(柱状水喷管)流量(L/s)射程(m)0.8MPa0.9MPa1.0MPa1.1MPa1.2MPa1.3MP

8、a1.4MPa1.5MPa1.6MPa20454850515355565860405861646567697174756067707476798184879080778084868992959810010085899397100104107110114120929610110310610911211511914097101105109112116120123128160100104109113117122126131135180104109113117123128132137142200107112117121125130135140145表4 消防炮流量-射程表(雾状喷管)流量(L/s)射程

9、(m)0.8MPa0.9MPa1.0MPa1.1MPa1.2MPa1.3MPa1.4MPa1.5MPa1.6MPa20434447484950525455405457606263646668706062656870737678818380707376798285889194100798285889194971021051208388929496991021061091408993971001031071091131161609498103107111115119123127180959910410811211612012412820098102107110113117121125129表5 消

10、防炮流量-射程表(泡沫喷管)流量(L/s)射程(m)0.8MPa0.9MPa1.0MPa1.1MPa1.2MPa1.3MPa1.4MPa1.5MPa1.6MPa203638404142444546484046495152545557596060545659616365677072806264676971747678801006871747880838688911207477808285879092951407881848790939698102160808387909498101105108180838790949810210611011420086919497100104108112116消

11、防炮在不同压力下的流量可按下式计算：Q= K 式中：Q水或泡沫混合液流量L/sK流量系数P工作压力 MPa消防水炮流量系数表额定流量 (L/s)额定压力 (MPa)流量系数K201.0 6.3 257.9 309.5 4012.7 5015.8 601.217.3 7020.2 8022.6 10028.9 12034.6 1501.440.1 18048.1 20053.5 消防两用炮流量系数表额定流量(L/s)额定压力MPa流量系数K241.0 7.6 3210.1 4012.7 4815.2 641.218.5 8022.6 10028.9 12034.6 1501.440.1 1804

12、8.1 20053.5 PS型固定式消防水炮功能介绍 品种多，选型范围广。 有手柄式和手轮式两种控制方式可供选择，可作水平和垂直方向大角度回转，通过锁销，能实现定位锁紧。 选用柱状/雾状喷管时，喷射方式能做直流和雾状调节。 转动装置采用国际先进技术，运行可靠，转动灵活，外表简洁，美观大方。 最大工作压力1.6MPa。 可安装于各种消防车、消防艇、船、固定炮塔等，用于扑救油灌区、油库石油化工装置、码头、机场、大型空间建筑等场所火灾。表6PL型固定式消防两用炮功能介绍 可喷射水和泡沫混合液两种介质，品种多，选型范围广。 有手柄式和手轮式两种控制方式可供选择，可作水平和垂直方向大角度回转，通过锁销，

13、能实现定位锁紧。 转动装置采用国际先进技术，运行可靠，转动灵活，外表简洁，美观大方。 最大工作压力1.6MPa。 可用于扑救一般固体火灾和油类火灾。表7PSY、PLY型移动式消防炮功能介绍 机动性强，可以克服各种地形障碍迅速抵近火灾现场。 额定流量较小的采用弯管快速接口实现移动灭火，额定流量较大的采用拖车实现移动灭火。 可作水平和垂直方向大角度回转，通过锁销，能实现定位锁紧。 转动装置采用国际先进技术，运行可靠，转动灵活，外表简洁，美观大方。 最大工作压力1.6MPa。表8 PSY、PLY型移动式消防炮性能参数表型 号 项 目 PSY20 PSY100PLY24PLY100PSY120C PS

14、Y150C PSY180CPLY120C PLY150C PLY180C移动方式搬运拖车进口型式弯管外接快速接口带阀门的水管接头出口型式方形法兰或螺纹连接法兰连接俯仰角（°）-75+80+10+75水平转角（°）360材质碳钢、不锈钢、铸造铝合金额定流量、额定压力和射程等性能和对应额定流量的PS、PL型消防炮相同PSKD、PLKD型电动式消防炮功能介绍 可通过控制装置进行远距离有线控制，操作消防炮水平回转和俯仰转动。如需要对消防炮无线远程控制，我们可为您配备无线电发送控制器。 如选用柱状/雾状喷管时，能电动调节直流和雾状喷射方式。 最大工作压力1.6MPa。 可安装在消防车

15、、消防艇，大型库房、娱乐场所、电影院、展馆等大型空间建筑场所，易燃易爆油罐区、油库、码头、石油化工装置、机场，环境比较恶劣的工作场所，如粉尘、腐蚀气体、高温、低温等场所。表9 PSKD、PLKD型电动消防泡沫炮性能参数表型号 项 目 PSKD20PSKD70PLKD24PLKD64PSKD80PSKD200PLKD80PLKD200控制电机DC24VAC220V/50Hz或AC380V/50Hz材质铸造铝合金碳钢、不锈钢、铸造铝合金俯仰角（°）-75+60水平转角（°）350额定流量、额定压力和射程等性能和对应额定流量的PS、PL型消防炮相同电动消防炮控制柜通过操作控制柜上的手柄使消防水泡实现垂直和水平运动，炮头水柱的喷射型式是由电控按钮控制。型号外形尺寸（mm）备注AP2764600×400×900防爆型,可控制2台消防炮AP27
