电子技术计算题

1、精选优质文档-倾情为你奉上电子技术计算题1 、在如图所示电路是具有电容滤波的单相桥式整流电路，已知负载电阻RL=200，交流电源频率f=50HZ，则当直流输出电压为U。=30v时，求： 每个二极管中流过的平均电流ID； 二极管所承受的最高反向电压UDRM； 2 、用代数法化简为最简与或式 Y= A + 3 、写出如图4所示电路的真值表及最简逻辑表达式。 4、放大电路如下图所示，已知：VCC = 12 V，RS = 10kW，RB1 = 120 kW， RB2 = 39 kW，RC = 3.9 kW，RE = 2.1 kW，RL = 3.9 kW，rbb = 200 W，电流放大系数 b = 5

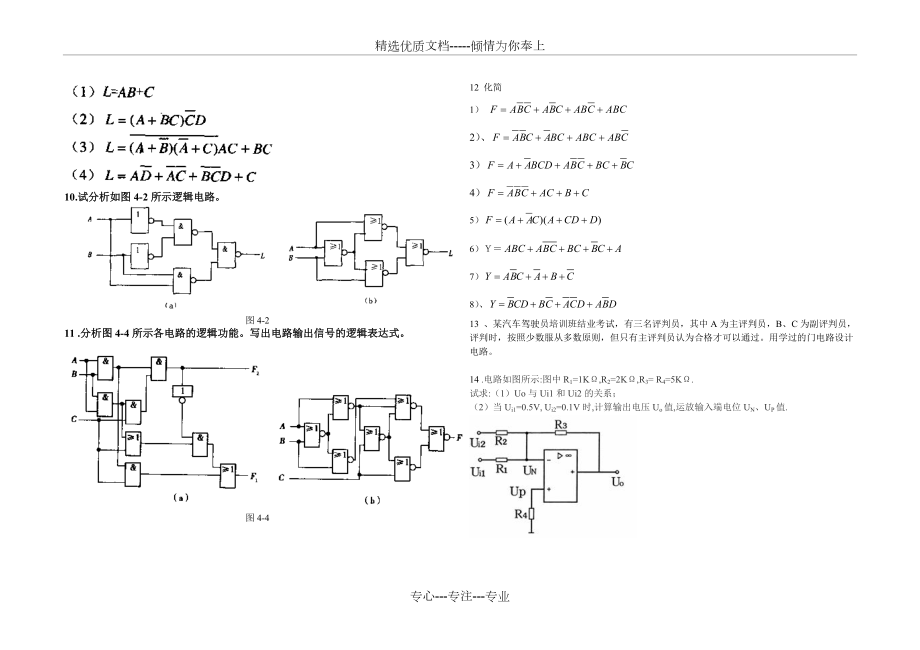

2、0，电路中电容容量足够大，要求：1求静态值IBQ，ICQ 和UCEQ( 设UBEQ = 0.6 V )；2画出放大电路的微变等效电路；3求电压放大倍数Au，源电压放大倍数Aus，输入电阻Ri，输出电阻Ro 。4去掉旁路电容CE，求电压放大倍数Au ，输入电阻Ri 。 5 写出图3-2所示逻辑电路的表达式，并列出该电路的真值表。6 列出逻辑函数YABBCAC的真值表，并画出逻辑图。7 利用逻辑代数的基本公式和常用公式化简下列各式。8 用与非门实现下列逻辑函数，画出逻辑图9 求下列函数的反函数并化成最简“与一或”形式。10.试分析如图4-2所示逻辑电路。图4-211 .分析图4-4所示各电路的逻辑

3、功能。写出电路输出信号的逻辑表达式。图4-412 化简1） 2）、3）4）5）6）7）8）、13 、某汽车驾驶员培训班结业考试，有三名评判员，其中A为主评判员，B、C为副评判员，评判时，按照少数服从多数原则，但只有主评判员认为合格才可以通过。用学过的门电路设计电路。14 .电路如图所示:图中R1=1K,R2=2K,R3= R4=5K.试求:（1）Uo与Ui1和Ui2的关系；（2）当Ui1=0.5V, Ui2=0.1V时,计算输出电压Uo值,运放输入端电位UN、UP值.15 .在题图所示电路中，已知三极管的=40，电容和足够大，求电压放大倍数、输入电阻和输出电阻。16 .求题图中的输入电压输出电

4、压关系。17 在题图中，已知：VCC12V，晶体管的50，ICQ1.5mA，UCEQ6V，UBE0.7V，试确定电路中两个电阻的阻值。18 放大电路如图所示，已知三极管的，试求：(1)静态电流；(2)电压放大倍数19 . 电路如题4图所示，已知输入电压为ui10V，求输出电压uo。20 写出题6图所示电路的状态方程。 21 请用公式化简法将函数DBDA+C，化简成最简“与或”式。22 .用公式化简法将函数+，化简成最简“与或”式。23 .分析给定的逻辑图（如图4所示），写出逻辑函数（，）的表达式，列出真值表。 24 .设计四变量的表决电路，当输入变量A，B，C，D中有3个或3个以上为1时，输出

5、为1，输入为其它状态时输出为0。求：（1）列出此逻辑问题的真值表；（2）写出逻辑函数表达式；（3）用组合逻辑电路（与非门）实现。25 .写出如图7所示组合逻辑电路的表达式，列出真值表。26 写出如图6所示组合逻辑电路的“与或”逻辑表达式，列出真值表。27 在题图中，已知：VCC12V，晶体管的50，ICQ1.5mA，UCEQ6V，UBE0.7V，试确定电路中两个电阻的阻值。28 .电路如题2图所示，设所有电容对交流均视为短路。已知：UCC=15V，RB1=45k，RB2=15k，RC=4k，RE=2k，RL=8k，RS=1k，UBE=0.7V，=100。试求：（1）静态值（ICQ、UCEQ）；

6、（2）画出小信号模型；（3）输入阻抗和输出阻抗；（4）电压放大倍数Au。（本小题分）29 .题图所示电路运放为理想的，求图中uo与ui1、ui2的关系。30 .在题34图所示电路中，已知三极管的=40，电容和足够大，求电压放大倍数、输入电阻和输出电阻。 31 . 在题图中，已知：VCC12V，晶体管的50，ICQ1.5mA，UCEQ6V，UBE0.7V，试确定电路中两个电阻的阻值。32 整流电路如图所示 ， 二极管为理想元件， 变压器原边电压有效值 为220V， 负载电 阻。 变压器变比 .试 求:(1) 变压器副边电压有效值;(2) 负载电阻 上电流平均值 ;(3) 在下表列出的常用二极管中

7、选出哪种型号的二极管合适 。33 放大电路如图所示，晶体管 的，的，两管的， 要求 (1) 计算该多级放大电路的输入电阻 和输出电阻 ; (2) 计 算 和 时 的 各 是 多 少。 (2) 若 则AU = 要 点： uO2 = (uI1 uI2) =100 (uI1 uI2 ) uO = uO1 uO2= 100 (uI1 uI2 ) 因 此 AU = ( 倍) 若34整 流 电 路 如 图 所 示 ， 二 极 管 为 理 想 元 件，已 知 负 载 电 阻，负 载 两 端 直 流 电 压试 求：(1) 交流 电 压 表 的 读 数 (2) 在 下 表 中 选 出合 适 型 号 的 二 极

8、管。35某 固 定 偏 置 放 大 电 路， 已 知UCC=12V，UBE=0.7V，UCE=5V，IC=2 mA，采 用=50 的3DG6 晶 体 管， 要 求：(1) 画 出 固 定 偏 置 放 大 电 路; (2) 计 算RB 和RC 的 阻 值; (3) 若 换 用 =70 的 同 型 号 晶 体 管， 其 他 参 数 不 变, 试 问IC 和UCE 等 于 多 少？36 整 流 滤 波 电 路 如 图 所 示， 二 极 管 为 理 想 元 件， 电 容 ，负 载 两 端 直 流 电 压 粒 载 电 阻 ， 试 求 : 变 压 器 副 边 电 压 有 效 值 并 在 下 表 中 选 出

9、 合 适 型 号 的 二 极 管。37电 路 如 图1 所 示 ， 已 知 V，= 3 ， ， 晶 体 管 输 出 特 性 曲 线 如 图2 所 示， 要 求：(1) 计 算 此 电 路 的 静 态 工 作 点 IB，IC，UCE ; (2) 计 算 放 大 电 路 的 电 压 放 大 倍 数 。38如图1所示的放大电路中，UCC =12 V，RB = 300 k，RC = 4 k，RL = 4 k，= 40。试分析：1. 求静态工作点；2. 画出微变等效电路；3. 求输入电阻和输出电阻；4. 求电压放大倍数。 39 如图所示的电路中，试分析：1. 写出真值表；2. 写出逻辑表达式；3. 说明

10、逻辑功能。40 运算放大电路如图所示，已知：，试计算电压和输出电压。41 电路如图示，试计算输出电压u01及u0.42 .电路如题38图所示，设所有电容对交流均视为短路。已知：UCC=12V，RB=300k，UCE=6V，Rs1k，RL=4k，=40。试求：（1）电阻RC的阻值；（2）电路的电压放大倍数Au；（3）计算放大电路的输入电阻；（4）若信号源Es5mV，求放大电路的输入电压Ui。43 电路如题34图所示，设所有电容对交流均视为短路。已知：UCC=12V，RB=300k，RC=3k，RL=3k，RS=1k，UBE=0.7V，=50。试：（1）画出放大电路的微变等效电路；（2）计算放大电

11、路的输入电阻。44 .试求题35图示放大电路中输出电压u0与输入电压ui1、ui2的关系式。45 图示运算电路，已知输出电压uo1=4ui，要求：(1)计算电阻Rf；(2)若已知ui=0.1V，计算输出电压uo246 放大电路如图所示，已知Ucc=12V，UCE=6V，RB=600k，RL=3k，三极管V的=100，UBE忽略不计，试求：(1)RC的数值；(2)电压放大倍数 .47 电路如图示，V为理想二极管。试求当输入电压ui>0及，ui<0时，输出电压uo=？48 在题34图所示电路中，已知三极管的=50，电容C1和C2足够大，求电压放大倍数、输入电阻和输出电阻。49 求题图中

12、的输入输出关系。50 .图示放大电路中三极管的UBE=0.7V，电阻RB1上直流压降为8V，RC=2k，RE=1.5k，求UCE.51 试求图示放大电路中输出电压u0与输入电压ui1、ui2的关系式。52 题35图所示电路中，已知VCC=24V，RB=800k，RC=6k，RL=3k，UBE=0.7V，晶体管电压放大倍数=50，求此放大电路的静态工作点(IBQ，ICQ，UCEQ)。53 已知题图中电路的输入电压ui=5V，R1=200,R2=R3=500，RF=1k，求输出电压uo的值。54 . 图示放大电路中三极管的UBE=0.7V，UCC=12V，RC=2k，RB=280k，RL=6k，C

13、1、C2足够大，输入电压有效值Ui=01V，输出电压有效值U0=8V. 求：三极管的电流放大系数.55 . 图示为两级运算放大电路，试求uo与uil、ui2的关系式。56 .电路如图所示，R1=10k，R2=20k，RF=100k，uI1=0.2V，uI2=-0.5V，求输出电压uO。57 理想运算放大器电路如图所示。当开关S与a端相接，电流为5mA时，为5V；当开关S与b端相接，电流为1mA时，亦为5V。试求R1与R2.58 图示放大电路中，三极管的30，UBE0.7V，C1、C2、CE足够大。求：（1）输入电压ui=0.141sintV时，输出电压u0=?（2）输出端接负载电阻RL1.2k

14、后，输出电压u0=?（3）RL1.2k时，换一个同类型的三极管60，输出电压u0=?59 放大电路及晶体管输出特性曲线如图1和图2所示，UBE忽略不计，要求：(1)欲使Ic=2mA，则RB应调至多大阻值?(2)若ib=0.02sintmA，试画出iC,uCE和u0随时间t变化的波形图。60电路如图所示，R1=10k,R2=20k，RF=100k,uI1=0.2V,uI2=-0.5V，求输出电压u0。61 .单相桥式整流、电容滤波电路如图所示。已知RL=100，U2=12V，计算U062电路如下图1所示，晶体管T的输出特性如下图2所示，已知UCC=20V，RC=0.5K，晶体管工作在Q点时的IB

15、=200A，要求：(1)计算偏置电阻RB，此时的电流放大系数，晶体管的集射极电压降UCE，(设UBE=0.6V)；(2)若电路中其他参数不变，仅仅改变偏置电阻RB，将集电极电流IC和集射极电压降UCE的关系曲线画在输出特性上。63电路如图所示R1=R2=10k，RF=100k，输入电压uI1=uI2=0.5V，求：输出电压u0为多少?64 .运算电路如图所示，已知：最大输出电压为UOM=±12V,R1=10k,R2=R3=RF=20k，U1=3V,U2=2V。试求：(1)开关S合在1位时，UO=? (2)开关S合在2位时，UO=?65.图示三极管放大电路，已知Ucc=12V,RC=5

16、k，三极管的=100,rbe=2.5k，UBE忽略不计，C1、C2足够大。 (1)当RB调到1M时，试求静态IB、IC、UCE的数值。 (2)如果RB调到0时，会发生什么情况?在实际电路中可采取什么措施加以避免? (3)如果RB断开，放大电路还能否正常工作?为什么? (4)如果开关S闭合，对静态IB、IC、UCE的数值有无影响? (5)求开关S打开时电路的电压放大倍数、输入电阻、输出电阻。(RB=1M) (6)当该电路正常放大工作时，如果输入正弦电压ui的有效值不变，将开关S闭合，则输出电压u0的有效值是增大还是减少?66图示放大电路中，三极管的=50,rbe=1k，UBE=0.6V，输入信号

17、ui=3sint mV。对于该交流信号，C1、C2足够大，可视为短路。问：(1)当<t<2时，三极管的发射结是否处于反向偏置?为什么?(2)该放大电路的电压放大倍数u为多少?(3)该放大电路的输入电阻和输出电阻各为多少?67 .图示放大电路中，三极管=50、rbe=1k，R2=3k，R3=1k，C1、C2足够大，求：(1)画出放大电路的微变等效电路；(2)推导当输出端未接负载电阻RL时的电压放大倍数的一般关系式；(3)求当输出端接负载电阻RL=3k时的电压放大倍数=?68 .放大电路如题25图所示，已知UCC=15V,RB=300k，RC=4k。三极管=40，UBEQ=0.6V，C

18、1、C2容量足够大，要求：估算静态量IBQ、ICQ、UCEQ;计算三极管输入电阻rbe；写出电压放大倍数的表达式；计算放大电路输入电阻ri。69 .由理想集成运算放大器构成的运算电路如题26图所示。请问构成了何种运算电路？若uil=10mV,ui2=-20mV,则uo=?计算平衡电阻R。70 .试用一个集成运算放大器设计一个运算电路，满足uo=-2ui的关系，要求反馈电阻RF=60k。画出设计的电路图；计算所需要的各电阻值。71 放大电路如题25图所示，三极管的电流放大系数为，输入电阻为rbe，发射结静态压降为UBEQ。电容C1、C2容量足够大。要求：画出直流通路，写出静态量ICQ、UCEQ的

19、表达式；画电路的交流微变等效电路；写出输出电阻r0的表达式。72 由理想集成运算放大器构成的运算电路如题26图所示。请问A1、A2各构成何种运算电路?若ui=10mV，分别计算uOl和uO2；指出A2引入了何种负反馈组态。73 将下列逻辑函数式化为最简“与或”式。F2=74 试用一个集成运算放大器设计一个减法器，要求反馈电阻RF=l0k，uo=ui2-ui1 。画出设计的电路图；计算所需要的各电阻值。75 、射极跟随器电路如题32图所示，已知晶体管的=100，UBEQ=0.6V，RB=220K，RE=3.3K。要求：(1)计算晶体管的工作点电流IBQ、ICQ和电压UCEQ的值；(2)确定晶体管

20、的工作状态。76 、题图所示电路中的运放为理想运放。要求：(1)uo1与uil、ui2、ui3的关系式；(2)uo与uil、ui2、ui3的关系式。77 、放大电路如题39图所示，已知晶体管的=80，UBEQ=0.7V，各电容足够大，对输入信号频率呈短路。要求：(1)计算静态集电极电流ICQ的值；(2)画出微变等效电路；(3)计算电压增益u；(4)计算输入电阻Ri的值。78 固定偏置放大电路如题32图所示，已知晶体管的=80，UBEQ=0.6V，欲使IB=40A，UC=6V，试计算电阻RB和RC的值。79 题图所示电路中的运放为理想运放，要求：(1)写出uo1与ui的关系式；(2)写出uo与u

21、i的关系式。80 设开关A接通为1，断开为0；灯F亮为1，灭为0。要求：用真值表表示题34图所示电路A和F之间的逻辑关系，并写出其表达式。81 利用公式法化简下列表达式，写出最简与或式。82 题40图所示电路为用运算放大器组成的多量程电压表原理图，有0.5V、1V、5V、10V四档量程，输出端接有满量程为05V的电压表，设RF=500k，试计算电阻R1、R2、R3、R4的值。83 下午13：0017：00度。全体员工都必须自觉遵守工作时间，实行不定时工作制的员工不必打卡。3.1.2.2打卡次数：一日两次，即早上上班打卡一次，下午下班打卡一次。3.1.2.3打卡时间：打卡时间为上班到岗时间和下班
