1、峨眉院子商业用房三期18#院子L区 【脚手架搭、拆专项施工方案】峨嵋院子商业用房三期18#院子L区脚手架搭、拆专项施工方案编制单位:中国新兴建设开发总公司 编 制 人: 职务: 审 核 人: 职务: 审 批 人: 职务: 编制时间: 目 录第一章 编制依据21.1施工组织设计21.2 施工图纸21.3主要施工规程、规范2第二章 工程概况:32.1工程简介32.2建筑概况32.3结构概况4第三章 施工部署43.1总体部署43.2劳动力组织4第四章 施工准备4第五章 脚手架搭设方法65.1搭设方案的选择65.2 脚手架的构造105.3悬挑外架搭设方法105.4 悬挑外架设计计算145.5脚手板铺设

2、要求285.6挡脚板和栏杆设置295.7扣件安装295.8安全网布置295.9脚手架成品保护29第六章 脚手架搭设质量要求29第七章 脚手架拆除方法31第八章 脚手架搭设、使用及拆除安全措施31第一章 编制依据1.1施工组织设计名称编号峨眉院子商业用房三期18#院子L区施工组织设计1.2 施工图纸图纸名称编号出图日期峨眉院子商业用房三期18#院子L区建筑施工图2011.10峨眉院子商业用房三期18#院子L区结构施工图2011.101.3主要施工规程、规范名 称编号建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011建筑施工高处作业安全技术规范JGJ80-91建筑施工计算手册建筑施工安全检

3、查标准JGJ59-99第二章 工程概况:2.1工程简介工程名称峨眉院子商业用房三期18#院子L区地址位置峨眉山秀湖大道建设单位峨眉山蓝光文化旅游置业有限公司勘察单位中冶成都勘察研究总院有限公司设计单位成都基准方中建筑设计事务所监理单位四川明清工程咨询有限公司施工单位中国新兴建设开发总公司合同工期160天合同质量目标工程质量合格2.2建筑概况序号项目内容1建筑功能商务办公2建筑高度基底标高-5.6m-6m±0.00标高±0.00477.00m建筑总高度20.223m3建筑层高地上部分首 层3.3m二六 层3m坡屋顶3.3m4建筑平面横轴编号A轴H轴横轴距离15.8m1/0A轴

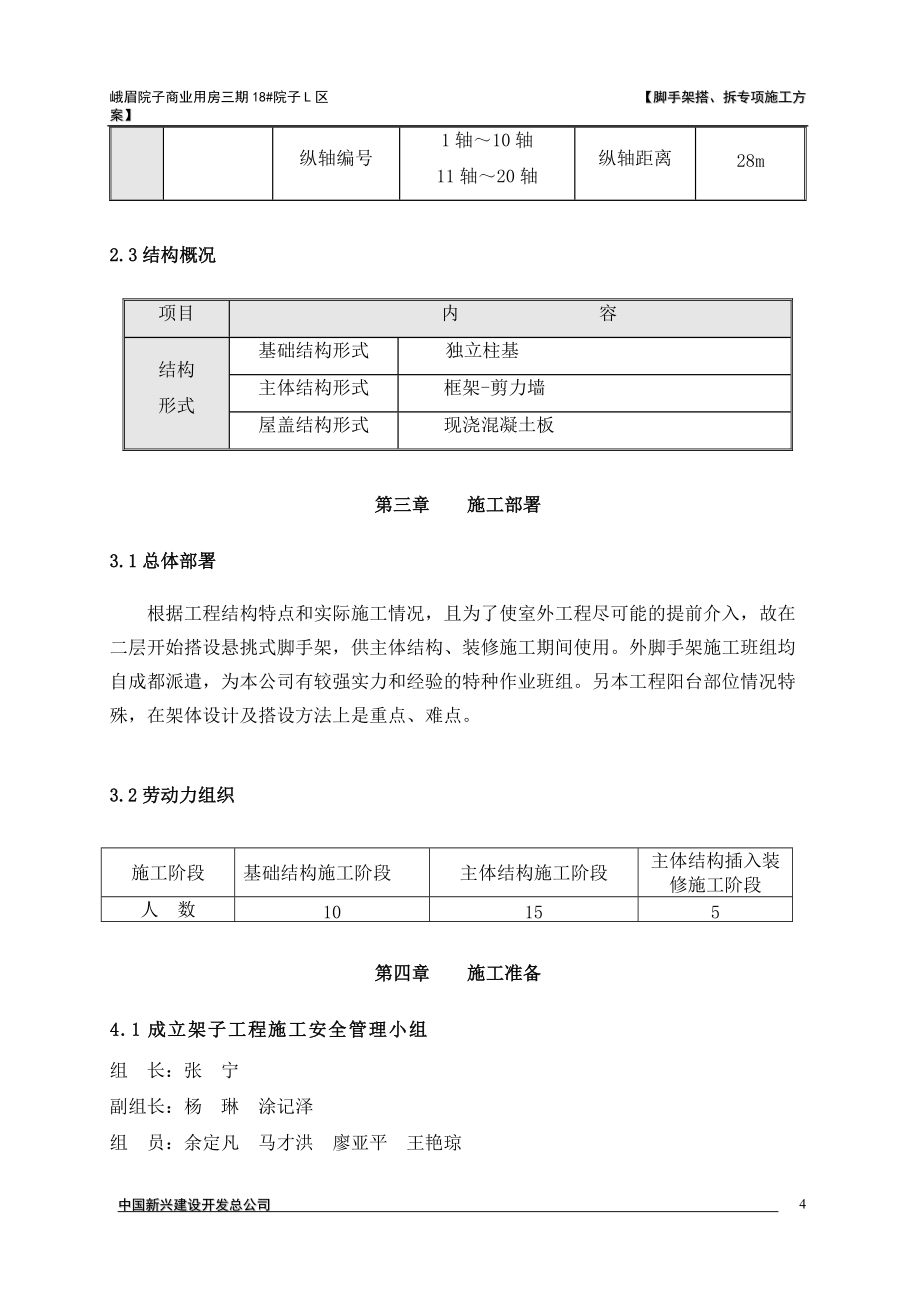

4、1/E轴14.939纵轴编号1轴10轴11轴20轴纵轴距离28m2.3结构概况项目内 容结构形式基础结构形式独立柱基主体结构形式框架-剪力墙屋盖结构形式现浇混凝土板第三章 施工部署3.1总体部署根据工程结构特点和实际施工情况,且为了使室外工程尽可能的提前介入,故在二层开始搭设悬挑式脚手架,供主体结构、装修施工期间使用。外脚手架施工班组均自成都派遣,为本公司有较强实力和经验的特种作业班组。另本工程阳台部位情况特殊,在架体设计及搭设方法上是重点、难点。施工阶段基础结构施工阶段主体结构施工阶段主体结构插入装修施工阶段人 数101553.2劳动力组织第四章 施工准备4.1成立架子工程施工安全管理小组组

5、 长:张 宁 副组长:杨 琳 涂记泽组 员:余定凡 马才洪 廖亚平 王艳琼4.2安全技术准备1、施工前进行施工方案的详细交底。2、参施人员必须持证上岗,并进行安全技术培训和书面的安全技术交底。4.3材料准备1、16#工字钢:作为悬挑梁用,外架悬挑梁为16#工字钢,长度4m左右,设置间距同落地式脚手架1.5m(可根据现场实际尺寸调整),挑出楼外长度1.50m(可根据现场实际尺寸调整);在距离外端头100处和1150处(按外架内外立杆间距1050考虑),用Ø28钢筋竖直焊在钢梁上,便于外架立管插在Ø28钢筋上防止架管移动。3、钢管:采用48×3.5的钢管,严禁使用有明

6、显变形、裂纹和严重锈蚀的钢管。脚手架立杆、大横杆、剪刀撑要求采用3-6m长的钢管,双排脚手架小横杆长为1.2m,局部小横杆需要采用1.5m。4、Ø16钢丝绳及绳卡:代替斜撑作为悬挂挑梁拉绳用;5、钢管连接件:使用与钢管相匹配的、且符合国家现行标准规定的玛钢扣件,扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件与钢管的贴合面必须严格整形,应保证与钢管扣紧时接触良好。扣件夹紧钢管时,开口处的最小距离应不小于5mm,扣件活动部位应能灵活转动,旋转扣件的两旋面间隙小于1mm。6、脚手板:使用50厚松木板,板宽不小于200,两端采用8铅丝各绑扎两道箍。7、安全网:使用6m×1.8m的

7、绿色密目安全网。8、水平安全网:水平安全防护用;9、Ø16圆钢(一级钢筋):作为钢梁锚固和钢丝绳预埋拉环用;10、12#铅丝:作为固定架板和其他用;11、主要材料用量名称规格数量单位备注48钢管6m1500根总长: 17850m4m1500根2m900根1.2m500根1.5m300根钢管扣件直角扣10000个合计:12755个旋转扣1515个对接扣1240个脚手板300×4000mm800块安全网绿色密目网6m×1.8m1500m2第五章 脚手架搭设方法5.1搭设方案的选择外架主要用于结构施工及外立面装修施工。根据现场情况及工期要求,2层开始采用悬挑式外双排脚手

8、架(保证地下室侧壁防水卷材施工及槽边回填土施工的工期要求及尽可能提前进入总平施工),南北立面由于受阳台宽度逐层减少300mm的影响,外立杆在第四层结束,原内立杆变外立杆,新的内立杆则搭设于第四层阳台之上(见图一、二);5.1.1具体搭设要求:序号项目参数1立杆纵距1.5m2排距0.9m3步距1.8m4脚手板铺设层数1层5扫地杆距地高度0.20m6连墙杆纵向层层拉结横向拉结于柱上7钢管规格48×3.5mm根据规范,常用开敞式双排脚手架的设计尺寸(m)如下:立杆横距Lb步距h下列荷载的立杆纵距La(m)脚手架允许搭设高度(H)2+4×0.35(KN/m2)2+2+4×

9、0.35(KN/m2)3+4×0.35(KN/m2)3+2+4×0.35(KN/m2)二步三跨1.051.201.352.01.81.51.5501.802.01.81.51.5501.301.201.351.81.51.51.5501.801.81.51.51.2501.551.201.351.81.51.51.5501.801.81.51.51.237三步三跨1.051.201.352.01.81.51.5501.802.01.51.51.5341.301.201.351.81.51.51.5501.801.81.51.51.230注:表中所示2+2+4×0.

10、35包括下列荷载:2+2是二层装修作业层施工荷载;4×0.35包括二层作业层脚手板,另二层脚手板按规范规定确定;作业层横向水平杆间距,按不大于La/2设置。5.1.2 脚手架结构尺寸的选用:钢材:应有出厂合格证和检验报告,并符合国家规定要求;脚手架钢管:采用48×3.5钢管,每根钢管的最大质量不大于25 Kg,严禁使用有裂纹、变形和严重锈蚀的钢管;扣件:采用的扣件为在螺栓拧紧扭力矩达到65N·m时,不得发生破坏,即:螺拴拧紧的扭力矩40N.mM65N.m;脚手板:主要采用木脚手板,局部位置采用木脚手板,每块脚手板的质量不大于30 Kg。连墙件:材质应符合碳素钢结构

11、(GB/T700)中Q235-A级钢的有关规定。密目网:选用1.8×6m规格的密目网。5.2 脚手架的构造水平悬挑梁采用16#工字钢,间距1.5m。外脚手架采用钢管和扣件搭设, 架子立杆纵向间距1.5m(或按现场实际情况调整),横距0.9m,内立杆距外墙面距离0.3m。步距按1.8m搭设,每步操作架均设通长防护栏一道,高0.9m。连墙杆:竖向在每层楼板上设置,水平方向每4.5m左右设一道。剪刀撑:随外架同时搭设,剪刀撑与地面的夹角,一般为45°60°,应连续设置不得中断;剪刀撑从楼面转角处开始设置,间距69米设一组,沿架子全高设置。临时操作面在架子立杆外侧,满挂密

12、目安全网全封闭,在操作层设水平防护网,非操作层距23层设水平防护网一道。在未砌筑外墙的楼层,沿柱边设安全栏杆,采用钢管紧扣在柱上,栏杆高度1200mm,栏杆中间设护栏,下设踢脚板高度不少于180mm。在主体施工时,外防护架随主体施工而逐步搭设,高出该层一步架,并设防护栏杆。5.3悬挑外架搭设方法外架水平悬挑梁为16#工字钢,长度3m左右,设置间距同落地式脚手架1.5m(可根据现场实际尺寸调整),挑出楼外长度1.20m(可根据现场实际尺寸调整);在内外端头用扣件做封头处理,纵向水平联梁用十字扣件与悬挑梁连接,立杆采用十字扣件固定于联梁上,立杆必须加一防滑扣件。本工程悬挑双排钢管脚手架的搭设示意图

13、如下: 5.3.1 立杆:外脚手架的立杆纵向间距1.5m(或按现场实际情况调整),横向间距0.9m,内立杆距墙面距离0.3m,步高按1.8m。外脚手架立杆的垂直度要求,立杆安放应垂直,其竖直偏差应控制在架子总高度的1/400以内。立杆接长除顶层顶步外,其余各层各步接头,必须采用对接连接。采用不同长度的钢管参差布置,对接扣件应交错布置,两个相邻接头应相互错开布置,并且不应设在同步同跨内,错开距离不得小于500mm,立杆接头中心距主节点的距离不应大于步距为1/3,下部两根立杆都必须用直角扣件与大横杆扣紧,以保证两根立杆共同工作,单杆和双杆连接采用上部单立杆与下部两根立杆之中的一根对接,立杆的垂直偏

14、差,使其全高垂直偏移不大于1 (全高不大于70mm),如下图示:5.3.2 纵向水平杆(大横杆):大横杆连接立杆,相邻步架的大横杆,应分别布置在立杆的里侧和外侧紧靠立杆,以减少立杆偏心受荷情况,大横杆必须与立杆扣紧不得遗漏,大横杆的长度不宜小于3跨,并不小于6m,同一排纵向水平的高低偏差不大于50mm。大横杆的接头部位要求,一般不得在跨间搭设,若确需搭接时,接头位置应步步相互错开,水平距离不得小于500mm。同一步架内、外两根大横杆的接头应相互错开,不得设在同一跨间内。参见上图。5.3.3 小横杆:每一主节点必须设置一根横向水平杆,相邻立杆之间需加设一根小横杆,小横杆在上。横向水平杆伸出大横杆

15、外出的长度不宜小于100mm。5.3.4 连墙拉结:根据规范JGJ130-2001,连墙杆件除满足计算要求外,最大间距列表如下:脚手架高度竖向间距(步距:h)水平间距(纵距:La)每根连墙件覆盖面积(m2)双排50m3h3La4050m2h3La27单排24m3h3La40连墙件可利用外墙或结构外侧框架柱子、梁,按照两步三跨设置刚性连墙件,刚性连墙件与双排架相连处的横杆,采用双扣件与双排架相连。如遇框架柱间距较大时,也可以在两框架柱中间结构梁、墙或板上,用扣件与脚手架立杆或大横杆连接固定。连墙件拉结的设置方式参见下图: 5.3.5 安全网:脚手架外侧立面用采用防尘、防噪音密目安全网满封,下口封

16、严,在操作层下设水平兜网,操作层应满铺脚手板,操作层以下间隔3层加设一层水平安全网,水平安全网接口处,必须连接严密。安全网必须与结构连接严密牢固,与建筑物之间缝隙不大于100mm。严禁使用损坏和腐朽的安全网。5.4 悬挑外架设计计算一、参数信息:1.脚手架参数双排脚手架搭设高度为 15.0 米,立杆采用单立杆;搭设尺寸为:立杆的纵距为 1.50米,立杆的横距为0.90米,立杆的步距为1.80 米;内排架距离墙长度为0.30米;小横杆在上,搭接在大横杆上的小横杆根数为 2 根;采用的钢管类型为 48×3.5; 横杆与立杆连接方式为单扣件;取扣件抗滑承载力系数 0.80;连墙件布置取两步

17、三跨,竖向间距 3.60 米,水平间距4.50 米,采用扣件连接;连墙件连接方式为双扣件连接;2.活荷载参数施工均布荷载标准值(kN/m2):3.000;脚手架用途:结构脚手架;同时施工层数:2 层;3.风荷载参数本工程地处四川省峨眉山,查荷载规范基本风压为0.100,风荷载高度变化系数z为0.740,风荷载体型系数s为0.653;计算中不考虑风荷载作用;4.静荷载参数每米立杆承受的结构自重荷载标准值(kN/m2):0.1248;脚手板自重标准值(kN/m2):0.300;栏杆挡脚板自重标准值(kN/m2):0.150;安全设施与安全网自重标准值(kN/m2):0.010;脚手板铺设层数:2

18、层;脚手板类别:竹笆片脚手板;栏杆挡板类别:栏杆、竹笆片脚手板挡板;5.水平悬挑支撑梁悬挑水平钢梁采用16号工字钢,其中建筑物外悬挑段长度1.20米,建筑物内锚固段长度 1.80 米。与楼板连接的螺栓直径(mm):16.00;楼板混凝土标号:C30;6.拉绳与支杆参数支撑数量为:1; 钢丝绳安全系数为:10.000;钢丝绳与墙距离为(m):1.200;悬挑水平钢梁采用钢丝绳与建筑物拉结,最里面面钢丝绳距离建筑物 1.10 m。 二、小横杆的计算:小横杆按照简支梁进行强度和挠度计算,小横杆在大横杆的上面。按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。1.均布荷载值计算小横

19、杆的自重标准值: P1= 0.038 kN/m ;脚手板的荷载标准值: P2= 0.300×1.500/3=0.150 kN/m ;活荷载标准值: Q=3.000×1.500/3=1.500 kN/m;荷载的计算值: q=1.2×0.038+1.2×0.150+1.4×1.500 = 2.326 kN/m; 小横杆计算简图2.强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩,计算公式如下: 最大弯矩 Mqmax =2.326×0.9002/8 = 0.236 kN.m;最大应力计算值 = Mqmax/W =46.361 N/mm2;小

20、横杆的最大应力计算值 =46.361 N/mm2 小于 小横杆的抗压强度设计值 f=205.0 N/mm2,满足要求!3.挠度计算:最大挠度考虑为简支梁均布荷载作用下的挠度荷载标准值q=0.038+0.150+1.500 = 1.688 kN/m ; 最大挠度 V = 5.0×1.688×900.04/(384×2.060×105×121900.0)=0.574 mm;小横杆的最大挠度 0.574 mm 小于 小横杆的最大容许挠度 900.0 / 150=6.000 与10 mm,满足要求! 三、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度

21、计算,小横杆在大横杆的上面。1.荷载值计算小横杆的自重标准值: P1= 0.038×0.900=0.035 kN;脚手板的荷载标准值: P2= 0.300×0.900×1.500/3=0.135 kN;活荷载标准值: Q= 3.000×0.900×1.500/3=1.350 kN;荷载的设计值: P=(1.2×0.035+1.2×0.135+1.4×1.350)/2=1.047 kN; 大横杆计算简图2.强度验算最大弯矩考虑为大横杆自重均布荷载与小横杆传递荷载的设计值最不利分配的弯矩和。 均布荷载最大弯矩计算:M1

22、max=0.08×0.038×1.500×1.5002=0.010 kN.m; 集中荷载最大弯矩计算公式如下: 集中荷载最大弯矩计算:M2max=0.267×1.047×1.500= 0.419 kN.m;M = M1max + M2max = 0.010+0.419=0.430 kN.m最大应力计算值 = 0.430×106/5080.0=84.564 N/mm2;大横杆的最大应力计算值 = 84.564 N/mm2 小于 大横杆的抗压强度设计值 f=205.0 N/mm2,满足要求!3.挠度验算最大挠度考虑为大横杆自重均布荷载与小

23、横杆传递荷载的设计值最不利分配的挠度和,单位:mm均布荷载最大挠度计算公式如下: 大横杆自重均布荷载引起的最大挠度: Vmax= 0.677×0.038×1500.04 /(100×2.060×105×121900.0) = 0.052 mm;集中荷载最大挠度计算公式如下: 集中荷载标准值最不利分配引起的最大挠度:小横杆传递荷载 P=(0.035+0.135+1.350)/2=0.760kN V= 1.883×0.760×1500.03/ ( 100 ×2.060×105×121900.0) =

24、 1.923 mm;最大挠度和:V= Vmax + Vpmax = 0.052+1.923=1.975 mm;大横杆的最大挠度 1.975 mm 小于 大横杆的最大容许挠度 1500.0 / 150=10.0与10 mm,满足要求! 四、扣件抗滑力的计算:按规范表5.1.7,直角、旋转单扣件承载力取值为8.00kN,按照扣件抗滑承载力系数0.80,该工程实际的旋转单扣件承载力取值为6.40kN。纵向或横向水平杆与立杆连接时,扣件的抗滑承载力按照下式计算(规范5.2.5): R Rc 其中 Rc - 扣件抗滑承载力设计值,取6.40 kN;R - 纵向或横向水平杆传给立杆的竖向作用力设计值;小横

25、杆的自重标准值: P1 = 0.038×0.900×2/2=0.035 kN;大横杆的自重标准值: P2 = 0.038×1.500=0.058 kN;脚手板的自重标准值: P3 = 0.300×0.900×1.500/2=0.203 kN;活荷载标准值: Q = 3.000×0.900×1.500 /2 = 2.025 kN;荷载的设计值: R=1.2×(0.058+0.203)+1.4×2.025=3.147 kN;R < 6.40 kN,单扣件抗滑承载力的设计计算满足要求! 五、脚手架立杆荷载

26、的计算: 作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容: (1)每米立杆承受的结构自重标准值(kN),为0.1248 NG1 = 0.1248+(0.90×2/2+1.50×2)×0.038/1.80×15.00 = 3.120;(2)脚手板的自重标准值(kN/m2);采用竹笆片脚手板,标准值为0.30 NG2= 0.300×2×1.500×(0.900+0.3)/2 = 0.540 kN;(3)栏杆与挡脚手板自重标准值(kN/m);采用栏杆、竹笆片脚手板挡板,标准值为0.15 NG3 = 0.15

27、0×2×1.500/2 = 0.225 kN;(4)吊挂的安全设施荷载,包括安全网(kN/m2);0.005 NG4 = 0.010×1.500×15.000 = 0.225 kN;经计算得到,静荷载标准值 NG =NG1+NG2+NG3+NG4 = 4.110 kN;活荷载为施工荷载标准值产生的轴向力总和,内、外立杆按一纵距内施工荷载总和的1/2取值。经计算得到,活荷载标准值 NQ= 3.000×0.900×1.500×2/2 = 4.050 kN;风荷载标准值按照以下公式计算 其中 Wo - 基本风压(kN/m2),按照

28、建筑结构荷载规范(GB50009-2001)的规定采用: Wo = 0.100 kN/m2; Uz - 风荷载高度变化系数,按照建筑结构荷载规范(GB50009-2001)的规定采用: Uz= 0.740 ; Us - 风荷载体型系数:取值为0.653;经计算得到,风荷载标准值 Wk = 0.7 ×0.100×0.740×0.653 = 0.034 kN/m2;不考虑风荷载时,立杆的轴向压力设计值为 Nd = 1.2NG+1.4NQ = 1.2×4.110+ 1.4×4.050 = 10.602 kN;风荷载设计值产生的立杆段弯矩 MW 为 M

29、w = 0.85 ×1.4WkLah2/10 =0.850 ×1.4×0.034×1.500× 1.8002/10 = 0.020 kN.m; 六、立杆的稳定性计算: 不组合风荷载时,立杆的稳定性计算公式为: 立杆的轴向压力设计值 :N =10.602 kN;计算立杆的截面回转半径 :i = 1.58 cm;计算长度附加系数参照扣件式规范表5.3.3得 :k = 1.155 ;计算长度系数参照扣件式规范表5.3.3得 : = 1.500 ;计算长度 ,由公式 lo = kh 确定 :l0 = 3.119 m;长细比 Lo/i = 197.000

30、 ;轴心受压立杆的稳定系数,由长细比 lo/i 的计算结果查表得到 := 0.186 ;立杆净截面面积 : A = 4.89 cm2;立杆净截面模量(抵抗矩) :W = 5.08 cm3;钢管立杆抗压强度设计值 :f =205.000 N/mm2; = 10602.000/(0.186×489.000)=116.564 N/mm2;立杆稳定性计算 = 116.564 N/mm2 小于 立杆的抗压强度设计值 f = 205.000 N/mm2,满足要求! 七、连墙件的计算: 因不考虑风荷载,连墙件的轴向力无需验算! 八、悬挑梁的受力计算:悬挑脚手架的水平钢梁按照带悬臂的连续梁计算。悬臂

31、部分受脚手架荷载N的作用,里端B为与楼板的锚固点,A为墙支点。 本方案中,脚手架排距为900mm,内排脚手架距离墙体300mm,支拉斜杆的支点距离墙体为 1100mm,水平支撑梁的截面惯性矩I = 1130.00 cm4,截面抵抗矩W = 141.00 cm3,截面积A = 26.10 cm2。受脚手架集中荷载 N=1.2×4.110 +1.4×4.050 = 10.602 kN;水平钢梁自重荷载 q=1.2×26.100×0.0001×78.500 = 0.246 kN/m; 悬挑脚手架示意图 悬挑脚手架计算简图经过连续梁的计算得到 悬挑脚手

32、架支撑梁剪力图(kN) 悬挑脚手架支撑梁变形图(kN) 悬挑脚手架支撑梁弯矩图(kN.m)各支座对支撑梁的支撑反力由左至右分别为R1 = 14.043 kN; R2 = 8.028 kN; R3 = -0.130 kN。 最大弯矩 Mmax= 1.593 kN.m;最大应力 =M/1.05W+N/A= 1.593×106 /( 1.05 ×141000.0 )+ 0.000×103 / 2610.0 = 10.762 N/mm2;水平支撑梁的最大应力计算值 10.762 N/mm2 小于 水平支撑梁的抗压强度设计值 215.000 N/mm2,满足要求! 九、悬挑

33、梁的整体稳定性计算: 水平钢梁采用16号工字钢,计算公式如下 其中b - 均匀弯曲的受弯构件整体稳定系数,按照下式计算: b = 570 ×9.9×88.0× 235 /( 1100.0×160.0×235.0) = 2.82由于b大于0.6,查钢结构设计规范(GB50017-2003)附表B,得到 b值为0.970。经过计算得到最大应力 = 1.593×106 /( 0.970×141000.00 )= 11.649 N/mm2;水平钢梁的稳定性计算 = 11.649 小于 f = 215.000 N/mm2 ,满足要求!

34、 十、拉绳的受力计算:水平钢梁的轴力RAH和拉钢绳的轴力RUi按照下面计算 其中RUicosi为钢绳的 拉力对水平杆产生的轴压力。各支点的支撑力 RCi=RUisini按照以上公式计算得到由左至右各钢绳拉力分别为:RU1=19.051 kN; 十一、拉绳的强度计算: 钢丝拉绳(支杆)的内力计算:钢丝拉绳(斜拉杆)的轴力RU均取最大值进行计算,为RU=19.051 kN 如果上面采用钢丝绳,钢丝绳的容许拉力按照下式计算: 其中Fg- 钢丝绳的容许拉力(kN); Fg - 钢丝绳的钢丝破断拉力总和(kN), 计算中可以近似计算Fg=0.5d2,d为钢丝绳直径(mm); - 钢丝绳之间的荷载不均匀系

35、数,对6×19、6×37、6×61钢丝绳分别取0.85、0.82和0.8; K - 钢丝绳使用安全系数。计算中Fg取19.051kN,=0.820,K=10.000,得到:经计算,钢丝绳最小直径必须大于11.200mm才能满足要求! 钢丝拉绳(斜拉杆)的拉环强度计算钢丝拉绳(斜拉杆)的轴力RU的最大值进行计算作为拉环的拉力N,为N=RU=19.051kN钢丝拉绳(斜拉杆)的拉环的强度计算公式为 其中 f 为拉环受力的单肢抗剪强度,取f = 125N/mm2;所需要的钢丝拉绳(斜拉杆)的拉环最小直径 D=(1905.073×4/3.142×125

36、.000) 1/2 =14.000mm; 十二、锚固段与楼板连接的计算: 1.水平钢梁与楼板压点如果采用钢筋拉环,拉环强度计算如下:水平钢梁与楼板压点的拉环受力 R=0.130 kN; 水平钢梁与楼板压点的拉环强度计算公式为: 其中 f 为拉环钢筋抗拉强度,按照混凝土结构设计规范10.9.8条f = 50N/mm2;所需要的水平钢梁与楼板压点的拉环最小直径 D=130.038×4/(3.142×50×2)1/2 =1.287 mm;水平钢梁与楼板压点的拉环一定要压在楼板下层钢筋下面,并要保证两侧30cm以上搭接长度。2.水平钢梁与楼板压点如果采用螺栓,螺栓粘结力锚

37、固强度计算如下:锚固深度计算公式: 其中 N - 锚固力,即作用于楼板螺栓的轴向拉力,N = 0.130kN; d - 楼板螺栓的直径,d = 16.000mm fb - 楼板螺栓与混凝土的容许粘接强度,计算中取1.430N/mm2; h - 楼板螺栓在混凝土楼板内的锚固深度,经过计算得到 h 要大于 130.038/(3.142×16.000×1.430)=1.809mm。3.水平钢梁与楼板压点如果采用螺栓,混凝土局部承压计算如下:混凝土局部承压的螺栓拉力要满足公式: 其中 N - 锚固力,即作用于楼板螺栓的轴向压力,N = 8.028kN; d - 楼板螺栓的直径,d

38、= 16.000mm; b - 楼板内的螺栓锚板边长,b=5×d=80.000mm; fcc - 混凝土的局部挤压强度设计值,计算中取0.950fc=14.300N/mm2;经过计算得到公式右边等于88.64 kN,大于锚固力 N=8.03 kN ,楼板混凝土局部承压计算满足要求! 5.5脚手板铺设要求1、脚手板宽要大于200mm,厚度应大于50mm,不得有开裂、腐朽,两端用8#铅丝绑好。2、脚手板设置在三根小横杆上,操作层脚手板平铺、铺平、铺稳。3、脚手板对接铺设时,接头处设两根横向水平杆。搭接铺设的脚手板,接头处必须在小横杆上,搭接长度不小于200。4、施工作业层不得有空隙,铺板

39、严禁出现端头超出支撑横杆150以上未作固定的探头板、飞跳板;脚手板与小横杆用铁丝绑牢。5、在拐角处的脚手板,与小横杆可靠连接,以防止滑动。5.6挡脚板和栏杆设置1、挡脚板和栏杆搭设在立杆的内侧,用扣件扣牢。2、脚手架操作平台必须有120高的挡脚板,栏杆高度1.2m。栏杆和挡脚板随脚手架的上升及时完成。5.7扣件安装1、扣件规格(48)必须与钢管外径相同。2、对接扣件的开口朝内,螺丝朝上。3、各杆件端头伸出扣盖板边缘的长度不小于100。5.8安全网布置1、地上部分脚手架、之字形斜道,立杆内侧满挂绿色密目安全网围护(全封闭式),外墙脚手架隔层铺设水平安全兜网。2、第一道水平安全兜网(大眼网)为双层

40、,设在一层顶板平面标高处,在施工作业层下方同步设置水平安全兜网,兜网上铺密目安全网。3、每层水平兜网边缘必须与结构密封严实,不留空隙,以防坠物伤人。5.9脚手架成品保护1、钢管进场卸料时,要逐根搬运。2、 脚手架搭设过程中,要注意对各部位混凝土构件的棱角及表面加以保护。3、施工过程中不得随意拆除任何构配件、安全网。第六章 脚手架搭设质量要求6.1 连接点连接可靠。6.2脚手架每搭设一层,均要组织技术、安全部门进行检查验收,验收合格后才能使用。6.3 脚手架搭设的技术要求、允许偏差与检验方法项次项目技术要求及允许偏差()检查方法与工具1立杆垂直度最后验收垂直度偏差±100用经纬仪或吊线

41、和卷尺脚手架允许水平偏差()搭设中检查垂直度偏差的高度(m)总 高 度18mH=2H=10H=18±7±20±362间距步距偏差纵距偏差横距偏差±20±50±20钢板尺3纵向水平杆高差一根杆的两端±20水平仪或水平尺同跨内两根纵向水平杆高差±104双排脚手架横向水平杆外伸长度偏差外伸500-50钢板尺5扣件安装主节点处各扣件距主节点距离150钢卷尺同步立杆上两个相邻对接扣件的高差500立杆上的对接扣件距主节点的距离500纵向水平杆上的对接扣件距主节点的距离5006剪刀撑斜杆与地面倾角60°角 尺7脚手板搭

42、接搭接长度l200卷 尺外伸长度a100第七章 脚手架拆除方法7.1拆除前准备工作:全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求,并根据检查结果完善方案拆除顺序和措施,经公司主管部门批准后方可实施,应由项目部负责人进行拆除安全技术交底,应清除脚手架上杂物及地面障碍物。7.2拆除脚手架:严格遵守拆除顺序,由上而下,后搭设的先拆,先搭设的后拆。即:安全网栏杆脚手板剪刀撑小横杆大横杆立杆等。连墙件必须逐层拆除,严禁先将连墙件整层或数层拆除后再拆除脚手架,分段拆除高度不应大于2步,如高差大于2步,应增设连墙件加固;当脚手架拆至最后一根长立杆的高度(约6m)时,应先在适当位置搭设临时抛撑加固后,再拆除连墙件。7.3卸料:各构配件严禁抛掷至地面,运至地面的构配件应及时检查、整修与保养,并按品种、规格随时码放整齐。第八章 脚手架搭设、使用及拆除安全措施脚手架作业前对作业班组进行详细的安全技术交底,进入施工现场必须戴好安全帽,系好下颚带,佩戴胸卡。登高(2米以上)作业时必须系合格的安全带,系挂牢固,高挂低用。施工现场严禁吸烟。脚手架作业人员必须持有特种作业人员操作证,进入施工现场经培训、考核
