xx集团标准化景观篇

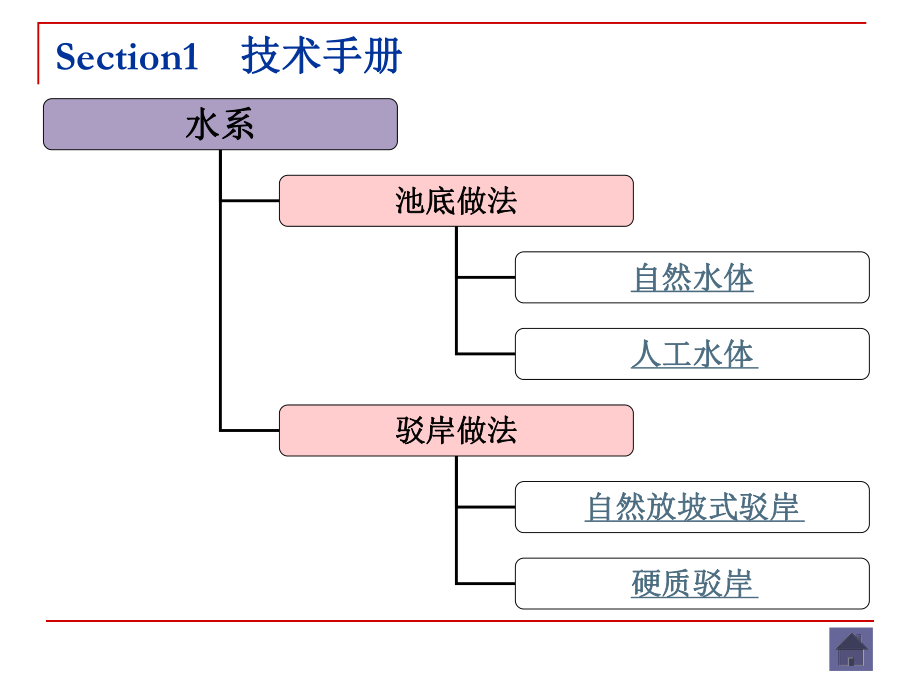

1、XX集团标准化图集 景观篇2007.11.30景观设计标准化景观设计标准化技术手册技术手册标准化模块设计标准化模块设计水系水系场地景观场地景观道路道路绿化绿化停车位绿化方案停车位绿化方案 道路中央隔离带绿化方案道路中央隔离带绿化方案 宅间园路标准做法方案宅间园路标准做法方案 Section1技术手册技术手册水系水系 池底做法池底做法 驳岸做法驳岸做法 自然水体自然水体人工水体人工水体 自然放坡式驳岸自然放坡式驳岸 硬质驳岸硬质驳岸 池底做法自然水体自然水体n设计原则：设计原则：1.完善的原始河道资料，保留保留为先为先。2.如规划或者河道整治原因需调整，需要满足以水还水以水还水的原则。3.尽量与

2、原河道保持畅通保持畅通。4.满足规划河口开宽度宽度。5.禁止硬质池底禁止硬质池底，尽量避免。自然水体自然水体n安全防护：安全防护：1.临近岸边部分，满足防汛通道要求。边坡以1：3.3为宜。2.近岸水深超过600mm设置护栏，高度要求1.2米左右，并设沿岸设置必要的救生设施。3.水深超过800mm且坡度较陡，可在水下设置防护网。4.设置安全警示牌。n运营维护：运营维护：1.原有水质良好的区域，尽量维护其自净功能。2.建议采用人工湿地等办法进行循环处理。3.水系保持循环，补水尽量采用雨水、周边自然水、中水。人工水体人工水体n设计原则：设计原则：1.水景根据用途确定水深及安全防护措施水深及安全防护措

3、施。2.确保水生植物的生长环境水生植物的生长环境，如莲花、慈菇水深需要20cm；睡莲需要水深30cm；灯心草需要水深510cm；小型池塘池塘也可采用盆栽置于水下。3.控制喷水池的喷泉形式和高度喷泉形式和高度，并对其风中稳定性进行分析。4. 大型（面积大于1000平方米）人工水景，禁止采用硬质水槽禁止采用硬质水槽。n安全防护：安全防护：1.近深水面或者可能对儿童造成危险的区域设置栏杆设置栏杆。2.利用水边植物水边植物设计起到警示和阻拦的作用。3.结合警示标识，对业主和游人进行危险警示危险警示。人工水体人工水体 1m1.5m 可自净深水池可自净深水池 0.30m0.45m 浅水池底及溪流池底浅水池

4、底及溪流池底 硬质钢筋混凝土池底硬质钢筋混凝土池底 软性防水毯处理池底软性防水毯处理池底 硬质钢筋混凝土池底硬质钢筋混凝土池底软性防水毯处理池底软性防水毯处理池底 A. 1mA. 1m1.5m1.5m可自净深水池可自净深水池n1.1.硬质钢筋混凝土池底硬质钢筋混凝土池底适用范围：面积小于1000的湖体实景图片实景图片大样图大样图n2.2.软性防水毯处理池底软性防水毯处理池底适用范围：自然式驳岸湖体实景图片实景图片大样图一大样图一大样图二大样图二B. 0.30mB. 0.30m0.45m 0.45m 浅水池底及溪流池底浅水池底及溪流池底n1.1.硬质钢筋混凝土池底硬质钢筋混凝土池底适用范围：几何

5、规则式、点式水景实景图片实景图片大样图大样图n2.2.软性防水毯处理池底软性防水毯处理池底适用范围：自然式溪流等水景 实景图片实景图片大样图大样图驳岸做法A. A. 自然放坡式驳岸自然放坡式驳岸 实景图片实景图片大样图大样图B. B. 硬质驳岸硬质驳岸 n1.1.硬质驳岸一硬质驳岸一大样图大样图B. B. 硬质驳岸硬质驳岸 n2.2.硬质驳岸二硬质驳岸二大样图大样图实景图片实景图片Section1技术手册技术手册场地景观场地景观健身场所健身场所 娱乐和商业场所娱乐和商业场所网球场与羽毛球场网球场与羽毛球场篮球场篮球场自然放坡式驳岸自然放坡式驳岸 商业服务商业服务儿童游乐场儿童游乐场 健身场所健

6、身场所n设计要点：设计要点：1.考虑眩光影响宜将场地长轴放在南北偏东西515的方向上。2.应在场地上布置休息用的长凳，可考虑设置凉亭等庇荫设施。3.四周围网高度一般34m，选用菱形孔径不大于45mm镀锌铝铁丝网。4.为美化球场，减少噪音，宜在周边布置树木。5.场地排水坡度为0.4%。 A.A.网球场网球场 标准尺寸：长标准尺寸：长36.6m宽宽18.3m 羽毛球场羽毛球场 标准尺寸：长标准尺寸：长13.2 m宽宽6 m n场地铺装建议：场地铺装建议： 场地的面层材料分为：丙稀酸（硬地、弹性）、聚氨脂（弹性）、硅PU、人造草、卷材大样图大样图B.B.篮球场篮球场 长长242428m28m宽宽14

7、1415m 15m 标准尺寸：长标准尺寸：长28m28m宽宽15m15m n设计要点：设计要点：1.室内外场地纵轴应取南北方向，偏差在5-15之间。2.端线与边线无障碍区均3m以上。3.场区地面应采用防滑铺装，同时考虑排水及地面硬度问题。4.如周围距建筑物或其他活动场地过近，应考虑设施围网，网高3-4m镀铝铁丝网。5.场地边线到另一侧边线的排水坡度为0.4%。 n场地铺装建议：场地铺装建议： 场地尽可能采用沥青类，合成树脂类地面，如聚氨脂（PU）。 大样图大样图娱乐和商业场所娱乐和商业场所大样图大样图娱乐和商业场所娱乐和商业场所儿童游乐场儿童游乐场商业服务商业服务设计要点设计要点设施技术要点设

8、施技术要点设计原则设计原则景观元素景观元素A.A.儿童游乐场儿童游乐场n设计要点：1.儿童游戏场一般为开敞式。游乐场地应阳光充足，空气清洁，能避开强风侵袭。应与住区的主要交通道路相隔一定距离，减少汽车噪声的影响并保障儿童安全。2.儿童游戏场设置应离开居民窗户10m远为宜，以避免儿童活动噪声对附近居民的影响。3.儿童游戏场可按0.10.2m/居民计算。4.儿童活动场内的活动设施要防止宠物进入及破坏。n游乐设施技术要点游乐设施技术要点序序 号号设施名称设施名称设计要点设计要点适用年龄适用年龄1砂坑1.居住区砂坑一般规模为1020m，沙坑中不宜安置游乐器具以免扬尘造成周围环境污染。2.砂坑深4045

9、cm，沙子必须为中砂为主，并经过冲洗。砂坑四周应竖1015cm的围沿，防止沙子流失或雨水渗入。围沿一般采用混凝土、塑料和木制，上铺橡胶软垫。3.砂坑内应敷设暗沟排水。防止动物在坑内排泄。36岁2滑梯1.一般采用木材、不锈钢、玻璃纤维、增强塑料制作，保证滑板表面平滑。滑梯一般采用成品购买。2.滑梯应在梯下部铺厚度不小于3cm的胶垫，或40cm的沙子，防止儿童坠落受伤36岁3秋千一般采买成品615岁4攀登架攀登架标准尺寸为2.5m2.5m（高宽），格架宽为50cm，架杆选用钢骨或木制。多组格架可组成攀登架式迷宫。812岁5跷跷板一般采买成品812岁6滑板场1.滑板场为专用场地，要利用绿化种植、栏杆

10、等与其他休闲趣分隔开。2.场地用硬质材料铺装，表面平整，并具有较好的摩擦力。3.设置固定的滑板练习器具，铁管滑架。曲面滑道和台阶，其总高度不宜超过60cm，并留出足够的滑跑安全距离。1015岁安全地垫做法大样图安全地垫做法大样图B.B.商业服务商业服务 遮阳伞、广告牌、伞座、垃圾箱、遮阳棚、张拉膜、售货车、花架、照明、标识等元素趣营造商业氛围。1.商业室外景观需强调与室内空间的连续感。2.模糊建筑与景观之间的界限。a. 通过转换使用室内外装饰与建筑材料以及使室内外景观得以互相渗透与融合。b. 景观构筑物或景观元素需要与建筑风格一致，两者风格应为互相衍生，相互呼应的关系。c. 通过景观元素划分近

11、人尺度空间。3.由建筑自然而然派生出来的景观构筑物构筑起近人的小尺度宜人空间。4.须重视商业夜间照明效果。5.考虑商业停车问题，停车后能够便捷到达，一是减少对行人的安全问题以及对行人行为的影响，二是防止停车对连续商业气氛的阻断。6.植物、铺装要能够起到引导及空间划分作用。景观元素景观元素设计原则设计原则Section1技术手册技术手册道路道路道路类别道路类别道路材料道路材料道路构造与造法道路构造与造法道路类别道路类别n小区主干道小区主干道:1.设有双行机动车道；2.路边停车形式为水平停车；3.独立的上下行人行道，由绿化隔离带分隔；4.机动车道与停车位设缘石，与绿化带设侧石。 建议断面建议断面

12、n小区支路一小区支路一 :1.设有双行机动车道；2.路边停车形式为垂直停车或双面顺挺；3.独立的单边人行道,与机动车道间可无绿化带；4.动车道与停车位、绿化隔设缘石。建议断面建议断面 n小区支路二小区支路二 ：1.设有双行或单行机动车道；2.路边停车形式为垂直停车；3.无独立的人行道；4.机动车道与停车位设缘石；5.尽端路应考虑回车场。 建议断面建议断面 n消防车道消防车道 ：1.与人行道、院落车行道合并使用；2.隐蔽式车道，即在4米幅宽的消防车道内种植不妨碍消防车通行的草坪花卉，铺设人行步道，平日作为绿地使用，应急时供消防车使用；3.高层消防登高面 ；4.车行道路宽度不小于4米 。n宅间小路

13、宅间小路1.独立的人行休闲步道；2.与绿地间为缘石；3.在单元入口处扩大为场地；4.道路宽度1.21.5米 。n园路园路 ：1.独立的人行休闲步道；2.兼顾自行车路；3.与绿地间为缘石；4.形式：铺砖路、石板铺装路、碎石路、汀步；5.道路宽度0.91.2米 。n停车场停车场1.小区主要出入口宜设有集中地面停车场；2.地下停车场道路；3.入口出租车停车带；4.单行车道道路宽度3.5米；5.双行车行道路宽度6米 。道路材料道路材料材料名称材料名称使用部位使用部位相关材料（规格）相关材料（规格）沥青居住区主青干道及小区主干道的机动车路面彩色沥青不透水沥青透水性沥青混凝土小区支路机动车路面，道路人行道

14、剁斧、扫毛、切割透水混凝土水洗石人行道、广场水刷石混凝土砖小区支路机动车路面、道路人行道渗水砖石粉砖砂石散铺园路跑步道砂土散铺道路构造与造法道路构造与造法n宅间道路 ：材料：混凝土砖材料：混凝土砖 规格：50120240 50300300造价：160元/n设计要点：1.独立的人行休闲步道；2.与绿地间为缘石；3.在单元入口处扩大为场地；4.道路宽度1.21.5米；5.常用材料混凝土砖、黏土砖及其他。 实景图片实景图片 实景图片实景图片 工程做法工程做法 n宅间道路 ：材料：洗石米材料：洗石米 实景图片实景图片 工程做法工程做法 n宅间道路 ：材料：陶砖材料：陶砖 实景图片实景图片 工程做法工程

15、做法 n消防车道 ：n设计要点：与人行道、院落车行道合并使用；隐蔽式车道，即在4米幅宽的消防车道内种植不妨碍消防车通行的草坪花卉，铺设人行步道，平日作为绿地使用，应急时供消防车使用；高层的消防登高面。 实景图片实景图片 工程做法工程做法 n 停车位：停车位：工程做法工程做法 A 标准停车位详图标准停车位详图 B 剖面图剖面图 Section1技术手册技术手册植物植物 小区绿化设计小区绿化设计 甲供苗木种植费报价说明甲供苗木种植费报价说明 宅旁绿化宅旁绿化 隔离绿化隔离绿化 常用苗木清单常用苗木清单 常用苗木图表常用苗木图表 停车场绿化停车场绿化 宅旁绿化宅旁绿化 n景观功能效果：景观功能效果：

16、增加景观层次层次，丰富建筑立面效果，并为硬质景观增加色彩及季相变化色彩及季相变化。n设计原则：设计原则：1.考虑建筑物的朝向朝向、不要遮挡阳光、视线（近窗不宜种高大灌木；南窗不宜种高大常绿乔木；西窗宜种高大阔叶乔木）；2.遮挡墙根，露头不露脚；3.结合建筑立面选择植物尺度和种植位置。 n技术要求：技术要求：1.临墙种植土高度必须低于室内标高；2.沿街有特殊效果要求时，须做暗散水且深度接近600mm；3.沿墙灌木宽度不宜小于600mm。 隔离绿化隔离绿化 n景观功能效果：景观功能效果：屏蔽不良景观屏蔽不良景观，形成绿色背景；限定道路空间，遮蔽汽车尾气遮蔽汽车尾气，并形成林荫道路，具备一定的导向性

17、导向性，限定视线走廊。n设计原则：设计原则：1.隔离自然因素2.隔离不良视线景观；3.交通分隔。n技术要求：技术要求：1.选用树种必须为树形高大，树冠密实的乔木树种；2.隔离不良视线的绿化树种，主要选择树形高大，轮廓优美，树冠密实的树种即可；3.道路交叉口处，必须留出非植树区，以保证行车安全视距，即在该视野范围内不应栽植高于1m的植物，而且不得防碍交叉口路灯的照明。 停车场绿化停车场绿化 n设计原则：设计原则：1.周界绿化：周界绿化：较密集排列种植灌木和乔木，乔木树干要求挺直，分枝点高；2.车位间绿化：车位间绿化：车位间绿化带由于受车辆尾气排放影响，不宜种植花卉；3.地面绿化及铺装：地面绿化及铺装：采用混凝土或植草砖铺地。景观功能效果
