绞车钢丝绳验算

1、（一）11012采面二部（切眼）绞车计算一、 原始资料1、采面提升最大坡度 250 2、综采支架重量 12500kg3、提升方式 斜坡单钩4、电压等级 660V二、计算选择钢丝绳1、提升斜长 L=160m2、选择钢丝绳 查钢丝绳规格表初选钢丝绳：6×19341700右交GB110274钢丝绳，Pb=4.093kg/m（纲丝绳每米质量）；B=1700MPa(钢丝绳公称抗拉强度)；=2.2mm（纲丝直径）；Qp=736000N（钢丝破断拉力总和）。3、验算钢丝绳安全系数由PmaxWg（sin+f1cos）+qlg(sin+f2cos)式中：W：绳端载荷；查支架与钢板摩擦系数0.3 g：重

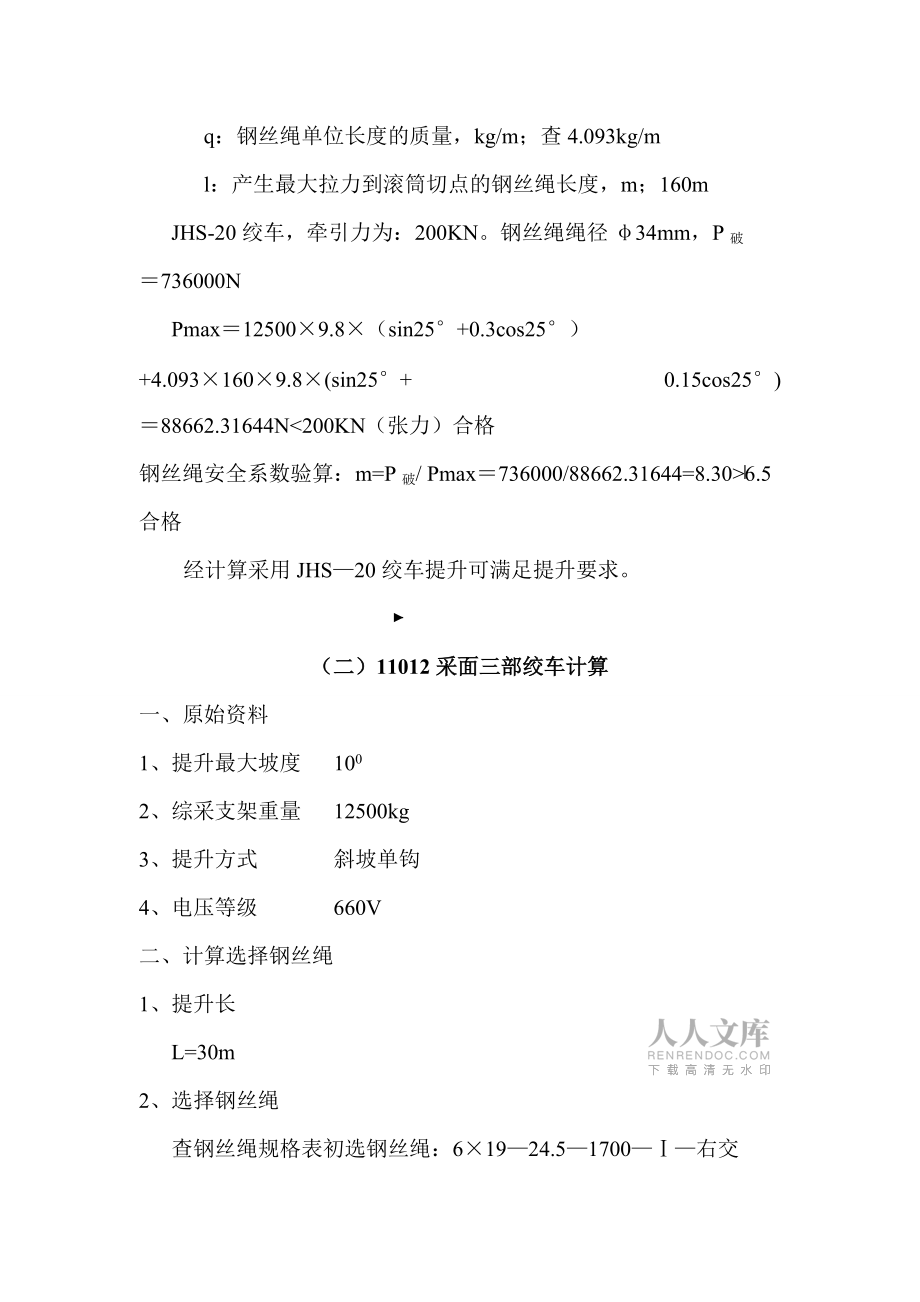

2、力加速度，9.8m/s2;：产生最大拉力处倾角，25°；：产生最大拉力处到绞车滚筒切点的平均倾角，25°；f1：提升容器阻力系数；取0.3(滑动摩擦系数钢与滑道)。f2：钢丝绳运行中的阻力系数;取0.15 q：钢丝绳单位长度的质量，kg/m；查4.093kg/ml：产生最大拉力到滚筒切点的钢丝绳长度，m；160mJHS-20绞车，牵引力为：200KN。钢丝绳绳径34mm，P破736000NPmax12500×9.8×（sin25°+0.3cos25°）+4.093×160×9.8×(sin25°

3、+ 0.15cos25°)88662.31644N<200KN（张力）合格钢丝绳安全系数验算：m=P破/ Pmax736000/88662.31644=8.30>6.5合格经计算采用JHS20绞车提升可满足提升要求。（二）11012采面三部绞车计算一、原始资料1、提升最大坡度 100 2、综采支架重量 12500kg3、提升方式 斜坡单钩4、电压等级 660V二、计算选择钢丝绳1、提升长 L=30m2、选择钢丝绳 查钢丝绳规格表初选钢丝绳：6×1924.51700右交GB110274钢丝绳，Pb=2.165kg/m（纲丝绳每米质量）；B=1700MPa(钢丝绳公

4、称抗拉强度)；=1.6mm（纲丝直径）；Qp=389000N（钢丝破断拉力总和）。3、验算钢丝绳安全系数由PmaxWg（sin+f1cos）+qlg(sin+f2cos)式中：W：绳端载荷；查支架与钢板摩擦系数0.3 g：重力加速度，9.8m/s2;：产生最大拉力处倾角，10°；：产生最大拉力处到绞车滚筒切点的平均倾角，10°；f1：提升容器阻力系数；取0.3(滑动摩擦系数钢与回收平台)。f2：钢丝绳运行中的阻力系数;取0.15 q：钢丝绳单位长度的质量，kg/m；查2.165kg/ml：产生最大拉力到滚筒切点的钢丝绳长度，m；160mJH20A绞车，牵引力140KN。钢丝

5、绳绳径24.5mm，P破389000NPmax12500×9.8×（sin10°+0.3cos10°）+2.165×30×9.8×(sin10°+ 0.15cos10°)57668.14149N<140KN合格钢丝绳安全系数验算：m=P破/ Pmax389000/57668.14149=6.7>6.5合格经计算采用JH20A绞车提升可满足提升要求。（三）11012采面四部绞车计算一、 原始资料1、提升最大坡度 30 2、综采支架重量 12500kg3、平板车重量 1200kg4、提升方式 斜坡

6、单钩5、电压等级 660V二、计算选择钢丝绳1、提升长 L=100m2、选择钢丝绳 查钢丝绳规格表初选钢丝绳：6×1915.51700右交GB110274钢丝绳，Pb=0.8457kg/m（纲丝绳每米质量）；B=1700MPa(钢丝绳公称抗拉强度)；=1mm（纲丝直径）；Qp=152000N（钢丝破断拉力总和）。3、验算钢丝绳安全系数由PmaxWg（sin+f1cos）+qlg(sin+f2cos)式中：W：绳端载荷； g：重力加速度，9.8m/s2;：产生最大拉力处倾角，3°；：产生最大拉力处到绞车滚筒切点的平均倾角，3°；f1：提升容器阻力系数；取0.015(

7、平板车轮与轨道)。f2：钢丝绳运行中的阻力系数;取0.25 q：钢丝绳单位长度的质量，kg/m；查0.845kg/ml：产生最大拉力到滚筒切点的钢丝绳长度，m；100mJM14绞车，牵引力140KN。钢丝绳绳径15.5mm，P破152000NPmax(12500+1200)×9.8×（sin3°+0.015cos3°）+0.8457×100×9.8×(sin3°+ 0.25cos3°)9288.053357N<140KN合格钢丝绳安全系数验算：m=P破/ Pmax152000/9288.053357

8、=16.37>6.5合格经计算采用JM14绞车提升可满足提升要求。（四）11012采面第五部计算一、 原始资料1、提升最大坡度 30 2、综采支架重量 12500kg3、平板车重量 1200kg4、提升方式 斜坡单钩5、电压等级 660V二、计算选择钢丝绳1、提升长 L=150m2、选择钢丝绳 查钢丝绳规格表初选钢丝绳：6×1915.51700右交GB110274钢丝绳，Pb=0.8457kg/m（纲丝绳每米质量）；B=1700MPa(钢丝绳公称抗拉强度)；=1mm（纲丝直径）；Qp=152000N（钢丝破断拉力总和）。3、验算钢丝绳安全系数由PmaxWg（sin+f1cos）

9、+qlg(sin+f2cos)式中：W：绳端载荷； g：重力加速度，9.8m/s2;：产生最大拉力处倾角，3°；：产生最大拉力处到绞车滚筒切点的平均倾角，3°；f1：提升容器阻力系数；取0.015(平板车轮与轨道)。f2：钢丝绳运行中的阻力系数;取0.25 q：钢丝绳单位长度的质量，kg/m；查0.845kg/ml：产生最大拉力到滚筒切点的钢丝绳长度，m；150mJD25绞车，牵引力26KN。钢丝绳绳径15.5mm，P破152000NPmax(12500+1200)×9.8×（sin3°+0.015cos3°）+0.8457×

10、;150×9.8×(sin3°+ 0.25cos3°)9413.197284N<26KN合格钢丝绳安全系数验算：m=P破/ Pmax152000/9413.197284=16.15>6.5合格经计算采用JD25绞车提升可满足提升要求。（五）11012采面第六部计算一、 原始资料1、提升最大坡度 30 2、综采支架重量 12500kg3、平板车重量 1200kg4、提升方式 斜坡单钩5、电压等级 660V二、计算选择钢丝绳1、提升长 L=300m2、选择钢丝绳 查钢丝绳规格表初选钢丝绳：6×1915.51700右交GB110274钢丝

11、绳，Pb=0.8457kg/m（纲丝绳每米质量）；B=1700MPa(钢丝绳公称抗拉强度)；=1mm（纲丝直径）；Qp=152000N（钢丝破断拉力总和）。3、验算钢丝绳安全系数由PmaxWg（sin+f1cos）+qlg(sin+f2cos)式中：W：绳端载荷； g：重力加速度，9.8m/s2;：产生最大拉力处倾角，3°；：产生最大拉力处到绞车滚筒切点的平均倾角，3°；f1：提升容器阻力系数；取0.015(平板车轮与轨道)。f2：钢丝绳运行中的阻力系数;取0.25 q：钢丝绳单位长度的质量，kg/m；查0.845kg/ml：产生最大拉力到滚筒切点的钢丝绳长度，m；300m

12、JD11.4绞车，牵引力10KN。钢丝绳绳径15.5mm，P破152000NPmax(12500+1200)×9.8×（sin3°+0.015cos3°）+0.8457×300×9.8×(sin3°+ 0.25cos3°)9788.629062N<10KN（张力）合格钢丝绳安全系数验算：m=P破/ Pmax152000/9788.629062=15.53>6.5合格经计算采用JD11.4绞车提升可满足提升要求。（六）11012采面第七部计算一、 原始资料1、提升最大坡度 30 2、综采支架重量

13、 12500kg3、平板车重量 1200kg4、提升方式 斜坡单钩5、电压等级 660V二、计算选择钢丝绳1、提升长 L=200m2、选择钢丝绳 查钢丝绳规格表初选钢丝绳：6×1915.51700右交GB110274钢丝绳，Pb=0.8457kg/m（纲丝绳每米质量）；B=1700MPa(钢丝绳公称抗拉强度)；=1mm（纲丝直径）；Qp=152000N（钢丝破断拉力总和）。3、验算钢丝绳安全系数由PmaxWg（sin+f1cos）+qlg(sin+f2cos)式中：W：绳端载荷； g：重力加速度，9.8m/s2;：产生最大拉力处倾角，3°；：产生最大拉力处到绞车滚筒切点的平

14、均倾角，3°；f1：提升容器阻力系数；取0.015(平板车轮与轨道)。f2：钢丝绳运行中的阻力系数;取0.25 q：钢丝绳单位长度的质量，kg/m；查0.845kg/ml：产生最大拉力到滚筒切点的钢丝绳长度，m；200mJD11.4绞车，牵引力10KN。钢丝绳绳径15.5mm，P破152000NPmax(12500+1200)×9.8×（sin3°+0.015cos3°）+0.8457×200×9.8×(sin3°+ 0.25cos3°)9538.34121N<10KN合格钢丝绳安全系数验

15、算：m=P破/ Pmax152000/9538.34121=15.96>6.5合格经计算采用JD11.4绞车提升可满足提升要求。（七）11012采面第八部计算一、原始资料1、提升最大坡度 30 2、综采支架重量 12500kg3、平板车重量 1200kg4、提升方式 斜坡单钩5、电压等级 660V二、计算选择钢丝绳1、提升长 L=100m2、选择钢丝绳 查钢丝绳规格表初选钢丝绳：6×1915.51700右交GB110274钢丝绳，Pb=0.8457kg/m（纲丝绳每米质量）；B=1700MPa(钢丝绳公称抗拉强度)；=1mm（纲丝直径）；Qp=152000N（钢丝破断拉力总和）

16、。3、验算钢丝绳安全系数由PmaxWg（sin+f1cos）+qlg(sin+f2cos)式中：W：绳端载荷； g：重力加速度，9.8m/s2;：产生最大拉力处倾角，3°；：产生最大拉力处到绞车滚筒切点的平均倾角，3°；f1：提升容器阻力系数；取0.015(平板车轮与轨道)。f2：钢丝绳运行中的阻力系数;取0.25 q：钢丝绳单位长度的质量，kg/m；查0.845kg/ml：产生最大拉力到滚筒切点的钢丝绳长度，m；100mJD11.4绞车，牵引力10KN。钢丝绳绳径15.5mm，P破152000NPmax(12500+1200)×9.8×（sin3

17、76;+0.015cos3°）+0.8457×100×9.8×(sin3°+ 0.25cos3°)9288.053357N<14KN（张力）合格钢丝绳安全系数验算：m=P破/ Pmax152000/9288.053357=16.37>6.5合格经计算采用JD11.4绞车提升可满足提升（八）11012采面第九部计算一、原始资料1、提升最大坡度 40 2、综采支架重量 12500kg3、平板车重量 1200kg4、提升方式 斜坡单钩5、电压等级 660V二、计算选择钢丝绳1、提升长 L=200m2、选择钢丝绳 查钢丝绳规格表初

18、选钢丝绳：6×1915.51700右交GB110274钢丝绳，Pb=0.8457kg/m（纲丝绳每米质量）；B=1700MPa(钢丝绳公称抗拉强度)；=1mm（纲丝直径）；Qp=152000N（钢丝破断拉力总和）。3、验算钢丝绳安全系数由PmaxWg（sin+f1cos）+qlg(sin+f2cos)式中：W：绳端载荷； g：重力加速度，9.8m/s2;：产生最大拉力处倾角，4°；：产生最大拉力处到绞车滚筒切点的平均倾角，4°；f1：提升容器阻力系数；取0.015(平板车轮与轨道)。f2：钢丝绳运行中的阻力系数;取0.25 q：钢丝绳单位长度的质量，kg/m；查0

19、.845kg/ml：产生最大拉力到滚筒切点的钢丝绳长度，m；200mJM-14绞车，牵引力140KN。钢丝绳绳径15.5mm，P破152000NPmax(12500+1200)×9.8×（sin4°+0.015cos4°）+0.8457×200×9.8×(sin4°+ 0.25cos4°)11903.50834N<140KN合格钢丝绳安全系数验算：m=P破/ Pmax152000/16622.24549N =12.7693446>6.5合格经计算采用JM14绞车提升可满足提升（九）11012采

20、面第十部计算一、原始资料1、提升最大坡度 40 2、综采支架重量 12500kg3、平板车重量 1200kg4、提升方式 斜坡单钩5、电压等级 660V二、计算选择钢丝绳1、提升长 L=200m2、选择钢丝绳 查钢丝绳规格表初选钢丝绳：6×1915.51700右交GB110274钢丝绳，Pb=0.8457kg/m（纲丝绳每米质量）；B=1700MPa(钢丝绳公称抗拉强度)；=1mm（纲丝直径）；Qp=152000N（钢丝破断拉力总和）。3、验算钢丝绳安全系数由PmaxWg（sin+f1cos）+qlg(sin+f2cos)式中：W：绳端载荷； g：重力加速度，9.8m/s2;：产生最

21、大拉力处倾角，4°；：产生最大拉力处到绞车滚筒切点的平均倾角，4°；f1：提升容器阻力系数；可取0.010.015(矿井提升运输中国矿业大学,洪晓华主编P202)这里取0.015(平板车轮与轨道)。f2：钢丝绳运行中的阻力系数;钢丝绳全部支承在滑轮上时,取0.150.2,若局部支承在托辊上,其值为0.250.4(矿井提升运输中国矿业大学,洪晓华主编P202)取0.25 q：钢丝绳单位长度的质量，kg/m；查0.845kg/ml：产生最大拉力到滚筒切点的钢丝绳长度，m；200mJM-14绞车，牵引力140KN。钢丝绳绳径24.5mm，P破152000NPmax(12500+1

22、200)×9.8×（sin4°+0.015cos4°）+0.8457×200×9.8×(sin4°+ 0.25cos4°)11903.50834N<140KN合格钢丝绳安全系数验算：m=P破/ Pmax152000/16622.24549N =12.7693446>6.5合格经计算采用JM14绞车提升可满足提升（十）11012采面第十一部绞车计算一、 原始资料1、提升最大坡度 80 2、综采支架重量 12500kg3、平板车重量 1200kg4、提升方式 斜坡单钩5、电压等级 660V二、计算

23、选择钢丝绳1、提升长 L=50m2、选择钢丝绳 查钢丝绳规格表初选钢丝绳：6×1915.51700右交GB110274钢丝绳，Pb=0.8457kg/m（纲丝绳每米质量）；B=1700MPa(钢丝绳公称抗拉强度)；=1mm（纲丝直径）；Qp=152000N（钢丝破断拉力总和）。3、验算钢丝绳安全系数由PmaxWg（sin+f1cos）+qlg(sin+f2cos)式中：W：绳端载荷； g：重力加速度，9.8m/s2;：产生最大拉力处倾角，8°；：产生最大拉力处到绞车滚筒切点的平均倾角，8°；f1：提升容器阻力系数；取0.015(平板车轮与轨道)。f2：钢丝绳运行中

24、的阻力系数;取0.25 q：钢丝绳单位长度的质量，kg/m；查0.845kg/ml：产生最大拉力到滚筒切点的钢丝绳长度，m；50mJD-25绞车，牵引力26KN。钢丝绳绳径15.5mm，P破152000NPmax(12500+1200)×9.8×（sin8°+0.015cos8°）+0.8457×50×9.8×(sin8°+ 0.25cos8°)20839.9438N<26KN合格钢丝绳安全系数验算：m=P破/ Pmax152000/9413.197284=7.2>6.5合格经计算采用JD25

25、绞车提升可满足提升要求。（十一）11012采面第十二、十三部绞车计算一、原始资料1、提升最大坡度 30 2、综采支架重量 12500kg3、平板车重量 1200kg4、提升方式 斜坡单钩5、电压等级 660V二、计算选择钢丝绳1、提升长 L=330m2、选择钢丝绳 查钢丝绳规格表初选钢丝绳：6×1915.51700右交GB110274钢丝绳，Pb=0.8457kg/m（纲丝绳每米质量）；B=1700MPa(钢丝绳公称抗拉强度)；=1mm（纲丝直径）；Qp=152000N（钢丝破断拉力总和）。3、验算钢丝绳安全系数由PmaxWg（sin+f1cos）+qlg(sin+f2cos)式中：W：绳端载荷； g：重力加速度，9.8m/s2;：产生最大拉力处倾角，3°；：产生最大拉力处到绞车滚筒切点的平均倾角，3°；f1：提升容器阻力系数；取0.015(平板车轮与轨道)。f2：钢丝绳运行中的阻力系数;取0.25 q：钢丝绳单位长度的质量，kg/m；查0.845kg/ml：产生最大拉力到滚筒切点的钢丝绳长度，m；330mJD11.4绞车
