1、 桂林电子科技大学毕业设计（论文）报告用纸 II 编号： FPGA实用实训报告 题 目： 学 院：桂林电子科技大学职业技术学院专 业： 电子信息工程技术 学生姓名： 学 号： 指导教师： 叶俊明 职 称： 讲师 题目类型： 理论研究 实验研究 工程设计 工程技术研究 软件开发 年 月 日摘 要近年来，现代电子技术的飞速发展和家庭影院需求档次的不断提高, 人们已基本上不满足于普通的家用音响所能够提供的音质音效了, 需要音质更纯正、音效更佳、功能更佳智能化的影音系统，甚至需要有音乐厅演绎效果的音频还原设备等。原来设计比较粗糙的普通家用功放已经满足不了多数用户对音乐完美还原追求的需要。本设计介绍了无

2、线控制功率放大器，是以LM3886、STC89C52RC等单片机为核心部件，利用无线模块或脉冲电位器将控制信号给单片机，单片机控制数字电位器PT2259调节音量（也可以手动调节音量等），音量通过显示模块显示。其采用典型LM3886为核心的功率放大电路，具有失真小、外围元件少、稳定性高、频响范围宽、保真度高、功率大等优点本功率放大器实际聆听，高音柔美细腻，低音丰满圆润。关键词：无线控制；功率放大器；单片机；LM3886； FPGA应用实训报告 第1页 共31页目 录引言11 系统概述11.1 选题背景11.2 设计要求22 系统方案设计22.1 音响模块的论证与选择22.3 音量控制模块的选择3

3、2.4 无线模块的选择33 硬件电路设计与分析33.1 硬件框架图33.2 电源原理43.3 单片机最小系统43.3.1STC89C52介绍43.3.2STC89C52资源介绍53.4 音响电路73.5 音量控制电路83.6 无线模块电路93.7数字旋转编码电位器104 软件设计114.1 系统总体流程图114.2 EEPROM程序部分114.3看门狗设置134.4 PT2259软件部分134.5脉冲电位器程序部分155 系统调试185.1 硬件调试185.1.1电源模块调试185.1.2单片机最小系统调试185.1.3音响部分的测试195.1.4音量控制部分的测试195.2 软件调试196

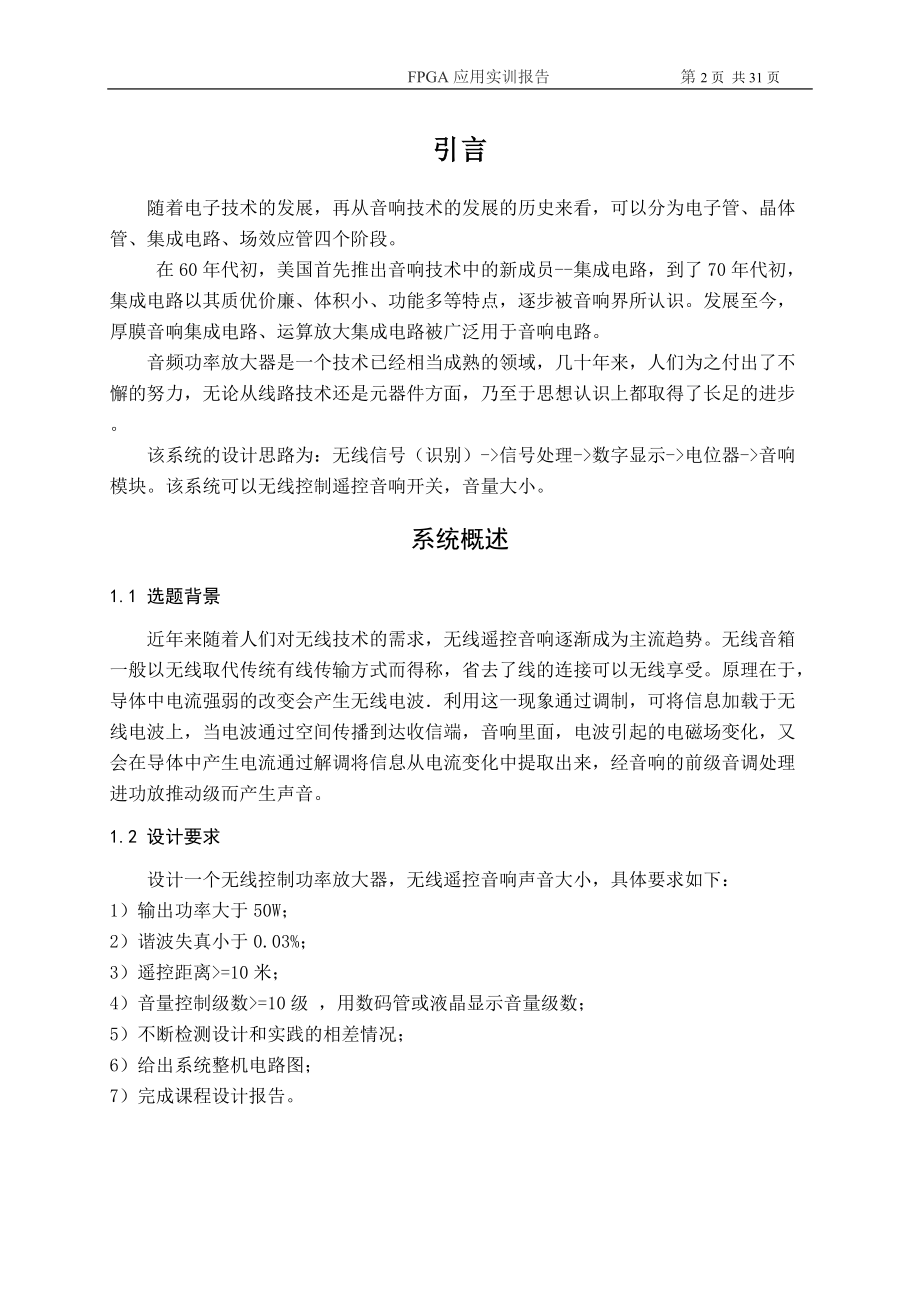

4、总结20谢辞21参考文献22附录123附录223附录323 FPGA应用实训报告 第9页 共31页引言随着电子技术的发展，再从音响技术的发展的历史来看，可以分为电子管、晶体管、集成电路、场效应管四个阶段。 在60年代初，美国首先推出音响技术中的新成员-集成电路，到了70年代初，集成电路以其质优价廉、体积小、功能多等特点，逐步被音响界所认识。发展至今，厚膜音响集成电路、运算放大集成电路被广泛用于音响电路。 音频功率放大器是一个技术已经相当成熟的领域，几十年来，人们为之付出了不懈的努力，无论从线路技术还是元器件方面，乃至于思想认识上都取得了长足的进步 。该系统的设计思路为：无线信号（识别）->

5、;信号处理->数字显示->电位器->音响模块。该系统可以无线控制遥控音响开关，音量大小。系统概述1.1 选题背景近年来随着人们对无线技术的需求，无线遥控音响逐渐成为主流趋势。无线音箱一般以无线取代传统有线传输方式而得称，省去了线的连接可以无线享受。原理在于，导体中电流强弱的改变会产生无线电波利用这一现象通过调制，可将信息加载于无线电波上，当电波通过空间传播到达收信端，音响里面，电波引起的电磁场变化，又会在导体中产生电流通过解调将信息从电流变化中提取出来，经音响的前级音调处理进功放推动级而产生声音。1.2 设计要求设计一个无线控制功率放大器，无线遥控音响声音大小，具体要求如下：

6、1）输出功率大于50W；2）谐波失真小于0.03%；3）遥控距离>=10米；4）音量控制级数>=10级 ，用数码管或液晶显示音量级数；5）不断检测设计和实践的相差情况；6）给出系统整机电路图；7）完成课程设计报告。系统方案设计2.1 音响模块的论证与选择从系统原理上分析，音响模块是这个系统的核心，以下是具体提出的方案。方案一：采用数字音响芯片TA2024(Tripath公司产品) 双声道T类（Class-T)数字音频功放芯片，TA2024采用Tripath独创的Digital Power Processing 数码功率处理技术，在提高功放效率的同时保持了音频的保真度，使得Class

7、-T功放既有媲美AB类音频功放的音质，又有D类音频功放的高效率。TA2024有极高的转换效率，可为每个声道输出最高达15W的功率，而产生的热量仅有普通甲类功放的1/8左右。方案二：采用LM3886（美国NS公司产品）它的功率较大，在额定工作电压下最大可达68W的连续不失真平均功率，同样具有比较完善的过压过流过热保护功能， 最可贵的是它具有自动抗开关机时的电流冲击的功能，使扬声器能够安全的工作。 LM3886优异的性能，使得它在近几年音响制作中广泛的应用，许多成品功放机中就有直接的应用它担任后级功放或者用它作为重低音放大电路。采用运放NE5532或AD827作前置线性放大和音调放大。其特点有：输

8、出功率大（连续输出功率68W）、失真度小（总失真加噪声<0.03%）、保护功能（包括过压保护、过热保护、电流限制、温度限制、开关电源时的扬声器冲击保护、静噪功能）齐全，外围元件少，制作调试容易，工作稳定可靠。 综上所述，采用方案二，可以调声音大小，左右声道对称度，可以调高低音。2.2 音量控制模块的选择方案一：采用2片CD4067芯片（16通道）模拟开关做左右声道音量大小控制。CD4067传输延时60ns，频率响应14MHZ，任何两通道导通电阻60欧。具有容易控制、低功耗等特点。方案二：采用马达电位器做音量控制。其特点：控制电路简单，频率响应较好。但不方便直接通过马达电位器进行静音设置，

9、因为马达电位器转速慢。方案三：采用数字电位器（PT2259、M62429 ）。数字电位器工作方式为非接触，避免传统电位器的磨损，寿命长，可靠性高；可以通过软件实现有效行程和输出信号的变化，满足各种特殊要求；采用传感器原理生产，具有良好的线性、精度和温度稳定性。综上所述，数字电位器寿命长、价格合理、频率响应优秀，采用方案三。2.3无线模块的选择方案一：采用市面上常用无线模块（编码解码芯片PT2267/PT2272）做无线收发部分，有密码设置、无方向要求、距离远。方案二：采用红外遥控器，用单片机的中断系统对遥控器的发射的编码进行软件解调。综上所述，由于红外遥控器的方向性太强，采用方案一。

10、硬件电路设计与分析3.1 硬件框架图硬件部分为以下几部分组成如图2-1所示：电源模块、音响模块、无线模块、显示模块、音量控制等部分。图2.1硬件框架图3.2 电源原理 3.3 单片机最小系统3.3.1 STC89C52介绍3.4 音响电路 3.5 音量控制电路 3.6 无线模块电路软件设计4.1 系统总体流程图 4.2 EEPROM程序部分4.3看门狗设置4.4 PT2259软件部分4.5脉冲电位器程序部分系统调试 单片机应用系统的调试是系统开发的重要环节。当完成了单片机应用系统的硬件设计、软件设计和硬件组装后，便可进入应用系统调试阶段。系统调试的目的是查出系统中硬件设计与软件设计中存在的错误以及可能出现的不协调问题，以便修改设计，最终使系统能正确地工作。单片机应用系统的调试分为硬件调试、软件调试和脱机运行调试四个部分。5.1 硬件调试5.1.1电源模块调试5.1.2 FPGA最小系统调试5.1.3显示部分的测试5.1.4音响部分的测试 5.1.5音量控制部分的测试5.2 软件调试5.2.1 显示部分调试经过硬件调试之后，电路板的某
