本设计是CA6140杠杆零件的加工工艺规程及一些工序的专用夹具设计。CA6140杠杆零件的主要加工表面是平面及孔。一般来说，保证平面的加工精度要比保证孔的加工精度容易。因此，本设计遵循先面后孔的原则。并将孔与平面的加工明确划分成粗加工和精加工阶段以保证孔的加工精度。基准的选择以杠杆外圆面作为粗基准，以孔及其下表面作为精基准。先将底面加工出来，然后作为定位基准，在以底面作为精基准加工孔。整个加工过程选用组合机床。在夹具方面选用专用夹具。考虑到零件的结构尺寸简单，夹紧方式多采用手动夹紧，夹紧简单，机构设计简单，且能满足设计要求。

关键词杠杆零件，加工工艺，夹具，定位，夹紧

ABSTRACT

This paper is to design the craft processes of making the CA6140 lever spare parts and some specialized tongs in the process. The CA6140 lever spare part primarily processes the surface and bores. Generally speaking, to guarantee the accuracy of the flat surface process is easier than that of the bore. Therefore, this design follows the principle that surface first and then the bore, and definitely divides the process of flat surface and bore into coarse processes and precise processes to guarantee the bore processes. The basic choice is to consider 45 outside circle as rough basis and to consider 25 bore and its next surface as precise basis. The bottom is first processed out to be fixed position basis, and process the bore using the bottom as the precise basis. The whole processes choose the machine bed. In the aspects of tongs choosing, specialized tongs are used. In consideration of the simple construction size of the spare parts, clipping by hands is adopted. It is simple, and the organization design is simple, and can satisfy the design request.

Key Words Lever spare parts, craft proces , tongs, fixed position, tight clip

1 绪论

加工工艺及夹具毕业设计是对所学专业知识的一次巩固，是在进行社会实践之前对所学各课程的一次深入的综合性的总复习，也是理论联系实际的训练。

机床夹具已成为机械加工中的重要装备。机床夹具的设计和使用是促进生产发展的重要工艺措施之一。随着我国机械工业生产的不断发展,机床夹具的改进和创造已成为广大机械工人和技术人员在技术革新中的一项重要任务。

1.1课题背景及发展趋势

材料、结构、工艺是产品设计的物质技术基础，一方面，技术制约着设计；另一方面，技术也推动着设计。从设计美学的观点看，技术不仅仅是物质基础还具有其本身的“功能”作用，只要善于应用材料的特性，予以相应的结构形式和适当的加工工艺，就能够创造出实用，美观，经济的产品，即在产品中发挥技术潜在的“功能”。

技术是产品形态发展的先导，新材料，新工艺的出现，必然给产品带来新的结构，新的形态和新的造型风格。材料，加工工艺，结构，产品形象有机地联系在一起的，某个环节的变革，便会引起整个机体的变化。

工业的迅速发展，对产品的品种和生产率提出了愈来愈高的要求，使多品种，对中小批生产作为机械生产的主流，为了适应机械生产的这种发展趋势，必然对

机床夹具提出更高的要求。

1.2 夹具的基本结构及夹具设计的内容

按在夹具中的作用,地位结构特点,组成夹具的元件可以划分为以下几类:

(1)定位元件及定位装置；

(2)夹紧元件及定位装置(或者称夹紧机构)；

(3)夹具体；

(4)对刀,引导元件及装置(包括刀具导向元件,对刀装置及靠模装置等)；

(5)动力装置；

(6)分度,对定装置；

(7)其它的元件及装置(包括夹具各部分相互连接用的以及夹具与机床相连接用的紧固螺钉,销钉,键和各种手柄等)；

每个夹具不一定所有的各类元件都具备,如手动夹具就没有动力装置,一般的车床夹具不一定有刀具导向元件及分度装置。反之,按照加工等方面的要求,有些夹具上还需要设有其它装置及机构,例如在







==========================================

有疑问可以咨询QQ：414951605或1304139763

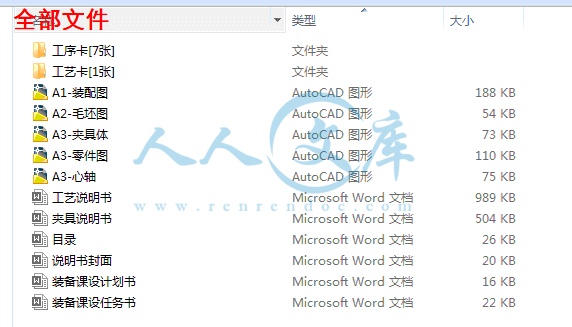

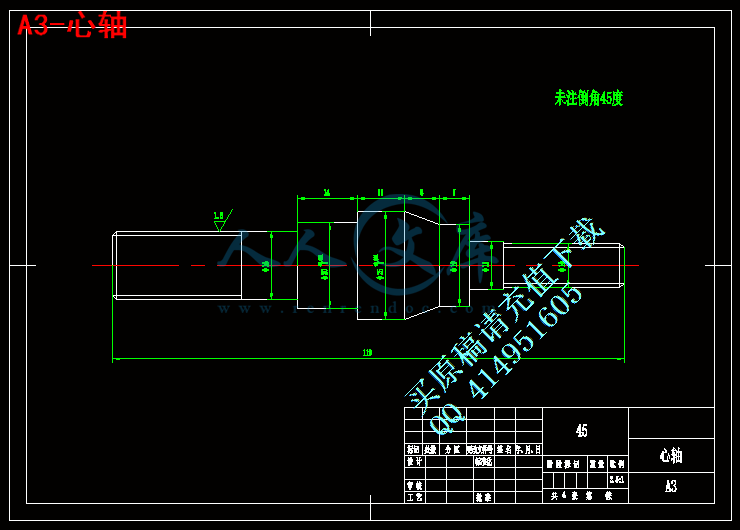

以下提供三维装配图截图，购买可以得到组成装配图上零件的所有三维源文件，

此三维源文件请联系QQ单独购买获得



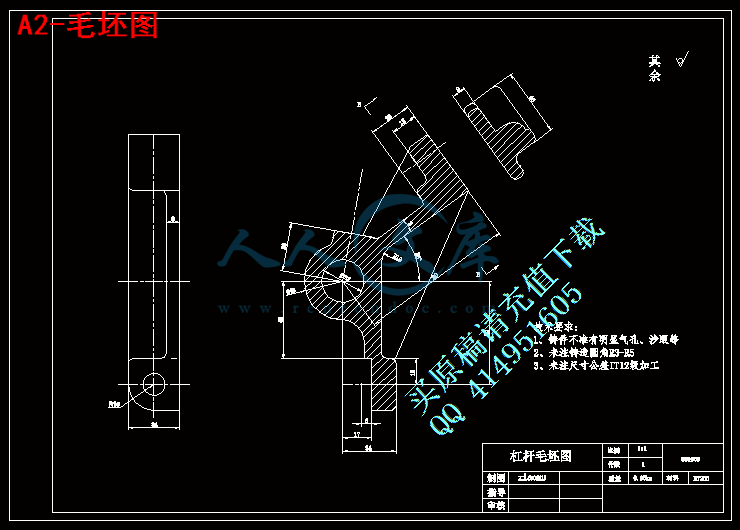

内容简介：: 沈阳理工大学应用技术学院机械制造装备课程设计说明书摘要机械制造技术基础是机械设计制造及其自动化（或机械工程及自动化）专业的一门重要的专业基础课。机械设计是机械工程的重要组成部分，是决定机械性能的最主要因素。由于各产业对机械的性能要求不同而有许多专业性的机械设计。在机械制造厂的生产过程中,用来安装工件使之固定在正确位置上,完成其切削加工、检验、装配、焊接等工作,所使用的工艺装备统称为夹具。如机床夹具、检验夹具、焊接夹具、装配夹具等。机床夹具的作用可归纳为以下四个方面： 1.保证加工精度机床夹具可准确确定工件、刀具和机床之间的相对位置，可以保证加工精度。2.提高生产效率机床夹具可快速地将工件定位和夹紧，减少辅助时间。3.减少劳动强度采用机械、气动、液动等夹紧机构，可以减轻工人的劳动强度。 4.扩大机床的工艺范围利用机床夹具，可使机床的加工范围扩大，例如在卧式车床刀架处安装镗孔夹具，可对箱体孔进行镗孔加工。机械制造装备设计课程设计是机械设计中的一个重要的实践性教学环节，也是机械类专业学生较为全面的机械设计训练。其目的在于：1.培养学生综合运用机械设计基础以及其他先修课程的理论知识和生产实际知识去分析和解决工程实际问题的能力，通过课设训练可以巩固、加深有关机械课设方面的理论知识。2.学习和掌握一般机械设计的基本方法和步骤。培养独立设计能力，为以后的专业课程及毕业设计打好基础，做好准备。3.使学生具有运用标准、规范手册、图册和查询有关设计资料的能力。我国的装备制造业尽管已有一定的基础，规模也不小，实力较其它发展中国家雄厚。但毕竟技术基础薄弱，滞后于制造业发展的需要。我们要以高度的使命感和责任感，采取更加有效的措施，克服发展中存在的问题，把我国从一个制造业大国建设成为一个制造强国，成为世界级制造业基础地之一。1.产前准备1.1年生产纲领依据设计题目知Q=2000台/年，n=1件/台。结合生产实际，备产率和废产率分别取10%和1%。代入公式得零件的成产纲领N=2000*1*（1+10%）*（1+1%）=2222件/年。零件是机床的杠杆，质量为0.85kg，查表可知其属于轻型零件，生产型为大批生产。1.2零件作用题目所给的零件是CA6140车床杠杆。它位于箱体内部：主要作用是传递扭矩，帮助改变机床工作台的运动方向。零件主体成36度角，在主视图和右视图两方向均有8mm的筋半支撑，两件中均有直径25mm的孔，端面和左视图平面分别有M6和直径12.7的螺纹孔和沉头孔。中间孔上方视图方向有M8螺纹孔所有技术要求都是为了机床的总体装配。1.3零件工艺分析图1-1 立体图图1-2 毛坯尺寸它有四组加工面（水平底面1、两端面2和4、上端面3、左视平面5）,且有位置和精度要求,还有四组孔（中间孔、沉头孔、螺纹孔M8、M6）,也有位置和精度要求。 1). 零件底面2，它们是杠杆加工过程最主要的定位基准，而且在许多工序中使用，所以它们应先加工出来，根据表面粗糙度为3.2。以毛坯水平底面1为粗基准，采用粗铣、半精铣的加工方式，即节省时间又能达到技术要求。 2). 加工中间孔+0.023，它是以底面2和面4为粗基准而加工的，它将作为精基准以完成以后的加工，为达到精度要求采取在立式钻床上钻、扩、半精铰、精铰的工序过程。3). 杠杆的孔的轴线与底面2和面4有着垂直度的要求。在立式铣床上加工杠杆的30mm小平面和加工锥孔。工件以0.023 孔及端面和水平面底为定位基准，在长销、支承板和支承钉上实现完全定位。粗精加工铣宽度为30mm的左视平面5、钻12.7的锥孔。其中主要的加工是孔12.7,要用12.7钢球检查。 2 专用夹具设计为了提高劳动生产率，保证加工质量，降低劳动强度。在加工杠杆零件时，需要设计专用夹具。根据任务要求中的设计内容，需要设计加工工艺孔25夹具、铣宽度为30mm的下平台夹具及钻M8底孔夹具各一套。其中加工工艺孔的夹具将用于组合钻床，刀具分别为麻花钻、扩孔钻、铰刀对工件上的工艺孔进行加工。铣宽度为30mm的下平台将用于组合铣床，刀具为硬质合金端铣刀YG8对杠杆的25孔下表面进行加工。钻M8底孔夹具采用立式钻床，先用麻花钻钻孔，再用丝锥攻螺纹。2.1加工工艺孔25夹具设计本夹具主要用来钻、扩、铰工艺孔25。这个工艺孔有尺寸精度要求为+0.023，表面粗糙度要求，表面粗糙度为，与顶面垂直。并用于以后各面各孔加工中的定位。其加工质量直接影响以后各工序的加工精度。本到工序为杠杆加工的第二道工序，加工到本道工序时只完成了杠杆下表面的粗、精铣。因此再本道工序加工时主要应考虑如何保证其尺寸精度要求和表面粗糙度要求，以及如何提高劳动生产率，降低劳动强度。2.1.1定位基准的选择由零件图可知，工艺孔位于零件中心偏左，其有尺寸精度要求和表面粗糙度要求并应与顶面垂直。为了保证所钻、铰的孔与顶面垂直并保证工艺孔能在后续的孔系加工工序中使各重要支承孔的加工余量均匀。根据基准重合、基准统一原则。在选择工艺孔的加工定位基准时，应尽量选择上一道工序即粗、精铣25下表面工序的定位基准，以及设计基准作为其定位基准。因此加工工艺孔的定位基准应选择选用45外圆面作为定位基准，用V型块定位限制4个自由度。再以25下表面加3个支撑钉定位作为主要定位基面以限制工件的三个自由度。为了提高加工效率，根据工序要求先采用标准高速钢麻花钻刀具对工艺孔25进行钻削加工；然后采用标准高速钢扩孔钻对其进行扩孔加工；最后采用标准高速铰刀对工艺孔25进行铰孔加工。准备采用手动夹紧方式夹紧。2.1.2夹紧元件及动力装置确定由于杠杆的生产量很大，采用手动夹紧的夹具结构简单，在生产中的应用也比较广泛。因此本道工序夹具的夹紧动力装置采用手动夹紧。采用手动夹紧，夹紧可靠，机构可以不必自锁。本道工序夹具的夹紧元件选用带光面压块的压紧螺钉。旋紧螺钉使其产生的力通过光面压块将工件压紧。带光面压块的压紧螺钉的结构如图3.1所示。图2.1 带光面压块的压紧螺钉2.1.3钻套、衬套、钻模板及夹具体设计工艺孔的加工需钻、扩、铰三次切削才能满足加工要求。故选用快换钻套（其结构如下图所示）以减少更换钻套的辅助时间。根据工艺要求：工艺孔25mm分钻、扩、铰三个工步完成加工。钻、扩、铰，加工刀具分别为：钻孔22mm标准高速钢麻花钻，磨出双锥和修磨横刃；扩孔24.7mm标准高速钢扩孔钻；铰孔mm标准高速铰刀。根据参考文献11表2-1-47可查得钻套孔径结构尺寸如图3.2及表3.1所示。图2.2 快换钻套表2.1 铰工艺孔钻套结构参数如下表：dHD公称尺寸公差222530+0.021+0.0084642125.5181829.555衬套选用固定衬套其结构如图3.3所示。图2.3 固定衬套衬套选用固定衬套其结构参数如表2.2所示。表2.2 固定衬套的结构尺寸dHDC 公称尺寸允差公称尺寸允差30+0.041+0.0202542+0.033+0.01713 固定V型块的结构及主要尺寸如图2.4及表2.3所示。图2.4 V型块表2.3 V型块的主要尺寸NDBHLllAA1dd1d2hb4245522068201426221011181012注：T=L+0.707D-0.5N钻模板选用固定式钻模板，工件以底面及45外圆面分别靠在夹具支架的定位快及V型块上定位，用带光面压块的压紧螺钉将工件夹紧。夹具体的设计主要考虑零件的形状及将上述各主要元件联成一个整体。这些主要元件设计好后即可画出夹具的设计装配草图。整个夹具的结构见夹具装配图ZJZ-01所示。2.1.4夹具设计及操作的简要说明钻铰25孔的夹具如夹具装配图ZJZ-01所示。装卸工件时，先将工件放在定位块上；再把工件向固定V行块靠拢，用带光面压块的压紧螺钉将工件夹紧；然后加工工件。当工件加工完后，将带光面压块的压紧螺钉松开，取出工件。2.2粗精铣宽度为30mm的下平台夹具设计本夹具主要用来粗精铣杠杆宽度为30mm的下平台。由加工本道工序的工序简图可知。粗精铣杠杆宽度为30mm的下平台时，杠杆宽度为30mm的下平台有粗糙度要求，杠杆宽度为30mm的下平台与工艺孔轴线分别有尺寸要求。本道工序是对杠杆宽度为30mm的下平台进行粗精加工。因此在本道工序加工时，主要应考虑提高劳动生产率，降低劳动强度。同时应保证加工尺寸精度和表面质量。2.2.1定位基准的选择由零件图可知25孔的轴线所在平面和右端面有垂直度的要求是10，从定位和夹紧的角度来看，右端面是已加工好的，本工序中，定位基准是右端面，设计基准是孔25的轴线，定位基准与设计基准不重合，需要重新计算上下端面的平行度，来保证垂直度的要求。在本工序只需要确定右端面放平。为了提高加工效率，现决定用两把铣刀对杠杆宽度为30mm的下平台同时进行粗精铣加工。同时为了采用手动夹紧。2.2.2定位元件的设计本工序选用的定位基准为一面两销定位，所以相应的夹具上的定位元件应是一面两销。因此进行定位元件的设计主要是对固定挡销和带大端面的短圆柱销进行设计。根据参考文献11带大端面的短圆柱销的结构尺寸参数如图3.5所示。图2.5 带大端面的短圆柱销固定挡销的结构如图2.6所示。图2.6 固定挡销主要结构尺寸参数如下表2.4所示。表2.4 固定挡销的结构尺寸1218142641242.2.3夹具体槽形与对刀装置设计定向键安装在夹具底面的纵向槽中，一般使用两个。其距离尽可能布置的远些。通过定向键与铣床工作台U形槽的配合，使夹具上定位元件的工作表面对于工作台的送进方向具有正确的位置。定向键可承受铣削时产生的扭转力矩，可减轻夹紧夹具的螺栓的负荷，加强夹具在加工中的稳固性。定向键的结构如图2.7所示。图2.7 定向键夹具U型槽的结构如图2.8所示。图2.8 U型槽主要结构尺寸参数如下表2.5所示。表2.5 U型槽的结构尺寸螺栓直径12143020对刀装置由对刀块来实现，用来确定刀具与夹具的相对位置。由于本道工序是完成杠杆宽度为30mm下平台的粗精铣加工，所以选用直角对刀块。根据GB224380直角对到刀块的结构和尺寸如图2.9所示。图2.9 直角对刀块塞尺选用平塞尺，其结构如图2.10所示。图2.10 平塞尺塞尺尺寸如表2.6所示。表2.6 平塞尺结构尺寸公称尺寸H允差dC3-0.0060.252.2.4夹具设计及操作的简要说明本夹具用于在立式铣床上加工杠杆的小平面和加工12.7。工件以孔及端面和水平面底为定位基准，在短销、支承板和支承钉上实现完全定位。采用转动A型压板夹紧工件。当加工完一边，可松开螺钉、螺母、支承钉来加工另一边。一次加工小平面和加工12.7，如夹具装配图ZJX-02所示。2.3钻M8螺纹孔夹具设计2.3.1定位基准的选择在加工M8螺纹孔工序时，25孔和宽度为30mm的下平台已经加工到要求尺寸。因此选用和25孔及25孔下表面加上宽度为30mm的作为定位基准。选择25孔限制了工件的3个自由度，选择45外圆面定位时，限制了3个自由度。即一面两销定位。工件以一面两销定位时，夹具上的定位元件是：一面两销。其中一面为25孔下表面，两销为短圆柱销和固定挡销。2.3.2定位元件的设计本工序选用的定位基准为一面两销定位，所以相应的夹具上的定位元件应是一面两销。因此进行定位元件的设计主要是对短圆柱销和固定挡销进行设计可查得短圆柱销的结构和尺寸，如图2.12所示。图2.12 短圆柱销固定定位销的结构及主要尺寸如图2.13所示。图2.13 固定定位销主要结构尺寸参数如表2.8所示。表2.8 固定定位销的结构尺寸1218142641242.3.3钻套、衬套、钻模板及夹具体设计M8螺纹孔的加工需钻、攻螺纹两次切削才能满足加工要求。故选用快换钻套（其结构如下图所示）以减少更换钻套的辅助时间。根据工艺要求：M8螺纹孔分钻、攻螺纹两个工步完成加工。钻、攻，加工刀具分别为：钻孔7标准高速钢麻花钻，磨出双锥和修磨横刃；攻螺纹8的丝锥。可查得钻套孔径结构如图2.14所示。图2.14 快换钻套钻M8孔钻套结构参数如表2.9所示。表2.9dHD公称尺寸允差72012+0.018+0.0072218104771650可得衬套选用固定衬套其结构如图2.15所示。图2.15 固定衬套其结构参数如表2.10所示。表2.10dHDC 公称尺寸允差公称尺寸允差12+0.034+0.0162018+0.023+0.0120.52 夹具U型槽的结构如图2.16所示。图2.16 U型槽主要结构尺寸参数如表2.11所示。表2.11螺栓直径121430202.3.4夹紧装置的设计夹紧装置采用移动的A型压板来夹紧工件，采用的移动压板的好处就是加工完成后，可以将压板松开，然后退后一定距离把工件取出。其结构如图2.17所示。图2.17 移动压板主要结构尺寸参数如表2.12所示表2.121203011365081641.5122.3.5夹具设计及操作的简要说明本套夹具用于加工M8螺纹孔。定位采用常见的一面两销定位方案。以25孔下表面（一面）及其内孔（带大端面的长圆柱销），加上宽度为30mm的下平台（固定定位销）来实现完全定位。主要考虑工件便于取出夹紧装置采用移动压板夹紧。工件加工完成后，移动压板向后退一定距离，工件就可以很方便的取出。工件装夹时，先将工件放到带大端面的长圆柱销和固定定位销处，然后将移动压板前移，压在工件上，将螺栓拧紧就可以进行加工了。加工完成以后将移动压板退出一定距离，就可以把工件直接取出。如夹具装配图ZJZ-03所示。3.定位误差设计3.1误差分析销与孔的配合0.05mm，铣/钻模与销的误差0.02mm，铣/钻套与衬套0.029mm由公式e=(H/2+h+b)max/Hmax=(0.052+0.022+0.0292)1/2 =0.06mm e=0.0630/32=0.05625可见这种定位方案是可行的。3.1.1定位误差以杠杆底平面定位，孔的尺寸公差由文献金属切削机床设计手册表712可得：公差等级为8级23,故其表面的公差为15mm3.1.2产生定位误差的原因1.基准不重合来带的定位误差：夹具定位基准与工序基准不重合，两基准之间的位置误差会反映到被加工表面的位置上去，所产生定位误差称之为基准转换误差。2.间隙引起的定位误差在使用心轴、销、定位套定位时，定位面与定位元件间的间隙可使工件定心不准产生定位误差。3.与夹具有关的因素产生的定位误差1）定位基准面与定位元件表面的形状误差。2）导向元件、对刀元件与定位元件间的位置误差，以及其形状误差导致产生的导向误差和对刀误差。3）夹具在机床上的安装误差，即对定误差导致工件相对刀具主轴或运动方向产生的位置误差。4）夹紧力使工件与定位元件间的位置误差，以及定位元件、对刀元件、导向元件、定向元件等元件的磨损。 3.2定位误差的计算计算钻套中心线与工作台的垂直度误差：钻套外径与衬套孔的最大间隙为：衬套外径与钻模板孔的最大间隙为：则钻套中心与工作台平面的垂直度误差为：0.026-0.005=0.021。3）计算定位销轴与工作台的平行度误差。定位销轴与夹具体孔的最大间隙为：夹具体孔的长度为14mm，则上述间隙引起的最大平行度误差为：0.034/14，即0.24/100。总结为期两周的机械制造技术基础程课程设计已经完成。课程设计作为机械制造技术基础课程的重要环节，使理论与实践联系更加接近，加深了我对理论知识的理解，强化了我在生产实习中的感性认识。在这两周的课程设计过程中，发现自己在理论与实践中有很多的不足，自己知识中存在着很多漏洞，看到了自己的实践经验还是比较缺乏，理论到实践的能力还急需提高。让我认识到了仔细认真的重要性。设计研究过程中仍然存在不足之处，有的问题还待于进一步深入。在设计的过程中，虽然感觉到了我的不足之处，但是我也学到了不少东西。在一定程度上，使我对以前学习过的东西有了加深理解和熟练操作。课程设计是机械专业学习的一个重要的、总结性的理论和实践相结合的教学环节，是综合运用所学知识和技能的具体实践过程。通过本次夹具设计，我对所学的专业知识有了更深刻的理解和认识。课程设计内容源于生产实践，使得课程设计和实践得到了充分的结合，有利于培养解决工程实际问题的能力。上学期在沈飞进工厂实习或参观的时候对夹具也有所了解，而这次课程设计的经历，使我对夹具有了更深刻的认识我们在这次的学习实践中看到了自己的不足，同时发现到自己的一个不足，意味着我们成长了一点，如果我们每天成长一点点，那么我们会稳扎稳打的走向成功。总的来说，这次设计，让我在基本理论的综合运用及正确解决实际问题方面得到了一次较好的训练。提高了我们的思考、解决问题创新设计的能力，为以后的设计工作打下了较好的基础。致谢为期两周的课程设计转眼就过去了。通过这两个星期的课程设计，使我综合的运用了几年所学的专业知识。在课程设计中，发现自己在理论与实践中有很多的不足，自己知识中存在着很多漏洞，看到了自己的实践经验还是比较缺乏，理论到实践的能力还急需提高。首先，感谢学校给我们提供这次难得的实习机会，这让我真切的体会到理论与实际相结合的意义，为我今后的机械制造技术设计思路奠定了基础。从次课程设计中能让我们学习到一些课本中不能引起我们注意的细节东西，感谢学校为我们提供的宝贵学习机会！我非常感谢我的指导教师张福老师。两周来，我时刻体会着老师严肃的科学态度，严谨的治学精神，精益求精的工作作风，不论天气有多么的炎热，都会在我们身边细心指导。在课外时间，我们不明白一些设计的问题和有关画图方面的问题时，每次去老师那里，老师都会在百忙之中给我们足够的时间去问问题，有时还会和我坐下来一起讨论设计的方案。当我的提出的方案不是经济实用的时候老师会细心讲解给予更好的意见。整个过程，老师都倾注了大量的心血。正是在老师科学、严谨的指导下，我的课程设计才能顺利进行，这篇论文也才得以顺利完成。两位老师不仅在学习上对我严格要求，在我们的思想行为上都给予了教育与指导。这次课程设计虽然我完成的不是很成熟，但是通过老师的帮助和自己的努力完成课程设计还是让我有一种自豪感，这是我自己真的去思考，设计，查询资料得来的成果。在这次课程设计结束的时候，我感到有一种轻松感，不是因为课程设计不用再做了，而是因为我从这次课程设计中获得了知识，有所学、有所用。更加知道我们将来能做什么，会做什么，该做什么。让我们对行业有了了解，让我们对自己的未来有了规划。最后，感谢张福老师在这两周对我的细心指导与培养！参考文献1 作者：吴宗泽，罗圣国，书名机械设计课程设计手册，出版者：高等教育出版社，出版年：1999，引用部分起止页：3746。2 作者：李庆余，书名机械制造装备设计，出版者：机械工业出版社，出版年：2008年，版次：2版 3 作者：张海华，书名机械制造装备设计指导书，出版者：机械工程系，引用部分起止页：4446页。4 作者：薛源顺，书名机床夹具图册，出版者：机械工业出版社，出版年2003年，版次：1版21摘要本设计是CA6140杠杆零件的加工工艺规程及一些工序的专用夹具设计。CA6140杠杆零件的主要加工表面是平面及孔。一般来说，保证平面的加工精度要比保证孔的加工精度容易。因此，本设计遵循先面后孔的原则。并将孔与平面的加工明确划分成粗加工和精加工阶段以保证孔的加工精度。基准的选择以杠杆外圆面作为粗基准，以孔及其下表面作为精基准。先将底面加工出来，然后作为定位基准，在以底面作为精基准加工孔。整个加工过程选用组合机床。在夹具方面选用专用夹具。考虑到零件的结构尺寸简单，夹紧方式多采用手动夹紧，夹紧简单，机构设计简单，且能满足设计要求。关键词杠杆零件，加工工艺，夹具，定位，夹紧IABSTRACTThis paper is to design the craft processes of making the CA6140 lever spare parts and some specialized tongs in the process. The CA6140 lever spare part primarily processes the surface and bores. Generally speaking, to guarantee the accuracy of the flat surface process is easier than that of the bore. Therefore, this design follows the principle that surface first and then the bore, and definitely divides the process of flat surface and bore into coarse processes and precise processes to guarantee the bore processes. The basic choice is to consider 45 outside circle as rough basis and to consider 25 bore and its next surface as precise basis. The bottom is first processed out to be fixed position basis, and process the bore using the bottom as the precise basis. The whole processes choose the machine bed. In the aspects of tongs choosing, specialized tongs are used. In consideration of the simple construction size of the spare parts, clipping by hands is adopted. It is simple, and the organization design is simple, and can satisfy the design request.Key Words Lever spare parts, craft proces , tongs, fixed position, tight clipII设计目录摘要IABSTRACTII1 绪论11.1课题背景及发展趋势11.2 夹具的基本结构及夹具设计的内容12 杠杆加工工艺规程设计32.1零件的分析32.1.1零件的作用32.1.2零件的工艺分析32.2杠杆加工的主要问题和工艺过程设计所应采取的相应措施42.2.1确定毛坯的制造形式42.2.2基面的选择42.2.3确定工艺路线42.2.4机械加工余量、工序尺寸及毛坯尺寸的确定62.2.5确定切削用量62.2.6确定基本工时182.3小结23参考文献24致谢2526设计 1 绪论1 绪论加工工艺及夹具毕业设计是对所学专业知识的一次巩固，是在进行社会实践之前对所学各课程的一次深入的综合性的总复习，也是理论联系实际的训练。机床夹具已成为机械加工中的重要装备。机床夹具的设计和使用是促进生产发展的重要工艺措施之一。随着我国机械工业生产的不断发展,机床夹具的改进和创造已成为广大机械工人和技术人员在技术革新中的一项重要任务。1.1课题背景及发展趋势材料、结构、工艺是产品设计的物质技术基础，一方面，技术制约着设计；另一方面，技术也推动着设计。从设计美学的观点看，技术不仅仅是物质基础还具有其本身的“功能”作用，只要善于应用材料的特性，予以相应的结构形式和适当的加工工艺，就能够创造出实用，美观，经济的产品，即在产品中发挥技术潜在的“功能”。技术是产品形态发展的先导，新材料，新工艺的出现，必然给产品带来新的结构，新的形态和新的造型风格。材料，加工工艺，结构，产品形象有机地联系在一起的，某个环节的变革，便会引起整个机体的变化。工业的迅速发展，对产品的品种和生产率提出了愈来愈高的要求，使多品种，对中小批生产作为机械生产的主流，为了适应机械生产的这种发展趋势，必然对机床夹具提出更高的要求。1.2 夹具的基本结构及夹具设计的内容按在夹具中的作用,地位结构特点,组成夹具的元件可以划分为以下几类:(1)定位元件及定位装置；(2)夹紧元件及定位装置(或者称夹紧机构)； (3)夹具体；(4)对刀,引导元件及装置(包括刀具导向元件,对刀装置及靠模装置等)；(5)动力装置；(6)分度,对定装置；(7)其它的元件及装置(包括夹具各部分相互连接用的以及夹具与机床相连接用的紧固螺钉,销钉,键和各种手柄等)；每个夹具不一定所有的各类元件都具备,如手动夹具就没有动力装置,一般的车床夹具不一定有刀具导向元件及分度装置。反之,按照加工等方面的要求,有些夹具上还需要设有其它装置及机构,例如在有的自动化夹具中必须有上下料装置。专用夹具的设计主要是对以下几项内容进行设计：（1）定位装置的设计；（2）夹紧装置的设计；（3）对刀-引导装置的设计；（4）夹具体的设计；（5）其他元件及装置的设计。设计 4 总结2 杠杆加工工艺规程设计2.1零件的分析2.1.1零件的作用题目给出的零件是CA6140的杠杆。它的主要的作用是用来支承、固定的。要求零件的配合要符合要求。2.1.2零件的工艺分析零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，为此以下是杠杆需要加工表面以及加工表面的位置要求。现分析如下：（1）主要加工面：1）小头钻以及与此孔相通的14阶梯孔、M8螺纹孔；2）钻锥孔及铣锥孔平台；3）钻2M6螺纹孔；4）铣杠杆底面及2M6螺纹孔端面。（2）主要基准面：1）以45外圆面为基准的加工表面这一组加工表面包括：的孔、杠杆下表面2）以的孔为中心的加工表面这一组加工表面包括：14阶梯孔、M8螺纹孔、锥孔及锥孔平台、2M6螺纹孔及其倒角。其中主要加工面是M8螺纹孔和锥孔平台。杠杆的25孔的轴线合两个端面有着垂直度的要求。现分述如下：本套夹具中用于加工25孔的是立式钻床。工件以25孔下表面及45孔外圆面为定位基准，在定位块和V型块上实现完全定位。加工25时，由于孔表面粗糙度为。主要采用钻、扩、铰来保证其尺寸精度。本套夹具中用于加工杠杆的小平面和加工12.7是立式铣床。工件以孔及端面和水平面底为定位基准，在长销、支承板和支承钉上实现完全定位。加工表面：包括粗精铣宽度为30mm的下平台、钻12.7的锥孔，由于30mm的下平台的表面、孔表面粗糙度都为。其中主要的加工表面是孔12.7，要用12.7钢球检查。本套夹具中用于加工与25孔相通的M8螺纹底孔是用立式钻床。工件以孔及其下表面和宽度为30mm的下平台作为定位基准，在大端面长圆柱销、支承板和支承钉上实现完全定位。加工M8螺纹底孔时，先用7麻花钻钻孔，再用M8的丝锥攻螺纹。2.2杠杆加工的主要问题和工艺过程设计所应采取的相应措施2.2.1确定毛坯的制造形式零件的材料HT200。由于年产量为4000件，达到大批生产的水平，而且零件的轮廓尺寸不大，铸造表面质量的要求高，故可采用铸造质量稳定的，适合大批生产的金属模铸造。便于铸造和加工工艺过程，而且还可以提高生产率。2.2.2基面的选择（1）粗基准的选择对于本零件而言，按照粗基准的选择原则，选择本零件的不加工表面是加强肋所在的肩台的表面作为加工的粗基准，可用装夹对肩台进行加紧，利用一个V形块支承45圆的外轮廓作主要定位，以限制z、z、y、y四个自由度。再以一面定位消除x、x两个自由度，达到完全定位,就可加工25的孔。（2）精基准的选择主要考虑到基准重合的问题，和便于装夹，采用25的孔作为精基准。2.2.3确定工艺路线表2.1工艺路线方案一工序1粗精铣25孔下表面工序2钻、扩、铰孔使尺寸到达mm工序3粗精铣宽度为30mm的下平台工序4钻12.7的锥孔工序5加工M8螺纹孔，锪钻14阶梯孔工序6粗精铣2-M6上端面工序7钻2-M6螺纹底孔孔，攻螺纹孔2-M6工序8检查表2.2工艺路线方案二工序1粗精铣25孔下表面工序2钻、扩、铰孔使尺寸到达mm工序3粗精铣宽度为30mm的下平台工序4钻12.7的锥孔工序5粗精铣2-M6上端面工序6钻2-5孔，加工螺纹孔2-M6续表2.2工序7加工M8螺纹孔，锪钻14阶梯孔工序8检查工艺路线的比较与分析：第二条工艺路线不同于第一条是将“工序5钻14孔，再加工螺纹孔M8”变为“工序7粗精铣M6上端面”其它的先后顺序均没变化。通过分析发现这样的变动影响生产效率。而对于零的尺寸精度和位置精度都没有太大程度的帮助。以25mm的孔子外轮廓为精基准，先铣下端面。再钻锥孔，从而保证了两孔中心线的尺寸与右端面的垂直度。符合先加工面再钻孔的原则。若选第二条工艺路线而先上端面，再“钻14孔，加工螺纹孔M8”不便于装夹，并且毛坯的端面与轴的轴线是否垂直决定了钻出来的孔的轴线与轴的轴线是非功过否重合这个问题。所以发现第二条工艺路线并不可行。从提高效率和保证精度这两个前提下，发现第一个方案也比较合理想。所以我决定以第一个方案进行生产。具体的工艺过程如表2.3所示。表2.3 最终工艺过程工序1粗精铣杠杆下表面。保证粗糙度是3.2选用立式升降台铣床X52K。工序2加工孔25。钻孔25的毛坯到22mm；扩孔22mm到24.7mm；铰孔24.7mm到mm。保证粗糙度是1.6采用立式钻床Z535。采用专用夹具。工序3粗精铣宽度为30mm的下平台，仍然采用立式铣床X52K，用组合夹具。工序4钻12.7的锥孔，采用立式钻床Z535，为保证加工的孔的位置度，采用专用夹具。工序5加工螺纹孔M8，锪钻14阶梯孔。用组合夹具，保证与垂直方向成10。工序6粗精铣M6上端面。用回转分度仪加工，粗精铣与水平成36的台肩。用卧式铣床X52K，使用组合夹具。工序7钻2-M6螺纹底孔、攻2-M6螺纹用立式钻床Z535，为保证加工的孔的位置度，采用专用夹具工序8检查2.2.4机械加工余量、工序尺寸及毛坯尺寸的确定杠杆的材料是HT200，毛坯的重量0.85kg，生产类型为大批生产。由于毛坯用采用金属模铸造, 毛坯尺寸的确定如下：由于毛坯及以后各道工序或工步的加工都有加工公差，因此所规定的加工余量其实只是名义上的加工余量，实际上加工余量有最大加工余量及最小加工余量之分。由于本设计规定零件为大批量生产，应该采用调整法加工，因此计算最大与最小余量时应按调整法加工方式予以确定。毛坯与零件不同的尺寸有：(具体见零件图)故台阶已被铸出,根据参考文献14的铣刀类型及尺寸可知选用6mm的铣刀进行粗加工,半精铣与精铣的加工余量都为0.5mm。1）加工25的端面，根据参考文献8表4-35和表4-37考虑3mm，粗加工2mm到金属模铸造的质量和表面的粗糙度要求，精加工1mm，同理上下端面的加工余量都是2mm。2）对25的内表面加工。由于内表面有粗糙度要求1.6。可用一次粗加工1.9mm，一次精加工0.1mm就可达到要求。3）加工宽度为30mm的下平台时，用铣削的方法加工台肩。由于台肩的加工表面有粗糙度的要求，而铣削的精度可以满足，故采取分四次的铣削的方式，每次铣削的深度是2.5mm。 4）钻锥孔12.7时要求加工一半，留下的余量装配时钻铰，为提高生产率起见，仍然采用12的钻头，切削深度是2.5mm。5）钻14阶梯孔，由于粗糙度要求，因此考虑加工余量2mm。可一次粗加工1.85mm，一次精加工0.15就可达到要求。6）加工M8底孔，根据参考文献8表4-23考虑加工余量1.2mm。可一次钻削加工余量1.1mm，一次攻螺纹0.1就可达到要求。7）加工2-M6螺纹，根据参考文献8表4-23考虑加工余量1.2mm。可一次钻削加工余量1.1mm，一次攻螺纹0.1mm就可达到要求。8）加工2-M6端面，粗加工2mm到金属模铸造的质量和表面粗糙度要求，精加工1mm，可达到要求。2.2.5确定切削用量工序1：粗、精铣孔下平面（1）粗铣孔下平面加工条件：工件材料： HT200，铸造。机床：X52K立式铣床。查参考文献7表3034刀具：硬质合金三面刃圆盘铣刀（面铣刀），材料：，，齿数，此为粗齿铣刀。因其单边余量：Z=1.9mm所以铣削深度：每齿进给量：根据参考文献3表2.4-75，取铣削速度：参照参考文献7表3034，取。机床主轴转速：式（2.1）式中 V铣削速度； d刀具直径。由式2.1机床主轴转速：按照参考文献3表3.1-74 实际铣削速度：进给量：工作台每分进给量：：根据参考文献7表2.4-81,（2）精铣孔下平面加工条件：工件材料： HT200，铸造。机床： X52K立式铣床。参考文献7表3031刀具：高速钢三面刃圆盘铣刀（面铣刀）：，，齿数12，此为细齿铣刀。精铣该平面的单边余量：Z=0.1mm铣削深度：每齿进给量：根据参考文献7表3031，取铣削速度：参照参考文献7表3031，取机床主轴转速，由式（2.1）有：按照参考文献7表3.1-31 实际铣削速度：进给量，由式（1.3）有：工作台每分进给量：工序2：加工孔25到要求尺寸工件材料为HT200铁，硬度200HBS。孔的直径为25mm，公差为H7，表面粗糙度。加工机床为Z535立式钻床，加工工序为钻、扩、铰，加工刀具分别为：钻孔22mm标准高速钢麻花钻，磨出双锥和修磨横刃；扩孔24.7mm标准高速钢扩孔钻；铰孔25mm标准高速铰刀。选择各工序切削用量。（1）确定钻削用量1）确定进给量根据参考文献7表28-10可查出，由于孔深度比，故。查Z535立式钻床说明书，取。根据参考文献7表28-8，钻头强度所允许是进给量。由于机床进给机构允许的轴向力（由机床说明书查出），根据表28-9，允许的进给量。由于所选进给量远小于及，故所选可用。2）确定切削速度、轴向力F、转矩T及切削功率根据表28-15，由插入法得：，由于实际加工条件与上表所给条件不完全相同，故应对所的结论进行修正。由参考文献7表28-3，故查Z535机床说明书，取。实际切削速度为：由表28-5，故3）校验机床功率切削功率为机床有效功率故选择的钻削用量可用。即，相应地，（2）确定扩孔切削用量1）确定进给量根据参考文献7表28-31，。根据Z535机床说明书，取=0.57mm/r。2）确定切削速度及根据参考文献7表28-33，取。修正系数：，故查机床说明书，取。实际切削速度为（3）确定铰孔切削用量1）确定进给量根据参考文献7表28-36，按该表注4，进给量取小植。查Z535说明书，取。2）确定切削速度及由参考文献7表28-39，取。由参考文献7表28-3，得修正系数，故查Z535说明书，取，实际铰孔速度（4）各工序实际切削用量根据以上计算，各工序切削用量如下：钻孔：，扩孔：，铰孔：，工序3：粗精铣宽度为30mm的下平台（1）粗铣宽度为30mm的下平台加工条件：工件材料： HT200，铸造。机床：X52K立式铣床。查参考文献7表3034刀具：硬质合金三面刃圆盘铣刀（面铣刀），材料：，，齿数，此为粗齿铣刀。因其单边余量：Z=2mm所以铣削深度：每齿进给量：根据参考文献3表2.4-75，取铣削速度：参照参考文献7表3034，取。由式2.1得机床主轴转速：按照参考文献3表3.1-74 实际铣削速度：进给量：工作台每分进给量：：根据参考文献7表2.4-81,被切削层长度：由毛坯尺寸可知，刀具切入长度：式（2.2）刀具切出长度：取走刀次数为1（2）精铣宽度为30mm的下平台加工条件：工件材料： HT200，铸造。机床： X52K立式铣床。由参考文献7表3031刀具：高速钢三面刃圆盘铣刀（面铣刀）：，，齿数12，此为细齿铣刀。精铣该平面的单边余量：Z=1.0mm铣削深度：每齿进给量：根据参考文献7表3031，取铣削速度：参照参考文献7表3031，取机床主轴转速，由式（2.1）有：按照参考文献3表3.1-31 实际铣削速度：进给量，由式（2.3）有：工作台每分进给量：被切削层长度：由毛坯尺寸可知刀具切入长度：精铣时刀具切出长度：取走刀次数为1工序4：钻12.7的锥孔工件材料为HT200铁，硬度200HBS。孔的直径为12.7mm，表面粗糙度。加工机床为Z535立式钻床，钻孔12mm标准高速钢麻花钻，磨出双锥和修磨横刃；扩孔12.7mm标准高速钢扩孔钻。选择各工序切削用量。（1）确定钻削用量1）确定进给量根据参考文献7表28-10可查出，由于孔深度比，故。查Z535立式钻床说明书，取。根据参考文献7表28-8，钻头强度所允许是进给量。由于机床进给机构允许的轴向力（由机床说明书查出），根据参考文献7表28-9，允许的进给量。由于所选进给量远小于及，故所选可用。2）确定切削速度、轴向力F、转矩T及切削功率根据参考文献7表28-15，由插入法得：，由于实际加工条件与上表所给条件不完全相同，故应对所的结论进行修正。由参考文献7表28-3，故查Z535机床说明书，取。实际切削速度为：由参考文献7表28-5，故3）校验机床功率切削功率为机床有效功率故选择的钻削用量可用。即，相应地，（2）确定扩孔切削用量1）确定进给量根据参考文献7表28-31，。根据Z535机床说明书，取=0.57mm/r。2）确定切削速度及根据参考文献7表28-33，取。修正系数：，故查机床说明书，取。实际切削速度为工序5：钻M8螺纹孔锪钻14阶梯孔（1）加工M8底孔工件材料为HT200铁，硬度200HBS。孔的直径为8mm。加工机床为Z535立式钻床，加工工序为钻孔至7，选用7的麻花钻头。攻M8螺纹，选用M8细柄机用丝锥攻螺纹。切削深度：进给量：根据参考文献5表2.4-39，取切削速度：参照参考文献5表2.4-41，取由式（2.1）机床主轴转速：，取实际切削速度：被切削层长度：刀具切入长度：刀具切出长度：走刀次数为1攻M81.5的螺纹机床：Z535立式钻床刀具：细柄机用丝锥（）进给量：由于其螺距,因此进给量切削速度：参照参考文献5表2.4-105，取由式（2.1）机床主轴转速：，取丝锥回转转速：取实际切削速度：（2）锪钻14阶梯孔工件材料为HT200铁，硬度200HBS。孔的直径为14mm，表面粗糙度。加工机床为Z535立式钻床，加工工序为锪钻，加工刀具为：锪钻孔14mm小直径端面锪钻。 1）确定切削用量确定进给量根据参考文献7表28-10可查出，由于孔深度比，故。查Z535立式钻床说明书，取。根据参考文献7表28-8，钻头强度所允许是进给量。由于机床进给机构允许的轴向力（由机床说明书查出），根据参考文献7表28-9，允许的进给量。由于所选进给量远小于及，故所选可用。确定切削速度、轴向力F、转矩T及切削功率根据表28-15，由插入法得：，由于实际加工条件与上表所给条件不完全相同，故应对所的结论进行修正。由参考文献7表28-3，故查Z535机床说明书，取。实际切削速度为由参考文献7表28-5，故校验机床功率切削功率为机床有效功率故选择的钻削用量可用。即，相应地，工序6：粗精铣M6上端面工件材料为HT200铁，硬度200HBS。要求粗糙度，用回转分度仪加工，粗精铣与水平成36的台肩。用立式铣床X52K，使用组合夹具。（1）粗铣M6上端面加工条件：工件材料： HT200，铸造。机床：X52K立式铣床。查参考文献7表3034刀具：硬质合金三面刃圆盘铣刀（面铣刀），材料：，，齿数，此为粗齿铣刀。因其单边余量：Z=2mm所以铣削深度：每齿进给量：根据参考文献3表2.4-75，取铣削速度：参照参考文献7表3034，取由式（2.1）机床主轴转速：按照参考文献7表3.1-74 实际铣削速度：进给量：工作台每分进给量：：根据参考文献7表2.4-81,被切削层长度：由毛坯尺寸可知，刀具切入长度：刀具切出长度：取走刀次数为1（2）精铣M6上端面加工条件：工件材料： HT200，铸造。机床： X52K立式铣床。参考文献7表3031刀具：高速钢三面刃圆盘铣刀（面铣刀）：，，齿数12，此为细齿铣刀。精铣该平面的单边余量：Z=1.0mm铣削深度：每齿进给量：根据参考文献7表3031，取铣削速度：参照参考文献7表3031，取机床主轴转速，由式（1.1）有：按照参考文献3表3.1-31 实际铣削速度：进给量，由式（2.3）有：工作台每分进给量：被切削层长度：由毛坯尺寸可知刀具切入长度：精铣时刀具切出长度：取走刀次数为1工序7：钻2-M6工件材料为HT200铁，硬度200HBS。孔的直径为6mm。加工机床为Z535立式钻床，加工工序为钻孔至5，选用5的麻花钻头。攻M6螺纹，选用M6细柄机用丝锥攻螺纹。切削深度：进给量：根据参考文献5表2.4-39，取切削速度：参照参考文献5表2.4-41，取由式（2.1）机床主轴转速：，取实际切削速度：被切削层长度：刀具切入长度：刀具切出长度：走刀次数为1攻M61.5的螺纹机床：Z535立式钻床刀具：细柄机用丝锥（）进给量：由于其螺距,因此进给量切削速度：参照参考文献5表2.4-105，取由式（2.1）机床主轴转速：，取丝锥回转转速：取实际切削速度：被切削层长度：刀具切入长度：刀具切出长度：走刀次数为1工序8：校验2.2.6确定基本工时（1）粗铣、精铣25孔下平面加工条件：工件材料：HT200铸铁，200MPa机床：X525K机床刀具：高速钢镶齿套式面铣刀粗铣的切削工时被切削层长度：由毛坯尺寸可知，刀具切入长度：刀具切出长度：取走刀次数为1机动时间：根据参考文献5表2.5-45可查得铣削的辅助时间精铣的切削工时被切削层长度：由毛坯尺寸可知刀具切入长度：精铣时刀具切出长度：取走刀次数为1机动时间：根据参考文献5表2.5-45可查得铣削的辅助时间铣25孔下表面的总工时为：t=+=0.34+1.42+0.41+0.41=2.58min（2）钻孔加工条件：工件材料：HT200铸铁，200MPa机床：Z535立式钻床刀具：钻孔标准高速钢麻花钻，磨出双锥和修磨横刃；扩孔标准高速钢扩孔钻；铰孔标准高速铰刀钻孔工时：切入3mm、切出1mm，进给量，机床主轴转速，铰孔：，=（30+3+1）/0.43195=0.41min根据参考文献5表2.5-41可查得钻削的辅助时间扩孔工时：切入3mm、切出1mm，进给量，机床主轴转速=（30+3+1）/0.57275=0.22min根据参考文献5表2.5-41可查得钻削的辅助时间铰孔工时：切入3mm、切出1mm，进给量，机床主轴转速=（30+3+1）/1.6100=0.21min根据参考文献5表2.5-41可查得钻削的辅助时间总工时：t=+=0.41+0.22 +0.21+1.77+1.77+1.77=6.15min（3）粗精铣宽度为30mm的下平台工件材料：HT200，金属模铸造加工要求：粗铣宽度为30mm的下平台，精铣宽度为30mm的下平台达到粗糙度3.2。机床：X52K立式铣床刀具：高速钢镶齿式面铣刀计算切削工时粗铣宽度为30mm的下平台根据参考文献9进给量f=3mm/z，切削速度0.442m/s，切削深度1.9mm，走刀长度是249mm。机床主轴转速为37.5z/min。切削工时：=249/(37.53)=2.21min。根据参考文献5表2.5-45可查得铣削的辅助时间精铣宽度为30mm的下平台根据参考文献9进给量f=3mm/z，切削速度0.442m/s，切削深度0.1mm，走刀长度是249mm。机床主轴转速为37.5z/min。切削工时：=249/(37.53)=2.21min根据参考文献5表2.5-45可查得铣削的辅助时间粗精铣宽度为30mm的下平台的总工时： t=+=2.21+2.21+0.41+0.41=5.24min（4）钻锥孔12.7工件材料：HT200，金属模铸造，加工要求：粗糙度要求，机床：Z535立式钻床刀具：高速钢钻头12，计算基本工时用12扩孔12.7的内表面。根据参考文献9进给量f=0.64mm/z，切削速度0.193m/s，切削深度是1.5mm，机床主轴转速为195r/min。走刀长度是36mm。基本工时：=236/(0.64195)=0.58 min。根据参考文献5表2.5-41可查得钻削的辅助时间用12.7扩孔12.7的内表面。根据参考文献9进给量f=0.64mm/z，切削速度0.204m/s，切削深度是0.5mm，机床主轴转速为195r/min。走刀长度是36mm。基本工时：=236/(0.64195)=0.58 min。根据参考文献5表2.5-41可查得钻削的辅助时间总的基本工时：t=+=4.7min。（5）钻M8底孔及锪钻14阶梯孔加工条件：工件材料：HT200，金属模铸造，机床：Z535立式钻床刀具：高速钢钻头7，M8丝锥，14小直径端面锪钻钻M8底孔的工时被切削层长度：刀具切入长度：刀具切出长度：走刀次数为1机动时间：根据参考文献5表2.5-41可查得钻削的辅助时间攻M8螺纹的工时被切削层长度：刀具切入长度：刀具切出长度：走刀次数为1机动时间：根据参考文献5表2.5-41可查得钻削的辅助时间锪钻14阶梯的工时锪钻孔进给量，机床主轴转速，被切削层长度：刀具切入长度：刀具切出长度：走刀次数为1机动时间：由参考
