摘要


在生产过程中,使生产对象(原材料,毛坯,零件或总成等)的质和量的状态发生直接变化的过程叫工艺过程,如毛坯制造,机械加工,热处理,装配等都称之为工艺过程。在制定工艺过程中,要确定各工序的安装工位和该工序需要的工步,加工该工序的机车及机床的进给量,切削深度,主轴转速和切削速度,该工序的夹具,刀具及量具,还有走刀次数和走刀长度,最后计算该工序的基本时间,辅助时间和工作地服务时间。


关键词:

工序,工位,工步,加工余量,定位方案,夹紧力

Abstract


Enable producing the target in process of production (raw materials, the blank , state of quality and quantity on part become always ) take place direct course of change ask craft course, if the blank is made, machining, heat treatment , assemble etc. and call it the craft course. In the course of making the craft , is it confirm every erector location and worker step that process need this of process to want, the locomotive of processing , this process , and the entering the giving amount of the lathe, cut depth , the rotational speed of the main shaft and speed of cutting, the jig of this process, the cutter and measuring tool, a one hundred sheets of number of times still leaves and a one hundred sheets of length leaves, calculate basic time of this process , auxiliary time and service time of place of working finally.


Keyword:

The process     worker one    worker's step       the surplus of processing     orient the scheme clamp strength


第1章  绪言

箱体零件是机器或部件的基础零件,它把有关零件联结成一个整体,使这些零件保持正确的相对位置,彼此能协调地工作.因此,箱体零件的制造精度将直接影响机器或部件的装配质量,进而影响机器的使用性能和寿命.因而箱体一般具有较高的技术要求.

由于机器的结构特点和箱体在机器中的不同功用,箱体零件具有多种不同的结构型式,其共同特点是:结构形状复杂,箱壁薄而不均匀,内部呈腔型;有若干精度要求较高的平面和孔系,还有较多的紧固螺纹孔等.

箱体零件的毛坯通常采用铸铁件.因为灰铸铁具有较好的耐磨性,减震性以及良好的铸造性能和切削性能,价格也比较便宜.有时为了减轻重量,用有色金属合金铸造箱体毛坯(如航空发动机上的箱体等).在单件小批生产中,为了缩短生产周期有时也采用焊接毛坯.

毛坯的铸造方法,取决于生产类型和毛坯尺寸.在单件小批生产中,多采用木模手工造型;在大批量生产中广泛采用金属模机器造型,毛坯的精度较高.箱体上大于30—50mm的孔,一般都铸造出底孔,以减少加工余量.


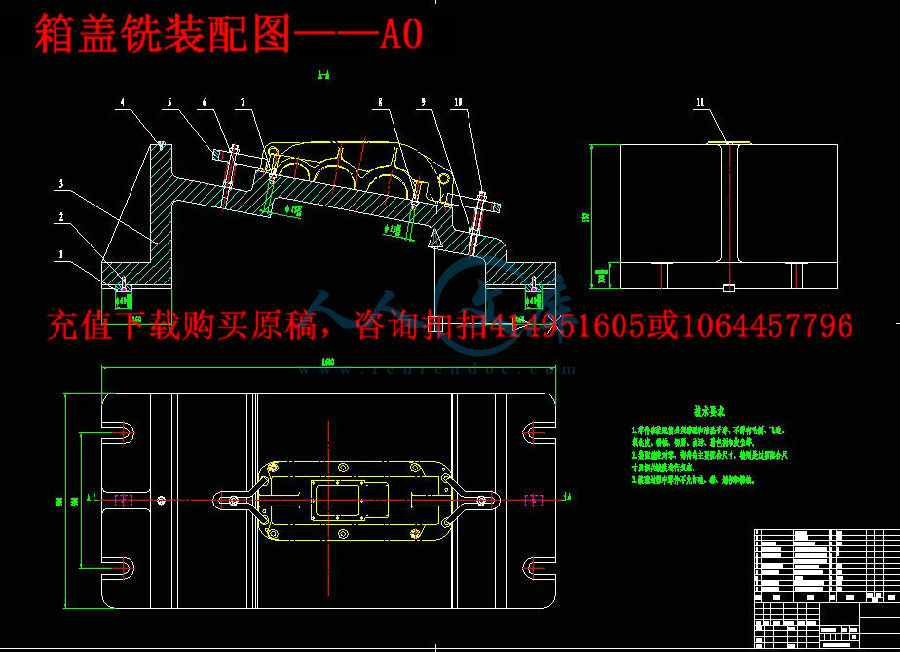

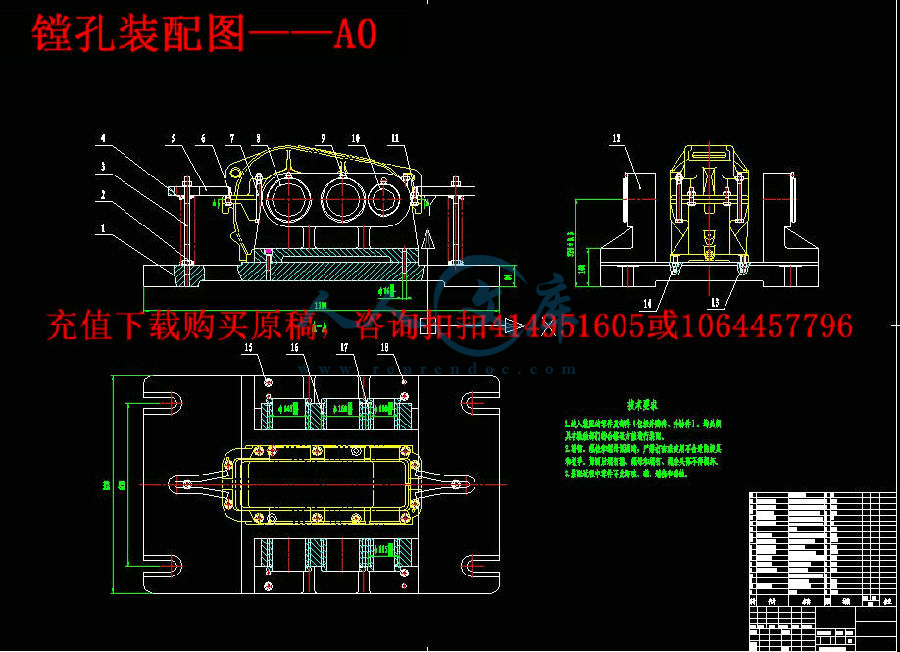

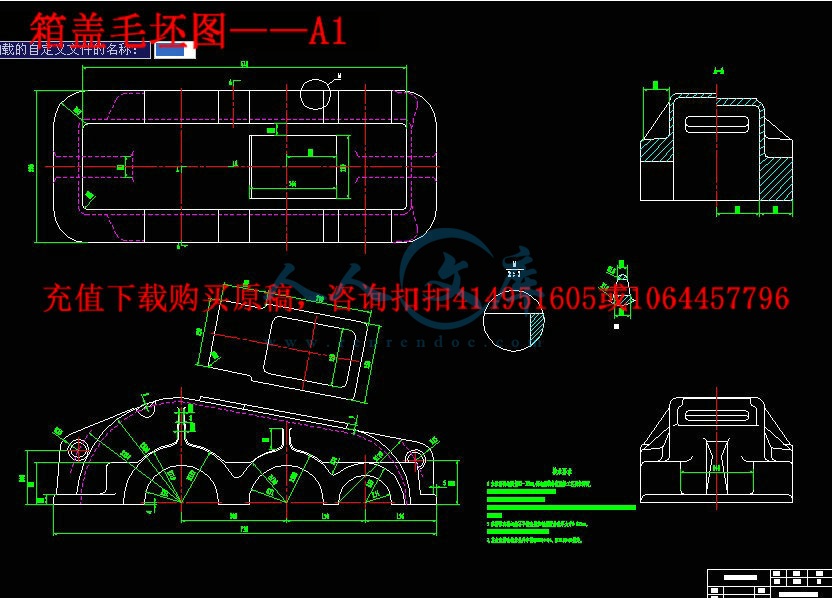

内容简介:
机械加工工序卡片 工 序 名 称 粗铣、半精铣、精铣 ZQ350下箱体结合面、铣油槽 工序号 03 零件数量 1 零件号 零件名称 ZQ350 下箱体 材 料 毛 坯 牌号 硬度 形 式 重 量 HT200 200HBS 铸件 设 备 夹 具 工序工时 (min) 名称 型号 专用 夹具 准终 单件 卧式铣床 X62 工步 工 步 内 容 工艺装备 主轴转速 r/min 切削速 度 m/s 进给量 mm/r 背吃刀量 mm 进给次数 工步工时( s) 机动 辅助 1 粗铣 ZQ350 下箱体结合面 圆柱铣刀 、 游标卡尺 170 26.7 0.2 3.0 1 0.991 2 半精铣 ZQ350 下箱体结合面 圆柱铣刀、游标卡尺 170 26.7 0.2 0.7 1 0.988 3 精铣 ZQ350 下箱体结合面 圆柱铣刀、游标卡尺 170 26.7 0.2 0.3 1 0.987 4 铣油槽 三面刃铣刀、游标卡尺 1000 282.6 0.2 6.0 1 0.013 设计者: 指导老师 共 7页 第 1 页 nts 机械加工工序卡片 工 序 名 称 铣 ZQ350 下箱体底面 工序号 04 零件数量 1 零件号 零件名称 ZQ350 下箱体 材 料 毛 坯 牌号 硬度 形 式 重 量 HT200 200HBS 铸件 设 备 夹 具 工序工时 (min) 名称 型号 专用 夹具 准终 单件 立 式铣床 X51 工步 工 步 内 容 工艺装备 主轴转速 r/min 切削速 度 m/s 进给量 mm/r 背吃刀量 mm 进给次数 工步工时( s) 机动 辅助 1 铣 ZQ350 下箱体底面 端铣刀 、 游标卡尺 275 86.4 0.2 4.0 2 0.208 设计者: 指导老师 共 7页 第 2 页 nts 机械加工工序卡片 工 序 名 称 刮平 10- 35,钻 10-17 孔 工序号 05 零件数量 1 零件号 零件名称 ZQ350 下箱体 材 料 毛 坯 牌号 硬度 形 式 重 量 HT200 200HBS 铸件 设 备 夹 具 工序工时 (min) 名称 型号 专用 夹具 准终 单件 摇臂钻床 Z3025 工步 工 步 内 容 工艺装备 主轴转速 r/min 切削速 度 m/s 进给量 mm/r 背吃刀量 mm 进给次数 工步工时( s) 机动 辅助 1 刮平 10- 35 刮孔钻 、 游标卡尺 750 20 0.4 17.5 10 1.367 2 钻 10- 17 孔 麻花钻、游标卡尺 1600 85.4 0.3 8.5 10 0.531 设计者: 指导老师 共 7页 第 3 页 nts 机械加工工序卡片 工 序 名 称 刮平 4- 35,钻 4- 17孔 工序号 06 零件数量 1 零件号 零件名称 ZQ350 下箱体 材 料 毛 坯 牌号 硬度 形 式 重 量 HT200 200HBS 铸件 设 备 夹 具 工序工时 (min) 名称 型号 专用 夹具 准终 单件 摇臂钻床 Z3025 工步 工 步 内 容 工艺装备 主轴转速 r/min 切削速 度 m/s 进给量 mm/r 背吃刀量 mm 进给次数 工步工时( s) 机动 辅助 1 刮平 4- 35 刮孔钻 、 游标卡尺 750 20 0.4 17.5 4 0.547 2 钻 4- 17 孔 麻花钻、游标卡尺 1600 85.4 0.3 8.5 4 0.212 设计者: 指导老师 共 7页 第 4 页 nts 机械加工工序卡片 工 序 名 称 刮平放油孔 35,钻、攻M20 1.5 螺纹 工序号 07 零件数量 1 零件号 零件名称 ZQ350 下箱体 材 料 毛 坯 牌号 硬度 形 式 重 量 HT200 200HBS 铸件 设 备 夹 具 工序工时 (min) 名称 型号 专用 夹具 准终 单件 立式 钻床 Z525 工步 工 步 内 容 工艺装备 主轴转速 r/min 切削速 度 m/s 进给量 mm/r 背吃刀量 mm 进给次数 工步工时( s) 机动 辅助 1 刮平放油孔 35 刮孔钻 、 游标卡尺 750 20 0.4 17.5 1 0.136 2 钻 M20 1.5 螺纹底孔 17 麻花钻、游标卡尺 1000 9.42 0.25 8.5 1 0.070 3 攻 M20 1.5 螺纹 丝锥、量规 375 23.6 0.25 1.5 1 0.357 设计者: 指导老师 共 7页 第 5 页 nts 机械加工工序卡片 工 序 名 称 铣测油孔端面 工序号 08 零件数量 1 零件号 零件名称 ZQ350 下箱体 材 料 毛 坯 牌号 硬度 形 式 重 量 HT200 200HBS 铸件 设 备 夹 具 工序工时 (min) 名称 型号 专用 夹具 准终 单件 立式 铣床 X51 工步 工 步 内 容 工艺装备 主轴转速 r/min 切削速 度 m/s 进给量 mm/r 背吃刀量 mm 进给次数 工步工时( s) 机动 辅助 1 铣测油孔端面 立铣刀 、 游标卡尺 400 25.1 0.2 4.0 1 0.575 设计者: 指导老师 共 7页 第 6 页 nts 机械加工工序卡片 工 序 名 称 钻测油孔端面上 12 孔 工序号 09 零件数量 1 零件号 零件名称 ZQ350 下箱体 材 料 毛 坯 牌号 硬度 形 式 重 量 HT200 200HBS 铸件 设 备 夹 具 工序工时 (min) 名称 型号 专用 夹具 准终 单件 立式 钻床 Z525 工步 工 步 内 容 工艺装备 主轴转速 r/min 切削速 度 m/s 进给量 mm/r 背吃刀量 mm 进给次数 工步工时( s) 机动 辅助 1 钻测油孔端面上 12 孔 麻花钻 、 游标卡尺 1200 45.2 0.25 6.0 1 0.350 设计者: 指导老师 共 7页 第 7 页 nts 机械加工工序卡片 工 序 名 称 钻 2- 10 锥销孔、并打入锥销 工序号 01 零件数量 1 零件号 零件名称 ZQ350 箱体(合箱) 材 料 毛 坯 牌号 硬度 形 式 重 量 HT200 200HBS 铸件 设 备 夹 具 工序工时 (min) 名称 型号 专用 夹具 准终 单件 摇臂钻床 Z3025 工步 工 步 内 容 工艺装备 主轴转速 r/min 切削速 度 m/s 进给量 mm/r 背吃刀量 mm 进给次数 工步工时( s) 机动 辅助 1 钻 2- 10 锥销孔 特制麻花钻 、 游标卡尺 1400 44.0 0.25 5.0 2 0.343 2 打入锥销 设计者: 指导老师 共 3页 第 1 页 nts 机械加工工序卡片 工 序 名 称 铣轴承孔端面 工序号 02 零件数量 1 零件号 零件名称 ZQ350 箱体(合箱) 材 料 毛 坯 牌号 硬度 形 式 重 量 HT200 200HBS 铸件 设 备 夹 具 工序工时 (min) 名称 型号 专用 夹具 准终 单件 摇臂钻床 Z3025 工步 工 步 内 容 工艺装备 主轴转速 r/min 切削速 度 m/s 进给量 mm/r 背吃刀量 mm 进给次数 工步工时( s) 机动 辅助 1 铣轴承孔端面 立铣刀 、 游标卡尺 1000 157 0.2 4.0 2 6.220 设计者: 指导老师 共 3页 第 2 页 nts 机械加工工序卡片 工 序 名 称 粗镗、半精镗、精镗各轴承孔及密封槽 工序号 03 零件数量 1 零件号 零件名称 ZQ350 箱体(合箱) 材 料 毛 坯 牌号 硬度 形 式 重 量 HT200 200HBS 铸件 设 备 夹 具 工序工时 (min) 名称 型号 专用 夹具 准终 单件 双面镗床 工步 工 步 内 容 工艺装备 主轴转速 r/min 切削速 度 m/s 进给量 mm/r 背吃刀量 mm 进给次数 工步工时( s) 机动 辅助 1 粗镗 各轴承孔及密封槽 镗刀 、 游标卡尺 300 141.3 0.25 3.0 1 0.920 2 半精镗 各轴承孔及密封槽 镗刀、游标卡尺 300 141.3 0.25 0.7 1 0.889 3 精镗 各轴承孔及密封槽 镗刀、游标卡尺 300 141.3 0.25 0.3 1 0.884 设计者: 指导老师 共 3页 第 3 页 nts 机械加工工序卡片 工 序 名 称 粗铣、半精铣、精铣ZQ350 箱盖结合面 工序号 03 零件数量 1 零件号 零件名称 ZQ350 箱盖 材 料 毛 坯 牌号 硬度 形 式 重 量 HT200 200HBS 铸件 设 备 夹 具 工序工时 (min) 名称 型号 专用 夹具 准终 单件 立式铣床 X51 工步 工 步 内 容 工艺装备 主轴转速 r/min 切削速 度 m/s 进给量 mm/r 背吃刀量 mm 进给次数 工步工时( s) 机动 辅助 1 粗铣 ZQ350 箱盖结合面 立铣刀、 游标卡尺 170 26.7 0.2 3.0 1 0.991 2 半精铣 ZQ350 箱盖结合面 立铣刀 、 游标卡尺 170 26.7 0.2 0.7 1 0.988 3 精铣 ZQ350 箱盖结合面 立铣刀、游标卡尺 170 26.7 0.2 0.3 1 0.987 设计者: 指导老师 共 5页 第 1 页 nts 机械加工工序卡片 工 序 名 称 锪 10- 35 深 4,钻 10- 17 孔 工序号 04 零件数量 1 零件号 零件名称 ZQ350 箱盖 材 料 毛 坯 牌号 硬度 形 式 重 量 HT200 200HBS 铸件 设 备 夹 具 工序工时 (min) 名称 型号 专用 夹具 准终 单件 摇臂钻床 Z3025 工步 工 步 内 容 工艺装备 主轴转速 r/min 切削速 度 m/s 进给量 mm/r 背吃刀量 mm 进给次数 工步工时( s) 机动 辅助 1 锪 10- 35 深 4 锪孔钻 、 游标卡尺 750 20 0.4 17.5 10 1.367 2 钻 10- 17 孔 麻花钻 、 游标卡尺 1600 85.4 0.3 8.5 10 0.531 设计者: 指导老师 共 5页 第 2 页 nts 机械加工工序卡片 工 序 名 称 钻、攻 2-M12 螺纹 工序号 05 零件数量 1 零件号 零件名称 ZQ350 箱盖 材 料 毛 坯 牌号 硬度 形 式 重 量 HT200 200HBS 铸件 设 备 夹 具 工序工时 (min) 名称 型号 专用 夹具 准终 单件 摇臂钻床 Z3025 工步 工 步 内 容 工艺装备 主轴转速 r/min 切削速 度 m/s 进给量 mm/r 背吃刀量 mm 进给次数 工步工时( s) 机动 辅助 1 钻 2-M12 螺纹底孔 10.2 麻花钻 、 游标卡尺 1400 44.8 0.25 5.1 2 0.126 2 攻丝 2-M12 丝锥 、 游标卡尺 1600 45.2 0.25 0.9 2 0.119 设计者: 指导老师 共 5页 第 3 页 nts 机械加工工序卡片 工 序 名 称 铣观察孔端面 工序号 06 零件数量 1 零件号 零件名称 ZQ350 箱盖 材 料 毛 坯 牌号 硬度 形 式 重 量 HT200 200HBS 铸件 设 备 夹 具 工序工时 (min) 名称 型号 专用 夹具 准终 单件 立式铣床 X51 工步 工 步 内 容 工艺装备 主轴转速 r/min 切削速 度 m/s 进给量 mm/r 背吃刀量 mm 进给次数 工步工时( s) 机动 辅助 1 铣观察孔端面 端铣刀 、 游标卡尺 240 150.7 0.2 4.0 1 0.299 设计者: 指导老师 共 5页 第 4 页 nts 机械加工工序卡片 工 序 名 称 钻观察孔端面上 4- 3孔、钻、攻 8-M8 螺纹 工序号 07 零件数量 1 零件号 零件名称 ZQ350 箱盖 材 料 毛 坯 牌号 硬度 形 式 重 量 HT200 200HBS 铸件 设 备 夹 具 工序工时 (min) 名称 型号 专用 夹具 准终 单件 摇臂钻床 Z3025 工步 工 步 内 容 工艺装备 主轴转速 r/min 切削速 度 m/s 进给量 mm/r 背吃刀量 mm 进给次数 工步工时( s) 机动 辅助 1 钻观察孔端面上 4- 3 孔 麻花钻 、 游标卡尺 1000 9.42 0.25 1.5 4 0.280 2 钻观察孔端面上 8-M8 螺纹的底孔 6.8 麻花钻、游标卡尺 1000 21.4 0.25 3.4 8 0.621 3 攻观察孔端面上 8-M8 螺纹 丝锥、量规 800 20.1 0.25 0.6 8 0.664 设计者: 指导老师 共 5页 第 5 页 nts 雨林木风 钖梘 (g 螛 nts W W W . Y l m F . C o M - nts ? n 盃 nts 机械加工 工艺过程卡片 产 品 代 号 零 (部) 件 名 称 零 (部) 件 代 号 ZQ350 箱体(箱盖和下箱体) 材料 HT200 毛 坯 种 类 铸件 毛 坯 尺 寸 每一毛坯可制零件数 1 序号 名称 工序内容 设备 夹辅具名称 刀具名称规格 量具名称及规格 ZQ350 箱盖 01 备料 铸造 02 热处理 人工时效 03 铣 粗 铣、半精铣、精铣 ZQ350 箱盖 结合面 立式 铣床 专用夹具 立 铣刀 游标卡尺 04 钻 锪 10- 35 深 4,钻 10- 17 孔 摇臂钻 床 专用夹具 锪孔钻、麻花钻 游标卡尺 05 钻 钻、攻 2-M12 螺纹 摇臂钻床 专用夹具 麻花钻、丝锥 游标卡尺、量规 05 铣 铣观察孔端面 立式 铣 床 专用夹具 端面铣刀 游标卡尺 06 钻 钻观察孔端面上 4- 3 孔 、钻、攻 8-M8 螺纹 摇臂钻床 专用夹具 麻花钻 、丝锥 游标卡尺 、量规 ZQ350 下箱体 01 备料 铸造 02 热处理 人工时效 03 铣 粗铣、半精铣、精铣 ZQ350 下箱体结合面 、铣油槽 卧 式铣床 专用夹具 圆柱 铣刀 、三面刃铣刀 游标卡尺 04 铣 铣 ZQ350 下箱体底面 立式铣床 专用夹具 端面铣刀 游标卡尺 05 钻 刮平 10- 35,钻 10- 17 孔 摇臂钻床 专用夹具 刮 孔钻、麻花钻 游标卡尺 06 钻 刮平 4- 35,钻 4- 17 孔 摇臂钻床 专用夹具 刮 孔钻、麻花钻 游标卡尺 07 钻 刮平 放油孔 35,钻、攻 M20 1.5 螺纹 立式 钻床 专用夹具 刮孔钻、麻花钻 、丝锥 游标卡尺 、量规 08 铣 铣测油孔端面 立式铣 床 专用夹具 立 铣刀 游标卡尺 09 钻 钻测油孔端面上 12 孔 立式钻床 专用夹具 麻花钻 游标卡尺 合箱后 01 钻 钻 2- 10 锥销孔、并打入锥销 摇臂钻床 专用夹具 麻花钻、铰刀 游标卡尺 02 铣 铣轴承孔端面 立式铣床 专用夹具 立铣刀 游标卡尺 03 镗 粗镗、半精镗、精镗各轴承孔及密封槽 金钢镗床 专用夹具 镗刀 游标卡尺 04 去毛刺 打开箱体,去毛刺,清铣 、重新装配、打入锥销、拧紧螺栓 05 检验 检验至图纸要求、入库 编制 学号 审查 共 1 张 第 1 张 nts减速器 箱体夹具毕业设计(论文) 1 毕业设计 题 目: 箱体 加工工艺及夹具设计 系别与专业: 班级与学号: 姓 名: 指导教师 : nts减速器 箱体夹具毕业设计(论文) 2 摘要 在生产过程中,使生产对象(原材料,毛坯,零件或总成等)的质和量的状态发生直接变化的过程叫工艺过程,如毛坯制造,机械加工,热处理 ,装配等都称之为工艺过程。在制定工艺过程中,要确定各工序的安装工位和该工序需要的工步,加工该工序的机车及机床的进给量,切削深度,主轴转速和切削速度,该工序的夹具,刀具及量具,还有走刀次数和走刀长度,最后计算该工序的基本时间,辅助时间和工作地服务时间。 关键词: 工序,工位,工步,加工余量,定位方案,夹紧力 nts减速器 箱体夹具毕业设计(论文) 3 Abstract Enable producing the target in process of production (raw materials, the blank , state of quality and quantity on part become always ) take place direct course of change ask craft course, if the blank is made, machining, heat treatment , assemble etc. and call it the craft course. In the course of making the craft , is it confirm every erector location and worker step that process need this of process to want, the locomotive of processing , this process , and the entering the giving amount of the lathe, cut depth , the rotational speed of the main shaft and speed of cutting, the jig of this process, the cutter and measuring tool, a one hundred sheets of number of times still leaves and a one hundred sheets of length leaves, calculate basic time of this process , auxiliary time and service time of place of working finally. Keyword: The process worker one workers step the surplus of processing orient the scheme clamp strength nts减速器 箱体夹具毕业设计(论文) 4 第 1 章 绪言 箱体零件是机器或部件的基础零件 ,它把有关零件联结成一个整体 ,使这些零件保持正确的相对位置 ,彼此能协调地工作 .因此 ,箱体零件的制造精度将直接影响机器或部件的装配质量 ,进而影响机器的使用性能和寿命 .因而箱体一般具有较高的技术要求 . 由于机器的结构特点和箱体在机器中的不同功用 ,箱体零件具有多种不同的结构型式 ,其共同特点是 :结构形状复杂 ,箱壁薄而不均匀 ,内部呈腔型 ;有若干精度要求较高的平面和孔系 ,还有较多的紧固螺纹孔等 . 箱体零件的毛坯通常采用铸铁件 .因为灰铸铁具有较好的耐磨性 ,减震性以及良好的铸造 性能和切削性能 ,价格也比较便宜 .有时为了减轻重量 ,用有色金属合金铸造箱体毛坯 (如航空发动机上的箱体等 ).在单件小批生产中 ,为了缩短生产周期有时也采用焊接毛坯 . 毛坯的铸造方法 ,取决于生产类型和毛坯尺寸 .在单件小批生产中 ,多采用木模手工造型 ;在大批量生产中广泛采用金属模机器造型 ,毛坯的精度较高 .箱体上大于 30 50mm的孔 ,一般都铸造出 底 孔 ,以减少加工余量 . nts减速器 箱体夹具毕业设计(论文) 5 第 2 章 零件工艺的分析 2.1 零件的工艺分析 2.1.1 要加工孔的 150 孔 、 110孔 和 轴配合度为 H7,表面粗糙度为 Ra=1.6um 。 2.1.2 其它孔的 表面粗糙度为 Ra 小于 6.3um。 2.1.3 箱体 的结合面的表面粗糙度为 Ra=1.6um, 底面表面粗糙度为 Ra=12.5 um。 2.1 确定毛坯的制造形式 由于铸铁容易成形,切削性能好,价格低廉,且抗振性和耐磨性也较好,因此,一般箱体零件的材料大都采用铸铁,其牌号选用 HT200, 中小 批 量 生产,通常采用金属摸机器造型,毛坯的精度较高,毛坯加工余量可适当减少。 2.2 箱体零件的结构工艺性 箱体的结构形状比较复杂,加工的表面多,要求高,机械加工的工作量大,结构工艺性有以下几方面值得注意: 2.1.1 本箱体加工的基本孔可分为 通孔和阶梯孔两类,其中通孔加工工艺性最好,阶梯孔相对较差。 2.1.2 箱体的内端面加工比较困难,结构上应尽可能使内端面的尺寸小于刀具需穿过之孔加工前的直径,当内端面的尺寸过大时,还需采用专用径向进给装置。 2.1.3 为了减少加工中的换刀次数,箱体上的紧固孔的尺寸规格应保持一致,本箱体 紧固孔 直径 为 17。 nts减速器 箱体夹具毕业设计(论文) 6 第 3 章 拟定箱体加工的工艺路线 3.1 定位基准的选择 定位基准有粗基准和精基准之 分,通常先确定精基准,然后确定粗基准。 3.1.1 精基准的选择 根据大批大量生产的箱体通常以面和孔为精基准, 合箱前,箱盖以结合面及两个 17 孔作为定位精基准 , 下箱体也以结合面及其两个 17 孔作为定位精基准,合箱后,则以底面及两个 17 孔作为定位精基准,即经典的“一面两销”, 这种定位方式很简单地限制了工件六个自由度,定位稳定可靠,这种定位方式夹紧方便,工件的夹紧变形小;易于实现自动定位和自动夹紧,且不存在基准不重合误差。 3.1.2 基准的选择 粗基准选择应当满足以下要求: ( 1)粗基准的选择应以加工表面为粗基准。目的是为了保证加工面与不加工面的相互位置关系精度。如果工件上表面上有好几个不需加工的表面,则应选择其中与加工表面的相互位置精度要求较高的表 面作为粗基准。以求壁厚均匀、外形对称、少装夹等。 ( 2) 选择加工余量要求均匀的重要表面作为粗基准。例如:机床床身导轨面是其余量要求均匀的重要表面。因而在加工时选择导轨面作为粗基准,加工床身的底面,再以底面作为精基准加工导轨面。这样就能保证均匀地去掉较少的余量,使表层保留而细致的组织,以增加耐磨性。 ( 3) 应选择加工余量最小的表面作为粗基准。这样可以保证该面有足够的加工余量。 ( 4) 应尽可能选择平整、光洁、面积足够大的表面作为粗基准,以保证定位准确夹紧可靠。有浇口、冒口、飞边、毛刺的表面不宜选作粗基准, 必要时需经初加工。 ( 5) 粗基准应避免重复使用,因为粗基准的表面大多数是粗糙不规则的。多次使用难以保证表面间的位置精度。 nts减速器 箱体夹具毕业设计(论文) 7 根据粗基准的选择原则,要 以 非加工表面为粗基准,且粗基准只能使用一次,对本工件来说 ,箱盖以 150端面作为定位粗基准,观察面作为辅助基准,下箱体则是以底面作为定位粗基准准,以另外两侧面作为辅助基准 。 3.2 加工路线的拟定 3.2.1 箱体工艺路线 ZQ350 箱盖 工序 01:铸造 工序 02:人工时效 工序 03: 粗铣、半精铣、精 铣 ZQ350箱盖结合面 工序 04:锪 10- 35深 4,钻 10- 17孔 工序 05:钻、攻 2-M12螺纹 工序 06:铣观察孔端面 工序 07:钻观察孔端面上 4- 3孔、钻、攻 8-M8 螺纹 ZQ350 下箱体 工序 01:铸造 工序 02:人工时效 工序 03: 粗铣、半精铣、精铣 ZQ350下箱体结合面、铣油槽 工序 04:铣 ZQ350下箱体底面 工序 05:刮平 10- 35,钻 10- 17孔 工序 06:刮平 4- 35,钻 4- 17孔 工序 07:刮平放油孔 35,钻、攻 M20 1.5螺纹 工序 08:铣测油孔端面 工序 09:钻测油孔端面上 12孔 合箱后 工序 01:钻、铰 2- 10 锥销孔、并打入锥销 工序 02:铣轴承孔端面 工序 03:粗镗、半精镗、精镗各轴承孔及密封槽 工序 04:打开箱体,去毛刺,清铣、重新装配、打入锥销、拧紧螺栓 工序 05:检验至图纸要求、入库 nts减速器 箱体夹具毕业设计(论文) 8 第 4 章 机械加工余量,工序尺寸及毛坯尺寸的确定 根据上述原始资料及加工工艺,分别确定各加工表面的加工余量及毛坯的尺寸如下: 4.1 箱 体 4.1.1 毛坯余量 : 1、 150 孔 、 110孔 端面, 表面粗糙度为 Ra12.5um,根据机械加工工艺手册(以下简称工艺手册),表 2.3 5 及表 2.3 6,按公差等级 7 9 级,取 7 级,加工余量等级取 F 级确定 , 单边总余量 Z=4.0mm 2、 结合面 ,表面粗糙度为 Ra1.6um,根据机械加工工艺手册(以下简称工艺手册),表 2.3 5 及表 2.3 6,按公差等级 7 9 级,取 7 级,加工余量等级取 F 级确定 单边总余量 Z=4.0mm 粗铣 单边余量 Z=3.0mm 半精铣 单边余量 Z=0.7mm 精铣 单边余量 Z=0.3mm 3、 观察孔 端面,表面粗糙度为 Ra12.5um,根据机械加工工艺手册(以下简称工艺手册),表 2.3 5 及表 2.3 6,按公差等级 7 9 级,取 7 级,加工余量等级取 F 级确定 单边总余量 Z=4.0mm 4、 150 孔,表面粗糙度为 Ra1.6,根据机械加工工艺手册(以下简称工艺手册),表 3.2 2 及表 3.4 4,按公差等级 7 9 级,取 7 级,加工余量等级取 F 级确定 单边总余量 Z=4.0mm 粗镗 单边余量 Z=3.0mm 半精镗 单边余量 Z=0.7mm 精镗 单边余量 Z=0.3mm 5、 110 孔,表面粗糙度为 Ra1.6,根据机械加工工艺手册(以下简称工艺手册),表 3.2 2 及表 3.4 4,按公差等级 7 9 级,取 7 级,加工余量等级取 F 级确定 单边总余量 Z=4.0mm 粗镗 单边余量 Z=2.0mm 半精镗 单边余量 Z=0.7mm 精镗 单边余量 Z=0.3mm 6、 箱体上其他的孔,因其尺寸不大,故采用实心铸造。 7、箱体上其他的不加工 表面,要求不高,铸造即可满足其要求。 nts减速器 箱体夹具毕业设计(论文) 9 第 5 章 确定切削用量及基本工时 5.1、 ZQ350 箱盖 工序 01:铸造 工序 02:人工时效 工序 03: 粗铣、半精铣、精 铣 ZQ350箱盖结合面 工步一: 粗铣 ZQ350箱盖结合面 ( 1)加工条件: 工件材料:灰铸铁 HT200 加工要求:粗铣 ZQ350箱盖结合面 机床:立式铣床 X51 刀具:采用高速钢立铣刀, dw=50mm 量具:游标卡尺 ( 2)计算铣削用量 已知毛坯被加工长度为 730 mm,最大加工余量为 Zmax=4.0mm,粗糙度为 Ra3.2,分 三 次铣削,切削深度 ap=3.0mm 确定进给量 f: 根据工艺手册),表 2.4 75,确定 fz=0.2mm/Z 切削速度: 参考有关手册,确定 V=0.45m/s,即 27m/min n)1 7 2. 0 ( r / m i5014.3 271 0 00dw1 0 00 vns 根据表 2.4 86,取 nw=170r/min, 故实际切削速度为: V= dwnw /1000=26.7(m/min) 当 nw=170r/min,工作台的每分钟进给量应为: fm=fzznz=0.2 20 170=680(mm/min) 根据机床取 fm=750(mm/min) 切削时由于是粗铣,故整个铣刀刀盘不必铣过整个工件,则行程为 l+l1+l2=730+3+10=743mm 故机动工时为: tm =743 750=0.991min 工步二:半精铣 ZQ350箱盖结合面 ( 1)加工条件: 工件材料:灰铸铁 HT200 加工要求:半精铣 ZQ350箱盖结合面 机床:立式铣床 X51 刀具:采用高速钢立铣刀, dw=50mm nts减速器 箱体夹具毕业设计(论文) 10 量具:游标卡尺 ( 2)计算铣削用量 已知毛坯被加工长度为 730 mm,最大加工余量为 Zmax=4.0mm,粗糙度为 Ra3.2,分三次铣削,切削深度 ap=0.7mm 确定进给量 f: 根据工艺手册),表 2.4 75,确定 fz=0.2mm/Z 切削速度: 参考有关手册,确定 V=0.45m/s,即 27m/min n)1 7 2. 0 ( r / m i5014.3 271 0 00dw1 0 00 vns 根据表 2.4 86,取 nw=170r/min, 故实际切削速度为: V= dwnw /1000=26.7(m/min) 当 nw=170r/min,工作台的每分钟进给量应为: fm=fzznz=0.2 20 170=680(mm/min) 根 据机床取 fm=750(mm/min) 切削时由于是粗铣,故整个铣刀刀盘不必铣过整个工件,则行程为l+l1+l2=730+0.7+10=740.7mm 故机动工时为: tm =740.7 750=0.988min 工步三:精铣 ZQ350箱盖结合面 ( 1)加工条件: 工件材料:灰铸铁 HT200 加工要求:精 铣 ZQ350箱盖结合面 机床:立式铣床 X51 刀具:采用高速钢立铣刀, dw=50mm 量具:游标卡尺 ( 2)计算铣削用量 已知毛坯被加工长 度为 730 mm,最大加工余量为 Zmax=4.0mm,粗糙度为 Ra3.2,分三次铣削,切削深度 ap=0.3mm 确定进给量 f: 根据工艺手册),表 2.4 75,确定 fz=0.2mm/Z 切削速度: 参考有关手册,确定 V=0.45m/s,即 27m/min n)1 7 2. 0 ( r / m i5014.3 271 0 00dw1 0 00 vns 根据表 2.4 86,取 nw=170r/min, nts减速器 箱体夹具毕业设计(论文) 11 故实际切削速度为: V= dwnw /1000=26.7(m/min) 当 nw=170r/min,工作台的每分钟进给量应为: fm=fzznz=0.2 20 170=680(mm/min) 根据机床取 fm=750(mm/min) 切削时由于是粗铣,故整个铣刀刀盘不必铣过整个工件,则行程为l+l1+l2=730+0.3+10=740.3mm 故机动工时为: tm =740.3 750=0.987min 工序 04:锪 10- 35深 4,钻 10- 17孔 工步一:锪 10- 35深 4 1、加工条件 加工材料 : HT200,硬度 200220HBS,铸件。 工艺要求:孔径 d=35mm。通孔,精度 H12H13,用乳化液冷却。 机床:选用 Z3025摇臂 钻床和专用夹具。 2、选择钻头 选择高速钢 锪刀 ,其直径 d=35mm 3选择切削用量 ( 1)选择进给量 f 按加工要求决定进给量:根据切削用量手册表 2.7,当铸铁硬度 200H 有 rmmf /39.031.0 。 ( 2)计算切削速度 根据切削用量手册表 2.15,当铸铁硬度 b =200 220HBS时, 0 .4 0 /f m m r , 0 20d mm 时,cv=100mm/min。 切削速度的修正系数为: 0.1TvK , 0.88MvK , 0.75SvK , 0.1tvK , 故 kvvc=100 1.0 1.0 0.75 1.0m/min=75 m/min 01000vn d= mmr /3514.3 751000 =682.4r/mm nts减速器 箱体夹具毕业设计(论文) 12 根据 Z3025型钻床技术资料(见简明手册表 4.2-12)可选择 n=750r/mm,cv=20mm/min。 4计算基本工时 根据公式 nfLtm 式中, ylL , l=35mm,入切量及超切量由切削用量手册表 2.29查出6y mm ,计算得, L=( 35+6) mm=41mm 故有: t= min4.0750 41=0.1367min 总的时间: T=10t=1.367min 工步二:钻 10- 17孔 工件材料:灰铸铁 加工要求:钻 10- 17孔 机床:摇臂钻床 Z3025 刀具:采用 17mm 的麻花钻头走刀一次, 17mm 的麻花钻: f=0.30mm/r(工艺手册 2.4-38) v=1.5m/s=90m/min(工艺手册 2.4-41) ( r / m in )16 86dw 10 00vns 按机床选取 nw=1600r/min, (按工艺手册 3.1-36) 所以实际切削速度 m in )/(4.851000 nw dw V m 机动工时: m in531.0m in0 . 31600 38 . 51410 t1 工序 05:钻、攻 2-M12螺纹 工步一:钻 2-M12螺纹底孔 10.2 工件材料:灰铸铁 加工要求:直径为 10.2mm 的孔 机床: 摇臂 钻床 Z3025 型 刀具:采用 10.2mm 的麻花钻头走刀一次, f=0.25mm/r(工艺手册 2.4 38, 3.1-36) nts减速器 箱体夹具毕业设计(论文) 13 v=0.75m/s=45m/min(工艺手册 2.4-41) ns=1000v/ dw=1405(r/min) 按机床选取 nw=1400r/min, (按工艺手册 3.1-36) 所以实际切削速度 ( m / m i n)8.441000 2.10140014.31000dw n w V 机动 工时: m in126.0m in0 . 2 51400 ) 35 . 1( 1 42 t工步二:攻丝 2-M12 工件材料:灰铸铁 HT200 加工要求:攻 2 个公制螺纹 M12mm 机床: 摇臂 钻床 Z3025 型 刀具: M12 丝锥 f=0.25mm/r(工艺手册 2.4 38, 3.1-36) v=0.75m/s=45m/min ns=1000v/ dw=1194(r/min) 按机床选取 nw=1200r/min, (按工艺手册 3.1-36) 则实际切削速度 ( m / m i n )2.451000 12120014.31000d w n w V 故机动加工时间: l=14mm, l1 =0.9mm,l2 =3mm, t= (l+l1+l2) 2/nf=0.119(min) 工序 06:铣观察孔端面 ( 1)加工条件: 工件材料:灰铸铁 HT200 加工要求: 铣观察孔端面 机床:立式铣床 X51 刀具:采用高速钢端铣 刀, dw=200mm 量具:游标卡尺 ( 2)计算铣削用量 已知毛坯被加工长度为 285 mm,最大加工余量为 Zmax=4.0mm,粗糙度为 Ra12.5,一 次铣削,切削深度 ap=4.0mm 确定进给量 f: 根据工艺手册),表 2.4 75,确定 fz=0.2mm/Z 切削速度: 参考有关手册,确定 V=2.5m/s,即 150m/min nts减速器 箱体夹具毕业设计(论文) 14 ( r / m in )9.38220014.3 1501 0 00dw1 0 00 vns 根据表 2.4 86,取 nw=240r/min, 故实际切削速度为: V= dwnw /1000=150.7(m/min) 当 nw=240r/min,工作台的每分钟进给量应为: fm=fzznz=0.2 20 240=960(mm/min) 根据机床取 fm=1000(mm/min) 切削时由于是粗铣,故整个铣刀刀盘不必铣过整个工件,则行程为 l+l1+l2=285+4.0+10=299mm 故机动工时为: tm =299 1000=0.299min 工序 07:钻观察孔端面上 4- 3孔、钻、攻 8-M8 螺纹 工步一:钻观察孔端面上 4- 3孔 工件材料:灰铸铁 加工要求: 钻观察孔端 面上 4- 3孔 机床:摇臂钻床 Z3025 型 刀具:采用 3mm 的麻花钻头走刀一次, f=0.25mm/r(工艺手册 2.4 38, 3.1-36) v=0.15m/s=9m/min(工艺手册 2.4-41) ns=1000v/ dw=955(r/min) 按机床选取 nw=1000r/min, (按工艺手册 3.1-36) 所以实际切削速度 ( m / m i n )42.91000 3100014.31000d w n w V 机动 工时: m in280.0m in0 . 2 51 0 00 ) 31 . 5( 1 34 t工步二:钻观察 孔端面上 8-M8螺纹的底孔 6.8 工件材料:灰铸铁 加工要求:钻观察孔端面上 8-M8螺纹的底孔 6.8 机床:摇臂钻床 Z3025 型 刀具:采用 6.8mm 的麻花钻头走刀一次, f=0.25mm/r(工艺手册 2.4 38, 3.1-36) v=0.35m/s=21m/min(工艺手册 2.4-41) ns=1000v/ dw=984(r/min) 按机床选取 nw=1000r/min, (按工艺手册 3.1-36) 所以实际切削速度 nts减速器 箱体夹具毕业设计(论文) 15 ( m / m i n )4.211000 8.6100014.31000d w n w V 机动 工时: m in621.0m in0 . 2 51 0 00 ) 33 . 4( 1 38 t工步三:攻观察孔端面上 8-M8螺纹 工件材料:灰铸铁 HT200 加工要求: 攻观察孔端面上 8-M8螺纹 机床:摇臂钻床 Z3025 型 刀具: M8 丝锥 f=0.25mm/r(工艺手册 2.4 38, 3.1-36) v=0.35m/s=21m/min ns=1000v/ dw=836(r/min) 按机床选取 nw=800r/min, (按工艺手册 3.1-36) 则实际切削速度 ( m / m in)1.201000 880014.31000dw n w V 故机动加工时间: l=13mm, l1 =0.6mm,l2 =3mm, t= (l+l1+l2) 8/nf=0.664(min) 5.2、 ZQ350 下箱体 工序 01:铸造 工序 02:人工时效 工序 03: 粗铣、半精铣、精铣 ZQ350下箱体结合面、铣油槽 工步一:粗铣 ZQ350下箱体结合面 ( 1)加工条件: 工件材料:灰铸铁 HT200 加工要求:粗铣 ZQ350下箱体结合面 机床:卧 式铣床 X62 刀具:采用高速钢 圆柱铣刀 , dw=50mm 量具:游标卡尺 ( 2)计算铣削用量 已知毛坯被加工长度为 730 mm,最大加工余量为 Zmax=4.0mm,粗糙度为 Ra3.2,分三次铣削,切削深度 ap=3.0mm 确定进给量 f: 根据工艺手册),表 2.4 75,确定 fz=0.2mm/Z 切削速度: nts减速器 箱体夹具毕业设计(论文) 16 参考有关手册,确定 V=0.45m/s,即 27m/min n)1 7 2. 0 ( r / m i5014.3 271 0 00dw1 0 00 vns 根据表 2.4 86,取 nw=170r/min, 故实际切削速度为: V= dwnw /1000=26.7(m/min) 当 nw=170r/min,工作台的每分钟进给量应为: fm=fzznz=0.2 20 170=680(mm/min) 根据机床取 fm=750(mm/min) 切削时由于是粗铣,故整个铣刀刀盘不必铣过整个工件,则行程为 l+l1+l2=730+3+10=743mm 故机动工时为: tm =743 750 0.2=0.991min 工步二:半精铣 ZQ350下箱体结合面 ( 1)加工条件: 工件材料:灰铸铁 HT200 加工要求:半精铣 ZQ350下箱体结合面 机床:卧 式铣床 X62 刀具:采用高速钢 圆柱铣刀 , dw=50mm 量具:游标卡尺 ( 2)计算铣削用量 已知毛坯被加工长度为 730 mm,最大加工余量为 Zmax=4.0mm,粗糙度为 Ra3.2,分三次铣削,切削深度 ap=0.7mm 确定进给量 f: 根据工艺手册),表 2.4 75,确定 fz=0.2mm/Z 切削速度: 参考有关手册,确定 V=0.45m/s,即 27m/min n)1 7 2. 0 ( r / m i5014.3 271 0 00dw1 0 00 vns 根据表 2.4 86,取 nw=170r/min, 故实际切削速度为: V= dwnw /1000=26.7(m/min) 当 nw=170r/min,工作台的每分钟进给量应为: fm=fzznz=0.2 20 170=680(mm/min) 根据机床取 fm=750(mm/min) 切削时由于是粗铣,故整个铣刀刀盘不必铣过整个工件,则行程为l+l1+l2=730+0.7+10=740.7mm 故机动工时为: nts减速器 箱体夹具毕业设计(论文) 17 tm =740.7 750=0.988min 工步三:精铣 ZQ350下箱体结合面 ( 1)加工条件: 工件材料:灰铸铁 HT200 加工要求:精铣 ZQ350下箱体结合 面 机床: 卧式铣床 X62 刀具:采用高速钢 圆柱铣刀 , dw=50mm 量具:游标卡尺 ( 2)计算铣削用量 已知毛坯被加工长度为 730 mm,最大加工余量为 Zmax=4.0mm,粗糙度为 Ra3.2,分三次铣削,切削深度 ap=0.3mm 确定进给量 f: 根据工艺手册),表 2.4 75,确定 fz=0.2mm/Z 切削速度: 参考有关手册,确定 V=0.45m/s,即 27m/min n)1 7 2. 0 ( r / m i5014.3 271 0 00dw1 0 00 vns 根据表 2.4 86,取 nw=170r/min, 故实际切 削速度为: V= dwnw /1000=26.7(m/min) 当 nw=170r/min,工作台的每分钟进给量应为: fm=fzznz=0.2 20 170=680(mm/min) 根据机床取 fm=750(mm/min) 切削时由于是粗铣,故整个铣刀刀盘不必铣过整个工件,则行程为l+l1+l2=730+0.3+10=740.3mm 故机动工时为: tm =740.3 750=0.987min 工步四:铣油槽 ( 1)加工条件: 工件材料:灰铸铁 HT200 加工要求: 铣 油槽 机床: 卧 式铣床 X62 刀具:采用高速钢 三面刃铣刀 , dw=90mm 量具:游标卡尺 ( 2)计算铣削用量 已知毛坯被加工长度为 45mm,最大加工余量为 Zmax=6.0mm,粗糙度为 Ra3.2, 一 次铣削,切削深度 ap=6.0mm nts减速器 箱体夹具毕业设计(论文) 18 确定进给量 f: 根据工艺手册),表 2.4 75,确定 fz=0.2mm/Z 切削速度: 参考有关手册,确定 V=5m/s,即 300m/min )106 2( r / m in9014.3 3001000dw1000vns 根据表 2.4 86,取 nw=1000r/min, 故实际切削速 度为: V= dwnw /1000=282.6(m/min) 当 nw=1000r/min,工作台的每分钟进给量应为: fm=fzznz=0.2 20 1000=4000(mm/min) 切削时由于是 铣,故整个铣刀刀盘不必铣过整个工件,则行程为 l+l1+l2=45+6=51mm 故机动工时为: tm =51 4000=0.013min 工序 04:铣 ZQ350下箱体底面 ( 1)加工条件: 工件材料:灰铸铁 HT200 加工要求: 铣 ZQ350下箱体底面 机床:立式铣床 X51 刀具:采用高速钢端铣刀, dw=100mm 量具:游标卡尺 ( 2)计算铣削用量 已知毛坯被加工长度为 100 mm,最大加工余量为 Zmax=4.0mm,粗糙度为 Ra12.5, 一 次铣削,切削深度 ap=4.0mm 确定进给量 f: 根据工艺手册),表 2.4 75,确定 fz=0.2mm/Z 切削速度: 参考有关手册,确定 V=1.5m/s,即 90m/min n)2 8 6. 6( r / m i10014.3 901 0 00dw1 0 00 vns 根据表 2.4 86,取 nw=275r/min, 故实际切削速度为: V= dwnw /1000=86.4(m/min) 当 nw=170r/min,工作台的每分钟进给量应为: fm=fzznz=0.2 20 275=1100(mm/min) 根据机床取 fm=1100(mm/min) 切削时由于是铣,故整个铣刀刀盘不必铣过整个工件,则行程为 l+l1+l2=100+4+10=114mm nts减速器 箱体夹具毕业设计(论文) 19 故机动工时为: tm =114 1100=0.104min 总的工时: T=2 tm=0.208min 工序 05:刮平 10- 35,钻 10- 17孔 工步一:刮平 10- 35 1、加工条件 加工材料 : HT200,硬度 200220HBS,铸件。 工艺要求:孔径 d=35mm。通孔,精度 H12H13,用乳化液冷却。 机床:选用 Z3025摇臂 钻床和专用夹具。 2、选择钻头 选择高速钢 锪刀 ,其直径 d=35mm 3选择切削用量 ( 1)选择进给量 f 按加工要求决定进给量:根据切削用量手册表 2.7,当铸铁硬度 200H 有 rmmf /39.031.0 。 ( 2)计算切 削速度 根据切削用量手册表 2.15,当铸铁硬度 b =200 220HBS时, 0 .4 0 /f m m r , 0 20d mm 时,cv=100mm/min。 切削速度的修正系数为: 0.1TvK , 0.88MvK , 0.75SvK , 0.1tvK , 故 kvvc=100 1.0 1.0 0.75 1.0m/min=75 m/min 01000vn d= mmr /3514.3 751000 =682.4r/mm 根据 Z3025型钻床技术资料(见简明手册表 4.2-12)可选择 n=750r/mm,cv=20mm/min。 4计算基本工时 根据公式 nfLtm nts减速器 箱体夹具毕业设计(论文) 20 式中, ylL , l=35mm,入切量及超切量由切削用量手册表 2.29查出6y mm ,计算得, L=( 35+6) mm=41mm 故有: t= min4.0750 41=0.1367min 总的时间: T=10t=1.367min 工步二:钻 10- 17孔 工件材料:灰铸铁 加工要求:钻 10- 17孔 机床:摇臂钻床 Z3025 刀具:采用 17mm 的麻花钻头走刀一次, 17mm 的麻花钻: f=0.30mm/r(工艺手册 2.4-38) v=1.5m/s=90m/min(工艺手册 2.4-41) ( r / m in )16 86dw 10 00vns 按机床选取 nw=1600r/min, (按工艺手册 3.1-36) 所以实际切削速度 m in )/(4.851000 nw dw V m 机动工时: m in531.0m in0 . 31600 38 . 51410 t1 工序 06:刮平 4- 35,钻 4- 17孔 工步一:刮平 4- 35 1、加工条件 加工材料 : HT200,硬度 200220HBS,铸件。 工艺要求:孔径 d=35mm。通孔,精度 H12H13,用乳化液冷却。 机床:选用 Z3025摇臂 钻床和专用夹具。 2、选择钻头 选择高速钢 锪刀 ,其直径 d=35mm 3选择切削用量 ( 1)选择进给量 f 按加工要求决定进给量:根据切削用量手册表 2.7,当铸铁硬度 200H nts减速器 箱体夹具毕业设计(论文) 21 有 rmmf /39.031.0 。 ( 2)计算切削速度 根据切削用量手册表 2.15,当铸铁硬度 b =200 220HBS时, 0 .4 0 /f m m r , 0 20d mm 时,cv=100mm/min。 切削速度的修正系数为: 0.1TvK , 0.88MvK , 0.75SvK , 0.1tvK , 故 kvvc=100 1.0 1.0 0.75 1.0m/min=75 m/min 01000vn d= mmr /3514.3 751000 =682.4r/mm 根据 Z3025型钻床技术资料(见简明手册表 4.2-12)可选择 n=750r/mm,cv=20mm/min。 4计算基本工时 根据公式 nfLtm 式中, ylL , l=35mm,入切量及超切量由切削用量手册表 2.29查出6y mm ,计算得, L=( 35+6) mm=41mm 故有: t= min4.0750 41=0.1367min 总的时间: T=4t=0.547min 工步二:钻 4- 17孔 工件材料:灰铸铁 加工要求:钻 4- 17孔 机床:摇臂钻床 Z3025 刀具:采用 17mm 的麻花钻头走刀一次, 17mm 的麻花钻: f=0.30mm/r(工艺手册 2.4-38) v=1.5m/s=90m/min(工艺手册 2.4-41) nts减速器 箱体夹具毕业设计(论文) 22 ( r / m in )16 86dw 10 00vns 按机床选取 nw=1600r/min, (按工艺手册 3.1-36) 所以实际切削速度 m in )/(4.851000 nw dw V m 机动工时: m in212.0m in0 . 31600 38 . 5144 t1 工序 07:刮平放油孔 35,钻、攻 M20 1.5螺纹 工步一:刮平放油孔 35 1、加工条件 加工材料 : HT200,硬度 200220HBS,铸件。 工艺要求:孔径 d=35mm。通孔,精度 H12H13,用乳化液冷却。 机床:选用 Z525立式 钻床和专用夹具。 2、选择钻头 选择高速钢 锪刀 ,其直径 d=35mm 3选择切削用量 ( 1)选择进给量 f 按加工要求决定进给量:根据切削用量手册表 2.7,当铸铁硬度 200H 有 rmmf /39.031.0 。 ( 2)计算切削速度 根据切削用量手册表 2.15,当铸铁硬度 b =200 220HBS时, 0 .4 0 /f m m r , 0 20d mm 时,cv=100mm/min。 切削速度的修正系数为: 0.1TvK , 0.88MvK , 0.75SvK , 0.1tvK , 故 kvvc=100 1.0 1.0 0.75 1.0m/min=75 m/min 01000vn d= mmr /3514.3 751000 =682.4r/mm 根据 Z3025型钻床技术资料(见简明手册表 4.2-12)可选择 n=750r/mm,cv=20mm/min。 nts减速器 箱体夹具毕业设计(论文) 23 4计算基本工时 根据公式 nfLtm 式中, ylL , l=35mm,入切量及超切量由切削用量手册表 2.29查出6y mm ,计算得, L=( 35+6) mm=41mm 故有: t= min4.0750 41=0.136min 工步二:钻 M20 1.5螺纹底孔 17 工件材料:灰铸铁 加工要求:钻 M20 1.5螺纹底孔 17 机床:摇臂钻床 Z3025 型 刀具:采用 17mm 的麻花钻头走刀一次, f=0.25mm/r(工艺手册 2.4 38, 3.1-36) v=1.5m/s=90m/min(工艺手册 2.4-41) ns=1000v/ dw=955(r/min) 按机床选取 nw=1000r/min, (按工艺手册 3.1-36) 所以实际切削速度 ( m / m i n )42.91000 3100014.31000d w n w V 机动 工时: m in070.0m in0 . 2 51000 31 . 513 t工步三:攻 M20 1.5螺纹 工件材料:灰铸铁 HT200 加工要求:攻 M20 1.5螺纹 机床:摇臂钻床 Z525 型 刀具: M20 丝锥 f=0.25mm/r(工艺手册 2.4 38, 3.1-36) v=0.35m/s=21m/min ns=1000v/ dw=334.4(r/min) 按机床选取 nw=375r/min, (按工艺手册 3.1-36) 则实际切削速度 ( m / m i n )6.231000 2037514.31000d w n w V 故机动加工时间: nts减速器 箱体夹具毕业设计(论文) 24 l=27mm, l1 =1.5mm,l2 =5mm, t= (l+l1+l2) /nf=0.357(min) 工序 08:铣测油孔端面 ( 1)加工条件: 工件材料:灰铸铁 HT200 加工要求: 铣测油孔端面 机床:立式铣床 X51 刀具:采用高速钢立铣刀, dw=20mm 量具:游标卡尺 ( 2)计算铣削用量 已知毛坯被加工长度为 36 mm,最大加工余量为 Zmax=
