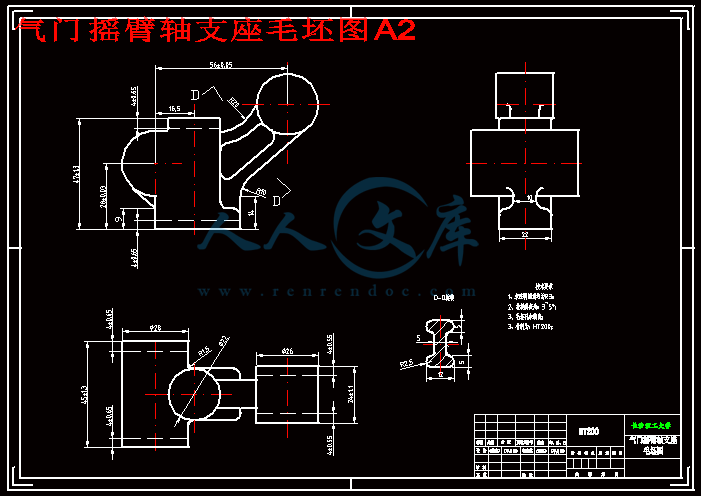

气门摇臂轴支座毛坯图A2.dwg

气门摇臂轴支座零件图A2.dwg

钻两孔夹具装配图.dwg

压缩包内文档预览：(预览前20页/共50页)

编号：649412 类型：共享资源大小：1.69MB 格式：RAR 上传时间：2016-05-18 上传人：信达机械Q****3512... IP属地：江苏

39
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 气门摇臂轴支座机械加工工艺夹具设计气门摇臂轴支座 cad 图纸毕业论文

资源描述：

气门摇臂轴支座的机械加工工艺及夹具设计

50页 20000字数+论文说明书+开题报告+工序卡+工艺卡+14张CAD图纸【详情如下】










加工工序一卡片A3.dwg

加工工序七卡片A3.dwg

加工工序三卡片A3.dwg

加工工序二卡片A3.dwg

加工工序五卡片A3.dwg

加工工序八卡片A3.dwg

加工工序六卡片A3.dwg

加工工序四卡片A3.dwg

加工工艺过程卡片A3.dwg

夹具体A2.dwg

检验卡片.dwg

气门摇臂轴支座毛坯图A2.dwg

气门摇臂轴支座的机械加工工艺及夹具设计开题报告.doc

气门摇臂轴支座的机械加工工艺及夹具设计说明书.doc

气门摇臂轴支座零件图A2.dwg

钻两孔夹具装配图.dwg

气门摇臂轴支座的机械加工工艺及夹具设计

摘要

机械加工行业作为一个传统而富有活力的行业，近十几年取得了突飞猛进的发展，在新经济时代，行业呈现了新的发展趋势，由此对其它的质量，性能要求有了新的变化。现在机械加工行业发生着结构性变化，工艺工装的设计与改良已成为企业生存和发展的必要条件，工艺工装的设计与改良直接影响加工产品的质量与性能。

本文首先介绍了气门摇臂轴支座的作用和工艺分析，其次确定毛坯尺寸，然后进行了工艺规程设计，最后进行夹具设计。此次设计是对气门摇臂轴支座的加工工艺和夹具设计，其零件为铸件，具有体积小，零件结构简单的特点，由于面比孔易加工，在制定工艺规程时，就先加工面，再以面为基准来加工其它，其中各工序夹具都采用专用夹具，其机构设计简单，方便且能满足要求。

关键词：气门摇臂轴支座，工艺分析，工艺规程设计，夹具设计

The machining process and fixture design of the Valve Rocker Arm Bearing support

Abstract

Machining industry ,as a traditional and vibrant industry, has been rapidly developed for a few past decades. In the new economic area,the industry presented a new development trend,and the trends also changes the quality and the performance of the production in some new abstracts. Machining industry is now taking place in structural changes, process design and improvement of equipment has become the necessary conditions of the enterprise survival and development, process equipment design and improved products directly affect the quality and performance.

This article introduces the role and process analysis of the valve rocker arm bearing support,followed by determining blank size, and then proceed to order the design process, the final fixture design. What will be disgned is The machining process and fixture design of the Valve Rocker Arm Bearing support,which has the chatacteristics of three abstrcat.its components for castings, with a small size, simple structure and the characteristics of parts,because the surface is easier than the easy processing, point of order in the development process, the surface on the first processing , and then to surface as a benchmark to other processing, including the processes used special fixture, and its design is simple, convenient and can meet the requirements.

KEYWORDS: Valve rocker arm bearing support, process analysis, Process design, fixture design

中文摘要

英文摘要

1绪论..1

1.1 本设计的内容及意义……………………………………………….…..1

1.2 课题背景知识………………………………………………….…………1

1.2.1 零件的作用……………………………………………………………2

1.2.2柴油机相关知识介绍 2

1.2.3 机械制造工艺技术相关知识.3

1.2.4 机床夹具设计基础知识4

2 气门摇臂轴支座的机械制造工艺规程设计 9

2.1 零件的工艺分析及生产类型的确定 9

2.1.1零件的作用 9

2.1.2零件的工艺分析 9

2.1.3确定零件的生产类型 11

2.2 选择毛坯，绘制毛坯图 11

2.2.1选择毛坯种类 11

2.2.2确定毛坯尺寸及机械加工总余量 12

2.2.3设计毛坯图 13

2.2.4绘制毛坯图.14

2.3 选择加工方法，制定工艺路线 14

2.3.1定位基准的选择 14

2.3.2零件表面加工方法的选择 16

2.3.3加工阶段的划分 16

2.3.4工序的集中与分散 17

2.3.5工序顺序的安排 17

2.3.6确定工艺路线 17

2.3.7加工设备及工艺装备的选择19

2.3.8工序间余量的确定.20

2.3.9切削余量及基本时间定额的确定 21

3 气门摇臂轴支座专用夹具的设计..37

3.1确定夹具的结构方案 37

3.1.1确定定位方案，选择定位元件 37

3.1.2 确定导向装置.39

3.1.3确定夹紧机构..39

3.1.4确定辅助定位装置40

3.2设计夹具体 40

3.3 夹具装配图上标注尺寸、配合及技术要求 40

总结 43

参考文献 44

致谢 45

附件 46

1 绪论

1.1 本设计的内容及意义

本次设计是在我们学完了大学的全部基础课，技术基础课以及专业课之后而进行。此次的设计是对大学期间所学各课程及相关的应用绘图软件的一次深入的综合性的总复习，也是一次理论联系实际的训练。其目的在于：

1．巩固我们在大学里所学的知识，也是对以前所学知识的综合性的检验；

2．加强我们查阅资料的能力，熟悉有关资料；

3．树立正确的设计思想，掌握设计方法，培养我们的实际工作能力；

4．通过对气门摇臂轴支座的机械制造工艺设计，使我们在机械制造工艺规程设计，工艺方案论证，机械加工余量计算，工艺尺寸的确定，编写技术文件及查阅技术文献等各个方面受到一次综合性的训练。初步具备设计一个中等复杂程度零件的工艺规程的能力。

5.能根据被加工零件的技术要求，运用夹具设计的基本原理和方法，学会拟定夹具设计方案，完成夹具结构设计，初步具备设计出高效，省力，经济合理并能保证加工质量的专用夹具的能力。

6．通过零件图，装配图绘制，使我们对于AutoCAD绘图软件的使用能得到进一步的提高。

本次设计的主要内容为：首先运用AutoCAD软件绘制气门摇臂轴支座的二维零件图，然后根据图纸的技术要求等确定生产类型，经分析本次设计的零件年产量为10000件，属大批量生产。其次进行工艺分析，确定毛坯类型和制造方法，气门摇臂轴支座的材料为HT200，拟采用以铸造的形式进行毛坯的制造，并确定零件的机械加工工艺路线，完成机械加工工序设计，进行必要的经济分析。最后，对某道加工工序进行夹具装配图及主要零件图的设计。

1.2课题背景知识

1.2.1零件作用

本设计所设计的零件是1105柴油机中摇臂结合部的气门摇臂轴支座，它是柴油机上气门控制系统的一个重要零件。直径为18mm的孔用来装配摇臂轴，轴的两端各安装一进、排气气门摇臂。直径为16mm的孔内装一个减压轴，用于降低汽缸内压力，便于启动柴油机。两孔间距56mm，可以保证减压轴在摇臂上打开气门，实现减压。两孔要求的表面粗糙度和位置精度较高，工作时会和轴相配合工作，起到支撑的作用，直径11的孔用M10的螺杆与汽缸盖相连，直径3的孔用来排油，各部分尺寸零件图中详细标注。

1.2.2柴油机相关知识介绍

简介柴油机是用柴油作燃料的内燃机。柴油机属于压缩点火式发动机，它又常以主要发明者狄塞尔的名字被称为狄塞尔引擎。

柴油机在工作时，吸入柴油机气缸内的空气，因活塞的运动而受到较高程度的压缩，达到500～700℃的高温。然后将燃油以雾状喷入高温空气中，与高温空气混合形成可燃混合气，自动着火燃烧。燃烧中释放的能量作用在活塞顶面上，推动活塞并通过连杆和曲轴转换为旋转的机械功。

柴油机可按不同特征分类：按转速分为高速、中速和低速柴油机；按燃烧室的型式分为直接喷射式、涡流室式和预燃室式柴油机等；按气缸进气方式分为增压和非增压柴油机；按气体压力作用方式分为单作用式、双作用式和对置活塞式柴油机等；按用途分为船用柴油机、机车柴油机等。

随着现代社会进程的加快，柴油机发挥的社会作用不可估量，特别是在社会工业化之后，柴油机作为动力内燃机的一种，在社会的各个领域无处不在，工业、农业、汽车、船舶、公路工程、港口工程等，在这些领域里柴油机发挥着巨大的作用，为社会创造着巨大的效益。在这领域中，柴油机所发挥的作用也是不尽相同，所以根据作用的需要，柴油机也被设计出了很多种型号，各种型号功率不同，发挥的作用大小也就不一样，创造出的价值也不一样。但是柴油机的污染排放也是一个不小的社会问题，随着社会的发展，人类对生活质量要求的提高，预示着人类对空气质量的要求也在提高，而高污染排放的柴油机必定不能满足人类的这一生活需求，但是柴油机已经是社会发展不可缺少的一个重要零部分，彻底取代柴油机在目前的技术条件下似乎还不太可能。人类的智慧永远是无法估量的，现代的设计师们正在朝着设计出高效率，低排放，质量轻，生产简单的柴油机这一目标奋斗着，而这一目标也将越来越近。随着社会的需要，各种型号不一，功率不一的柴油机生产数量将不断的增长，而气门摇臂轴支座是柴油机上不可或缺的一个零件，也就是意味着气门摇臂轴支座的生产数量也将是与日俱增，为了创造出更大的效益，设计出轻便，经久耐用，便于生产的气门摇臂轴支座这一零件是很有必要的。总结

到此为止，在自己三个月的努力后顺利完成了气门摇臂轴支座的机械制造工艺及其夹具设计。从刚开始对制造工艺只有一点感性认识到现在已熟悉制造工艺的国内外现状及趋势，能对工件确定合理的工艺方案，对零件的设计制造，机床设备的选用，机械零件的选用及零件加工工艺过程的说明有了较为深刻的领会，同时对根据加工工艺设计相应的夹具体也较清楚。

在本次设计中，要用到许多基础理论，由于有些知识已经遗忘，这使我们要重新温习知识，因此设计之前就对大学里面所涉及到的有关该课题的课程认真的复习了一遍，开始对本课题的设计任务有了大致的了解，并也有了设计的感觉。同时，由于设计的需要，要查阅并收集大量关于机械制造方面的文献，进而对这些文献进行分析和总结，这些都提高了我们对于专业知识的综合运用能力和分析解决实际问题的能力。通过本次设计还使我更深切地感受到了团队的力量，在与同学们的讨论中发现问题并及时解决问题，这些使我们相互之间的沟通协调能力得到了提高，团队合作精神也得到了增强。可以说，毕业设计体现了我们大学四年所学的大部分知识，也检验了我们的综合素质和实际能力。同时也跨出了我的工程师之路的第一步。

虽然本次设计我很努力去做，但还是存在一些不足：

（1）我对机械工艺规程设计理论方面的知识还没有十分扎实，对并没有投入生产，在实际生产中的产品，还要根据生产部门的设备，要求等，考虑零件的结构，精度和余量，难免会有我们现在没有考虑周全的内容。

（2）对零件热处理方式及夹具的设计把握不准，其主要原因是对零件的了解不足，没有在真正的实践，而且没有见过实体，一些细节部分没有掌握好。

（3）夹具设计是本次设计中最大的拦路虎，虽然课题要求我们只要选择其中之一工序进行夹具设计，但是夹具设计过程中遇到的问题是最多的，特别是对各机构的选用，既要达到局部要求，又要配合整体要求。因此我以后必定会再这方面多下苦功。

因此，在以后的学习工作中，我要从以下方面来提高自己，解决设计中存在的问题。多学习相关的知识，关注前沿的科学技术，拓宽知识面，尽量进行实践，以便设计时能够在保证成本的前提下，较好地利用其本身。

参考文献

1.王先逵主编.机械制造工艺学[M].北京：机械工业出版社，2006

2.崇凯主编. 机械制造技术基础课程设计指南[M].北京：化学工业出版社，2006

3.邹青主编.机械制造技术基础课程设计指导教程[M].北京：机械工业出版社，2004

4.孙丽媛主编.机械制造工艺及专用夹具设计指导[M].北京：冶金工业出版社，2007

5.郭克希主编.机械制图.机械类、近机类[M].北京：机械工业出版社，2004

6.徐学林主编.互换性与测量技术基础[M].长沙：湖南大学出版社，2007

7.吴宗泽罗圣国主编.机械设计课程设计手册[M].北京：高等教育出版社，2006

8.余光国马俊主编.机床夹具设计[M].重庆：重庆大学出版社，1995

9.程绪琦主编.AutoCAD2008中文标准教程[M].北京：电子工业出版社，2008.4

10.杨叔子主编.机械加工工艺师手册[M].北京：机械工业出版社，2001.8

11.邓文英主编.金属工艺学上册[M].北京：高等教育出版社，2001

12.邓文英主编.金属工艺学下册[M].北京：高等教育出版社，2001

13.李益民主编.机械制造工艺设计简明手册[M].北京：机械工业出版社，1994.7

致谢

为期三个多月的毕业设计就要结束了，我也顺利的完成了我的课题设计，在此之际我要衷心的感谢在设计过程中一直帮助我支持我的老师。

我要感谢指导老师——李亚非老师，李老师在整个设计过程中对我的影响很大，设计过程中的很多个难点都是在李老师的悉心指导下才克服的，还有李老师大亲切和善也是我在整个设计过程中感受最深的。也因为这样，和老师之间存在着师生心理障碍一下全无，我也就大方的有问题就问，有想法就提，这也使得我能更多的发现设计中存在的问题，并解决问题。李老师严谨的治学态度，渊博的专业知识，诲人不倦教学精神，在学术上和为人上都是我们的楷模和榜样。同时我还要感谢跟我一起参与设计的同学，虽然我们课题不同，但是都能在讨论中发现各自的问题，并互相提出解决的方法，设计能够顺利完成，也因为他们的帮助。

结束代表着新的开始，新的征程，本次的毕业设计将会成为我今后工作，学习生活中的一份坚实的基础和保证。从中吸取的经验教训也将成为我们在今后生活道路上的一笔财富，挫折永远是前进道路上所必须面对的，相信我们的未来会走的更好，也可以让我们大学的老师放心。真心的感谢在大学帮助过我的老师和同学们，再次感谢你们！
