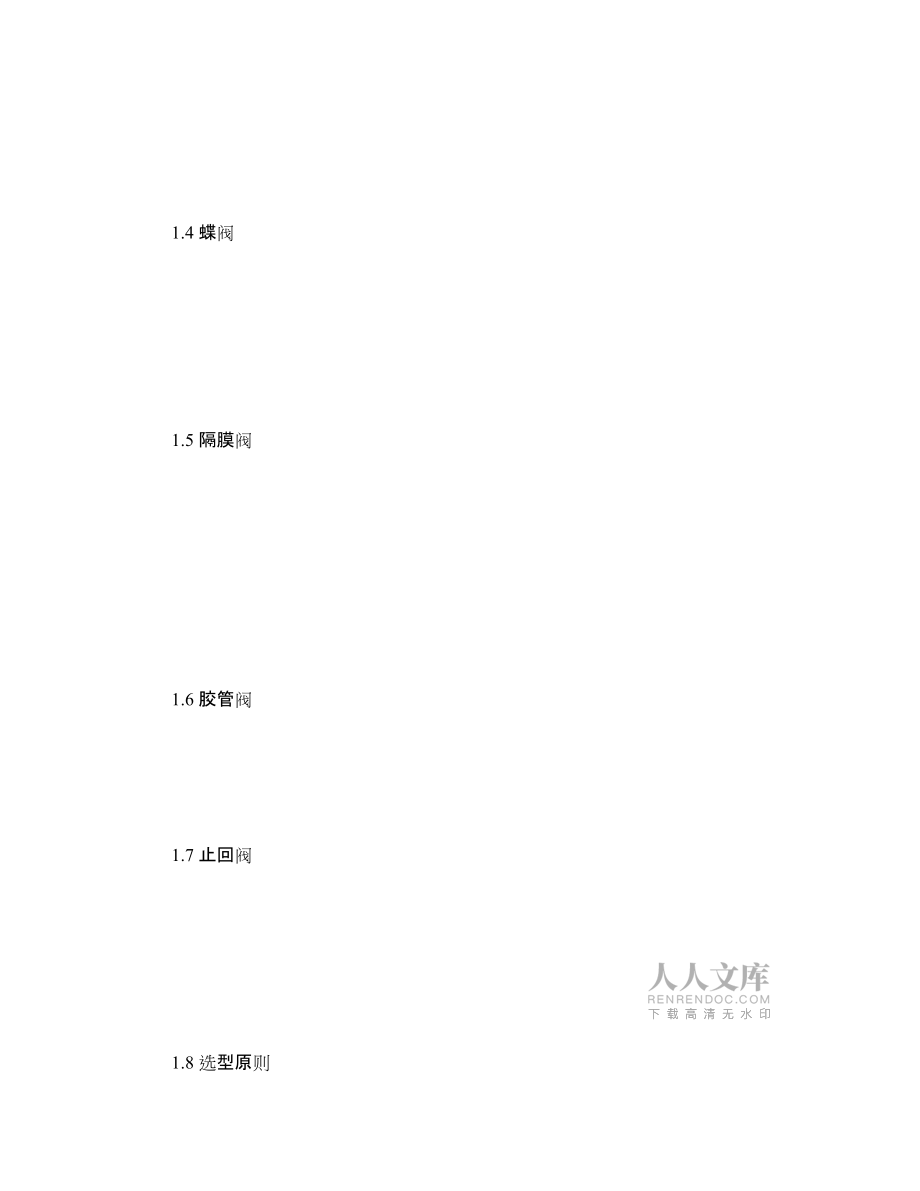

1、阀门的性能特点及选型原则1.1 闸阀闸板分为平行式和楔式两种,以后者应用最广。闸阀有明杆和暗杆两种,后者用于DN50以下、低压、无腐蚀性介质的场合。1.2 截止阀(节流阀截止阀的阀瓣为盘形阀瓣,节流阀的阀瓣多为圆锥流线型,特别适用于节流,可以改变通道截面积,用以调节流量或压力。1.3 旋塞阀、球阀1.4 蝶阀1.5 隔膜阀1.6 胶管阀1.7 止回阀1.8 选型原则a 所输送的流体性质,这将影响阀型和阀结构材料的选择;b 功能要求(调节还是切断,这主要影响阀型选择;c 操作条件(是否频繁,这将影响阀型和阀体材料选择;d 流动特性和摩擦损失;e 阀门大小,这可影响阀型选择(很大的阀门只有在有限范

2、围的阀型中才能找到,某种特殊阀型可能买不到尺寸与其相匹配的标准阀门;f 其他特殊要求:如快开、自流等。a 对腐蚀性强、毒性为极度危害、对阀门结构材料的溶解性强、易燃易爆等介质应重点考虑阀门的密封性和耐腐蚀性,必要时可选择隔膜阀;b 系统允许的压力降较小时,应选用流体阻力较小的阀型如闸阀、直通的球阀等;c 要求迅速切断时,宜选用旋塞阀、球阀、蝶阀;d 蝶阀可适用于大流量的调节;e 选用通道为L形的两通球阀或旋塞阀可同时起到阀门和三通的作用;选用三通球阀或旋塞阀(通道为T形可起到两个以上直通阀门的作用,简化操作,使切换准确无误,并减少所占空间;f 针形阀可用于微量的细调;g 需防止物料倒流时应选用止回阀;h 不同生产过程可以选择有附加功能的阀门,如有带夹套、带排净口和带旁路的阀门,有用于防止固体微粒沉降的带吹气口阀门等;i 就地操作的阀门绝大多数用手轮,与操作点有一定距离的,可采用链轮或加长杆,需要时可根据所能提供的能源选择其它动力形式:气动、液压、电动。例如闸阀在公称通径较大的管道中使用时,若两侧压力差较大,开启费力,需采用动力形式;j 对于粘性流体,浆液及带有固体颗粒的介质宜选用旋塞阀、球阀或蝶阀。选型时应综合考虑阀门
