论PHNIX泳池恒温除湿机的特点和应用

1、论PHNIX泳池恒温除湿机的特点和应用 PHNIX集团 熊杨一、前言随着人们生活水平的不断提高，人们不仅要求有可以游泳的地方，对游泳的环境提出更高的要求。长期以来，如何控制游泳馆内空气的温度和湿度都是一个难题。湿空气不仅使人感到湿闷，不舒服，也会对馆内建筑及装饰物造成严重腐蚀。过去一直是采取增加通风次数，补充大量新鲜空气的做法来改善馆内空气质量。但是大量的通风，带走的不仅仅是大量的水蒸汽，也带走了水蒸汽中所蕴含的大量热能。 PHNIX泳池恒温、加热、除湿综合节能解决方案，是专门针对室内泳池环境的湿度调节和泳池水温调节而设计，它具有性能稳定，安全环保、运行效率高等特点，非常适合各种室内泳池工程。

2、二、PHNIX泳池恒温除湿机的特点1、功能强大 一台主机配合除湿风柜可同时提供泳池恒温、加热、除湿三种功能，配合全新设计的微电脑控制系统，可实现自动模式切换，操控简单，保护功能齐全，功能强大。2、超高能效PHNIX泳池恒温除湿机系统采用国际知名品牌制冷配件，配合全新设计的氟路系统，运行效率高，尤其在加热+除湿模式下，综合能效比达到1:10以上，节能效果非常显著。3、双流程钛管换热器3.1、泳池水回路和冷媒回路逆流布置，可保证出口冷媒过冷度，相应提高系统效率；3.2、螺旋盘管，水流通畅，便于实施冷冻清洗；冷冻清洗可缩短停机时间，并避免了化学药剂的使用；3.3、换热器内的换热管是纯钛金属，经久耐用

3、，充分保证机组使用寿命；3.4水路盘管无内部接头，降低了泄露因素；5.0Mpa压力测试，保证换热器安全稳定运行4、安全环保 PHNIX泳池恒温除湿机采用热泵技术加热泳池用水并维持其温度恒定，实现了水电隔离，相比燃气加热系统，整个加热过程无燃烧，无废气排放；相比电锅炉加热系统，无漏电风险，真正实现安全环保。5、智能控制 PHNIX泳池恒温除湿机的整机设计基于人性化设计的理念，采用全新设计的触屏按键和中文点阵液晶多功能控制器，能够实现自主控温、智能化霜及各种模式全自动切换功能，让使用变得更省心。三、PHNIX泳池恒温除湿机的工作原理1、恒温加热运行模式 PHNIX泳池恒温除湿机组采用热泵技术原理，

4、通过空气换热器吸收空气中的低品位热能用于加热泳池用水，并维持水温恒定。2、除湿运行模式 PHNIX泳池恒温除湿机组配合PHNIX除湿风柜，采用热泵技术原理，通过吸收室内泳池空气中的热量实现室内泳池环境除湿，同时室外机的空气换热器把冷凝废热排放到室外，实现独立除湿运行。3、加热+除湿运行模式PHNIX泳池恒温除湿机组配合PHNIX除湿风柜，采用热泵技术原理，通过吸收室内泳池空气中的热量实现室内泳池环境除湿，同时室外机内的钛盘管换热器实现给泳池用水加热，并维持水温恒定。四、PHNIX泳池恒温除湿机的工程运用一、 项目概述本项目位于广东省佛山市，泳池面积为250m2，池水深度1.5m，为室内泳池。本

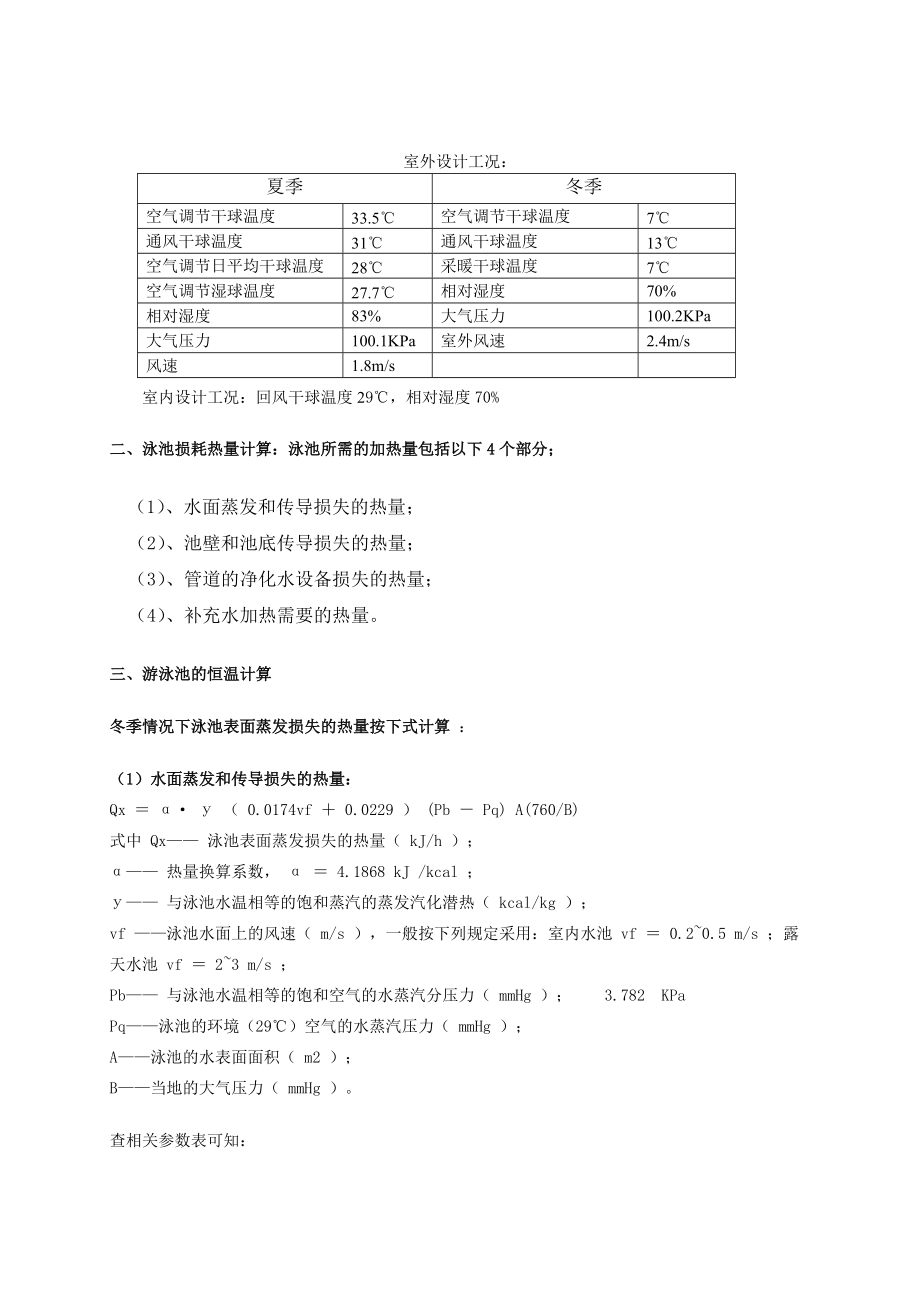

5、设计的重点在于冬季情况下能满足泳池每小时所损失的热量。现选用PHNIX泳池恒温除湿机组来加热与平衡泳池在各个季节每天的热量损失并将泳池水维持在28。室外设计工况：夏季冬季空气调节干球温度33.5空气调节干球温度7通风干球温度31通风干球温度13空气调节日平均干球温度28采暖干球温度7空气调节湿球温度27.7相对湿度70%相对湿度83%大气压力100.2KPa大气压力100.1KPa室外风速2.4m/s风速1.8m/s室内设计工况：回风干球温度29，相对湿度70%二、泳池损耗热量计算：泳池所需的加热量包括以下4个部分；（1）、水面蒸发和传导损失的热量； （2）、池壁和池底传导损失的热量； （3）

6、、管道的净化水设备损失的热量； （4）、补充水加热需要的热量。三、游泳池的恒温计算冬季情况下泳池表面蒸发损失的热量按下式计算 ： （1）水面蒸发和传导损失的热量：Qx · （ 0.0174vf 0.0229 ） (Pb Pq) A(760/B) 式中 Qx 泳池表面蒸发损失的热量（ kJ/h ）； 热量换算系数， 4.1868 kJ /kcal ； 与泳池水温相等的饱和蒸汽的蒸发汽化潜热（ kcal/kg ）； vf 泳池水面上的风速（ m/s ），一般按下列规定采用：室内水池 vf 0.20.5 m/s ；露天水池 vf 23 m/s ； Pb 与泳池水温相等的饱和空气的水蒸汽分压

7、力（ mmHg ）； 3.782KPaPq泳池的环境（29）空气的水蒸汽压力（ mmHg ）； A泳池的水表面面积（ m2 ）； B当地的大气压力（ mmHg ）。 查相关参数表可知：=2552.7 kJ/kg=609.84 kcal/kgVf=0.3 m/sPb=28.365 mmHgPq=19.5mmHgA =250 m2B=750 mmHg则 Qx · （ 0.0174vf 0.0229 ） (Pb Pq) A(760/B)（2）加上泳池的水表面、池底、池壁、管道和设备等传导所损失的热量：而泳池的水表面、池底、池壁、管道和设备等传导所损失的热量，占泳池水表面蒸发损失热量的 20

8、% 。（3）泳池补水加热所需的热量：Qbqb（tr- tb）/t 式中 Qb游泳池补充水加热所需的热量(kJ/h)；热量换算系数，4.1868(kJ /kcal)； qb游泳池每日的补充水量(L)；按泳池水量的510%确定； 水的密度（kg/L）； tr游泳池水的温度（）。 tb游泳池补充水水温（）； t加热时间（h）。 经计算得泳池平均每小时经水面蒸发和传导损失的热量、池壁和池底传导损失的热量、管道的净化水设备损失的热量、泳池补水所需的加热量合计为：96KW四、游泳池除湿计算：（已知室内空间长：36.7米；宽：16米；高5.5米）1、室内除湿量计算1.1根据泳池室内的循环次数为6次/小时计算

9、，循环的风量为19377m3/h，即20000 m3/h；1.2根据水温、室温和计算公式可得：1.2.1人体散湿量：W1=0.001×n×n×gg成年男子的小时散湿量，0.12kg/（h·人）；n室内人总数；n群体系数。1.2.2池边散湿量计算W2=0.0171（t干-t湿）FnW2散湿量（Kg/h）；t干室内空调计算干球温度（）；t湿室内空调计算湿球温度（）；F池边面积（m2）；n润湿系数。值对应不同的使用条件，取0.20.4。1.2.3敞开水面的散湿量W3=×F单位水面蒸发量，kg/(·h)详见参考数值表 ；F水面积，。根据以上公

10、式计算，水面的散湿量为0.2kg/h,那么散湿量为50KG/h;此时人的散湿量为0.12kg/人h,最高峰人数为100人，那么人的散湿量为12KG/h;池边散湿量为8KG/h，所以室内总散湿量为70KG/h。2、泳池除湿机的选型1） 夏季泳池所需的新风量为送风量的15%计算(或者按每人30CMH)，新风量确定为3000CMH，其含湿量为：3000×1.2÷1000×（27.8-17.9）35.64kg/h那么，夏季的总除湿量（包含游泳池和新风）为：70 kg/h +35.64 kg/h =105.64kg/h根据夏季室外设计参数，室内按照干球温度29，相对湿度70

11、，含湿量17.9g/kg，新风量为3000m3/，回风取17000m3/，新风混合后的温度T=29.7，混合后的空气含湿量d=19.4(g/kg)，混合后的空气焓值为79.5 kj/kg。将混合后的空气通过机组的除湿段进行处理，处理后的空气含湿量为：19.4-（105.64×1000÷1.2÷20000）=15g/kg查得（见附件一），处理后空气的温度为21.9，相对湿度为90，处理后的焓值（kj/kg）=60.2，因此机组的除湿量为20000×1.2÷1000×（19.4-15）105.64kg/h 机组的冷量：20000×

12、;1.2÷3600×（75-60.2）=98.67KW2）冬季由于冬季气温较低，空气的含湿量也较低，故可以采用直接通过新风进行除湿的方式。由于室内泳池的散湿量为70KG/h。那么需要的新风量为：V=70kg/h×1000/（17.9-4.4）*1.2=4320CMH因此,冬天采用新风直接除湿时，须将新风开启在最大状态。3）此外，为了保证室内泳池部分的负压需求，故排风量取4000m3/h，冬季全开时，不小于5000CMH4)设备的选型：通过以上计算数据，设备的选型如下表所示机型型号台数额定制热量额定除湿能力制热+除湿备注泳池恒温除湿PASRW250S-V-QX-P292.5KW58.5KW88.5/65除湿风柜PGDH-2001风量20000CMH附件一五、对比分析六、总结实际应用中，PHNIX泳池恒温除湿机首先将游泳馆内的湿热空气抽出，进行除湿和加热处理后再送回游泳馆内。在此过程中，PHNIX泳池恒温除湿机持续抽入一定量的新鲜空气补充到游泳馆内，以保证游泳馆内
