虚拟仪器实验报告

1、精选优质文档-倾情为你奉上虚拟仪器实验报告姓名： 肖阿德 班级： 测控0801 学号： 时间： 地点： 电气院楼305 实验一 VI程序的创建、编辑和调试1.熟悉LabVIEW环境。新建一个VI，进行如下练习： 任意放置几个控件在前面板，改变它们的位置、名称、大小、颜色等等。 在VI前面板和后面板之间进行切换 并排排列前面板和后面板窗口2.创建一个VI。 发生一个值为0.01.0的随机数a，放大10倍后与某一常数b比较，若a>b，则指示灯亮。要求： 编程实现； 单步调试程序； 应用探针观察各数据流。3.创建和调用子VI。 创建一个子VI，子VI功能：输入3个参数后，求其和，再开方。 编一

2、个VI调用上述子VI。4.编写一个VI求三个数的平均值。要求： 对三个输入控件等间隔并右对齐。 添加注释。 分别用普通方式和高亮方式运行程序，体会数据流向。 单步执行一遍。5.实验个人总结：前面板中控件的颜色、大小、名称等都可以在控件的属性中设置；其中颜色可以使用工具选版的”设置颜色”来设置，并且比在属性中设置更灵活、简便；探针设置后配合单步调试能清楚的展示程序运行的具体过程，便于明白程序和差错；创建子VI时，图标的选择最好有针对性和个性，如可以自行绘制图标，便于在调用图标时快速了解子VI的功能作用；虚拟仪器实验报告姓名： 肖阿德 班级： 测控0801 学号： 时间： 地点：电气院楼305 实

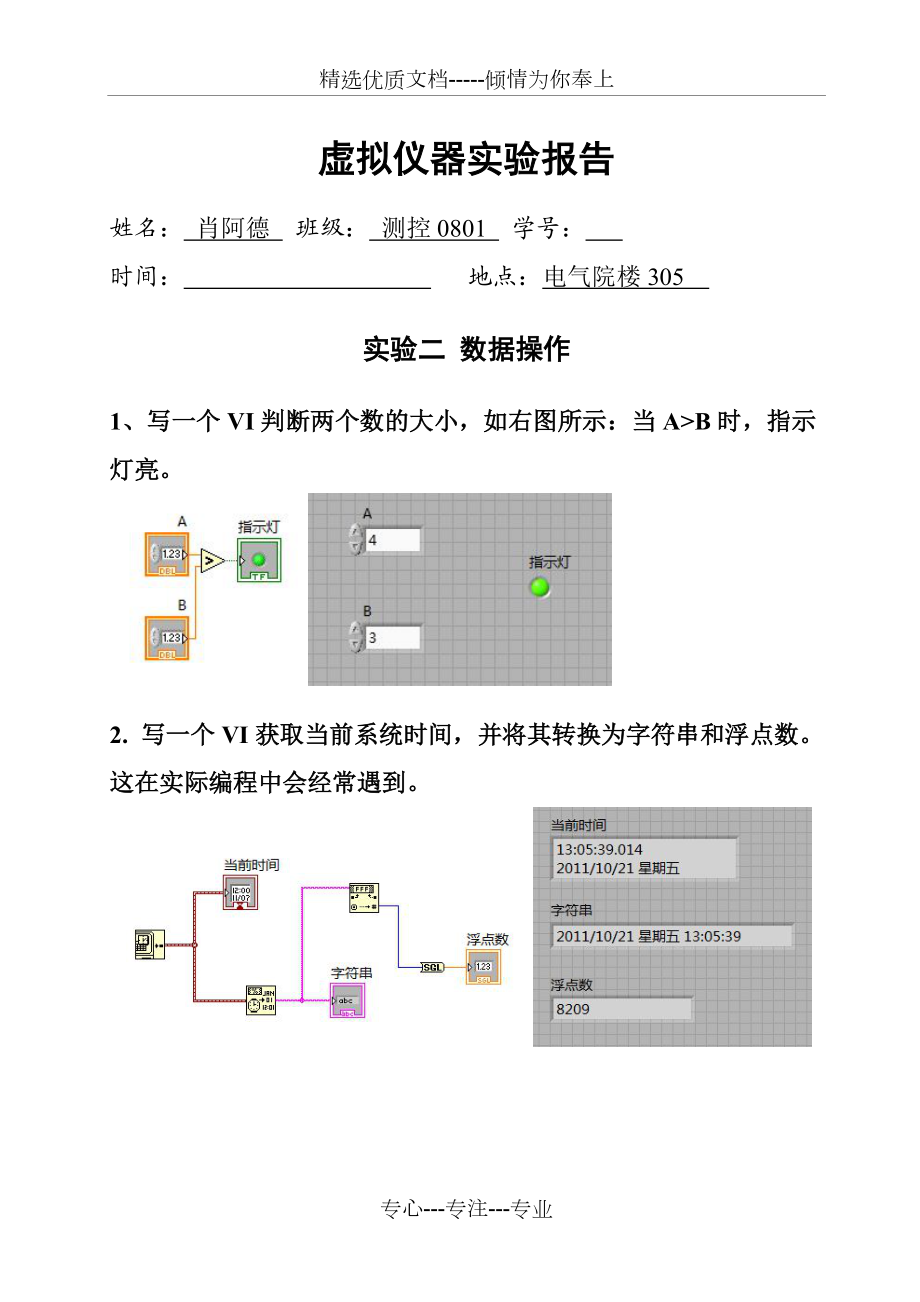

3、验二 数据操作1、写一个VI判断两个数的大小，如右图所示：当A>B时，指示灯亮。2. 写一个VI获取当前系统时间，并将其转换为字符串和浮点数。这在实际编程中会经常遇到。3. 写一个温度监测器，如右图所示，当温度超过报警上限，而且开启报警时，报警灯点亮。温度值可以由随即数发生器产生。4.给定任意x, 求如下表达式的值5.实验个人总结：在获取系统时间的VI中，通过对格式化日期/时间字符串中的格式字符串的设置可选择需要输出的日期/时间的格式当一些控件要求的数据格式与当前的输入/输出数据格式不相符时，可通过相应的转换函数进行强制转换；在输入一些数学表达式时，注意一些特定的数学符号在LabVIEW

4、中的规定表示法；虚拟仪器实验报告姓名： 肖阿德 班级： 测控0801 学号： 时间： 地点：电气院楼305 实验三 数组1.在程序的前面板上创建一个数值型控件，为它输入一个数值；把这个数值乘以一个比例系数，再由该控件显示出来。2.生产一个正弦波，并显示在Chart波形控件上，由另外一个程序把该波形显示出来。调节两个程序运行的速度，观察对比两个波形的差异。3.创建一个3行4列的数组，(1)求数组的最大与最小值；(2)求出创建数组的大小；(3)将该数组转置；(4)将该二维数组改为一个一维数组。4.创建一个簇控件，成员为字符型姓名，数值型学号，布尔型注册。从该控件中提取簇成员注册，并显示在前面板上。

5、5.实验个人总结：使用全局变量时，须注意全局变量在不同VI中的一致性；通过对一些数组函数的组合可以得到一些常用的却在功能模板中没有的针对数组的功能；虚拟仪器实验报告姓名： 肖阿德 班级： 测控0801 学号： 时间： 地点：电气院楼305 实验四 结构与属性控制（一）1.产生100个0.0100.0的随机数，求其最小值、最大值、平均值，并将数据在波形图（Graph）中显示。2.产生0.0100.0的随机数序列，求其最小值、最大值、平均值。并将随机数序列和平均值序列显示在波形图表（Chart）中，直到人为停止。（注意：个数是任意的）3.程序开始运行后，要求用户输入一个口令，口令正确时，数值控件显

6、示一个0100的随机数，否则程序立即停止。4.编写一个程序测试自己在前面板输入一下字符串所用的时间：A virtual instrument is a program in the graphical programming language.5.实验个人总结：同一功能的实现可以使用不同的方法，使用不同的控件和函数来实现，有的简单直接，有的亦可曲径通幽！虚拟仪器实验报告姓名： 肖阿德 班级： 测控0801 学号： 时间： 地点：电气院楼305 实验五 结构与属性控制（二）1.在前面板中显示一个按钮和一个数值输入控件，当在按钮或数值输入控件上按下鼠标时，产生事件。当该事件发生时，弹出对话框，询问

7、是否继续，点击yes while循环继续执行；若点击No退出while循环；此外设置了一个超时处理子图形代码框，若5秒钟没有在前面板操作，则退出while循环。2.编写计算以下等式的程序： y1=x3-x2+5 y2=m*x+b x的范围是010； y1和y2用数组显示件显示在前面板上。3.编写一个程序，实现是否可视、可用、焦点状态、闪烁、位置及对象尺寸等属性。4.实验个人总结：在事件结构中每一个事件分支与给出的相应动作要匹配，避免产生冲突；使用公式节点时预先明确自变量和应变量的个数和格式；熟悉一些常见和常用的属性节点的设置；虚拟仪器实验报告姓名： 肖阿德 班级： 测控0801 学号： 时间： 地点：电气院楼305 实验六 波形显示1.在一个Graph中用2种不同的线宽显示一条正弦曲线和一条余弦曲线。每条曲线长128点。正弦曲线x0=0, x=1,余弦曲线x0=2, x=10。 2.在一个Chart图中显示3条曲线，分别用红、绿、蓝3种颜色表示范围01、05和010的3个随机数。3.用XY Graph显示一个半径为10的圆。4.产生一个10行10列的二维数组，数组成员为0100之间的任意整型数，用密度图显示出来。5.尝试使用Picture.ctl控件画图和显示图形。 6. 实验个人总结：对波形图表，显示双曲线甚至多曲线
